Эффективность тепловизионной визуализации в ночное время напрямую зависит от корректной интерпретации формируемого изображения. Ошибки при стрельбе, фиксация ложных целей и нарушение техники безопасности в большинстве случаев обусловлены не аппаратными сбоями, а неверным анализом термограмм. Такие параметры, как тепловая сигнатура, частота обновления кадров, калибровка NUC, температурный кроссовер и подтверждение PID, физически объясняют маскировку объектов, деградацию изображения и невозможность идентификации в специфических условиях. В данном материале систематизирована базовая терминология тепловизионной оптики, применяемой в полевых условиях. Понимание физических принципов работы приборов необходимо для повышения скорости и точности принятия решений при отсутствии видимого освещения.
Физика теплового излучения (Интерпретация термограмм)
Корректное восприятие теплового излучения требует понимания физических причин, по которым объекты могут формировать высококонтрастный силуэт или полностью сливаться с фоном при прямой видимости.
Тепловизионные системы не фиксируют форму, цвет или оптические детали, характерные для приборов дневного видения. Они преобразуют разницу температур в видимый контраст. Анализ взаимодействия тепловых сигнатур, контрастности, цветовых палитр и условий температурного кроссовера позволяет прогнозировать изменения изображения в реальных условиях эксплуатации.

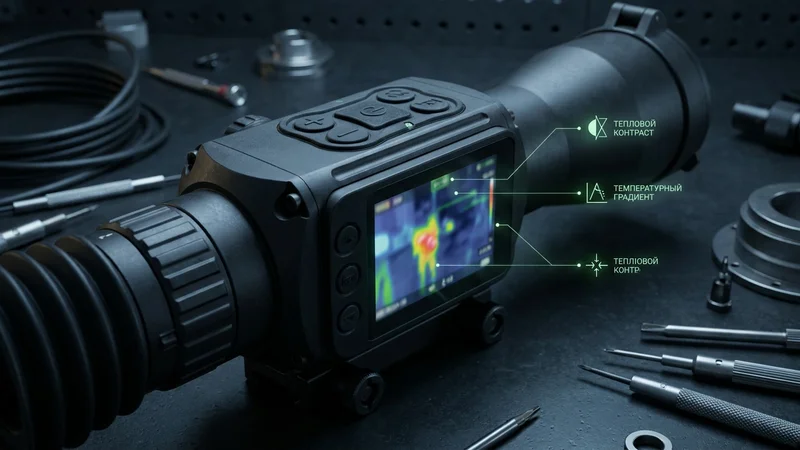

Тепловые сигнатуры и температурный контраст
Тепловая сигнатура представляет собой визуализированный результат разности температур на дисплее, а не физический контур самого объекта.
Тепловизионные сенсоры регистрируют инфракрасное (ИК) излучение, находящееся за пределами видимого спектра. Процессор преобразует данное излучение в изображение путем вычисления градиента температур в пределах сцены. Визуализация тепловой сигнатуры является исключительно отображением степени нагрева или охлаждения объекта относительно окружающей среды.
Температурный контраст определяет разницу температур между целью и фоном. Высокий контраст обеспечивает уверенную детекцию. Низкий контраст приводит к маскировке объекта. Видимые границы цели формируются температурным градиентом — скоростью изменения температуры на единицу площади изображения. Резкие градиенты создают четкие контуры, слабые градиенты формируют размытые, нечеткие формы.
Сценарий: Наблюдение за опушкой леса в 21:00. Температура грунта составляет 20°C. Дикие кабаны с температурой тела около 38°C создают сильный контраст и отображаются как яркие, четко очерченные объекты. При повторном наблюдении в 15:00 в жаркий день нагретый солнцем грунт достигает 35°C. Объекты остаются на месте, однако их обнаружение критически усложняется из-за падения контраста.
Заблуждение: Тепловизионная техника функционирует одинаково независимо от времени суток.
Факт: Детекция в ИК-спектре зависит исключительно от разности температур, а не от наличия теплокровного объекта.
При слабом контрасте эффективность обнаружения снижается независимо от класса оборудования (именно поэтому одна и та же локация может казаться пустой днем и насыщенной целями после захода солнца).
Цветовые палитры и полярность
Цветовая палитра является программным алгоритмом перевода температурных разниц в видимый спектр дисплея; она не влияет на физические данные, регистрируемые микроболометром.
Режим White Hot отображает зоны с более высокой температурой светлыми оттенками, а холодные — темными. Режим Black Hot инвертирует эту зависимость, отображая теплые цели как темные объекты на светлом фоне. Горячая точка (hotspot) — это локальная зона с максимальной температурой в поле зрения, обычно соответствующая ядру температуры тела объекта.
Исходные тепловизионные данные остаются неизменными при любой палитре. Изменяется лишь психофизиологическое восприятие оператором контраста между целью и фоновым шумом. Выбор полярности диктуется характеристиками конкретной среды.
Сценарий: Наблюдение ведется вблизи металлического ангара, аккумулировавшего тепло в течение дня. В режиме White Hot ангар создает массивную засветку, перегружающую матрицу. Переключение в режим Black Hot затемняет ангар, позволяя четко идентифицировать теплокровный объект на дистанции 40 метров в виде контрастного силуэта.
Заблуждение: Существует универсальная или объективно превосходящая другие цветовая палитра.
Факт: Выбор палитры строго зависит от рельефа, фонового теплового излучения и визуального шума.
Смена палитры не улучшает аппаратную детекцию, она оптимизирует визуальное восприятие оператора.
Типовые артефакты изображения и ложные цели
Не каждый яркий объект на дисплее тепловизора является биологическим организмом.
Тепловое гало (thermal bloom) возникает, когда интенсивный источник тепла создает яркую засветку, выходящую за его физические границы. Насыщение сенсора (sensor saturation) происходит при превышении температурного предела, который матрица способна дифференцировать. Шум изображения проявляется в виде зернистости или мерцающих пикселей, что характерно для сенсоров с низкой чувствительностью или при сложных метеоусловиях.
Сценарий: При сканировании границы участка в сумерках фиксируется яркий объект размером с крупное животное возле линии забора. Объект статичен. При сближении выясняется, что источником излучения является стальная опора, излучающая накопленное тепло и создающая тепловое гало.
Заблуждение: Любой яркий объект в ИК-спектре является животным.
Факт: Остаточное тепло и материалы с высокой отражательной способностью регулярно формируют ложные цели.
Подтверждение наличия движения исключает нецелевой расход времени и ошибочную идентификацию стационарных источников тепла.
Алгоритмы сканирования и оперативного обнаружения
Оперативное обнаружение объектов в ИК-спектре зависит не от скорости перемещения прибора, а от алгоритма сканирования, площади покрытия в секунду и времени, необходимого зрительному аппарату оператора для обработки поступающих данных.
Микроболометр регистрирует тепловое излучение мгновенно, однако человеческое зрение обладает инерционностью. Кинематика перемещения изображения по дисплею зачастую имеет большее значение, чем заявленные аппаратные характеристики.
Паттерны сканирования и полевая техника
Сканирование представляет собой методичный процесс поиска тепловых сигнатур на местности, исключающий хаотичные перемещения оптического прибора.
Проводка (sweep) — это непрерывное панорамирование участка. Технически правильная проводка выполняется медленно и контролируемо. Паттерн сканирования структурирует это движение, исключая пропуск зон. Одним из наиболее эффективных методов является секторное сканирование, при котором ландшафт условно делится на зоны, осматриваемые последовательно.
Структурирование необходимо для предотвращения усталости от сканирования (scan fatigue). При слишком быстром или хаотичном перемещении изображения мозг оператора перестает дифференцировать новые тепловые сигнатуры на фоне шума. Эффективность обнаружения падает задолго до наступления физической усталости.
На этапе первичного поиска целесообразно использование тепловизионных монокуляров, обеспечивающих быстрый охват широких площадей без утомления, характерного для работы с тяжелой оптикой, установленной на оружии. Разделение процессов обнаружения и подтверждения сохраняет эффективность сканирования.
Быстрое панорамирование создает иллюзию продуктивности, но маскирует микроперемещения. Медленное сканирование обеспечивает время для фиксации тонких изменений контраста, выдающих объекты, только входящие в поле зрения.
Поле зрения (FOV) и оптическое увеличение
Поле зрения (FOV) определяет ширину участка, отображаемого тепловизором на заданной дистанции. Базовая кратность — это исходное оптическое увеличение прибора до применения цифрового зума. Оптическое увеличение использует систему линз для масштабирования изображения с сохранением физической детализации.
Широкий угол обзора (FOV) обеспечивает быстрое покрытие площади, что упрощает первичное обнаружение. Узкий угол обзора ограничивает площадь покрытия, но повышает детализацию для оценки цели. Данный компромисс определяет фактическую скорость поиска.
Использование приборов с широким FOV и низкой базовой кратностью ускоряет обнаружение за счет одновременного контроля большей площади. Оптика с высокой кратностью обеспечивает лучшую идентификацию, но требует кратно большего времени на сканирование аналогичного сектора.
Оптимальный алгоритм подразумевает сканирование на минимальной базовой кратности с последующим увеличением масштаба только после фиксации цели. Поиск на высокой кратности снижает скорость покрытия и повышает вероятность пропуска движения на периферии сцены.
Частота обновления (Гц) и обработка динамических сцен
Частота обновления, измеряемая в герцах (Гц), определяет количество обновлений тепловизионного кадра в секунду. Низкая частота обновления вызывает пропуск кадров (frame drop), при котором движение выглядит прерывистым, и задержку изображения (image lag), при которой дисплей отстает от реального времени.
На больших дистанциях или при наблюдении за статичными целями разница в частоте обновления малозаметна. На малых и средних дистанциях при работе с движущимися объектами она становится критичной. Плавное обновление кадров позволяет глазу естественно отслеживать движение, тогда как прерывистое изображение требует постоянной визуальной перефокусировки.
При пересечении объектом открытого пространства или боковом перемещении через растительность высокая частота обновления сохраняет непрерывность вектора движения. Приборы с низкой частотой также фиксируют объект, но его сопровождение становится менее интуитивным, особенно при резких сменах направления.
Ограничения приборов с низкой частотой обновления наиболее явно проявляются при работе с быстрыми целями на коротких дистанциях, где критичны тайминги и плавность сопровождения.
Дистанция обнаружения и рабочая дистанция
Дистанция обнаружения (Detection range) — это расстояние, на котором тепловизор способен зафиксировать наличие источника тепла. Рабочая дистанция (Usable range) — это расстояние, на котором оператор способен интерпретировать характер источника тепла для принятия решения.
Данный разрыв обусловлен уровнем детализации (LOD). На предельных дистанциях фиксируется тепловая сигнатура без достаточного объема данных для определения класса, ориентации или поведения объекта. Широкоугольное сканирование приоритезирует первичный поиск тепла. Идентификация производится позже, на меньших дистанциях или при большем увеличении.
При использовании высококлассных систем стандартным является обнаружение тепла на дистанциях свыше нескольких сотен метров, распознавание класса объекта на средних дистанциях и уверенная идентификация только после дальнейшего сокращения дистанции.
Каждая дистанция выполняет свою функцию: раннее обнаружение, ситуационная осведомленность и финальное принятие решения.
Критические ошибки возникают, когда дистанция обнаружения приравнивается к дистанции принятия решения. Тепловизоры эффективны для раннего поиска. Точные решения требуют сокращения дистанции до получения необходимого уровня детализации.
Понимание этого разделения формирует реалистичные ожидания и исключает излишнюю самоуверенность, основанную на маркетинговых показателях дальности.
PID: Распознавание и идентификация
PID (Positive Identification) не является аппаратной функцией. Это аналитический процесс, определяющий безопасность, легитимность и точное соответствие наблюдаемого объекта заявленным критериям.
Тепловизионная техника обеспечивает оперативный поиск тепла, но не гарантирует корректную идентификацию. Именно в этом функциональном зазоре происходит большинство ошибок при работе в ночное время.
Иерархия процесса PID
Иерархия PID описывает последовательный алгоритм обработки тепловизионного изображения оператором. Игнорирование этапов создает иллюзию скорости, но ведет к критическим ошибкам.
Обнаружение (Detection) — базовая фиксация наличия источника тепла. На данном этапе подтверждается исключительно присутствие объекта с температурой, отличной от фона.
Распознавание (Recognition) — классификация источника тепла по общим признакам. Определение анатомического строения (двуногое/четвероногое), габаритов и наличия характерных поведенческих паттернов.
Идентификация (Identification) — точное определение параметров цели: биологического вида, пространственной ориентации и соответствия критериям безопасности.
Позитивная идентификация (PID) — точка схождения данных распознавания и идентификации, при которой исключаются любые обоснованные сомнения.
Подтверждение PID — финальная проверка перед действием, часто требующая изменения угла обзора, сокращения дистанции или применения альтернативной оптики.
При работе с современными тепловизионными биноклями первые два этапа (обнаружение и распознавание) выполняются на дальних и средних дистанциях. Уверенная идентификация происходит позже. Данная задержка является не техническим ограничением, а штатным алгоритмом процесса PID.
Ложноположительные срабатывания и дискриминация целей
Ложноположительное срабатывание происходит при ошибочной классификации источника тепла как валидной цели. Специфика ИК-спектра делает такие ошибки статистически частыми.
Дискриминация целей — это способность дифференцировать схожие тепловые сигнатуры на основе пропорций, кинематики и контекста, а не только яркости свечения. Процесс усложняется при наличии визуального шума, перекрытии нескольких источников тепла и особенно при фоновом шуме, когда элементы рельефа, техника или строения излучают накопленную энергию.
В сельскохозяйственных или полусельских зонах тепловые профили животных, людей и неодушевленных объектов могут совпадать. Стоящий человек на дистанции может иметь сигнатуру, идентичную крупному копытному. Нагретая опора ограждения может регистрироваться ярче, чем движущийся биологический объект.
Эффективная дискриминация базируется на анализе поведенческих паттернов в той же мере, что и на анализе формы. Каденс конечностей, изменение позы и взаимодействие источника тепла с рельефом несут больше информации, чем габариты. При сохранении неопределенности единственным верным алгоритмом является не попытка программной корректировки изображения, а физическое подтверждение.
Физические ограничения детализации в ИК-спектре
Тепловизионная визуализация жертвует оптической детализацией ради максимизации дальности обнаружения.
Разрешение микроболометра (сенсора) определяет объем захватываемых тепловых данных. Разрешение дисплея определяет лишь качество вывода этих данных. Увеличение плотности пикселей дисплея не генерирует новые детали, если они не были зафиксированы матрицей.
Цифровой зум осуществляет интерполяцию существующих пикселей, а не добавление новой информации. При превышении предела масштабирования полезная детализация замещается пикселизацией, особенно на больших дистанциях.
По этой причине идентификация редко улучшается за счет экстремального цифрового увеличения с большой дистанции. Сокращение дистанции физически увеличивает объем теплового излучения, достигающего линзы. Никакие алгоритмы цифрового масштабирования не способны компенсировать этот физический параметр.
Понимание данного ограничения исключает ошибки эксплуатации. Если изображение не содержит данных, достаточных для идентификации, технически грамотным решением является смена позиции или оборудования, а не попытки программно усилить отсутствующую резкость.
Алгоритмы смены оборудования и тактики подтверждения
Тепловизионная техника не имеет аналогов для первичного обнаружения, однако этап подтверждения часто требует применения иных физических принципов.
Слияние изображений (Image fusion) накладывает тепловизионные данные на изображение в видимом или ближнем ИК-спектре (ПНВ), восстанавливая оптический контекст, который отсекается чистым тепловизором.
Режим Картинка в картинке (PiP) обеспечивает локальное увеличение без потери ситуационной осведомленности в основном поле зрения.
Стандартный рабочий процесс включает сканирование тепловизионным биноклем, фильтрацию целей на этапе распознавания и последующее переключение на тепловизионный или цифровой ночной прицел для финального подтверждения. Каждый прибор решает задачи своего уровня в иерархии PID.
Данный подход не является избыточным резервированием. Это строгое разделение функций. Тепловизор фиксирует излучение. Альтернативная оптика подтверждает идентичность. Безопасность обеспечивается применением каждого инструмента в зоне его максимальной эффективности.
Оценка дистанции и принятие решений в ночное время
Тепловизионная визуализация упрощает обнаружение, но критически усложняет оценку дистанции.
В условиях отсутствия освещения большинство инцидентов связано не с промахами, а с неверной оценкой расстояния до объекта и непониманием того, что находится за ним.
Понимание искажений восприятия дистанции при работе с ИК-оптикой является обязательным условием для принятия решений о допустимости выстрела.
Специфика восприятия дистанции
Оценка дистанции — это способность зрительного аппарата вычислять расстояние до объекта. При использовании тепловизора этот навык дает сбои из-за отсутствия привычных визуальных маркеров.
В дневное время мозг использует маркеры глубины: тени, градиенты текстур, линейную перспективу и атмосферную дымку. Тепловизор отсекает практически все эти данные. Единственным доступным параметром остается видимый размер — площадь, которую тепловая сигнатура занимает на матрице.
Видимый размер обманчив. Малогабаритный объект на близком расстоянии формирует сигнатуру, идентичную крупному объекту на удалении. При отсутствии реперных точек мозг компенсирует недостаток данных предположениями, а не фактическими измерениями.
Именно поэтому даже квалифицированные операторы систематически занижают дистанцию при работе с тепловизором. Изображение является плоским, изолированным от среды и лишенным масштаба.
Фиксация данного ограничения является первым шагом к введению поправок на искажение восприятия.
Методы оценки дальности
Оценка дальности подразумевает вычисление дистанции на основе известных реперных точек, а не визуальных догадок.
Наиболее надежным методом является метод известных дистанций. Он требует идентификации ориентиров в светлое время суток и фиксации расстояний до них. Опоры, линии деревьев, складки рельефа и строения становятся фиксированными маркерами после наступления темноты.
Оценка неизвестной дистанции применяется при отсутствии ориентиров. Данный метод обладает высокой погрешностью и должен рассматриваться как фактор риска.
Маркеры дальности компенсируют отсутствие перспективы. Привязка тепловых сигнатур к объектам с известной дистанцией восстанавливает масштаб. Сигнатура рядом с опорой, находящейся на дистанции 200 метров, получает пространственный контекст. Изолированный источник тепла на открытой местности такого контекста лишен.
Технически грамотная эксплуатация тепловизора требует предварительной топографической подготовки в дневное время.
Лазерные дальномеры: терминология и ограничения
Лазерный дальномер (LRF) вычисляет дистанцию путем измерения времени прохождения лазерного импульса до объекта и обратно.
Показания дальномера отражают дистанцию до точки отражения луча, но не гарантируют, что луч отразился именно от расчетной цели.
Лазер измеряет расстояние до физической преграды, а не до оптического центра перекрестия. Если луч попадает на ветку, проволоку или траву перед целью (или за ней), прибор выдаст дистанцию до этой помехи.
Данный фактор становится критическим ночью, когда восприятие глубины резкости нарушено. Корректно выглядящее числовое значение может быть физически ошибочным.
Модули LRF являются высокоточными измерительными приборами, а не системами абсолютной истины. Верификация точки отражения лазера имеет такое же значение, как и считывание показаний с дисплея.
Логика принятия решений (Критерии безопасности)
Дистанция сама по себе не является достаточным критерием для совершения действия. Решающим фактором является контекст.
Пулеулавливатель (backstop) — физическая преграда, способная безопасно остановить снаряд при сквозном пробитии или промахе. Тепловизор не отображает заборы, строения или элементы рельефа, не имеющие температурного контраста с фоном.
Безопасный сектор — зона, в которой применение оружия не создает угрозы для людей, техники или инфраструктуры за пределами цели.
Условие запрета выстрела (no-shot condition) возникает при неопределенности пулеулавливателя, невозможности позитивной идентификации цели или вероятности выхода нецелевых объектов на линию огня.
Технически обоснованное решение требует одновременного выполнения всех условий: подтвержденная идентификация, известная дистанция и верифицированный безопасный фон.
Тепловизионная детекция создает эффект изоляции цели. В реальности объект находится в сложной среде, которую ИК-сенсор не способен отобразить полностью. Обязательное сканирование пространства за целью перед любым действием является базовым требованием безопасности.
Настройка и калибровка (Фокус, диоптрии и оперативные регулировки)
Качество тепловизионного изображения напрямую зависит от корректности аппаратных настроек.
Большинство рекламаций на размытое, мутное или засвеченное изображение связано не с дефектами оборудования, а с параметрами, не соответствующими зрению оператора, дистанции или метеоусловиям.
Понимание физического смысла каждой регулировки делает процесс настройки быстрым, интуитивным и воспроизводимым в полевых условиях.
Фокусировка, диоптрийная настройка и резкость
Резкость изображения не регулируется одним параметром. Это результат синхронной работы двух независимых оптических узлов.
Тип фокусировки определяет механику достижения резкости объективом. Большинство приборов использует ручную фокусировку для точного контроля на разных дистанциях. Колесо фокусировки объектива настраивает резкость исключительно в зависимости от дистанции до цели, а не от зрения оператора.
Диоптрийная настройка компенсирует индивидуальные особенности зрения оператора. Она влияет на резкость восприятия самого микродисплея окуляром, а не внешней среды. При некорректной настройке диоптрий никакие манипуляции с объективом не дадут четкого изображения.
Типичной ошибкой является попытка компенсировать сбитые диоптрии вращением кольца фокусировки объектива. Это приводит к цикличной расфокусировке при изменении дистанции наблюдения.
Технически верный алгоритм: однократная настройка диоптрий под глаз оператора, затем постоянная работа кольцом фокусировки объектива при изменении дистанции. При нарушении этой последовательности достижение абсолютной резкости невозможно.
Калибровка NUC / Работа шторки
Характеристики микроболометра подвержены температурному дрейфу. Калибровка шторкой, также известная как коррекция неоднородности (NUC), компенсирует этот дрейф.
В процессе NUC механическая шторка кратковременно перекрывает матрицу для перекалибровки отклика пикселей. Кратковременное зависание кадра и характерный щелчок являются штатным процессом технического обслуживания сенсора, а не сбоем.
В процессе эксплуатации, особенно при перепадах температур, на матрице накапливаются артефакты: полосы, неравномерная яркость или битые (горячие) пиксели. Принудительная активация NUC выравнивает потенциал сенсора и восстанавливает однородность изображения.
Частая калибровка NUC не наносит ущерба оборудованию. Отказ от нее ведет к деградации изображения. Понимание этого процесса переводит NUC из категории помех в категорию обязательных эксплуатационных процедур, особенно перед этапом идентификации.
AGC, усиление и программная обработка изображения
Автоматическая регулировка усиления (AGC) управляет алгоритмом конвертации разности температур в видимый контраст. Система эффективна в стандартных условиях, но программные алгоритмы не способны адаптироваться к любым аномалиям среды.
Параметр усиления (Gain) определяет степень амплификации температурных разниц. Высокое усиление выявляет минимальный контраст, но экспоненциально увеличивает цифровой шум. Низкое усиление подавляет шум, но скрадывает полезные детали.
Яркость (Brightness) регулирует общую светимость дисплея. Контраст (Contrast) определяет степень визуального разделения теплых и холодных зон.
Многие приборы используют алгоритмы улучшения изображения для автоматической оптимизации этих параметров. Данные системы полезны, но они работают на основе усредненных пресетов.
При смене локаций (выход из леса на открытую местность, переход от сухой среды к влажной, наступление температурного кроссовера) ручная калибровка параметров превосходит автоматику. Знание физики процесса регулировки отличает профессиональную эксплуатацию от любительской.
Цифровой зум и оптическое увеличение
Оптическое увеличение использует геометрию линз для сбора большего объема инфракрасного излучения. Цифровой зум осуществляет программную интерполяцию пикселей без добавления новых физических данных.
Данное различие фундаментально. Цифровой зум увеличивает масштаб объекта на дисплее, одновременно снижая вероятность его корректной идентификации из-за падения разрешения.
Режим Картинка в картинке (PiP) представляет собой технический компромисс, масштабируя только центральную зону и сохраняя периферийный обзор.
Широкий динамический диапазон (WDR) предотвращает пересвет матрицы от экстремально горячих объектов. Цифровое шумоподавление (DNR) сглаживает зернистость, но при агрессивных настройках уничтожает мелкую детализацию.
Применение данных алгоритмов должно быть строго дозированным. Оптическое увеличение и сокращение дистанции поставляют реальные данные. Цифровые алгоритмы лишь перераспределяют имеющиеся. Идентификация требует физической детализации, а не увеличенных пикселей.
Эксплуатационные пределы и влияние окружающей среды
Эффективность тепловизионной аппаратуры не является константой.
Эксплуатация одного и того же прибора в разные дни может давать радикально отличающиеся результаты из-за изменения физических параметров атмосферы.
Знание физических ограничений ИК-спектра исключает ошибочную диагностику аппаратных неисправностей при штатном падении производительности.
Метеоусловия и атмосферное затухание
Состояние атмосферы напрямую влияет на коэффициент пропускания инфракрасного излучения до его попадания на германиевую линзу.
Влажность поглощает и рассеивает ИК-излучение. При повышении влажности эффективная дальность обнаружения падает, а контрастность снижается. В условиях высокой влажности изображение становится плоским и лишенным резкости даже при идеальной настройке прибора.
Туман является критическим фактором. Плотный туман полностью блокирует тепловое излучение, создавая эффект сильного затухания (attenuation), который невозможно компенсировать усилением или зумом. Объекты могут появляться и исчезать скачкообразно.
Дождь создает двойную проблему. Осадки неравномерно охлаждают поверхности, уничтожая температурный контраст, а влага на объективе физически искажает преломление лучей. Слабый дождь допускает эксплуатацию. Продолжительные осадки сводят эффективность прибора к минимуму.
Температурный режим определяет границы стабильной работы электроники. Экстремальный холод снижает емкость элементов питания и замедляет отклик дисплея. Экстремальная жара генерирует тепловой шум матрицы и ускоряет наступление температурного кроссовера.
Данные факторы не свидетельствуют о поломке оборудования. Они указывают на физическое рассеивание ИК-энергии в атмосфере.
Аппаратные спецификации и фактическая детализация
Технические характеристики описывают теоретический потенциал, а не гарантированный результат в полевых условиях.
Разрешение микроболометра определяет объем собираемых данных. Разрешение дисплея определяет качество их вывода. Дисплей высокого разрешения физически не способен отобразить детали, которые не были зафиксированы матрицей низкого разрешения.
Шаг пикселя (Pixel pitch) определяет физическое расстояние между центрами чувствительных элементов матрицы. Меньший шаг позволяет фиксировать больше деталей при аналогичном разрешении, что критично на больших дистанциях.
Светосила объектива (апертура), обозначаемая числом F, определяет пропускную способность оптической системы для ИК-излучения. Меньшее значение F означает большее количество энергии, достигающей сенсора, что радикально повышает качество изображения в условиях низкого температурного контраста.
Именно поэтому приборы с идентичными маркетинговыми характеристиками демонстрируют разную эффективность. Сенсор, оптика и процессор работают как единый комплекс. Фактическая детализация является результатом их интеграции, а не следствием одного параметра из спецификации.
Чувствительность (NETD) и чистота изображения
Тепловая чувствительность определяет способность сенсора дифференцировать минимальные перепады температур. Данный параметр измеряется эквивалентной шуму разностью температур (NETD).
Низкое значение NETD означает высокую способность матрицы фиксировать микроградиенты. Это становится критически важным в условиях низкого контраста: ранним вечером, при высокой влажности или в периоды температурного кроссовера.
При высоком значении NETD объекты отображаются как бесформенные пятна, сливающиеся с фоном. При низком NETD сенсор улавливает тонкие температурные градиенты, позволяя идентифицировать анатомию, позу и кинематику объекта.
Параметр NETD напрямую определяет информативность изображения в сложных метеоусловиях. По этой причине чувствительность сенсора имеет больший практический вес, чем максимальная дальность обнаружения.
Энергообеспечение и эксплуатационная надежность
Эффективность оборудования определяется не только качеством изображения, но и отказоустойчивостью системы в целом.
Автономность определяет время непрерывного сканирования и наблюдения. Отрицательные температуры сокращают время работы аккумуляторов. Использование модулей Wi-Fi и видеорекордеров экспоненциально увеличивает энергопотребление.
Стойкость к отдаче является критическим параметром для прицельных комплексов. Рейтинги ударной стойкости указывают на способность электроники выдерживать циклические перегрузки от конкретных калибров, а не разовый импульс.
Класс защиты (IP rating) регламентирует герметичность корпуса. Высокий рейтинг не означает абсолютную водонепроницаемость во всех средах, но гарантирует защиту плат от дождя, конденсата и пыли.
Встроенная память обеспечивает автономную регистрацию данных. Трансляция по Wi-Fi позволяет дублировать изображение на внешние мониторы, но создает риск программных сбоев и ускоряет разряд батареи.
Надежность системы заключается в предсказуемости ее работы. Оборудование, стабильно функционирующее в жестких условиях, имеет абсолютное преимущество перед системами с высокими лабораторными показателями, дающими сбои в поле.
Поиск и добор с использованием ИК-оптики
Применение тепловизионной техники не заканчивается в момент выстрела или ухода цели в укрытие.
В ряде сценариев ИК-оптика имеет большую ценность на этапе добора. Понимание термодинамики биологических объектов после поражения радикально повышает вероятность успешного поиска.
Тепловизионное подтверждение и маркеры поражения
Тепловизионное подтверждение заключается в анализе изменения тепловых сигнатур непосредственно после огневого воздействия.
Успешное поражение часто сопровождается видимой реакцией (thermal cueing). Это включает резкое изменение кинематики, падение или кратковременный выброс тепла в точке попадания, обусловленный разрушением тканей и выходом жидкостей с высокой температурой.
ИК-сенсор позволяет осуществлять непрерывный визуальный контроль в первые секунды после воздействия. Изменение паттерна движения дает объективные данные о зоне поражения. Тяжелое ранение имеет иную кинематику по сравнению с поверхностным, и тепловизор фиксирует эти аномалии в реальном времени.
Данная фиксация не дает абсолютной гарантии, но предоставляет массив данных для выбора алгоритма: ожидание, преследование или смена позиции.
Сохранение тепла, затухание сигнатуры и тайминги
После остановки биологических процессов термодинамика объекта стремительно меняется.
Сохранение тепла (Heat retention) определяет период, в течение которого объект остается теплее фона. Этот интервал зависит от массы объекта, температуры воздуха и теплопроводности грунта.
Тепловое затухание (Thermal fade) — это процесс градиентного снижения контраста по мере остывания объекта до температуры окружающей среды. При высоких температурах воздуха процесс ускоряется. В холодной среде сигнатура фиксируется значительно дольше.
Тепловое слияние (Thermal washout) наступает в момент выравнивания температур объекта и фона, после чего цель становится невидимой для микроболометра.
Хронометраж имеет критическое значение. Задержка начала поиска приводит к полному затуханию сигнатуры. Преждевременное начало поиска провоцирует перемещение подранка на большие дистанции.
Эффективный алгоритм добора требует синхронизации времени ожидания с графиком теплового затухания.
Техника вторичного сканирования
Вторичное сканирование — это систематический поиск тепловых аномалий после потери первичного визуального контакта.
Алгоритм исключает хаотичное преследование и базируется на секторном расширении зоны поиска с приоритетом на вероятные маршруты отхода: линии ограждений, границы растительности, складки рельефа и русла ручьев.
Передача цели (Target handoff) — процесс смены оператора визуального контроля (от стрелка к наблюдателю или при смене прибора). Четкий протокол передачи исключает дублирование зон и пропуск сигнатур.
Вторичное сканирование требует жесткой структуры. Медленное сканирование с перекрытием секторов позволяет зафиксировать статичные или остывающие сигнатуры, которые неизбежно пропускаются при быстром панорамировании.
Статистически объекты обнаруживаются не в точке потери контакта, а в зонах, подвергнутых методичному вторичному сканированию.
Координация группы при поиске
Эффективность применения ИК-оптики при групповом поиске требует жесткого распределения ролей.
Режим наблюдения (Overwatch) подразумевает удержание одним оператором стационарной позиции с тепловизором.
