Оптическое и цифровое масштабирование повсеместно применяется в оптико-электронных приборах. Ниже приведен технический анализ физических принципов и различий данных методов увеличения изображения.
Физические принципы оптического масштабирования
Технология оптического масштабирования базируется на принципах, заложенных при создании первых телескопов. Данный метод функционирует за счет изменения конфигурации системы линз, что обеспечивает оптическое приближение объекта без деградации качества изображения. Определяющим параметром в данном процессе является фокусное расстояние объектива: увеличение фокусного расстояния прямо пропорционально степени оптического увеличения.
Фокусное расстояние представляет собой физическую дистанцию от входной линзы (или главной плоскости в многолинзовых системах) до точки схождения световых лучей, которая в современных приборах располагается на плоскости сенсора. Данная величина измеряется в миллиметрах.
Механика цифрового масштабирования
Цифровое масштабирование является следствием развития вычислительной техники и стандартной функцией современных тепловизионных приборов. С технической точки зрения данный процесс не является оптическим увеличением. Механизм заключается в программной интерполяции цифрового изображения на дисплее устройства. При изменении кратности цифрового увеличения, например, с 1X до 4X, происходит исключительно электронное масштабирование пикселей массива данных, сформированного объективом.
Сравнительный анализ оптического и цифрового методов
Несмотря на общую задачу увеличения изображения, физические принципы работы двух методов кардинально различаются. Стандартные тепловизионные приборы конструируются с фиксированным оптическим увеличением, а дальнейшее масштабирование осуществляется цифровым методом, что подразумевает электронное растяжение изображения на матрице дисплея.
Оптическое масштабирование изменяет проекцию объекта на сенсор до момента фиксации кадра. Цифровое масштабирование сводится к кадрированию центральной части исходного изображения с последующим программным увеличением, что неизбежно влечет за собой деградацию качества, особенно при высоких коэффициентах увеличения. Снижение резкости обусловлено физическим пределом разрешения сенсора и необходимостью программного увеличения размера пикселей.
Аппаратная реализация комбинированных систем масштабирования

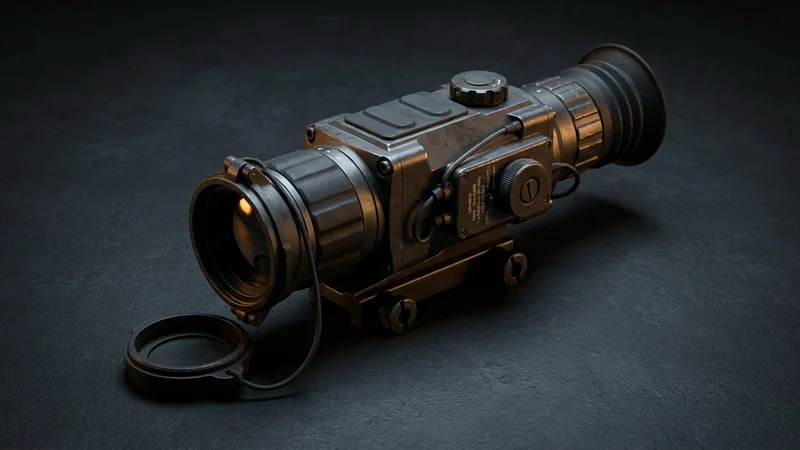

Интеграция оптического и цифрового масштабирования в одном тепловизионном приборе представляет собой отдельную инженерную задачу. Примером реализации комбинированной системы выступает серия тепловизионных прицелов Nocpix ACE.

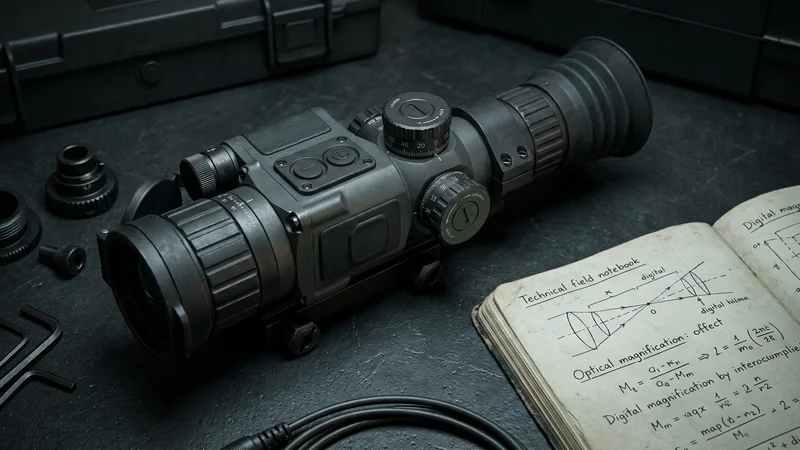

Конструкция Nocpix ACE включает систему оптического увеличения в окулярном блоке, использующую дополнительную группу линз для оптического масштабирования изображения с дисплея. Окулярное увеличение физически масштабирует пиксели экрана через систему линз, сохраняя исходную детализацию при наблюдении малоразмерных объектов. В отличие от программного увеличения, окулярное масштабирование обеспечивает резкость контуров без применения алгоритмов пиксельной интерполяции, формируя геометрически точное изображение. Изменяемый коэффициент увеличения позволяет адаптировать оптическую систему под конкретные задачи без критического снижения разрешающей способности. Управление осуществляется посредством механического кольца на окуляре. В сравнении с цифровым методом, оптическое масштабирование дисплея исключает программные потери качества, обеспечивая визуальные характеристики, сопоставимые с классической дневной оптикой.
В сегменте приборов, использующих исключительно цифровое масштабирование, представлена серия Nocpix Bolt, классифицируемая как оборудование базового уровня. Данная линейка спроектирована для операторов, не имеющих опыта работы с тепловизионной техникой, а также для перехода с традиционных оптических систем. Аппаратный комплекс включает тепловизионный модуль, интегрированный лазерный дальномер и баллистический вычислитель, что в совокупности обеспечивает расчет траектории и идентификацию тепловых сигнатур с заданной погрешностью.
