Оптимальные тепловизионные приборы определяются соответствием эксплуатационным задачам, а не максимальными значениями в технических характеристиках. Задачи сканирования открытых пространств для обнаружения биологических объектов, ночного мониторинга скота или контроля периметра требуют различных технических решений. Портативный монокуляр предназначен для одной категории задач, прицел с креплением на оружие — для другой. В данном материале проводится инженерный анализ характеристик и сценариев применения. Представленная информация позволяет классифицировать тепловизионное оборудование в строгом соответствии с реальными условиями эксплуатации.
Принцип работы и классификация тепловизионной оптики
Тепловизионная оптика регистрирует тепловое излучение и преобразует разницу температур в видимое изображение.
Приборы фиксируют инфракрасное излучение, испускаемое биологическими объектами, транспортными средствами или механизмами, независимо от уровня освещенности. Теплоконтрастные объекты выделяются на фоне более холодной среды даже в условиях полного отсутствия видимого света.
Основная классификация тепловизионной оптики включает три категории.
Каждая категория предназначена для конкретных задач: сканирования, длительного наблюдения или поражения цели.

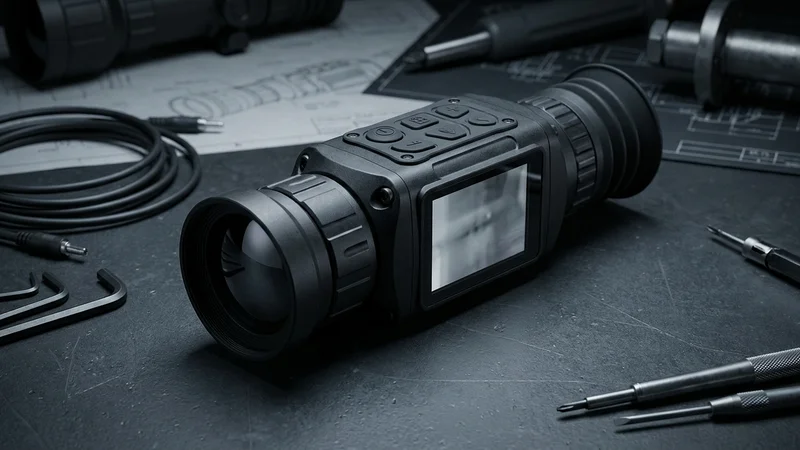

Тепловизионные монокуляры. Данные устройства представляют собой портативные приборы, спроектированные для быстрого сканирования и обнаружения объектов.
Массогабаритные характеристики позволяют переносить их в элементах экипировки. Устройства предназначены для оперативного обзора значительных площадей без необходимости использования оптики, установленной на оружии.
Стандартный алгоритм работы включает первичное сканирование с помощью портативного монокуляра и последующий переход на оружейный прицел при фиксации тепловой сигнатуры. Данный метод снижает физическую утомляемость оператора и исключает нецелевое использование прицела.
Монокуляры применяются для патрулирования сельскохозяйственных угодий, мониторинга дикой природы и оперативной проверки периметра.

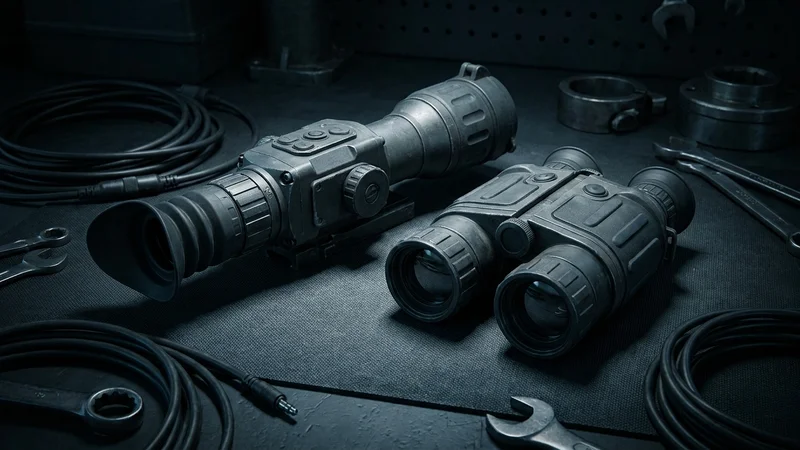

Тепловизионные бинокли. Данный класс оптики спроектирован для длительного наблюдения.
Бинокулярная схема снижает нагрузку на зрительный аппарат при длительных сеансах наблюдения. При мониторинге территории продолжительностью от 30 минут бинокли обеспечивают более высокую эргономику по сравнению с монокулярными приборами.
Устройства применяются для мониторинга фауны, охраны периметра и задач длительного наблюдения. Они не предназначены для установки на оружие, но эффективны в ситуациях, где приоритетом является комфорт наблюдения, а не мобильность.

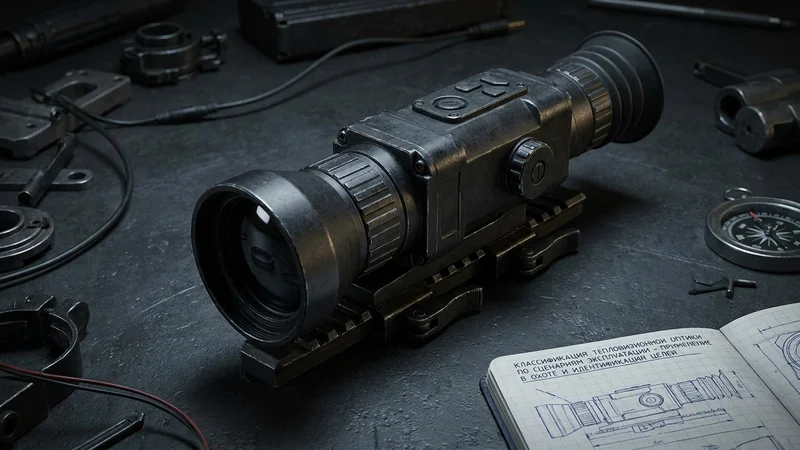

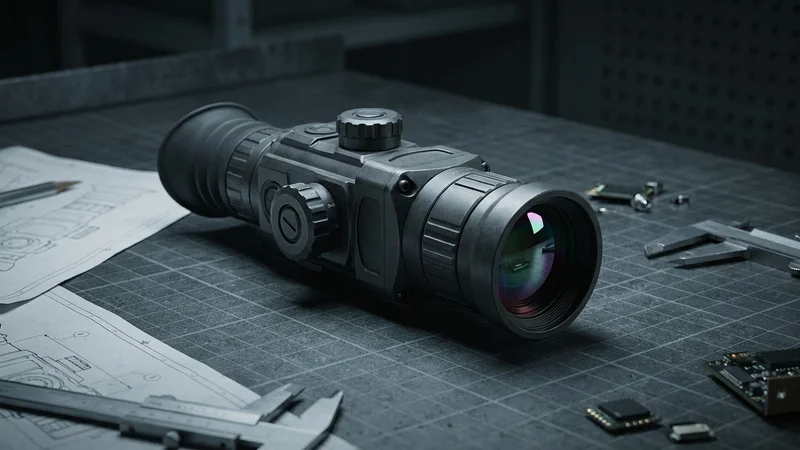

Тепловизионные прицелы. Представляют собой оптику с креплением на оружие, предназначенную для поражения целей.
В отличие от портативных устройств, прицелы объединяют функции тепловизионного обнаружения и прицеливания. Конструкция позволяет обнаруживать, сопровождать цель и производить выстрел без смены оборудования.
Данный тип оптики ориентирован на точность и стабильность, а не на сканирование широких областей. Для минимизации манипуляций с оружием прицелы часто используются в паре с портативными сканерами.
Выбор тепловизионной оптики: Эксплуатация в условиях охоты
Выбор тепловизионного прибора обусловлен спецификой и условиями его применения. Различные среды эксплуатации требуют соответствующих технических характеристик.
Процесс охоты требует высокой скорости обнаружения и достоверной идентификации объектов в условиях жесткого лимита времени.
При ночном сканировании местности и фиксации движения на границе лесного массива требуется мгновенная дифференциация биологического объекта от элементов ландшафта.
В данных условиях тепловизионная технология демонстрирует максимальную техническую эффективность.
Стандартный алгоритм работы включает два этапа.
Портативное устройство обеспечивает быстрое сканирование территории без необходимости постоянного удержания оружия в боевом положении. После подтверждения наличия цели используется установленный прицел для обеспечения стабильности и точности выстрела.
Критическое значение имеет эксплуатационная надежность. Грязь, высокая влажность, импульс отдачи оружия и длительное время работы подвергают оборудование экстремальным нагрузкам. Приборы, спроектированные для жестких условий эксплуатации (включая серию Nocpix ACE RM), отличаются стабильностью обнаружения и прочностью конструкции.
Тепловизионная технология эффективна в условиях высокой травы, кустарника и полного отсутствия освещения, поскольку регистрирует тепловое излучение объектов, а не отраженный свет.
Патрулирование сельскохозяйственных угодий и контроль популяции хищников
Тепловизионная оптика применяется для защиты скота и патрулирования фермерских хозяйств.
При разведении крупного рогатого скота, овец или птицы хищники способны нанести значительный ущерб в ночное время. Ожидание наступления светлого времени суток снижает эффективность защитных мероприятий.
Тепловизионные приборы обеспечивают обнаружение движения на открытой местности, вдоль линий ограждений и в лесных массивах без использования искусственного освещения.
Основные приоритеты при выборе оборудования для сельскохозяйственных задач включают дальность обнаружения и автономность.
Регистрация теплового излучения позволяет четко выделять животных на фоне более холодного грунта и растительности в условиях полного отсутствия видимого света.
Для владельцев земельных участков раннее обнаружение является инструментом защиты поголовья и предотвращения экономических потерь, а не средством общего наблюдения.
Наблюдение за дикой природой
Мониторинг дикой природы требует применения методов пассивного обнаружения, исключающих фактор беспокойства животных.
В отличие от систем с инфракрасной подсветкой, тепловизионные приборы не излучают света. Это обеспечивает естественное поведение животных при дистанционном наблюдении за счет отсутствия свечения, видимых лучей и факторов, провоцирующих изменение поведения.
При изучении ночных видов тепловизионные бинокли обеспечивают эргономичность при длительных сеансах наблюдения. Монокуляры целесообразны для задач, требующих минимизации массы и габаритов носимого оборудования.
Системы, ориентированные на наблюдение (включая серию Nocpix Vista), спроектированы с учетом требований к эргономике длительного использования и четкости обнаружения, что соответствует задачам исследователей.
Основной задачей в данном случае является скрытное обнаружение и непрерывный мониторинг, а не поражение цели.
Классификация тепловизионной оптики по типу конструкции
Выбор между монокуляром, биноклем и прицелом определяется приоритетной задачей: сканированием, наблюдением или поражением цели.
Монокуляр: оптимизация для сканирования и мобильности. Тепловизионный монокуляр целесообразен при необходимости быстрого обнаружения объектов на обширных территориях.
Данные портативные устройства отличаются малой массой, высокой скоростью приведения в рабочее положение и пригодностью для длительного ношения. Они позволяют сканировать поля, линии ограждений или опушки леса без использования оружейной оптики.
Монокуляры часто применяются в качестве первого эшелона обнаружения. При фиксации тепловой сигнатуры принимается решение о дальнейших действиях.
При приоритете мобильности над эргономикой длительного наблюдения использование монокуляра технически обосновано.
Бинокль: оптимизация для длительного наблюдения. Тепловизионные бинокли предназначены для продолжительных сеансов мониторинга.
Бинокулярная схема снижает нагрузку на зрительный аппарат при периодах наблюдения от 20 до 60 минут. Это обуславливает их применение при мониторинге фауны и патрулировании периметра, где требуется длительный контроль территории.
Устройства обладают большими габаритами по сравнению с монокулярами, однако обеспечивают более высокую эргономику при стационарном наблюдении.

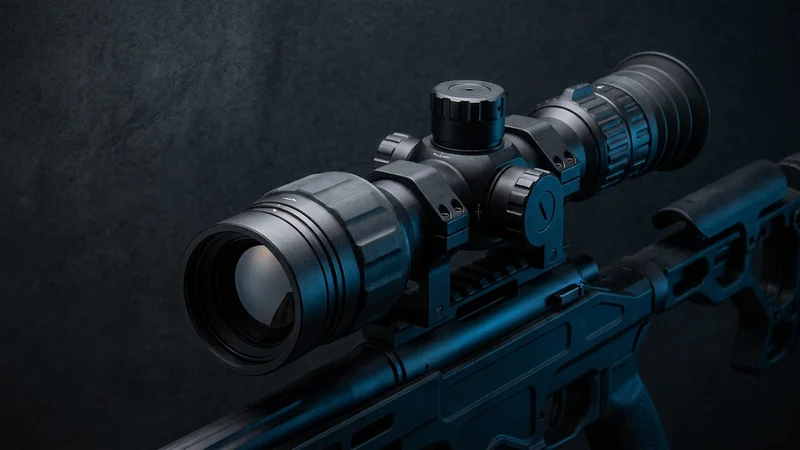

Прицел: оптимизация для поражения целей и точности. Тепловизионный прицел применяется для задач, связанных с поражением целей.
Прицелы интегрируют функции обнаружения и прицеливания, исключая необходимость смены оборудования в процессе подготовки к выстрелу. Конструкция рассчитана на устойчивость к импульсу отдачи и обеспечение точности попадания.
Данный тип устройств не оптимизирован для непрерывного сканирования местности. В связи с этим практикуется совместное использование прицела и портативного монокуляра.
Критерии оценки эффективности тепловизионной оптики
Эффективность тепловизионной оптики определяется производительностью сенсора, его чувствительностью и эксплуатационной надежностью, а не исключительно кратностью увеличения или количеством пикселей.
Заявленные технические характеристики требуют проверки в реальных условиях эксплуатации, где четкость и стабильность работы имеют приоритетное значение. Основные факторы, определяющие производительность, приведены ниже.
Тепловизионное разрешение. Разрешение матрицы определяет степень детализации формируемого изображения.
Сенсоры с высоким разрешением генерируют более резкое изображение, что способствует идентификации объектов на средних дистанциях. Однако само по себе высокое разрешение не гарантирует эффективности обнаружения в сложных метеоусловиях.
Матрица формата 640×512 пикселей при недостаточной тепловой чувствительности продемонстрирует снижение производительности в условиях высокой влажности или низкого температурного контраста.
Эквивалентная шуму разность температур (NETD) и чувствительность. Параметр NETD характеризует способность тепловизионного прибора регистрировать минимальные разности температур.
Меньшие значения NETD соответствуют более высокой чувствительности. Данный параметр критичен при эксплуатации в условиях теплого вечера, тумана или раннего утра, когда температурный градиент между объектом и фоном минимален.
При выборе оборудования параметр NETD часто игнорируется в пользу разрешения. На практике тепловая чувствительность оказывает более существенное влияние на дальность и качество обнаружения.
Дальность обнаружения и дистанция распознавания. Дальность обнаружения определяет максимальную дистанцию фиксации тепловой сигнатуры.
Дистанция распознавания определяет расстояние, на котором возможна достоверная идентификация типа источника теплового излучения.
В технической документации часто указывается максимальная дальность обнаружения. Однако идентификация и поражение цели осуществляются на значительно меньших дистанциях. Выбор оборудования должен базироваться на реальных рабочих дистанциях.
Поле зрения и частота обновления кадров. Угол поля зрения определяет площадь пространства, доступную для единовременного наблюдения.
Широкое поле зрения увеличивает скорость сканирования открытой местности. Узкое поле зрения повышает детализацию, но требует более интенсивного перемещения прибора.
Частота обновления кадров влияет на плавность отображения динамических сцен. Высокая частота облегчает сопровождение движущихся объектов.
Автономность и эксплуатационная прочность. Тепловизионная оптика эксплуатируется в сложных климатических и механических условиях.
Отрицательные температуры, влажность, импульс отдачи и длительное время работы являются критическими факторами. Прибор с высокими показателями автономности и прочным корпусом демонстрирует большую эффективность, чем устройство с высоким разрешением, выходящее из строя в процессе эксплуатации.
Эксплуатационная надежность является базовым техническим требованием, а не дополнительной опцией.
Условия целесообразности применения тепловизионной оптики
Применение тепловизионной оптики технически обосновано в случаях, когда задача обнаружения имеет приоритет над визуальной детализацией.
Тепловизионные приборы демонстрируют максимальную эффективность в условиях ограниченной видимости и маскировки объектов.
Сканирование лесных массивов для обнаружения кабанов, контроль периметра на наличие хищников или поиск движущихся объектов на открытой местности в ночное время представляют собой сценарии, в которых тепловизионная технология обеспечивает объективное преимущество.
В отличие от электронно-оптических преобразователей, тепловизионная техника не зависит от отраженного света. Прямая регистрация теплового излучения обеспечивает работоспособность в условиях полного отсутствия освещения или при визуальном слиянии объекта с фоном.
Типичные ошибки при выборе тепловизионного оборудования
Основные ошибки при подборе оборудования связаны с ориентацией на максимальные числовые значения характеристик без учета реальных условий эксплуатации.
Ниже приведен анализ наиболее распространенных технических просчетов.
Переоценка кратности увеличения. Высокая кратность оптического увеличения приводит к сужению поля зрения и усилению влияния тремора рук на стабильность изображения.
Узкое поле зрения снижает скорость сканирования. При недостаточной чувствительности сенсора цифровое увеличение лишь масштабирует некачественное изображение. Оптимальный баланс между кратностью и производительностью матрицы обеспечивает более высокие результаты, чем экстремальные значения увеличения.
Игнорирование параметра NETD. Значение NETD имеет прямую корреляцию с четкостью отображения объектов в условиях низкого температурного контраста.
В условиях высоких температур окружающей среды или повышенной влажности тепловой контраст биологических объектов снижается. Приборы с высокой чувствительностью сохраняют способность к обнаружению в подобных условиях. Игнорирование данного параметра приводит к падению эффективности оборудования в летний период.
Выбор прицела вместо монокуляра при несоответствии задач. Распространенной ошибкой является приобретение тепловизионного прицела для выполнения задач сканирования местности.
Прицелы спроектированы для поражения целей. Их использование для непрерывного мониторинга территории приводит к быстрому утомлению оператора и снижению эффективности. Портативный монокуляр обеспечивает необходимую эргономику при длительном патрулировании.
Ошибочная корреляция между высоким разрешением и общей эффективностью. Разрешение матрицы является важным, но не единственным критерием оценки.
Сенсор высокого разрешения с низкой чувствительностью демонстрирует неудовлетворительные результаты в низкоконтрастных средах. Итоговая производительность зависит от качества оптики, чувствительности матрицы, частоты обновления кадров и алгоритмов обработки сигнала. Требуется комплексный анализ характеристик, а не только количества пикселей.
Заключение
Оптимальное тепловизионное оборудование определяется не максимальными значениями в спецификации, а стабильностью работы в конкретных условиях эксплуатации.
Задачи охоты требуют высокой скорости обнаружения и стабильности прицеливания. Контроль территорий базируется на раннем обнаружении. Мониторинг фауны требует эргономики и пассивного режима работы. Поисково-спасательные операции критически зависят от тепловой чувствительности прибора.
Четкая формулировка эксплуатационных задач является основой для корректного выбора оборудования.
При анализе тепловизионных систем профессионального класса, спроектированных для полевых условий, целесообразно рассматривать актуальные модели Nocpix в контексте конкретных оперативных требований. Выбор, основанный на целевом назначении, гарантирует штатную работу оборудования.
Часто задаваемые вопросы (FAQ)
Дальность обнаружения биологических объектов. Дальность обнаружения зависит от разрешения сенсора, фокусного расстояния объектива и метеоусловий. Тепловизионные приборы среднего класса способны фиксировать ростовую фигуру человека на дистанциях в несколько сотен метров, однако распознавание и идентификация происходят на значительно меньших расстояниях. При выборе оборудования необходимо дифференцировать параметры обнаружения и распознавания.
Приоритет параметра NETD над разрешением матрицы. Оба параметра имеют значение, однако NETD оказывает более существенное влияние на работу в реальных условиях. Низкие значения NETD повышают эффективность обнаружения в условиях высоких температур, влажности или низкого контраста. Высокое разрешение обеспечивает детализацию, но именно чувствительность определяет степень выделения объекта на фоне.
Выбор между тепловизионным прицелом и монокуляром. Монокуляр применяется для задач сканирования местности и локализации движения. Прицел используется при необходимости поражения цели и обеспечения точности выстрела. Для повышения общей эффективности практикуется совместное использование обоих типов устройств.
Способность тепловизионной оптики видеть сквозь стены или стекло. Данная способность отсутствует. Тепловое излучение не проникает сквозь твердые стены, а стандартное силикатное стекло блокирует инфракрасное излучение. Тепловизионная оптика регистрирует температуру поверхности объектов, а не излучение сквозь физические преграды.
Время автономной работы тепловизионной оптики. Время автономной работы зависит от типа сенсора, частоты обновления кадров, яркости дисплея и температуры окружающей среды. Большинство портативных устройств обеспечивает несколько часов непрерывной работы при нормальных условиях. Эксплуатация при отрицательных температурах приводит к существенному снижению времени работы.
