При эксплуатации тепловизионного оборудования в полевых условиях критическим параметром является разрешение микроболометра. Стандартные матрицы на рынке имеют размерность 1280, 640, 384 и 256 пикселей, каждая из которых применяется исходя из требуемых технических характеристик. Разрешение тепловизионного сенсора определяет количество пикселей, регистрирующих инфракрасное излучение, аналогично матрицам камер видимого диапазона. Увеличение количества пикселей повышает плотность точек измерения температуры, что физически обуславливает возможность обнаружения малоразмерных объектов на увеличенных дистанциях. В данном материале приводится технический разбор четырех типов матриц для обоснованного выбора оборудования под конкретные эксплуатационные задачи. Номенклатура устройств Nocpix формируется на основе типа сенсора и функционального оснащения по формуле: [Серия] + [Индекс матрицы] + [Фокусное расстояние объектива] + [Наличие дальномера (LRF)]. Индексы S, H, L и P соответствуют разрешениям 1280×1024, 640×512, 384×288 и 256×152. Например, в маркировке ACE S60R: ACE обозначает серию, S — матрицу 1280, 60 — объектив с фокусным расстоянием 60 мм, R — наличие лазерного дальномера. Ниже представлены технические характеристики каждого типа сенсоров.
Тепловизионный сенсор с разрешением 1280
Матрица размерностью 1280×1024 пикселей характеризуется максимальной плотностью детектирующих элементов. Данный сенсор формирует изображение с высокой степенью детализации, что обеспечивает возможность идентификации малоразмерных объектов даже при использовании максимальных значений цифрового зума. В линейке Nocpix матрицами 1280 оснащены монокуляры Vista S50R, а также прицелы ACE S60R и RICO 2 S75R. Модель Vista S50R комплектуется HD-сенсором 1280×1024 с показателем эквивалентной шуму разности температур (NETD) менее 15 мК и интегрированным лазерным дальномером, что обеспечивает стабильную регистрацию теплового излучения при различных метеоусловиях. Сенсор Gen-2 HD собственной разработки поддерживает частоту обновления кадров 50/60 Гц. Это техническое решение минимизирует задержку вывода кадров и обеспечивает корректное отображение объектов, движущихся с высокой угловой скоростью. В отличие от стандартных матриц, подверженных тепловым шумам и потере детализации, архитектура Gen-2 обеспечивает стабильное соотношение сигнал/шум.

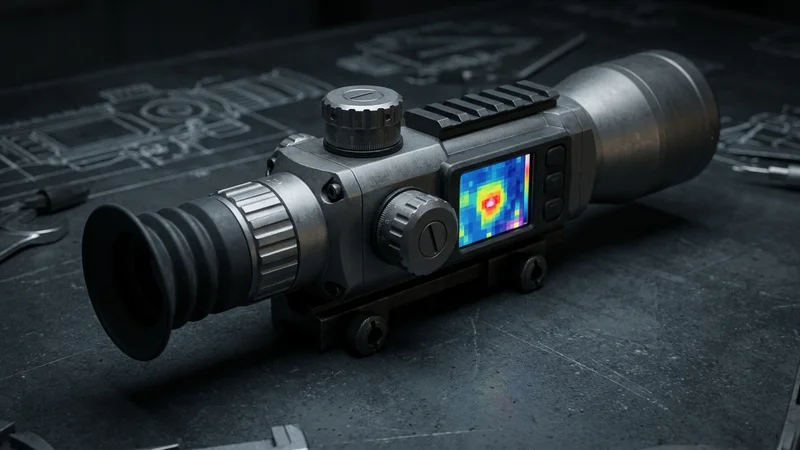

Тепловизионный сенсор с разрешением 640
Матрица размерностью 640×512 пикселей представляет собой компромиссное инженерное решение между вычислительной мощностью и стоимостью производства. Данным типом сенсоров комплектуются бинокли QUEST H50R, прицелы ACE H50R и монокуляры VISTA H50R. Тепловизионный прицел ACE H50R оснащен матрицей 640×512 с шагом пикселя 12 мкм и показателем NETD ≤ 15 мК, что гарантирует высокую температурную чувствительность. Объектив с фокусным расстоянием 50 мм и относительным отверстием F0.9 пропускает на 20% больше инфракрасного излучения на сенсор по сравнению со стандартной оптикой F1.0. Использование линз с высоким коэффициентом пропускания дополнительно снижает оптические потери. Вывод изображения осуществляется через круглый AMOLED-дисплей с разрешением 2560×2560 пикселей и оптической системой окуляра, обеспечивающей оптическое увеличение от 1x до 3x для детального изучения термограммы.

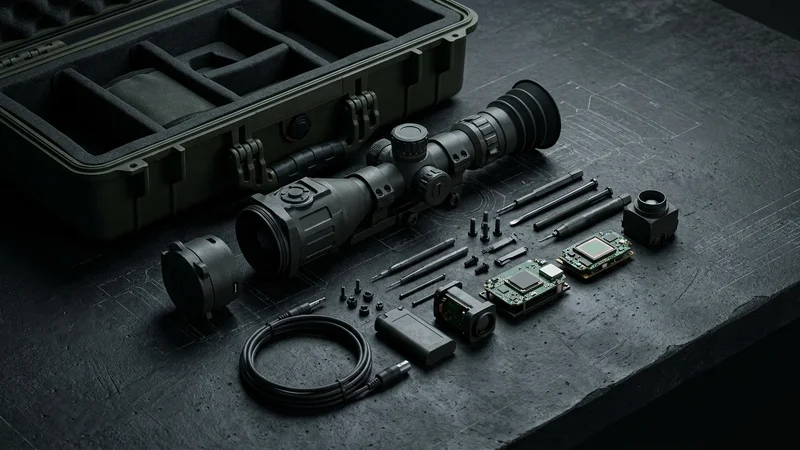

Тепловизионный сенсор с разрешением 384
Сенсор с разрешением 384×288 пикселей является базовым стандартом для типовых задач тепловизионного наблюдения. Несмотря на сниженное количество пикселей, матрица обеспечивает достаточную плотность данных для обнаружения и распознавания теплоконтрастных целей. Оборудование данного класса выбирается операторами с ограниченным бюджетом или при первичном освоении тепловизионной техники; стоимость таких устройств составляет 2000 евро и ниже. В линейке Nocpix этот сенсор применяется в прицелах Bolt L35R и монокулярах Lumi LRF L35R. Модель Lumi LRF L35R с матрицей 384 оптимизирована для решения промысловых задач на открытых пространствах и в лесных массивах. Массогабаритные характеристики устройства позволяют интегрировать его в состав носимого снаряжения для оперативной идентификации объектов в полевых условиях.
Тепловизионный сенсор с разрешением 256
Матрица размерностью 256×152 (общее количество пикселей — 49 152) обладает минимальной разрешающей способностью в линейке, однако генерирует термограммы, пригодные для решения узкоспециализированных задач на коротких дистанциях. Устройства на базе данного сенсора отличаются минимальной себестоимостью. Прицел Bolt P25R оснащен матрицей 256 и интегрированным лазерным дальномером для точного измерения дистанции до объекта. Прибор позиционируется в ценовой категории до 1000 евро и является единственным в своем классе устройством, соответствующим базовым техническим требованиям к надежности и функциональности, что делает его целесообразным выбором для начинающих операторов или при жестких бюджетных ограничениях.
Методология выбора тепловизионного сенсора
При подборе тепловизионной матрицы требуется анализ технических задач, условий эксплуатации и бюджетных ограничений. Сенсор 1280 обеспечивает максимальную плотность пикселей, что целесообразно при высоких требованиях к детализации термограммы. Матрица 640 представляет собой сбалансированное решение по соотношению производительности и стоимости. Сенсор 384 закрывает базовые потребности в тепловизионном наблюдении при ограниченном бюджете. Матрица 256 является решением начального уровня с минимальной стоимостью аппаратной части.
Номенклатура Nocpix включает устройства на базе всех четырех типов матриц, каждый из которых имеет строго определенные физические ограничения и профильные сценарии применения. Анализ технических характеристик микроболометров и сопоставление их с физикой решаемых задач является обязательным условием для корректного подбора оптико-электронного комплекса, повышая общую эффективность выполнения полевых задач.
