RikaNV Strekoza BRF-2000

Баллистический лазерный дальномер RikaNV Strekoza BRF-2000 — накладной модуль для стрельбы на дальние дистанции, который устанавливается на ложе винтовки или на дневной прицел и измеряет дистанцию до цели, угол места и метеоусловия для расчёта баллистической поправки. Дальность измерения — от 5 м и до 2000 м по зданиям, точность ±1 м, встроенный баллистический калькулятор считает точку падения по данным замера и метеодатчиков, а по Bluetooth 5.0 данные передаются в баллистические приложения RIK и «Новая баллистика». Корпус защищён по IP67, масса с батареей — 250 г.

Дальность измерения составляет от 5 м и до 2000 м по зданиям — крупной отражающей цели, по которой задаётся паспортная верхняя граница; по зверю и малоконтрастным целям рабочая дистанция меньше. Нижняя граница 5 м — минимальная дистанция, с которой прибор выполняет замер.

Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась от цели в приёмник; дистанция вычисляется по времени прохождения импульса. Достижимая дальность определяется силой обратного сигнала: чем меньше излучения возвращается в приёмник, тем короче дистанция, на которой замер ещё выполняется, а при слишком слабом возврате результат отсутствует. Три фактора ослабляют обратный сигнал: свойства поверхности цели, угол её наклона к лучу и состояние атмосферы между прибором и целью.

Поверхность цели. Обратный сигнал зависит от того, что поверхность делает с попавшим на неё излучением. Часть материалов поглощает его; гладкая поверхность — стекло, спокойная вода, мокрый асфальт — отражает зеркально, и при наклонном попадании отражённая энергия уходит мимо приёмника; прозрачная поверхность частично пропускает излучение сквозь себя, и по стеклу возможен возврат как от самой поверхности, так и от объекта за ней. По воде, мокрой дороге, стеклу и ряду тёмных покрытий паспортная верхняя граница может не достигаться. Матовый характер поверхности сам по себе не означает слабый возврат: светлая матовая поверхность рассеивает излучение во все стороны, включая направление на приёмник, и даёт устойчивый сигнал, тогда как некоторые матовые материалы возвращают мало. Видимый глазом тёмный цвет также не определяет отражение на длине волны измерительного лазера: материал, тёмный в видимом свете, может отражать иначе в рабочем спектре прибора.

Угол поверхности. При наклонном попадании луча часть отражённой энергии уходит в сторону от приёмника, и чем ближе поверхность к зеркальной, тем большая доля сигнала теряется при отклонении от перпендикуляра. Обратный сигнал ослабевает, и дистанция, на которой замер ещё выполняется, уменьшается. Это не сводится к правилу «только строго перпендикулярно»: рассеивающая поверхность возвращает часть излучения и при заметном наклоне, а результат определяется сочетанием угла, материала и характера отражения.

Возврат от атмосферы. Капли тумана и дождя, а также взвешенные частицы дымки рассеивают лазерное излучение на пути к цели и обратно, ослабляя сигнал от нужного объекта. Возможны два следствия: прибор не получает результат либо принимает более близкий возврат от капель или частиц за сигнал цели и показывает расстояние не до выбранного объекта. Речь именно о взвешенных каплях и частицах — влажный воздух как таковой ложной цели не образует, но при выпадении капель в тумане ситуация меняется. Видимость объекта через прицел не гарантирует корректный лазерный замер: глаз различает цель сквозь дымку, а измерительный импульс при этом ослабляется рассеянием.

Точность измерения дальности ±1 м означает, что при повторных замерах по одной цели результат укладывается в этот допуск, и в баллистический расчёт входит дистанция, а не её оценка. На дальних дистанциях ошибка в дальности напрямую переводится в вертикальную ошибку точки падения, поэтому паспортная точность замера определяет качество всей дальнейшей поправки.

Расходимость луча — около 2×5 мрад: на дистанции 100 м измерительное пятно имеет размер примерно 0,2×0,5 м. Геометрия пятна задаёт, какой участок цели или фона участвует в замере, и это учитывается при наведении на объект с контрастными краями: если в пятно попадает и цель, и фон за ней, возврат приходит от обоих участков.

Режимы работы — одноточечное измерение и непрерывное сканирование. Точечный замер применяется по неподвижной цели: один импульс, один результат. Сканирование выполняет серию замеров подряд и подходит для движущейся цели или для поиска объекта на фоне, когда нужно уточнить, какая из дистанций относится к цели, а какая — к фону.

Класс лазерной безопасности — Class 1. Класс не отменяет предупреждения в конце описания: взгляд в выходное отверстие излучения и измерения в запрещённых условиях исключаются независимо от класса.

Встроенный баллистический калькулятор рассчитывает точку падения по измеренной дальности, углу места и метеоданным. Результат — поправка, которую стрелок вводит в прицел; решение о выстреле остаётся за стрелком.

Угол места цели измеряется в диапазоне ±90° с допуском ±1,5°. При стрельбе в горах, с вышки или по склону угол места меняет эффективную баллистическую дистанцию относительно измеренной прямой, и калькулятор учитывает это автоматически, без ручного пересчёта.

Метеоблок даёт калькулятору три входных величины. Датчик температуры измеряет от −40 °C до +60 °C с допуском ±1 °C — это предел измерения метеовхода баллистического расчёта; условия эксплуатации самого прибора этим диапазоном не задаются. Датчик влажности работает в диапазоне 0–100% с допуском ±5%, датчик давления — 500–1050 гПа с допуском ±2,4 гПа. Температура и давление определяют плотность воздуха, от которой зависит торможение пули, поэтому расчёт по текущим измеренным значениям точнее расчёта по данным, введённым вручную перед выходом.

RikaNV Strekoza BRF-2000 устанавливается на ложе (цевьё) винтовки или непосредственно на дневной прицел и направлен туда же, куда прицел. Замер выполняется из изготовки: стрелок не меняет положение, не перехватывает отдельный измерительный прибор и не выпускает цель из поля зрения прицела. При охоте по осторожному зверю или на стрельбище с ограниченным временем на выстрел это сокращает интервал между обнаружением цели и вводом поправки. Габариты 77×54×48 мм и масса 250 г с батареей задают дополнительную нагрузку на оружие. В комплект входит пульт управления, с которого замер запускается без снятия руки с оружия.

Данные замера передаются по Bluetooth 5.0 в баллистические приложения RIK и «Новая баллистика», где выполняется расчёт поправки по профилю патрона и оружия стрелка. Приложение хранит профили — начальную скорость, баллистический коэффициент, высоту прицела над стволом — и по полученной дистанции, углу и метеоданным выдаёт поправку под конкретный ствол и боеприпас.

Поддерживается синхронизация с анемометрами Kestrel: данные о ветре добавляются к метеоблоку дальномера, и расчёт получает горизонтальную поправку на ветер вместе с вертикальной.

Для интеграторов предусмотрены проводные интерфейсы UART (TTL 3,3 В) и USB.

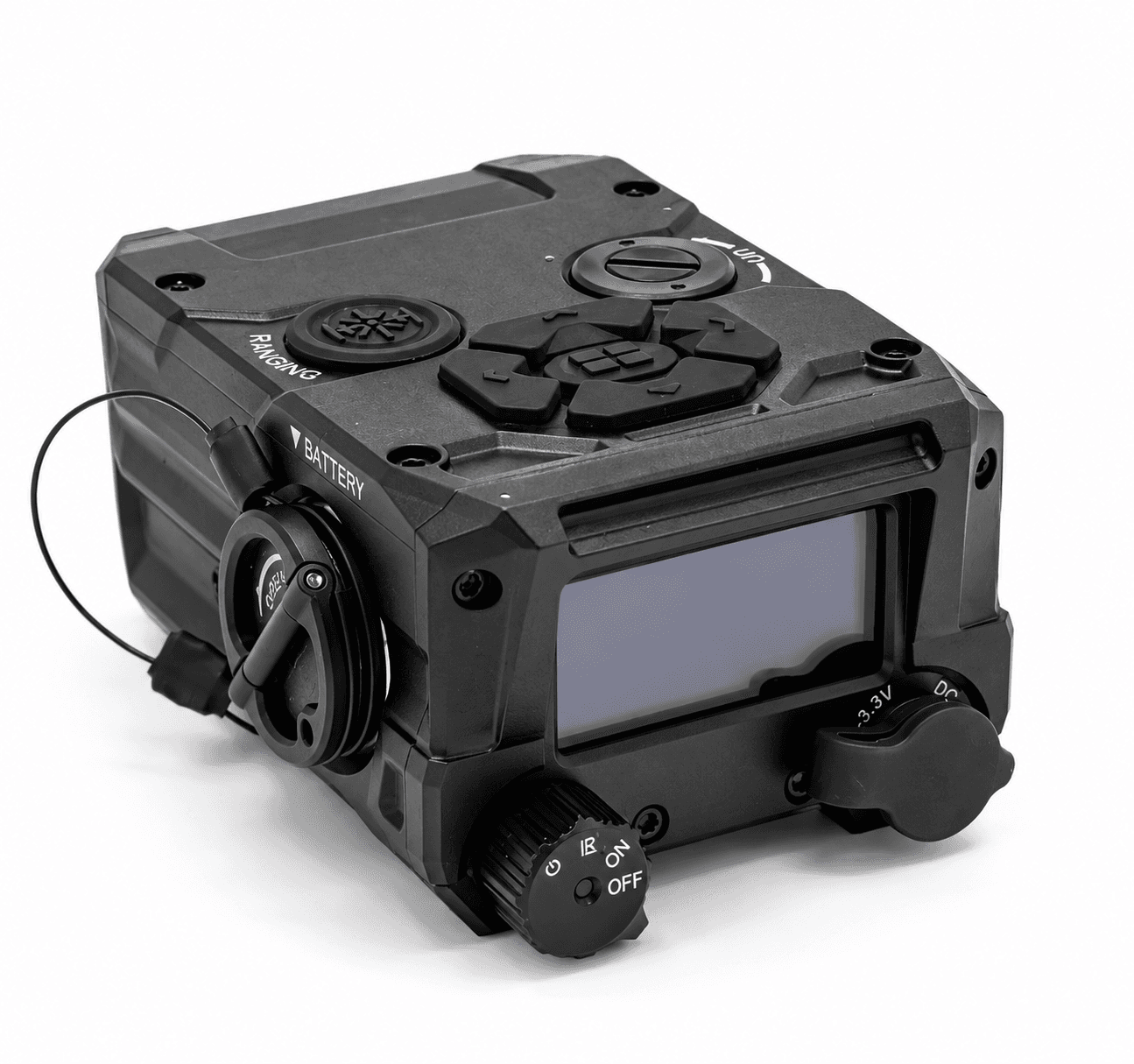

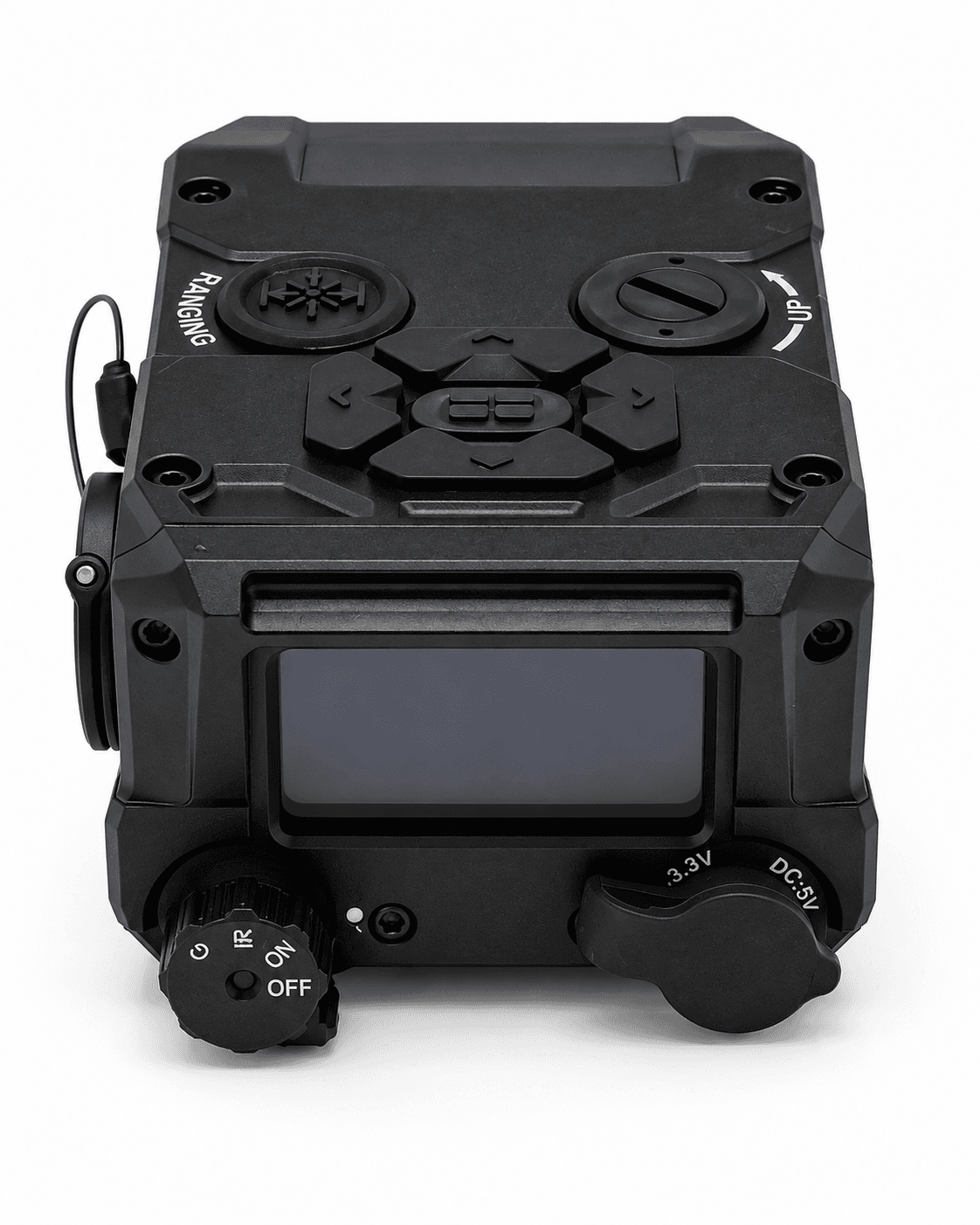

Результаты измерений и меню выводятся на OLED-дисплей диагональю 1,3 дюйма.

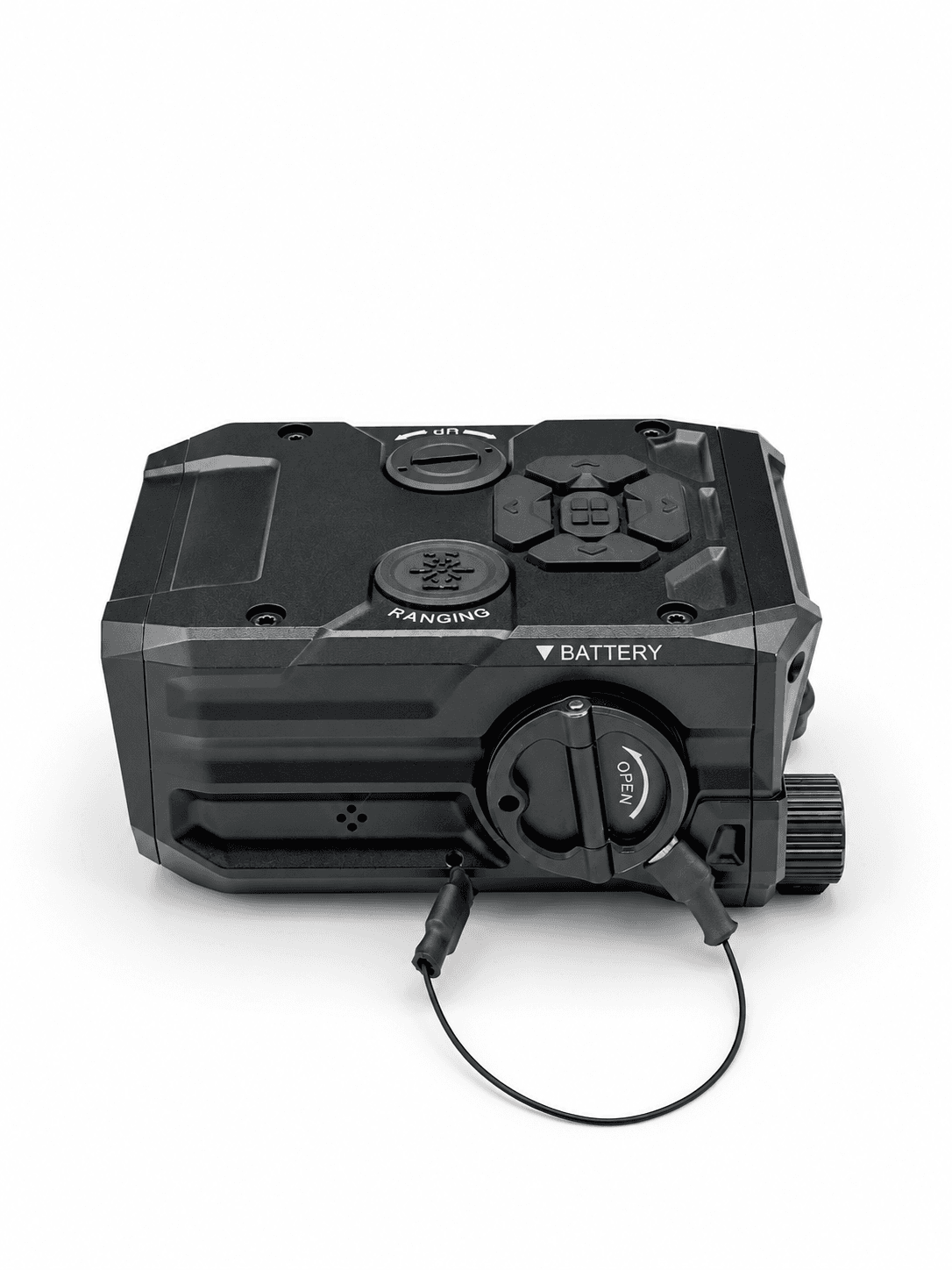

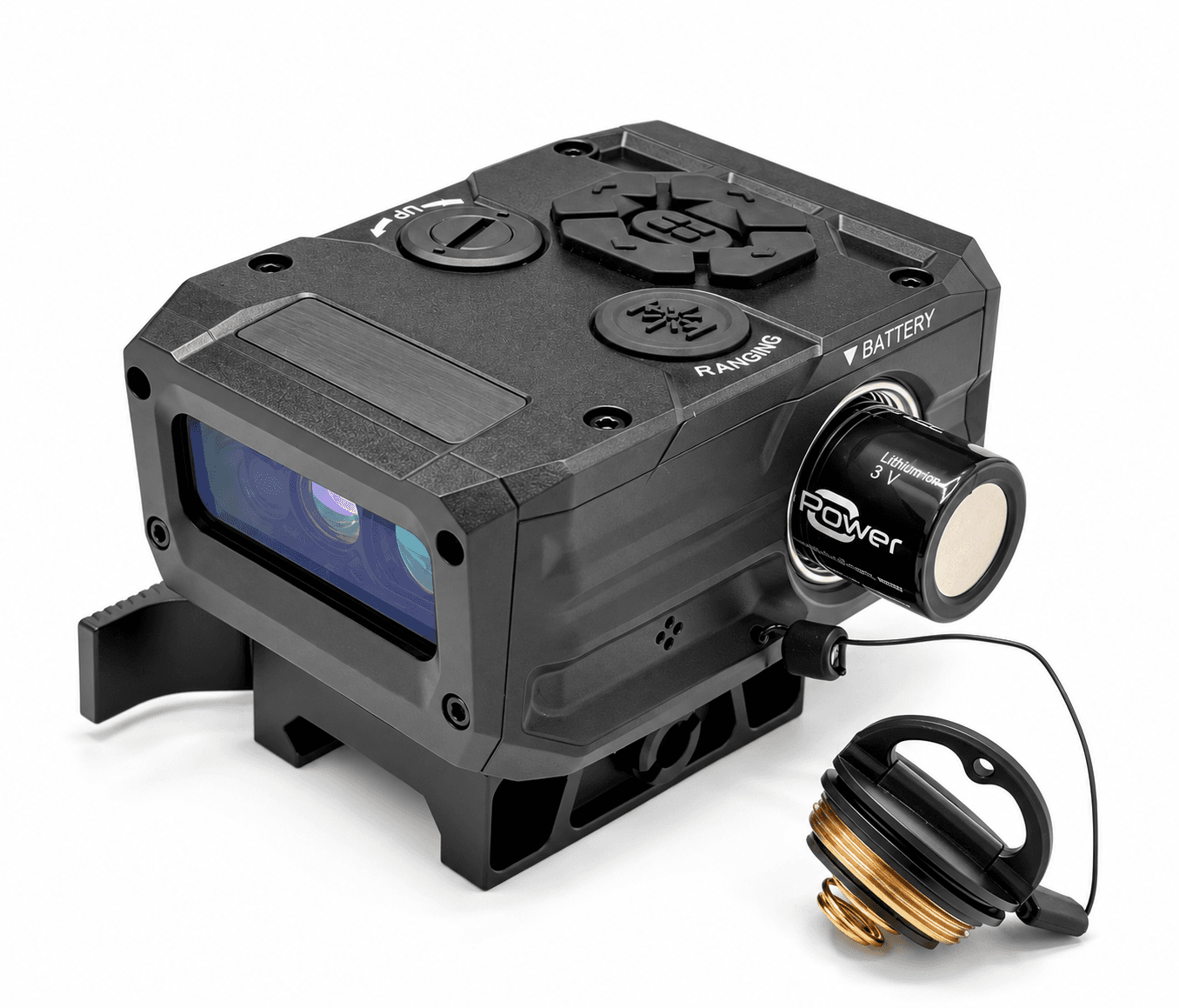

Питание — сменный литиевый аккумулятор CR123×1 или 16340×1 (в комплект поставки не входит, приобретается отдельно) с ресурсом до 5000 измерений. Сменность батареи переводит автономность в число взятых с собой элементов: на многодневном выезде замена аккумулятора выполняется в поле. Внешнее питание — DC 5 В.

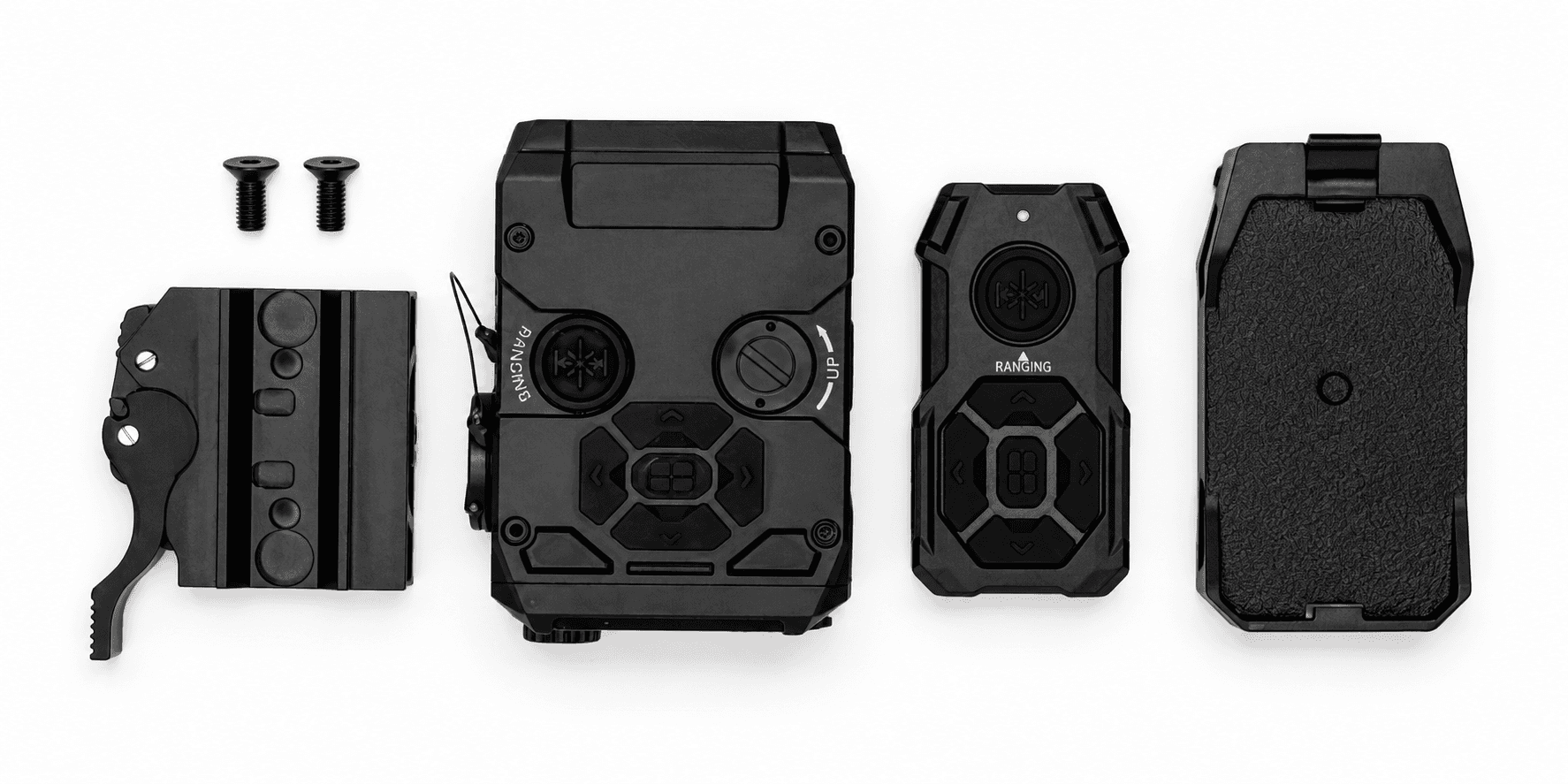

Дальномер, пульт управления, пристрелочная мишень, защитная крышка, салфетка для линз (12×12 см), руководство пользователя (элементы питания приобретаются отдельно). Степень защиты корпуса — IP67.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1). Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды. Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
