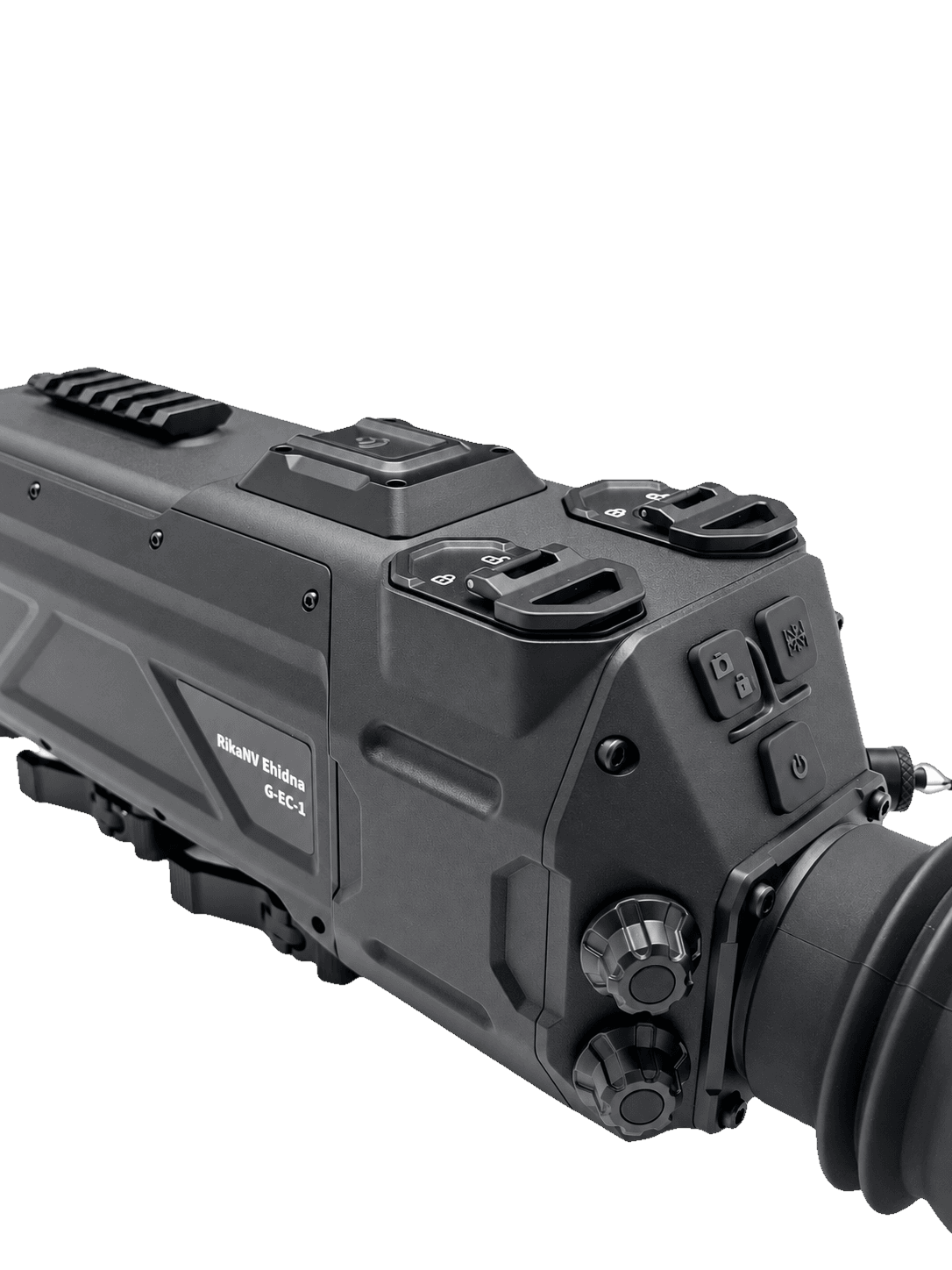

RikaNV Ehidna G-EC-1

Тепловизионная насадка-прицел (clip-on) RikaNV Ehidna G-EC-1 устанавливается перед объективом дневного оптического прицела кратностью 5×–30× и применяется автономно как самостоятельный прицел. Тракт наблюдения построен на охлаждаемом фотонном детекторе HOT-MWIR 640×512 с шагом пикселя 15 мкм и объективе с фокусным расстоянием 250 мм; паспортная дальность обнаружения цели 1,7×0,5 м — 4 600 м, дальность идентификации — 2 300 м при вероятности 99 %. Область применения — высокоточные винтовки крупного калибра: паспортная стойкость к ударной нагрузке до 1 500 G, крепление на планку Пикатинни (MIL-1913), защита корпуса IP67.

Дневной прицел остаётся на оружии с прежней пристрелкой и прежней прицельной маркой, а насадка встаёт перед его объективом и подаёт в него тепловую картину. Стрелок сохраняет вынос зрачка, посадку щеки, хват и все привычные поправки марки: тем же комплексом, что днём, ночью ведётся наблюдение по тепловому контрасту. При установке и снятии насадки кронштейн дневного прицела и его пристрелка не затрагиваются: после снятия оружие возвращается в дневную конфигурацию тем же прицелом.

Собственное оптическое увеличение насадки ×1 — конструктивное требование этой роли. Изображение передаётся в объектив дневного прицела в масштабе один к одному, а итоговую кратность выбирает стрелок кольцом дневного прицела в его штатном диапазоне 5×–30×. Прицельную марку в комплексе тоже даёт дневной прицел: насадка выступает модулем расширения уже собранной и пристрелянной системы.

Автономное применение возможно потому, что прибор несёт полный собственный тракт: детектор, объектив, микродисплей AMOLED, баллистический калькулятор и автономное питание. В этом режиме тепловая картина выводится на встроенный дисплей 0,37 дюйма, и прибор работает на оружии как самостоятельный тепловизионный прицел. Оба сценария выполняет одно и то же устройство без изменения конструкции.

В RikaNV Ehidna G-EC-1 установлен охлаждаемый фотонный детектор HOT-MWIR разрешением 640×512 с шагом пикселя 15 мкм, работающий в средневолновом инфракрасном диапазоне 3,4–5,1 мкм (MWIR, Mid-Wave Infrared). Встроенная микрокриогенная машина охлаждает сам детектор до рабочей температуры; охлаждается чувствительный элемент, а не наблюдаемая сцена. Понижение температуры уменьшает термически обусловленный тёмный ток и связанные с ним шумы, а поглощённые фотоны инфракрасного излучения создают в детекторе электрический сигнал напрямую.

Принцип регистрации отличается от неохлаждаемого микроболометра: там чувствительные элементы нагреваются поглощённым излучением, и электроника считывает изменение их сопротивления, поэтому криогенное охлаждение микроболометру не требуется. У фотонного детектора сигнал возникает без нагрева элемента. Различие принципа не тождественно различию спектра: полоса 3,4–5,1 мкм у этой насадки — средневолновая, тогда как микроболометры работают в длинноволновой полосе (LWIR, Long-Wave Infrared), и в атмосфере эти полосы ведут себя по-разному. Само охлаждение спектральную полосу не задаёт.

Практический механизм преимущества охлаждаемого тракта — низкий собственный шум: слабый полезный сигнал и малые различия теплового контраста выделяются на фоне отчётливее, что значимо при работе по удалённой цели с небольшим перепадом температуры относительно фона. Быстрый фотонный отклик допускает короткое время накопления, и при соответствующих настройках движущиеся объекты меньше смазываются. Частота обновления кадров 50 Гц определяет, как картинка ведёт себя при проводке и переносе прибора между целями; она относится к выводу изображения, а не к скорости отклика детектора.

Эксплуатационная цена охлаждения — выход на рабочий режим после включения и постоянное энергопотребление холодильной машины. С этим связана горячая замена батарейных блоков без отключения питания: прибор сохраняет режим при смене блока и повторного выхода на него не требует. Дальность работы определяется всем трактом — детектором, объективом, прозрачностью атмосферы и контрастом объекта; охлаждение не отменяет влияние тумана и осадков.

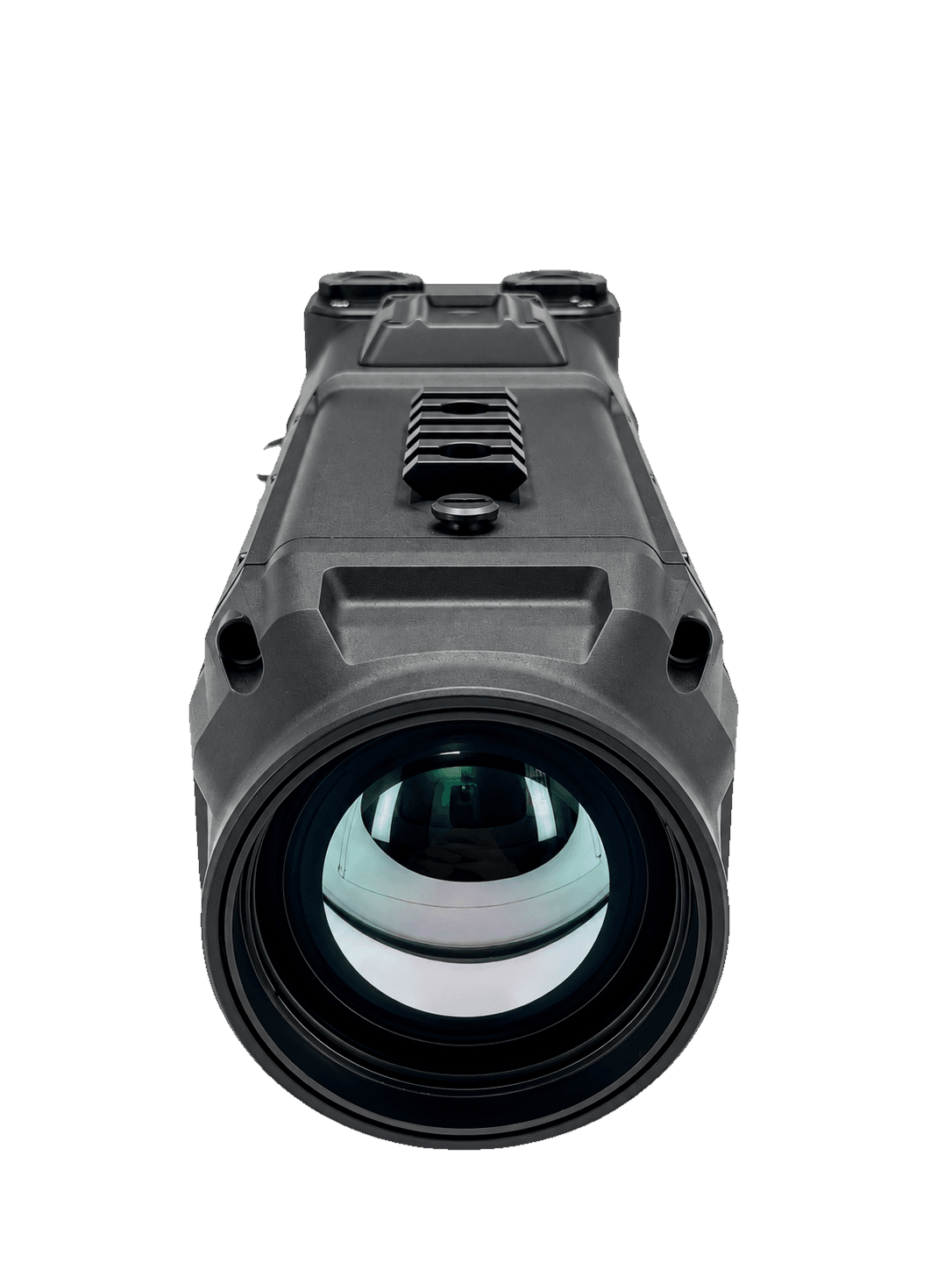

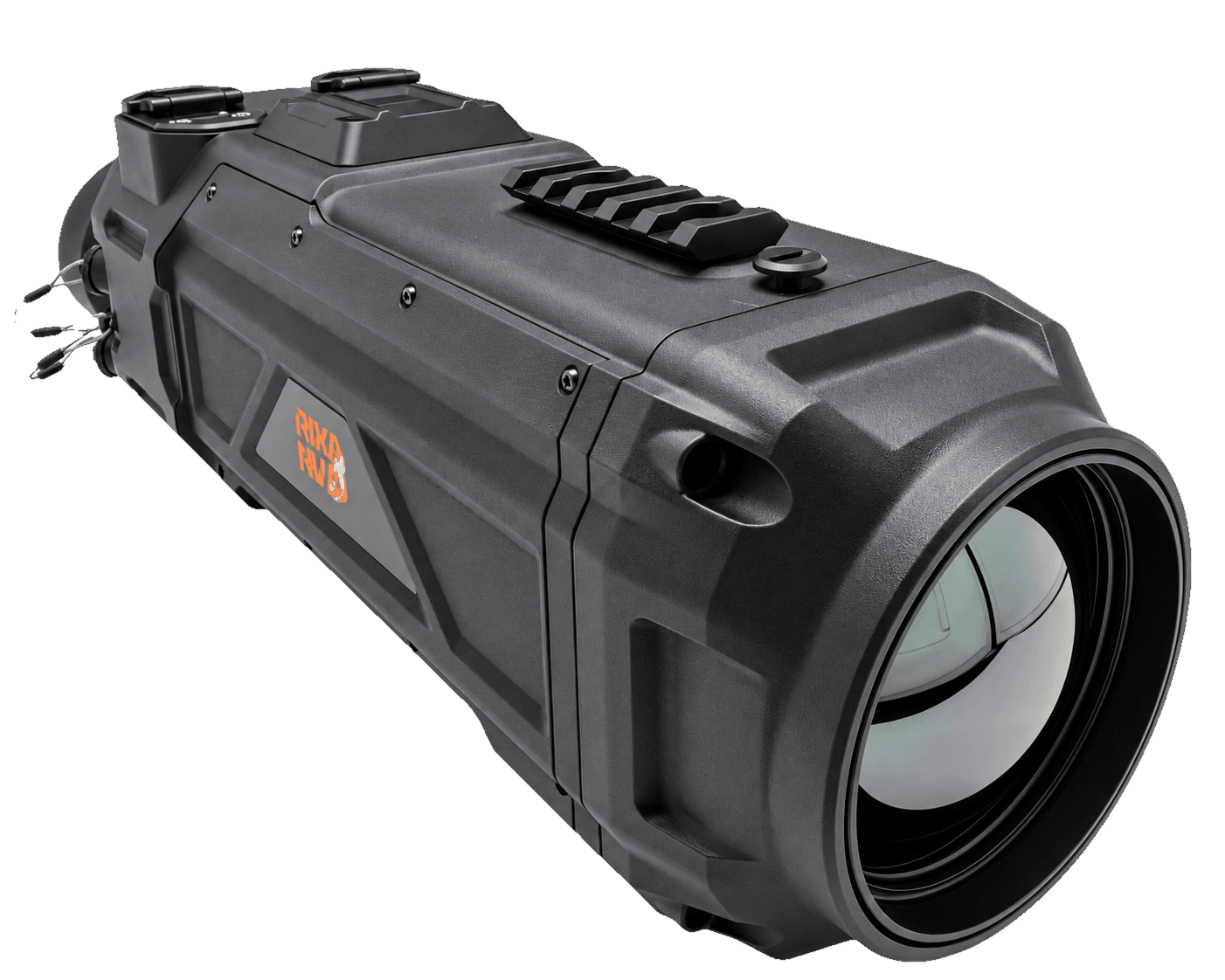

Объектив с фокусным расстоянием 250 мм и относительным отверстием F/5.5 формирует угловое поле зрения 2,2°×1,8°. Длинный фокус — прямая причина и узкого поля, и большой паспортной дальности: изображение цели проецируется на детектор крупно, поэтому та же цель занимает больше пикселей и различима дальше, а поле при этом сужается. Такая оптика рассчитана на работу по удалённой цели, а не на широкий обзор местности; поиск ведётся проводкой по сектору.

Линзы объектива выполнены из германия (Ge) — материала, который пропускает излучение рабочей полосы 3,4–5,1 мкм и сохраняет оптические свойства во всём диапазоне рабочих температур от −40 °C до +60 °C. Автофокус подстраивает резкость автоматически при смене дистанции до цели, без ручной подводки объектива при переносе с ближнего объекта на дальний.

Электронный зум 1–4× укрупняет уже снятый кадр 640×512 интерполяцией: он приближает фрагмент изображения на дисплее, но к числу физических детекторов ничего не добавляет. С кратностью дневного прицела электронный зум не перемножается: итоговое увеличение комплекса задаёт дневной прицел, а зум относится к масштабу кадра внутри насадки.

Паспортная дальность обнаружения цели 1,7×0,5 м при вероятности 99 % — 4 600 м, дальность идентификации той же цели при тех же условиях — 2 300 м. Оба числа — оценка производителя по собственной методике при указанных условиях цели и вероятности. Обнаружение означает, что в кадре виден тёплый объект без его типа и деталей; идентификация — различимы детали, позволяющие опознать объект. Дальность идентификации описывает возможности наблюдения при заданных условиях, а не дистанцию стрельбы.

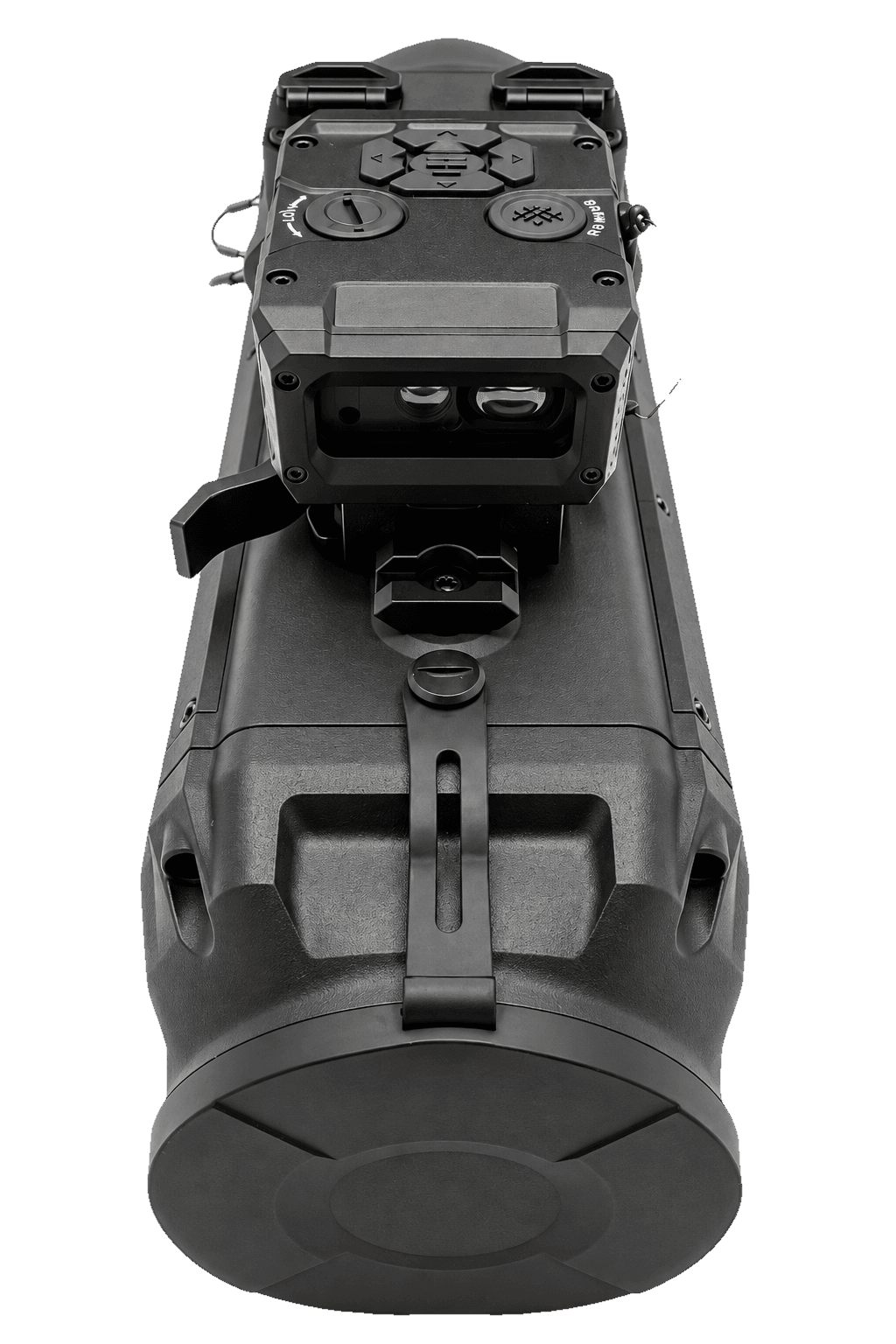

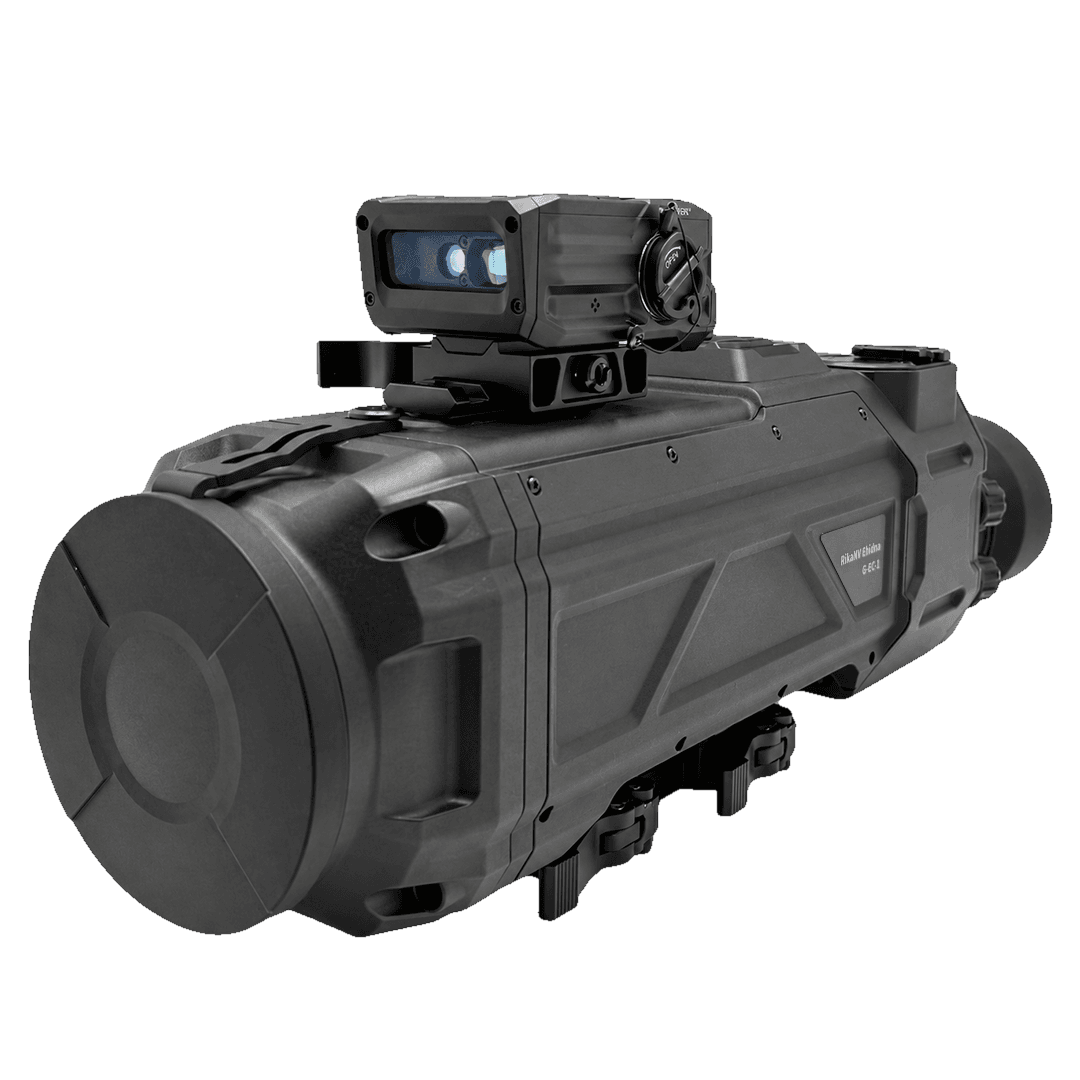

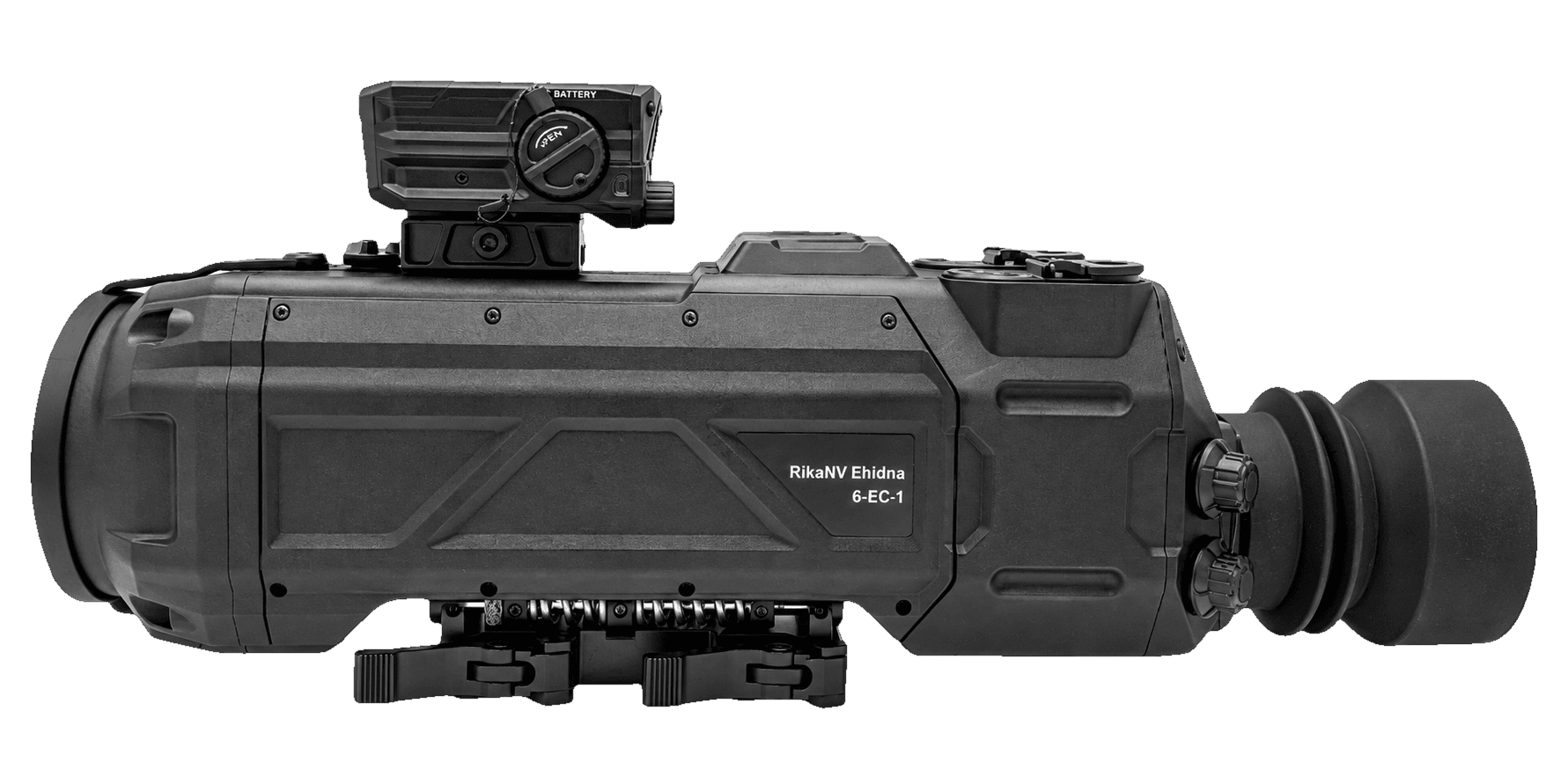

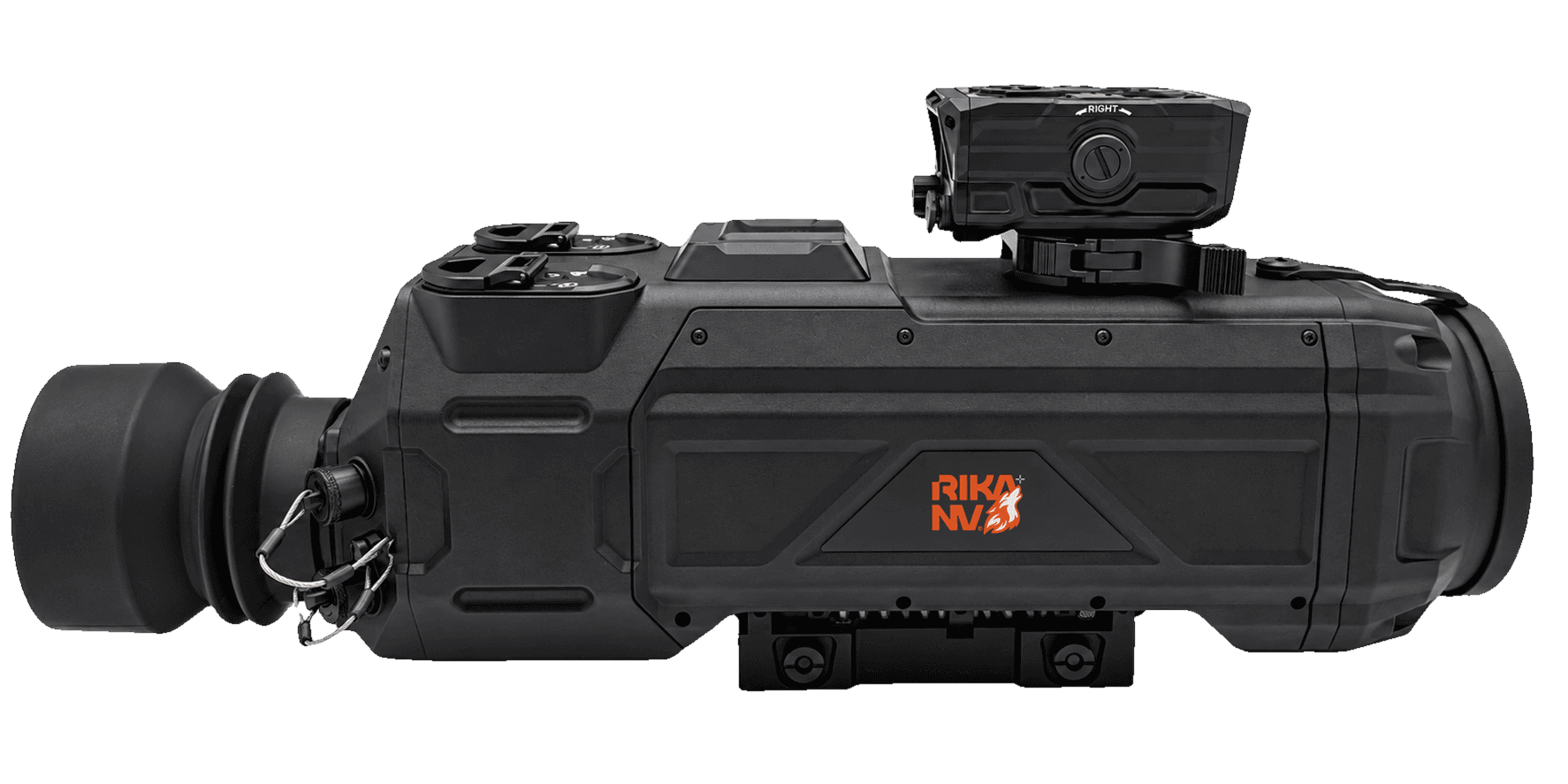

Лазерный дальномер к RikaNV Ehidna G-EC-1 приобретается отдельно, устанавливается на насадку как съёмный модуль и снимается с неё. К насадке подключаются дальномеры серии RikaNV Strekoza; стык обеспечивает кабель подключения дальномера (7-pin → 5-pin), который входит в комплект поставки как оснастка, тогда как сам модуль дальномера в комплект не входит. Паспортные дальности, точность и нижняя граница измерения принадлежат конкретной модели дальномера и в характеристиках насадки не заданы. Канал измерения дистанции появляется в комплексе после установки модуля: именно от него баллистический калькулятор получает дистанцию до цели.

Паспортная максимальная дальность дальномера серии RikaNV Strekoza — верхняя граница «до», указанная производителем модуля для заданного в его паспорте типа цели и условий. На произвольной поверхности и при любой погоде эта граница не гарантируется по трём причинам, каждая из которых связана с тем, как формируется обратный сигнал.

Отражение от цели. Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась от объекта в приёмник. Дистанция вычисляется по времени прохождения импульса, поэтому результат существует, только если обратный сигнал превысил порог регистрации. Слабый возврат сокращает достижимую дистанцию либо приводит к отсутствию результата. Причины слабого возврата различны: поверхность поглощает излучение; рассеивает его в разные стороны, и лишь малая доля попадает в приёмник; отражает зеркально мимо приёмника; пропускает излучение сквозь себя. Вода, мокрый асфальт, стекло, тёмные покрытия и некоторые матовые материалы дают такой ослабленный возврат, и по воде, мокрой дороге или стеклу паспортная максимальная дальность может не достигаться. Стекло — отдельный случай: возврат может прийти как от самой поверхности, так и от объекта за ней, и показанное расстояние тогда относится к тому, что вернуло сигнал. Матовость сама по себе не делает цель плохим отражателем: светлая матовая поверхность рассеивает излучение во все стороны, и доля, попадающая в приёмник, оказывается устойчивой. Видимый тёмный цвет также не доказывает слабое отражение — оценка глазом относится к видимому свету, а дальномер работает на длине волны лазера, где отражающие свойства материала могут отличаться.

Угол поверхности. Приёмник дальномера расположен рядом с излучателем, поэтому измерению нужна та часть отражённого излучения, которая возвращается назад вдоль луча. Когда луч падает на поверхность под наклоном, направление зеркального отражения отклоняется от направления на прибор на удвоенный угол падения: чем сильнее наклон, тем дальше от приёмника уходит основная доля отражённой энергии. Для гладкой или зеркальной поверхности — стекла, спокойной воды, мокрого покрытия, полированного металла, окрашенного борта — это означает, что при наклонном визировании обратно приходит лишь малая часть излучения либо не приходит ничего: обратный сигнал ослабевает, и максимальная дистанция измерения по такому объекту уменьшается по сравнению с тем же объектом, обращённым к прибору фронтально. Одновременно с наклоном растёт площадь пятна, которое лазерный луч рисует на поверхности: энергия импульса распределяется по вытянутому участку, и на единицу площади её приходится меньше, а возврат от разных точек этого пятна приходит с разной задержкой, поэтому отклик размывается во времени и слабее выделяется на фоне шума. Эта зависимость не сводится к условию строго перпендикулярного луча: результат определяется совместно углом, материалом и характером отражения. Шероховатая поверхность рассеивает излучение в широкий телесный угол, и доля, направленная обратно к прибору, сохраняется при наклоне, пусть и убывает по мере роста угла; гладкая поверхность при том же наклоне может отправить весь возврат мимо приёмника. Поэтому наклонная скальная стенка или склон с растительностью остаются измеряемыми целями, тогда как наклонная гладкая плоскость перестаёт возвращать сигнал раньше. У объектов сложной формы — техники, строений — результат складывается из возвратов от тех фрагментов, которые обращены к прибору, и показанное расстояние относится к ним, а не к геометрическому центру объекта. Численные пороги угла и доли потери дальности для конкретной модели дальномера характеристиками насадки не заданы.

Возврат от атмосферы. Капли тумана и дождя, снег и аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно. Первое следствие — ослабление сигнала от нужного объекта, вплоть до отсутствия результата. Второе — ложный замер: взвешенные капли или частицы, находящиеся ближе цели, сами возвращают часть излучения, и модуль может принять этот более близкий возврат за сигнал от объекта и показать расстояние не до выбранного объекта. Речь идёт о взвешенных каплях и частицах, а не о влажности воздуха как таковой: водяной пар не образует отдельной ложной цели. Видимость объекта через оптику или на тепловом изображении насадки корректность лазерного замера не гарантирует: тепловой тракт и лазерный канал работают на разных длинах волн и по-разному переносят те же условия. Автоматическое отсеивание тумана, капель и ложных возвратов для подключённого модуля характеристиками насадки не задано.

Эти пояснения описывают физику измерения и не разрешают эксплуатацию в условиях, которых требует избегать предупреждение в конце описания.

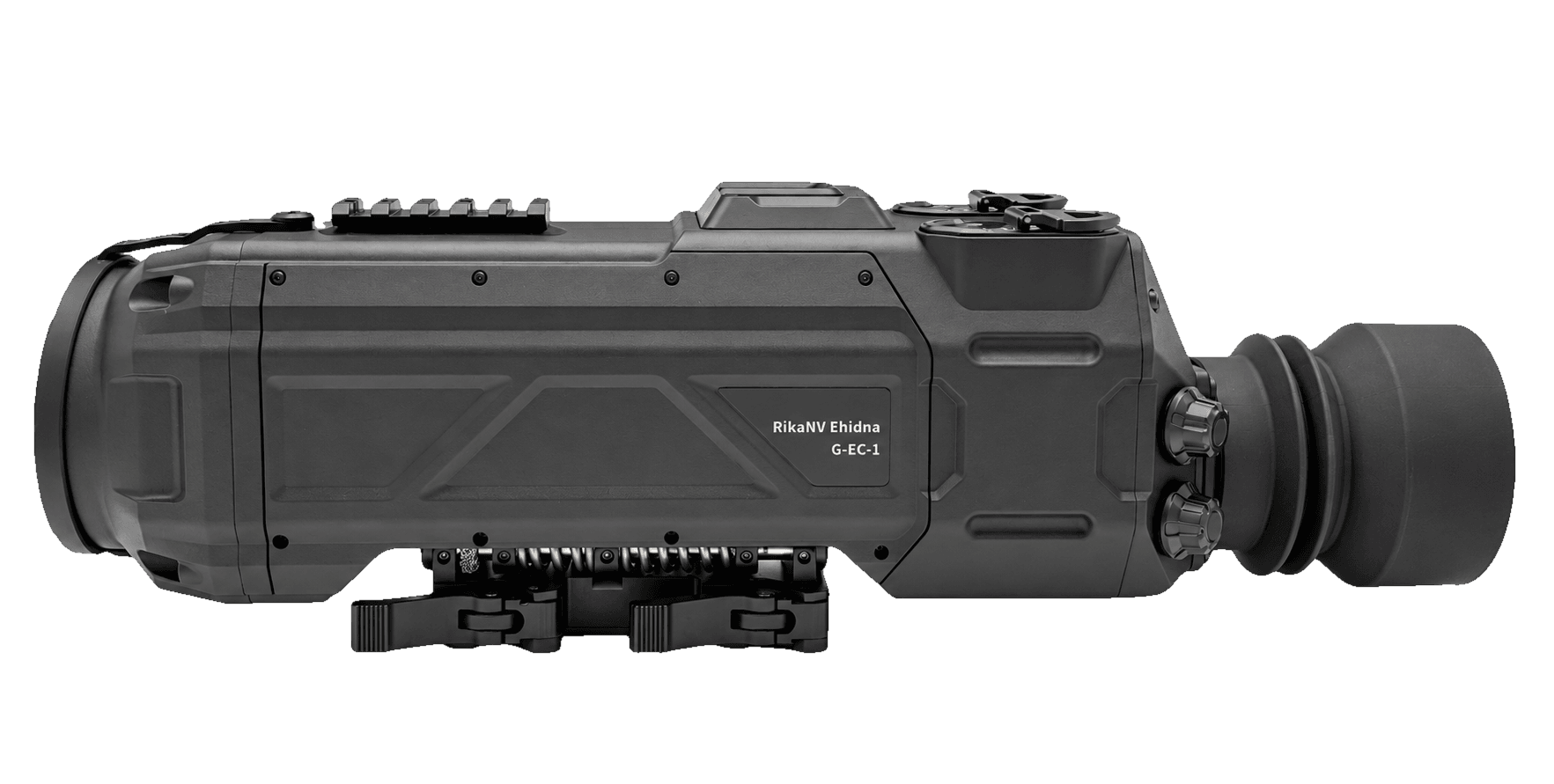

Насадка ставится на планку Пикатинни (MIL-1913) через монтажное седло с ручной блокировкой из комплекта. Совместимость с дневной оптикой задана двумя условиями установки: кратность дневного прицела в диапазоне 5×–30× и расстояние от насадки до объектива дневного прицела более 20 мм. Это условия корректной стыковки, а не перечень поддерживаемых моделей прицелов; итоговая кратность комплекса задаётся дневным прицелом.

Паспортная стойкость к ударной нагрузке — до 1 500 G при импульсе 1 Гц длительностью 0,3 мс. Величина характеризует перегрузку в указанных условиях измерения и относится к применению на высокоточных винтовках крупного калибра.

Микродисплей AMOLED разрешением 1 280×1 024 и диагональю 0,37 дюйма выводит тепловое изображение. Запас разрешения дисплея над матрицей 640×512 скрывает пиксельную структуру детектора, а высокий контраст AMOLED читается на тепловых силуэтах.

Шесть цветовых палитр — белое горячее, чёрное горячее, красное горячее, зелёное горячее, железно-красное, радуга — это представления одного и того же теплового сигнала под задачу: поиск тёплой точки на однородном фоне, разбор многослойного фона, длительное наблюдение с меньшей нагрузкой на глаз. Шесть режимов изображения — город, джунгли, полярный, пустыня, океан, наблюдение за птицами — пресеты обработки под доминирующий фон сцены: нагретые постройки, растительность, снег, песок, водная поверхность.

Баллистический калькулятор рассчитывает поправку по дистанции, полученной от подключённого съёмного дальномера серии RikaNV Strekoza, и по углам возвышения и крена с цифрового магнитного компаса. Компас выводит в индикацию азимут, угол возвышения и угол крена; два последних — входные величины расчёта и средство контроля завала оружия. Калькулятор выдаёт поправку, решение по выстрелу принимает стрелок.

ИИ-распознавание целей автоматически выделяет в кадре объекты двух классов — людей и транспортные средства. Функция помогает оператору находить и сортировать тёплые объекты на сложном фоне, например среди нагретых камней или строений; окончательная оценка объекта остаётся за наблюдателем.

Автозапись выстрела (RAV) запускает запись по импульсу выстрела и сохраняет момент для последующего разбора и подтверждения результата. Встроенный видеорекордер пишет фото в формате JPG и видео в формате MP4 во встроенную память объёмом 128 ГБ без внешнего регистратора. Вывод изображения на внешний монитор или устройство записи ведётся по Wi-Fi и по USB-C в режиме UVC (USB Video Class); интерфейс данных — USB.

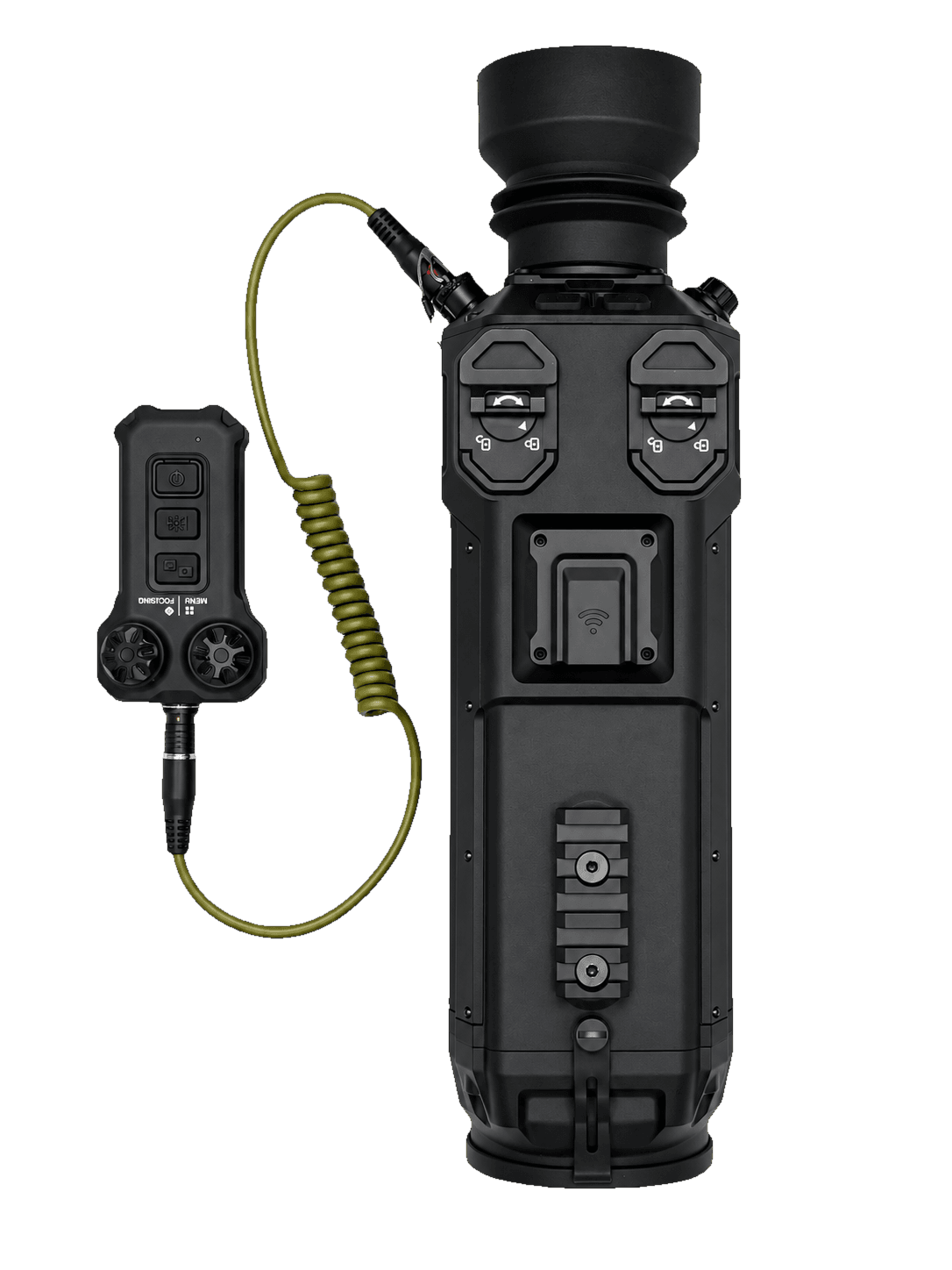

Пульт дистанционного управления входит в комплект и подключается проводом (кабель 13-pin → 4-pin) либо по Bluetooth. Управление с пульта позволяет менять настройки без снятия руки с оружия и без сбивания изготовки.

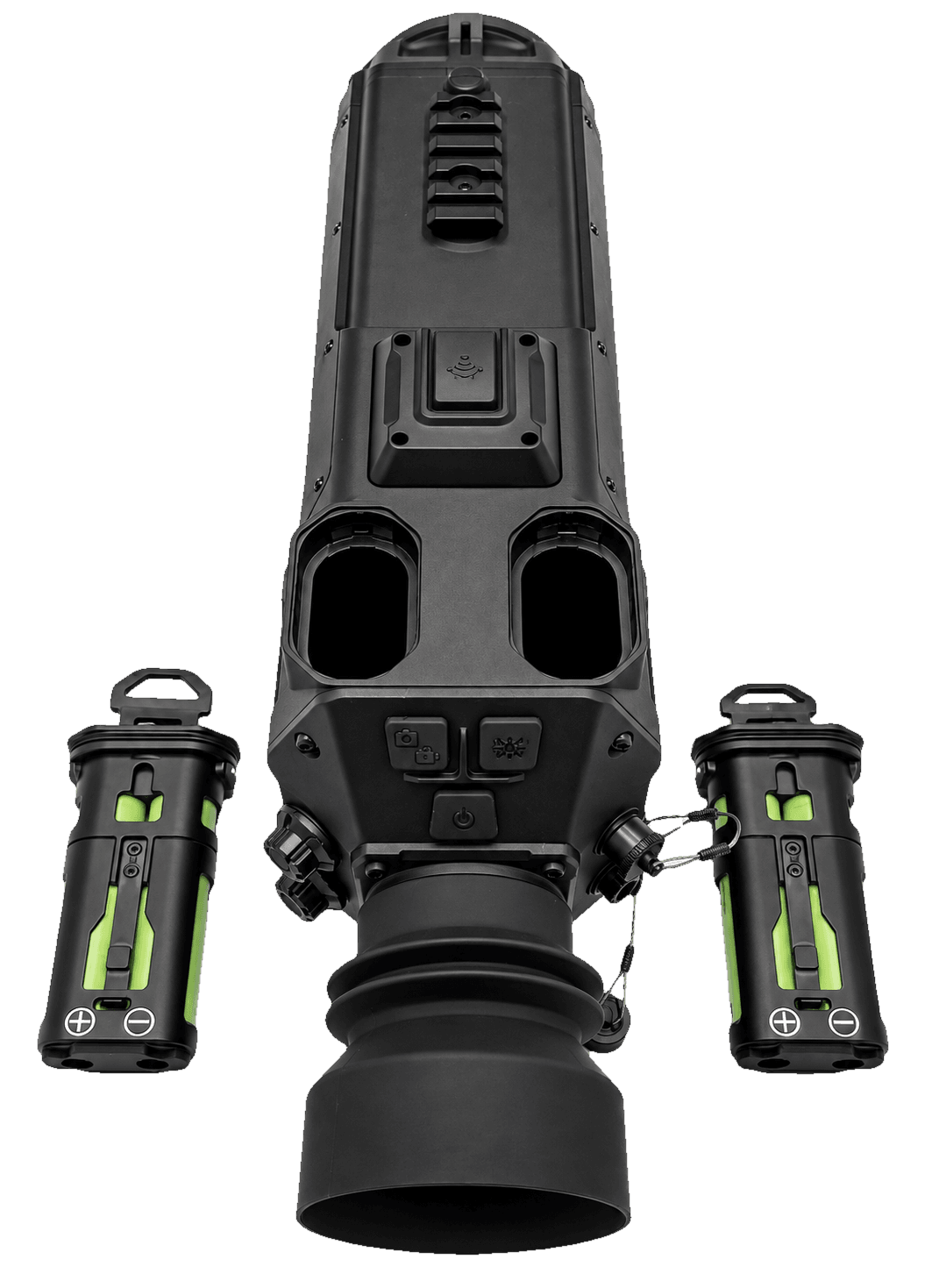

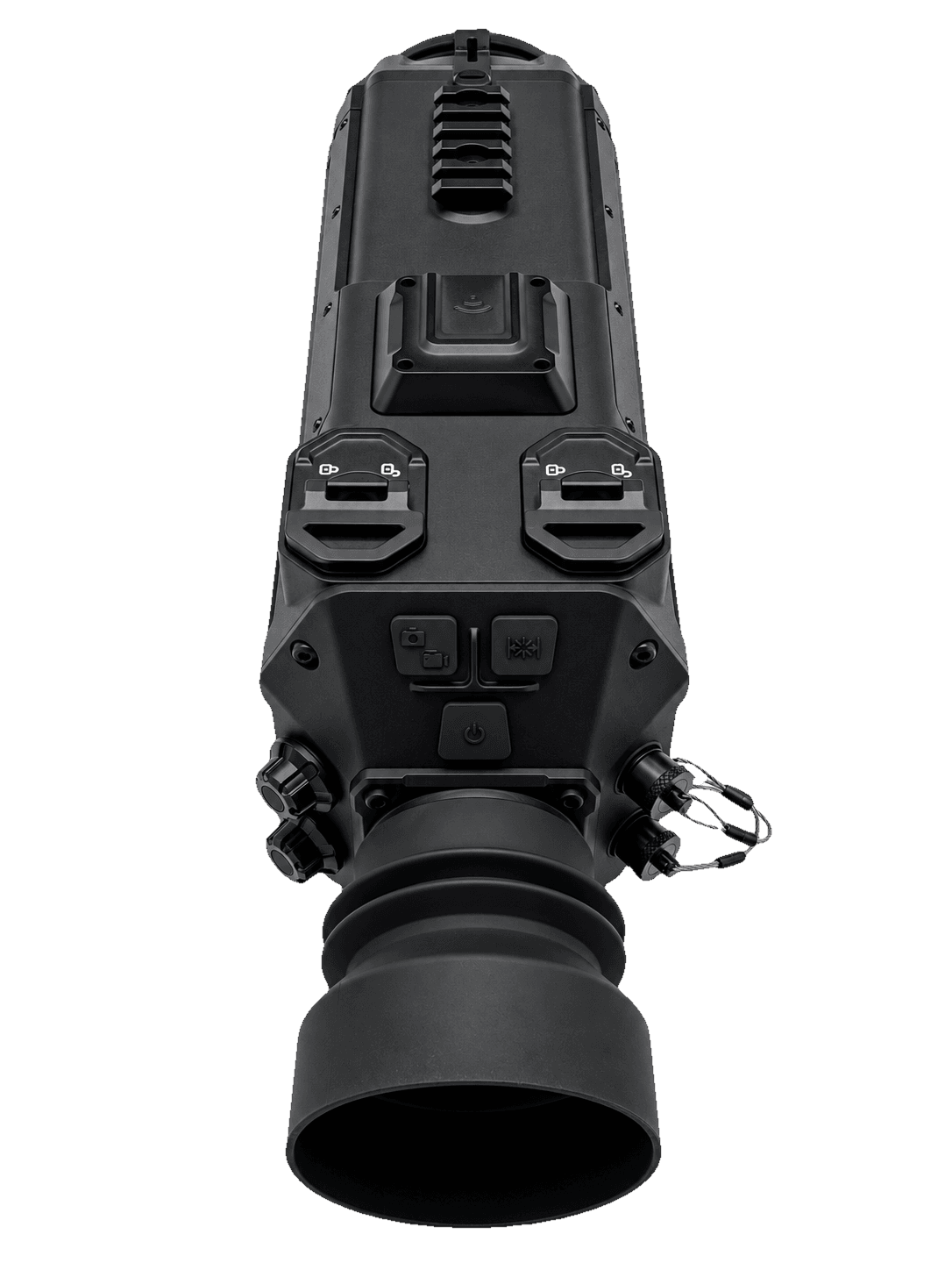

Питание обеспечивают четыре аккумулятора 18650, сгруппированные в два батарейных блока по 2 шт. Паспортное время автономной работы — до 5 ч на установленных блоках и до 10 ч с горячей заменой батарейных блоков. Горячая замена выполняется без отключения питания: сменный блок ставится при работающем приборе, охлаждаемый детектор сохраняет рабочий режим, поэтому автономность в выходе задаётся числом взятых блоков. Внешнее питание — DC 12–24 В (≥36 Вт) через кабель 13-pin → DC 12–24 В + USB из комплекта; это режим стационарного применения от внешнего источника.

Диапазон рабочих температур — от −40 °C до +60 °C. Степень защиты корпуса IP67 означает полную пылезащиту и стойкость к кратковременному погружению в границах стандарта.

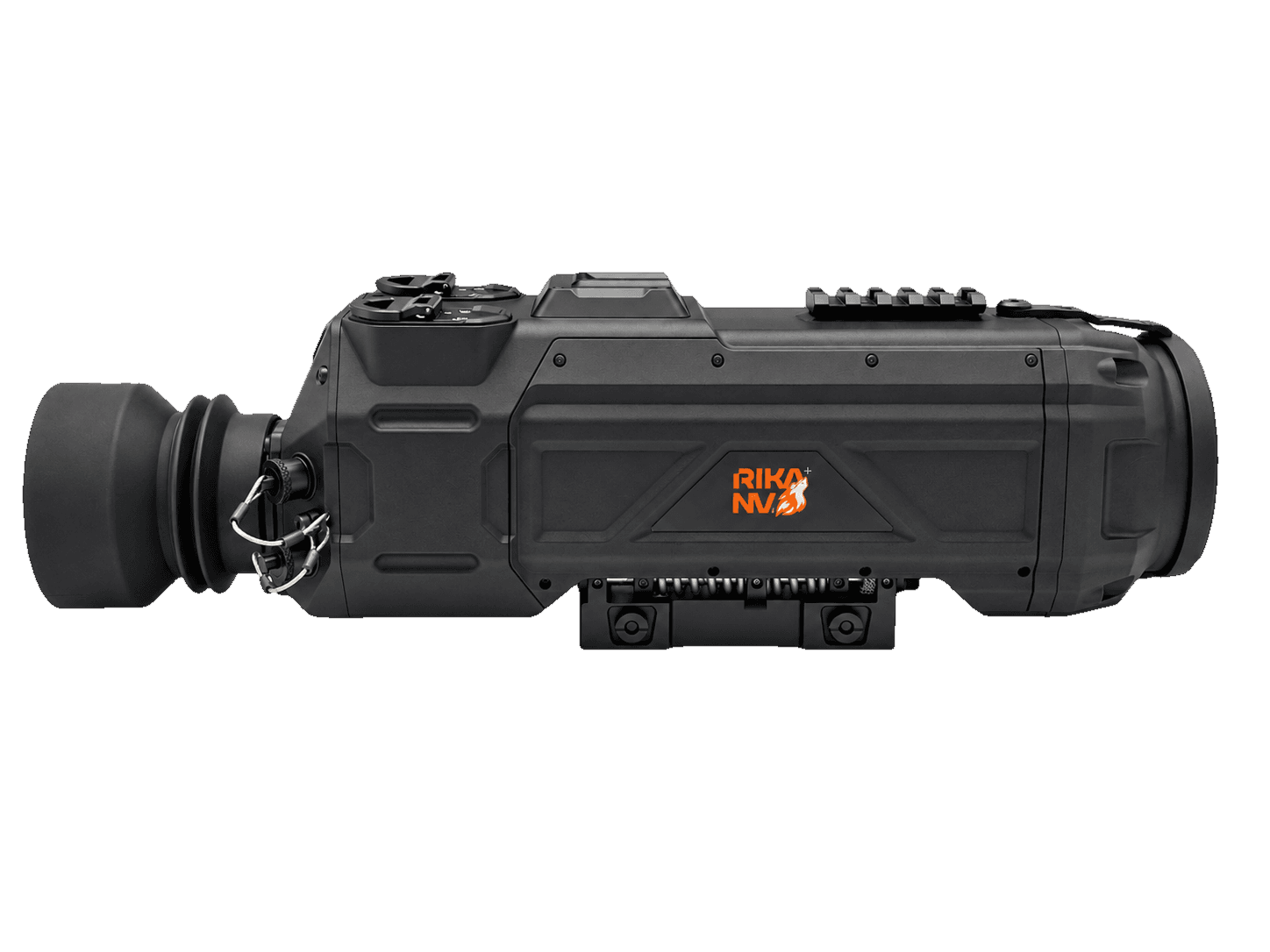

Габариты RikaNV Ehidna G-EC-1 — 283×94×104 мм, масса — менее 2 000 г. Эта масса прибавляется к оружию с уже установленным дневным прицелом, что учитывается при снаряжении тяжёлых винтовок.

В комплект поставки входят насадка-прицел, пульт дистанционного управления, монтажное седло с ручной блокировкой, два батарейных блока, кабель питания (13-pin → DC 12–24 В + USB), кабель подключения дальномера (7-pin → 5-pin), кабель подключения пульта (13-pin → 4-pin), бленда объектива, салфетка для оптики, ключ, монтажные винты и руководство пользователя. Седло, батарейные блоки и кабели — рабочая оснастка, без которой сценарии установки и питания неполны.

Предупреждения относятся к подключённому съёмному дальномеру серии RikaNV Strekoza, который приобретается отдельно.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
