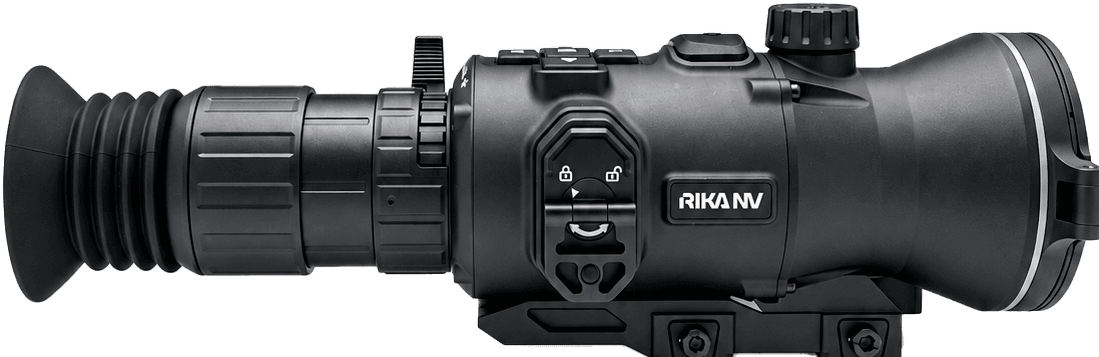

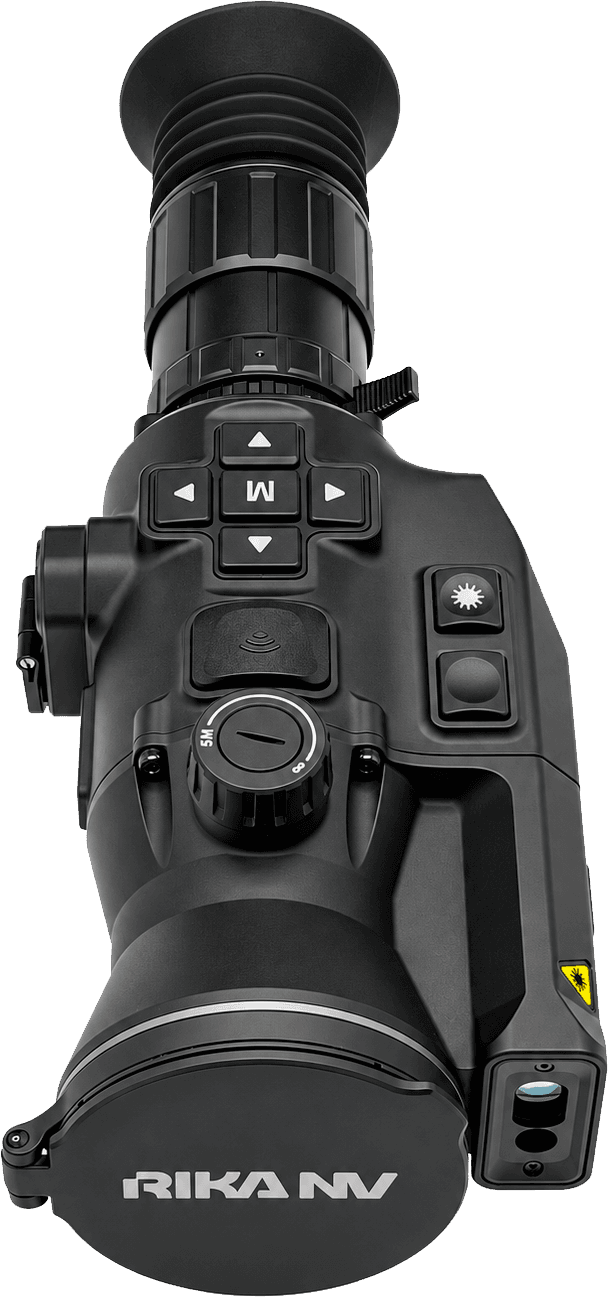

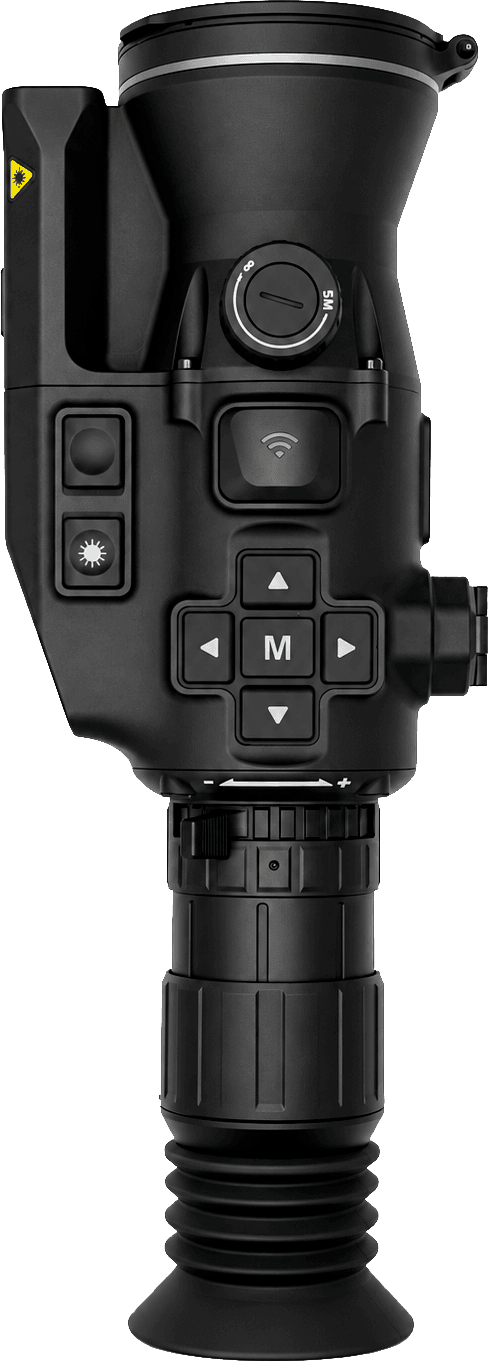

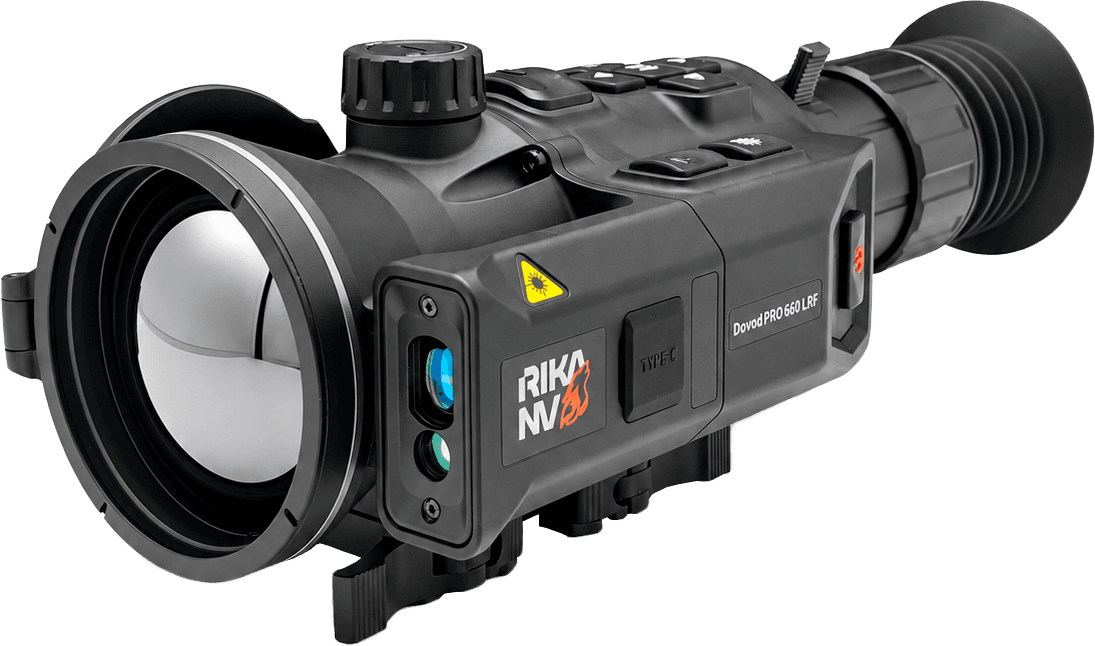

RikaNV Dovod Pro 660 LRF

Тепловизионный прицел RikaNV Dovod Pro 660 LRF на микроболометре VOx 640×512 с шагом пикселя 12 мкм, объективом 60 мм F/0.9 из германия и встроенным лазерным дальномером с диапазоном измерения 10–3 000 м. Прицел построен для поиска и стрельбы одной оптикой: сенсор с NETD (Noise Equivalent Temperature Difference) менее 12 мК и частотой 60 Гц читает слабоконтрастную сцену, дальномер с точностью ±1 м передаёт дистанцию в баллистический калькулятор, а стойкость к отдаче 7 000 Дж и быстросъёмное крепление Picatinny Rail определяют интеграцию с оружием. Линейка Dovod Pro — высшая линейка RikaNV в классе прицельной оптики.

Неохлаждаемая микроболометрическая матрица 640×512 регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм) и переводит разницу температур соседних участков в электрический сигнал, который после обработки выводится на дисплей. Сенсор на оксиде ванадия (VOx) — массив терморезисторов, меняющих электрическое сопротивление под действием падающего излучения; твердотельная конструкция без охлаждения выходит на рабочую картинку через несколько секунд после включения и рассчитана на ресурс порядка десятков тысяч часов, поэтому прицел готов к наблюдению сразу после подъёма к глазу.

Разрешение 640×512 вместе с шагом пикселя 12 мкм и фокусным расстоянием объектива 60 мм задаёт мгновенное поле зрения одного детектора IFOV (Instantaneous Field of View) 0,2 мрад: на дистанции 100 м один пиксель матрицы накрывает участок сцены около 2 см. Именно эта угловая детализация определяет, на какой дистанции силуэт зверя читается вместе с деталями — положением головы, конечностей, характером движения. Цифровой зум укрупняет уже снятую картинку через интерполяцию и сохраняет исходный уровень детализации, заданный оптическим разрешением сенсора.

NETD менее 12 мК — чувствительность всего тракта: сенсора, объектива F/0.9 и алгоритмов обработки вместе. Значение измерено в лабораторных условиях и описывает минимальную разницу температур, которую тракт различает на уровне шума. В поле это раннее чтение слабоконтрастной сцены: остывающий след на снегу, прогретая за день опушка, зверь на фоне нагретого грунта в первые часы после захода солнца, морось и туман, когда тепловой контраст между телом и фоном сжимается до долей градуса.

Диапазон 8–14 мкм соответствует пику собственного излучения объектов при земных температурах: тело зверя, нагретые камни и стволы деревьев излучают именно в этой полосе. Излучение LWIR проходит через атмосферную дымку, лёгкий дождь и туман с меньшим ослаблением, чем видимый свет, что и делает этот диапазон рабочим для ночной охоты и наблюдения в осадках. Частота 60 Гц означает обновление изображения 60 раз в секунду (каждые 16,7 мс) и влияет на плавность отображения движения. Обновление кадра с такой частотой входит в общее энергопотребление тракта и учтено в паспортной автономности.

Паспортная оценка производителя по собственной методике для ростовой фигуры 1,7×0,5 м: обнаружение 4 250 м, распознавание 1 420 м, идентификация 710 м; для крупного объекта 4,6×2,3 м — обнаружение 5 750 м, распознавание 1 920 м, идентификация 960 м. Эти значения получены при заводских порогах и с числами расчёта по критерию Джонсона в следующем разделе напрямую не сопоставляются.

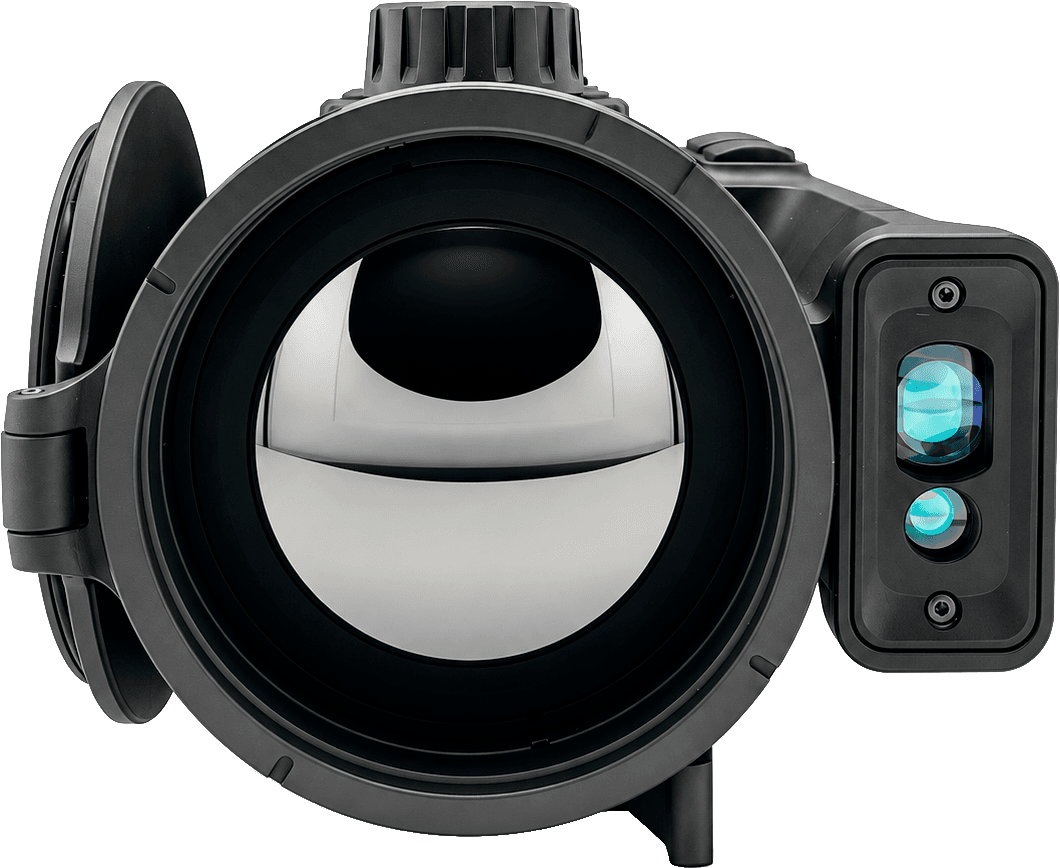

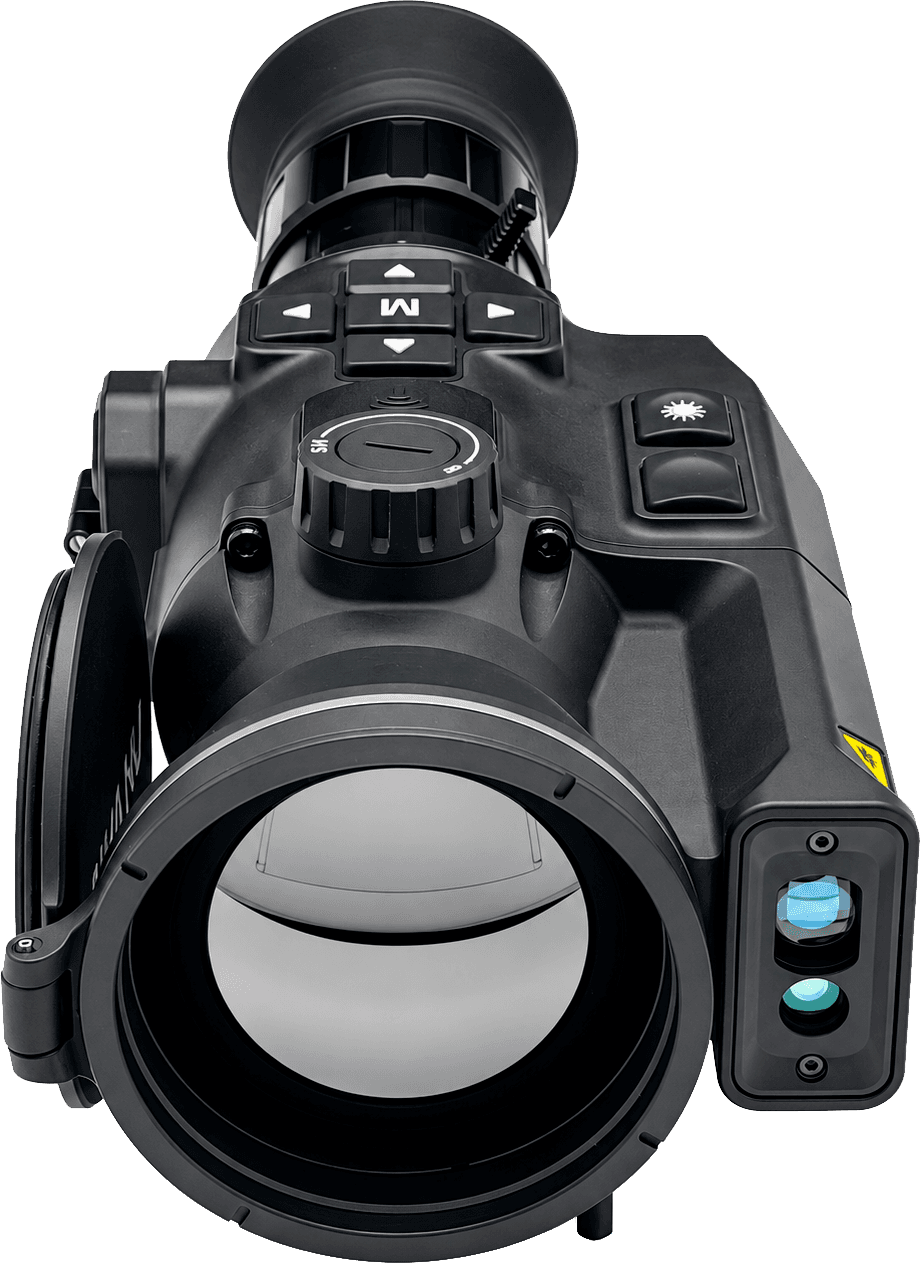

Объектив с фокусным расстоянием 60 мм и относительным отверстием F/0.9 выполнен из германия — стандартного материала высокоточной LWIR-оптики (8–14 мкм) с высоким коэффициентом пропускания и стабильными оптическими свойствами во всём диапазоне рабочих температур. Световой поток на сенсор пропорционален 1/F²: относительное отверстие F/0.9 против F/1.4 даёт примерно 2,4-кратный выигрыш по проходящему сигналу. Для тракта это расширение условий уверенной работы: плохая погода, предрассветный фон с выровненными температурами, зверь в подлеске с низким контрастом к листве.

Фокусное расстояние 60 мм вместе с шагом пикселя 12 мкм задаёт базовую кратность 3× и угловое поле зрения 7,3°×5,8°, что на дистанции 100 м соответствует полосе шириной 12,8 м. Арифметика линейна: на 200 м полоса вдвое шире, на 50 м — вдвое уже. В такую полосу на 100 м целиком помещается группа кабанов на кормовом поле или ростовая фигура с запасом по сторонам — это рабочая зона поиска в угодьях и контроля подхода к засидке. Цифровой зум 1–6× сужает поле пропорционально кратности и служит для разглядывания уже найденного объекта и точного прицеливания на дальней дистанции.

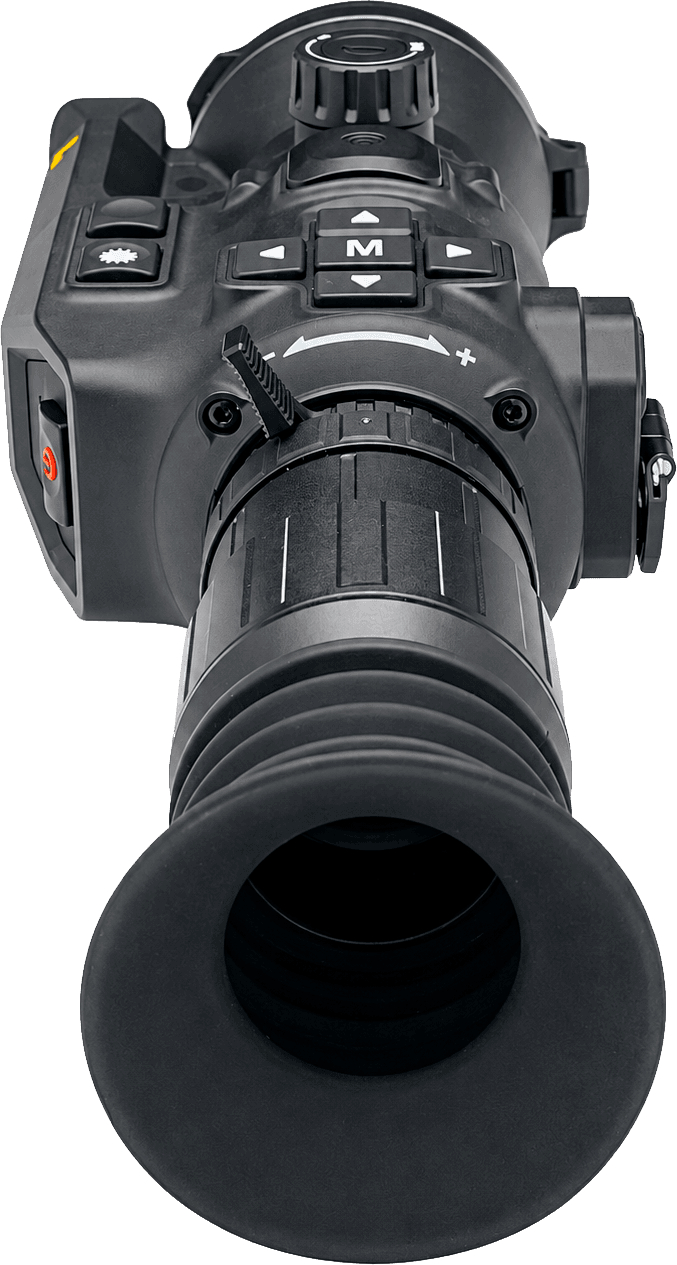

Удаление выходного зрачка 60 мм и выходной зрачок 14 мм определяют скорость вкладки. Глаз ловит полную картинку с расстояния, при котором наглазник не упирается в лицо при отдаче, а зрачок 14 мм допускает смещение головы относительно оси без потери поля: прицеливание из неудобной позы с вышки, в зимней одежде и балаклаве происходит без поиска оси окуляра. Диоптрийная коррекция −5…+2 D настраивает резкость под собственное зрение прямо в окуляре, что снимает необходимость в очках под наглазником в дождь и на морозе.

Расчёт по критерию Джонсона для фокусного расстояния 60 мм и шага пикселя 12 мкм даёт обнаружение лося на 5 000 м, кабана — на 2 000 м, лисы — на 1 000 м. Формула расчёта: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя). Пороги расшифровываются так: обнаружение — критический размер цели занимает примерно 2 пикселя изображения, виден тёплый объект, но ещё не его тип и детали; распознавание — примерно 8 пикселей, ясен тип объекта; идентификация — примерно 16 пикселей, различимо достаточно деталей для уверенного определения.

Числа таблицы — геометрический расчёт от параметров сенсора и объектива, не полевое обещание: фактическая дистанция в конкретной сцене зависит от теплового контраста цели с фоном, влажности и осадков. Практический смысл расчёта — распределение задач по дистанции: на 2 000 м тепловая отметка кабана обнаруживается, на 500 м зверь опознаётся как кабан, а на 250 м различаются детали, достаточные для выбора конкретного животного в группе.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле, и в памяти хранится 8 сеток с 5 вариантами цвета. Отсюда адаптивность: тонкая точка для стрельбы на дальние дистанции, открытый крест для быстрого выстрела накоротке, размерная сетка для оценки дистанции по силуэту — сетка выбирается под задачу выезда без смены оптики.

Цвет марки подбирается под текущую тепловую палитру: на светлом фоне в режиме тёплого объекта чёрным нужен один контрастный цвет, на тёмном фоне при белом тёплом — другой. Смена палитры при переходе с поля в лес не размывает марку на фоне картинки, и прицеливание сохраняет чёткость в любом режиме отображения.

AMOLED-матрица 2560×2560 с диагональю 1,03 дюйма и шагом пикселя 7,2 мкм выводит изображение сенсора 640×512 с четырёхкратным запасом по разрешению по горизонтали и пятикратным по вертикали. За счёт запаса пиксельная структура сенсора не проступает в окуляре ни на базовой кратности, ни при цифровом зуме до 6×, а меню, OSD и тонкие линии марки прорисовываются без ступенек. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселя, поэтому при резкой проводке за движущимся зверем картинка сохраняет чёткость.

Шаг пикселя дисплея 7,2 мкм в связке с диагональю и разрешением задаёт зернистость картинки в окуляре: плотная структура делает пиксельную сетку незаметной при многочасовом наблюдении с вышки. Это параметр зрительного комфорта — на дальность обнаружения влияет шаг детекторов сенсора, а не дисплея.

Семь цветовых палитр и три режима изображения — Forest, Rain, Outdoor — подстраивают отображение под сцену. Каждый режим — пресет усиления, кривой контраста и шумоподавления под доминирующий фон: Forest — под равномерный тёплый фон леса с множеством близких по температуре стволов, Rain — под осадки с размытым контрастом и каплями на объективе, Outdoor — под открытые пространства с большим перепадом температур между небом, грунтом и зверем. Выбор режима заменяет ручную подстройку контраста при смене обстановки.

Собственный аттестованный диапазон дисплея −20…+70 °C. Ниже −20 °C, в пределах общего диапазона прицела до −30 °C, наблюдение сохраняется, но у органической матрицы растёт время отклика — при быстрой проводке появляется смаз — и смещается цветопередача, картинка меняет оттенок. Это температурное свойство самой органической матрицы, общее для дисплеев этого типа.

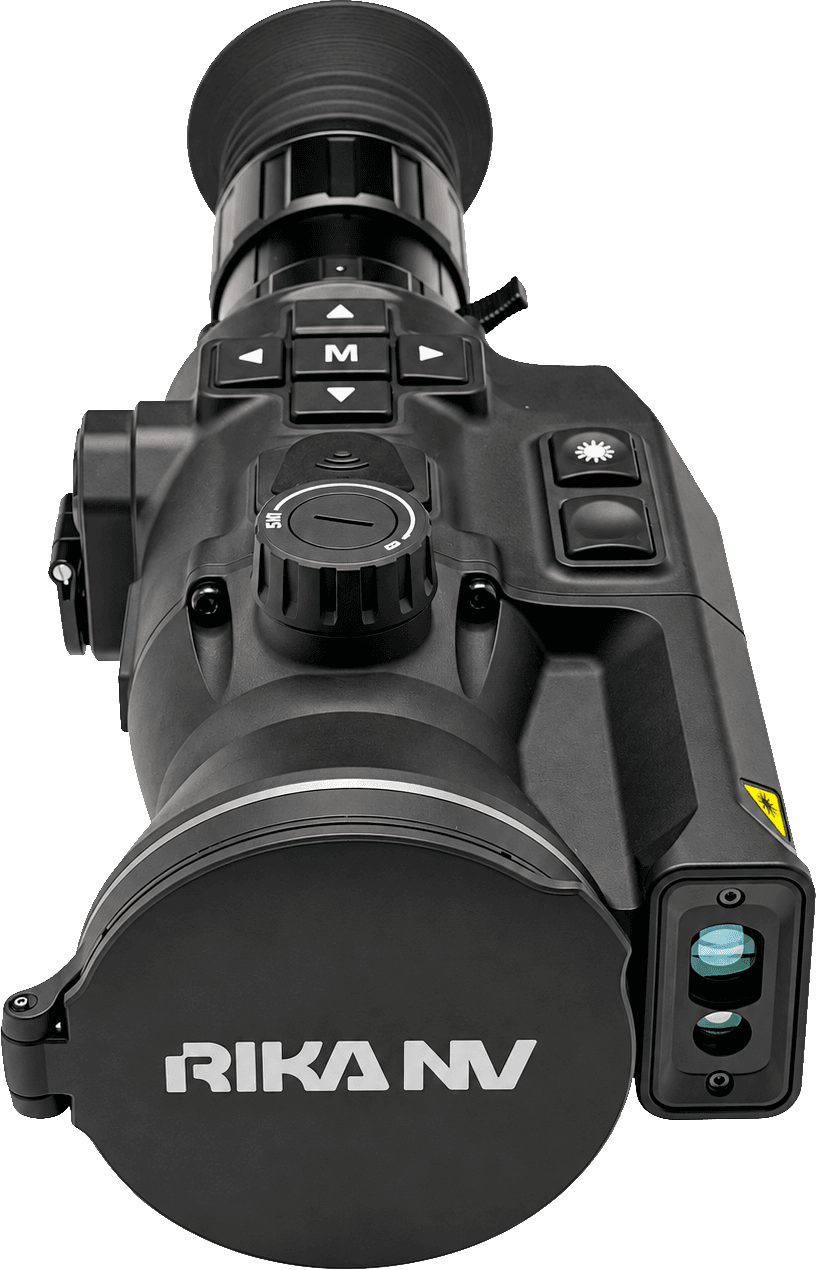

Встроенный лазерный дальномер измеряет дистанцию в диапазоне 10–3 000 м с точностью ±1 м. Класс лазерной безопасности — Class 1 по IEC 60825. Класс относится к паспортным условиям аттестации излучателя и не разрешает взгляд в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику; предупреждения о работе с дальномером в конце описания он не отменяет.

Паспортные дальности измерения разведены по объектам и получены при условиях аттестации — отражающая способность 30 %, относительная влажность ≤60 %, метеорологическая видимость ≥10 км: 3 000 м по щиту 2,3×2,3 м или автомобилю, 1 500 м по щиту 0,5×1,7 м или ростовой фигуре, 800 м по объекту 0,2×0,3 м. Паспортная достоверность при тех же условиях: доля корректных замеров ≥98 %, доля ложных срабатываний ≤1 %. Эти числа описывают методику испытаний, а не дистанцию в произвольной сцене: результат конкретного замера складывается из трёх физических факторов — отражения от поверхности объекта, угла падения луча и состояния атмосферы на трассе.

Отражение от объекта. Дальномер регистрирует ту часть посланного лазерного импульса, которая вернулась в приёмник, и достижимая дистанция определяется силой этого обратного сигнала. Слабый возврат сокращает дальность или оставляет замер без результата. Ослабляют возврат разные механизмы: тёмные покрытия и некоторые матовые материалы поглощают излучение на длине волны лазера; вода и мокрый асфальт отражают зеркально, и при наклонном луче энергия уходит мимо приёмника; стекло пропускает излучение насквозь, и возврат может прийти как от самой поверхности, так и от объекта за ней. По воде, мокрой дороге или стеклу паспортная максимальная дальность может не достигаться. Матовость сама по себе не означает плохой отражатель: светлая матовая поверхность даёт устойчивый рассеянный возврат во все стороны, в том числе в сторону приёмника. Видимый глазом тёмный цвет также не доказывает слабое отражение: отражающая способность на длине волны лазера и в видимом свете у одного материала различается, поэтому по цвету шкуры или покрытия величина возврата не предсказывается.

Угол поверхности. При наклонном попадании луча часть отражённой энергии уходит в сторону от приёмника, и чем глаже поверхность, тем большая доля отражается зеркально и теряется. Обратный сигнал ослабевает, и максимальная дистанция измерения по такому объекту уменьшается. Это не правило «только строго перпендикулярно»: шероховатая поверхность рассеивает излучение во все стороны и возвращает часть сигнала при наклонном падении, так что итог определяется сочетанием угла, материала и характера отражения — диффузного или зеркального.

Возврат от атмосферы. Капли тумана и дождя, снежинки и аэрозольные частицы дымки рассеивают лазерное излучение на трассе. Сигнал от нужного объекта ослабевает в обе стороны — на пути к нему и обратно, — и модуль может не получить результат. Второй эффект — ложный возврат: рассеяние на каплях или частицах ближе к прицелу создаёт отражение, которое приёмник способен принять за сигнал цели и показать расстояние не до выбранного объекта, а до участка взвеси перед ним. Значим именно взвешенный аэрозоль, а не влажность воздуха как таковая: водяной пар в растворённом состоянии отдельной ложной цели не образует, тогда как капли и частицы образуют. Видимость объекта в тепловом канале не гарантирует корректный лазерный замер: тепловое изображение строится по излучению LWIR, которое проходит сквозь дымку с меньшим ослаблением, а лазерный импульс рассеивается на той же взвеси сильнее. Автоматическое отсеивание тумана, капель и ложных возвратов характеристиками модели не подтверждено.

Расходимость луча менее 0,8 мрад даёт на 100 м пятно диаметром менее 8 см. Попадание фона в пятно зависит от размера цели и дистанции. Погрешность измерения дистанции влияет на расчёт вертикальной поправки.

Аттестованный диапазон дальномера −40…+60 °C: его нижняя граница лежит ниже нижней границы изделия −30 °C, верхняя — выше верхней границы изделия +50 °C, так что во всём рабочем диапазоне прицела дальномер находится внутри собственного аттестованного диапазона. Описанные условия работы дальномера не разрешают его эксплуатацию в обстоятельствах, которых требует избегать обязательное предупреждение в конце описания; класс защиты корпуса IP67 этих требований также не отменяет.

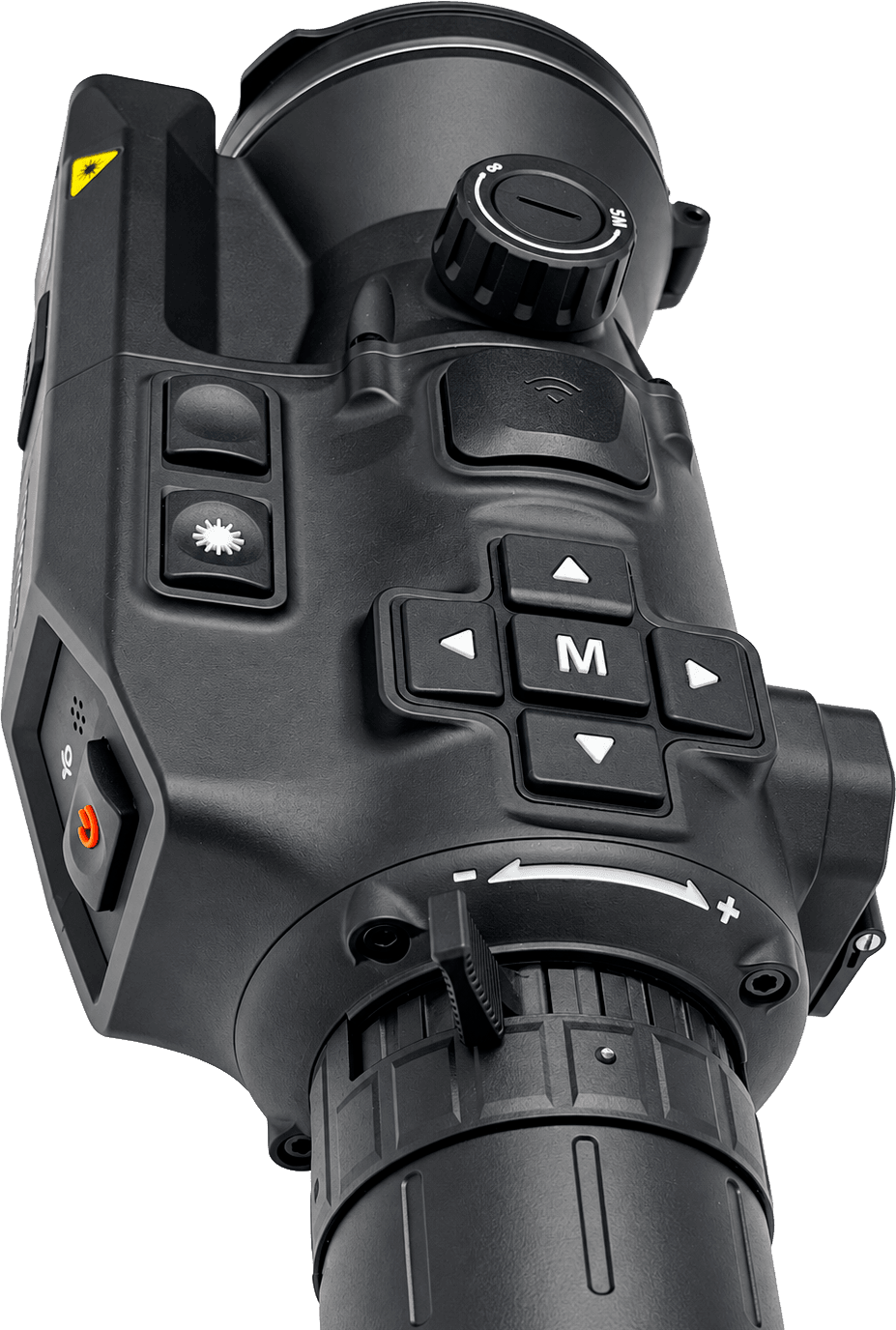

Пристрелка и баллистика. Стойкость к отдаче 7 000 Дж — паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и посадку крепежа на протяжении всего ресурса выстрелов. Быстросъёмное крепление на Picatinny Rail устанавливается тремя винтами M5×10 и снимается с сохранением положения относительно планки. Ручная пристрелка с фиксированным шагом юстировки приводит марку к точке попадания, а 6 профилей пристрелки хранят независимые настройки под разные стволы, калибры и патроны: переключение в меню сразу ставит марку в положение выбранного профиля. Встроенный баллистический калькулятор рассчитывает поправку прицеливания по дистанции, измеренной дальномером, и вводимым параметрам выстрела. PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра в рабочей кратности: прицеливание идёт с точностью приближения, а периферия сохраняет контроль обстановки — при стрельбе в динамике и на средних дистанциях.

Обработка изображения. Калибровка неоднородности NUC (Non-Uniformity Correction) выполняется тремя способами: по закрытой крышке объектива, механическим затвором с короткой паузой изображения около 0,5 с и щелчком, либо бесшторно — без паузы кадра, что исключает замирание картинки в момент прицеливания. Суперразрешение алгоритмически повышает воспринимаемую детализацию сложением нескольких кадров с субпиксельным смещением; эффект проявляется при наблюдении с упора или из засидки, где сцена в кадре статична. Heat Track выделяет и сопровождает маркером самую тёплую точку кадра, ускоряя обнаружение зверя в густом подлеске и на пёстром тепловом фоне. Защита от засветки программно детектирует локальный пересвет — наведение на солнце или яркий точечный источник — и снижает чувствительность на затронутых пикселях.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела от акселерометра и захватывает момент вместе с предысторией — для разбора выстрела и подтверждения добора. Запись с OSD сохраняет прицельные данные, кратность, азимут и дистанцию вместе с изображением; встроенный микрофон пишет звук синхронно с видео, что позволяет комментировать съёмку голосом. Встроенная память 64 ГБ. Локальный альбом и воспроизведение фото и видео на дисплее прицела дают разбор материала в поле.

Навигация и интерфейс. Цифровой магнитный компас показывает азимут в OSD и записывает его в метаданные съёмки — для ориентирования ночью и в тумане и координации с напарниками по направлению; периодическая калибровка жестом «восьмёркой» поддерживает точность. Интерфейс меню и OSD доступен на русском и английском языках.

RikaNV Dovod Pro 660 LRF питается от двух сменных Li-ion элементов формата 18690, второй комплект из двух элементов входит в поставку. Паспортное время непрерывной работы от полного заряда — 8 ч; сменные элементы позволяют заменить пару в поле и продолжить наблюдение, в том числе на морозе. Защита от переполюсовки блокирует подачу тока при неверной ориентации элемента — при смене батарей в темноте и в перчатках.

Разъём USB Type-C принимает питание 5 В при токе 1 А или 2 А и передаёт данные: зарядка элементов, копирование фото и видео на компьютер и обновление прошивки идут через один симметричный коннектор, который подключается в любой ориентации кабеля. Модуль WiFi связывает прицел с мобильным приложением для передачи материалов, удалённой настройки и трансляции изображения в реальном времени; в режиме точки доступа прицел поднимает собственную сеть и подключает смартфон напрямую — в угодьях вне зоны сотовой связи.

Паспортный рабочий диапазон изделия −30…+50 °C, класс защиты IP67. Внутри этого конверта у отдельных модулей собственные аттестованные диапазоны: дисплей −20…+70 °C, дальномер −40…+60 °C. По нижней границе дальномер остаётся внутри своего аттестованного диапазона на всём диапазоне изделия, а дисплей ниже −20 °C работает с описанным выше ростом времени отклика и смещением оттенка при сохранении наблюдения. Для зимней охоты в средней полосе и на севере определяющее значение имеет нижняя граница −30 °C: это паспортный мороз, до которого аттестована работа RikaNV Dovod Pro 660 LRF как инструмента наблюдения и стрельбы.

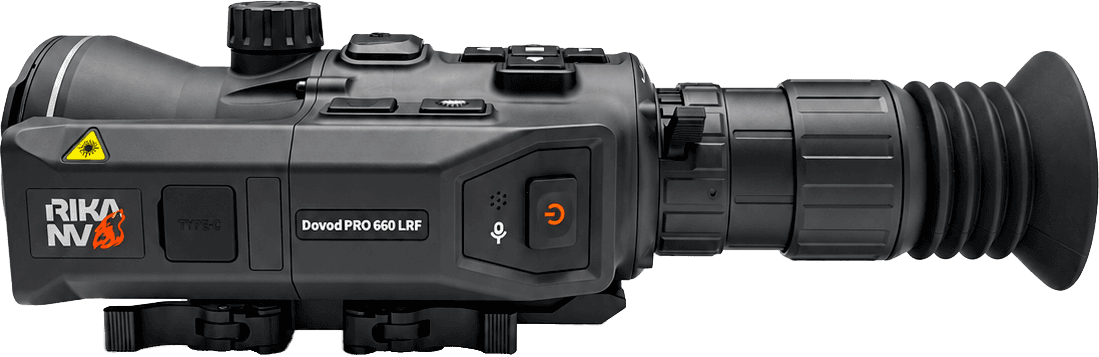

Защита корпуса не отменяет ограничений эксплуатации дальномера. IP67 — полная защита от пыли и герметичность при кратковременном погружении на глубину до 1 м по условиям стандарта. Габариты 263×113×78 мм без наглазника задают длину посадки на планке и совместимость с чехлами на оружие.

В комплект входят второй комплект из двух элементов 18690, кабель Type-C, винты и ключ для установки на Picatinny Rail и мягкая сумка для переноски. Запасные элементы дают непрерывную работу за счёт замены в поле, винты с ключом — установку на оружие сразу после распаковки, кабель — зарядку и выгрузку материалов без докупки аксессуаров.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск случайного пересвета, но запрета не отменяет.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
