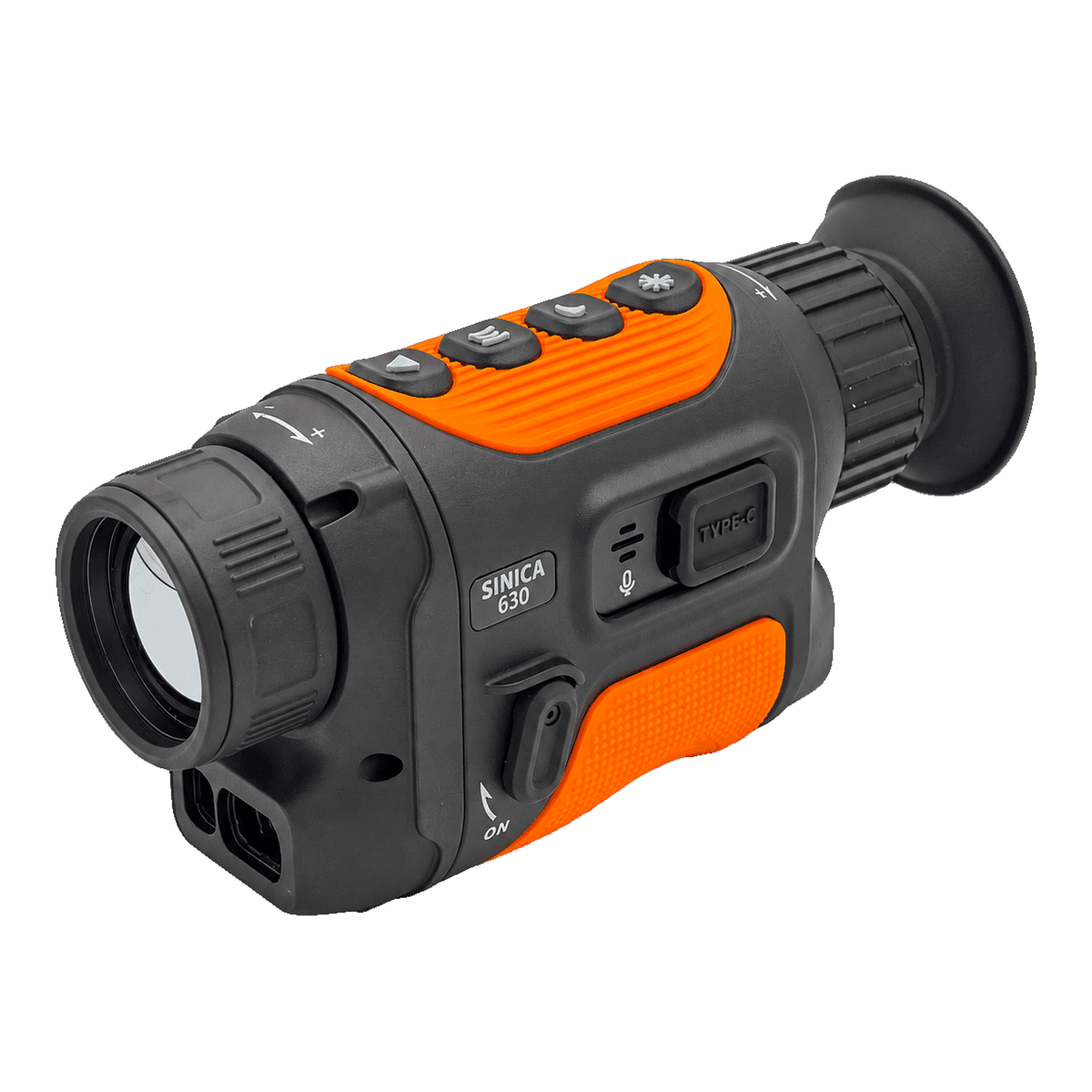

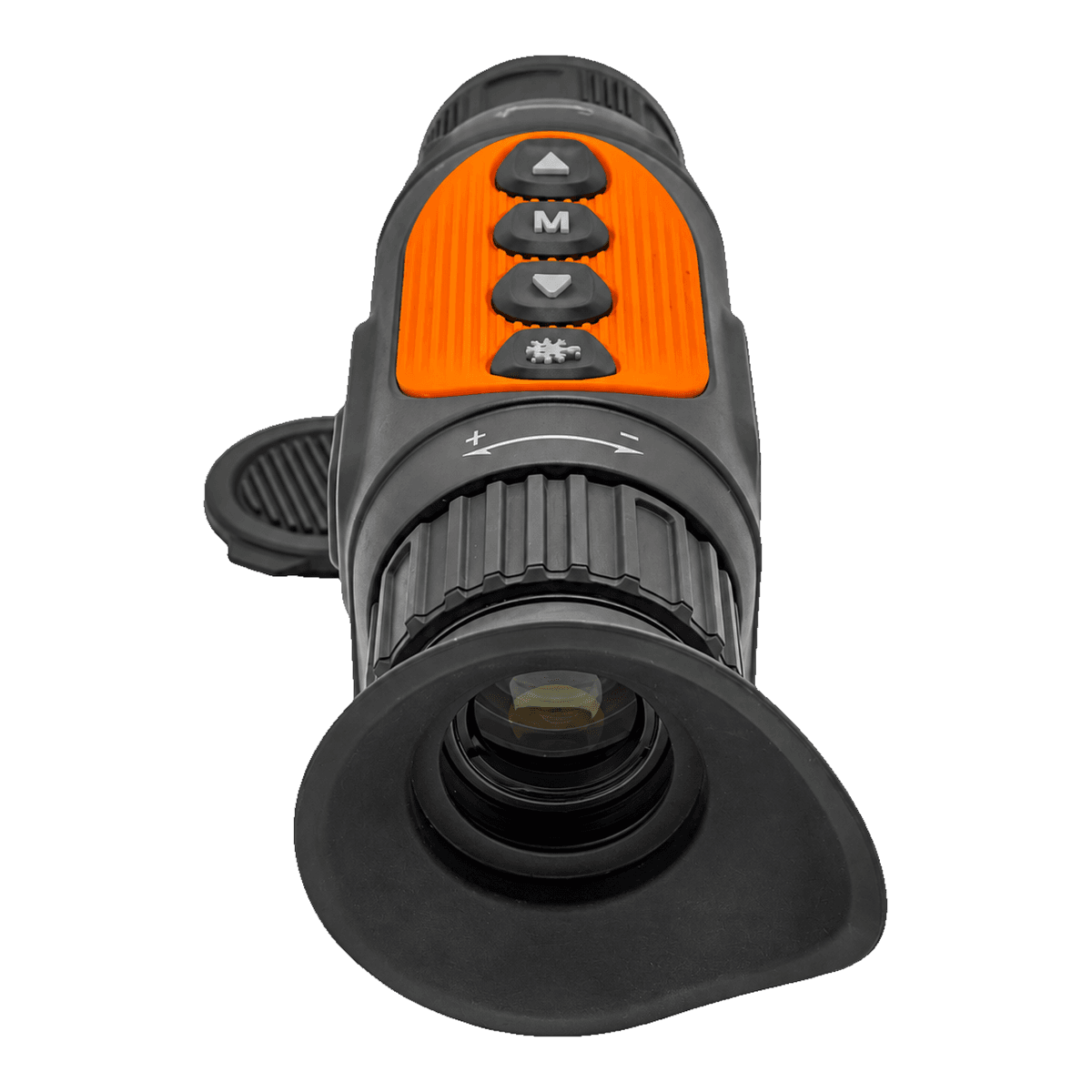

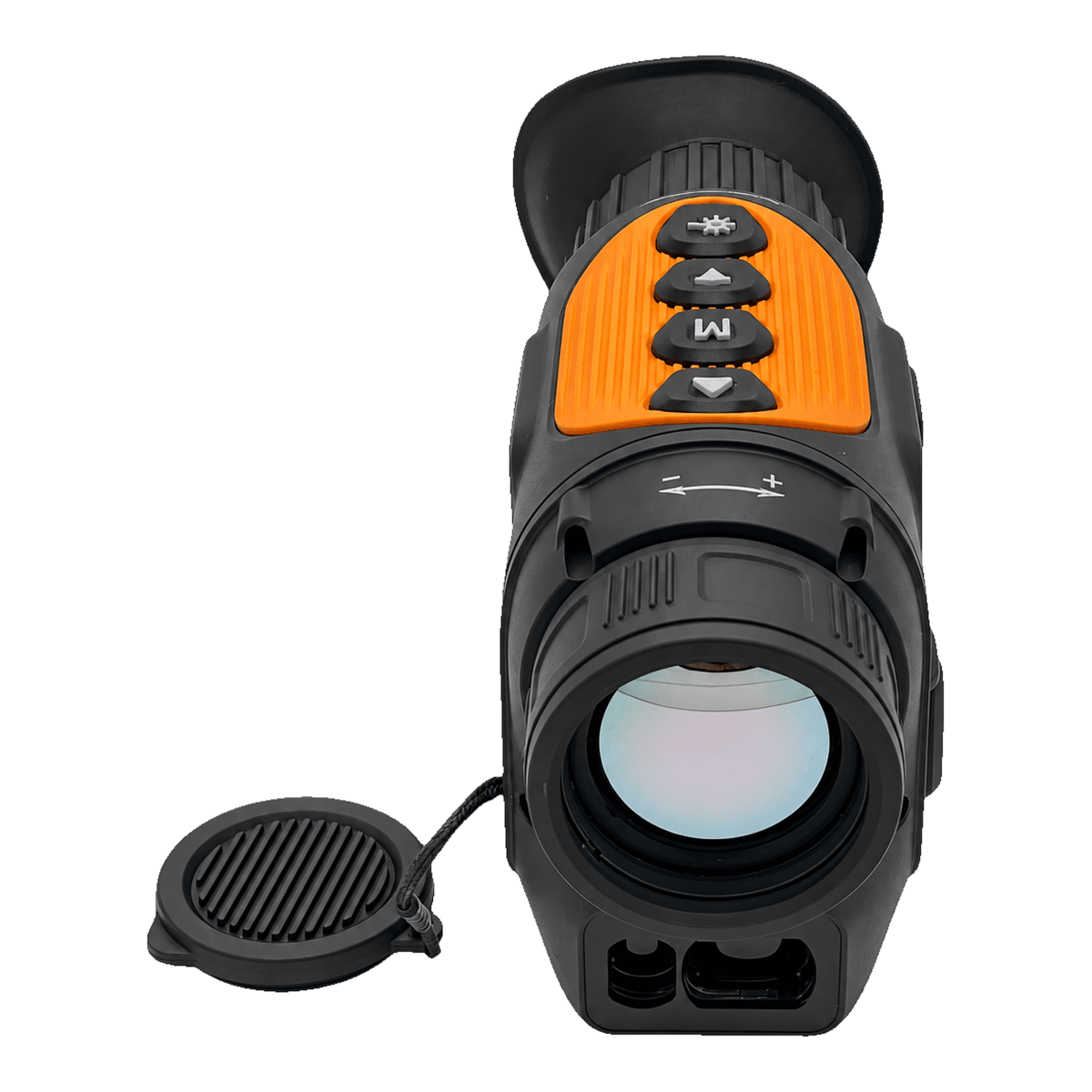

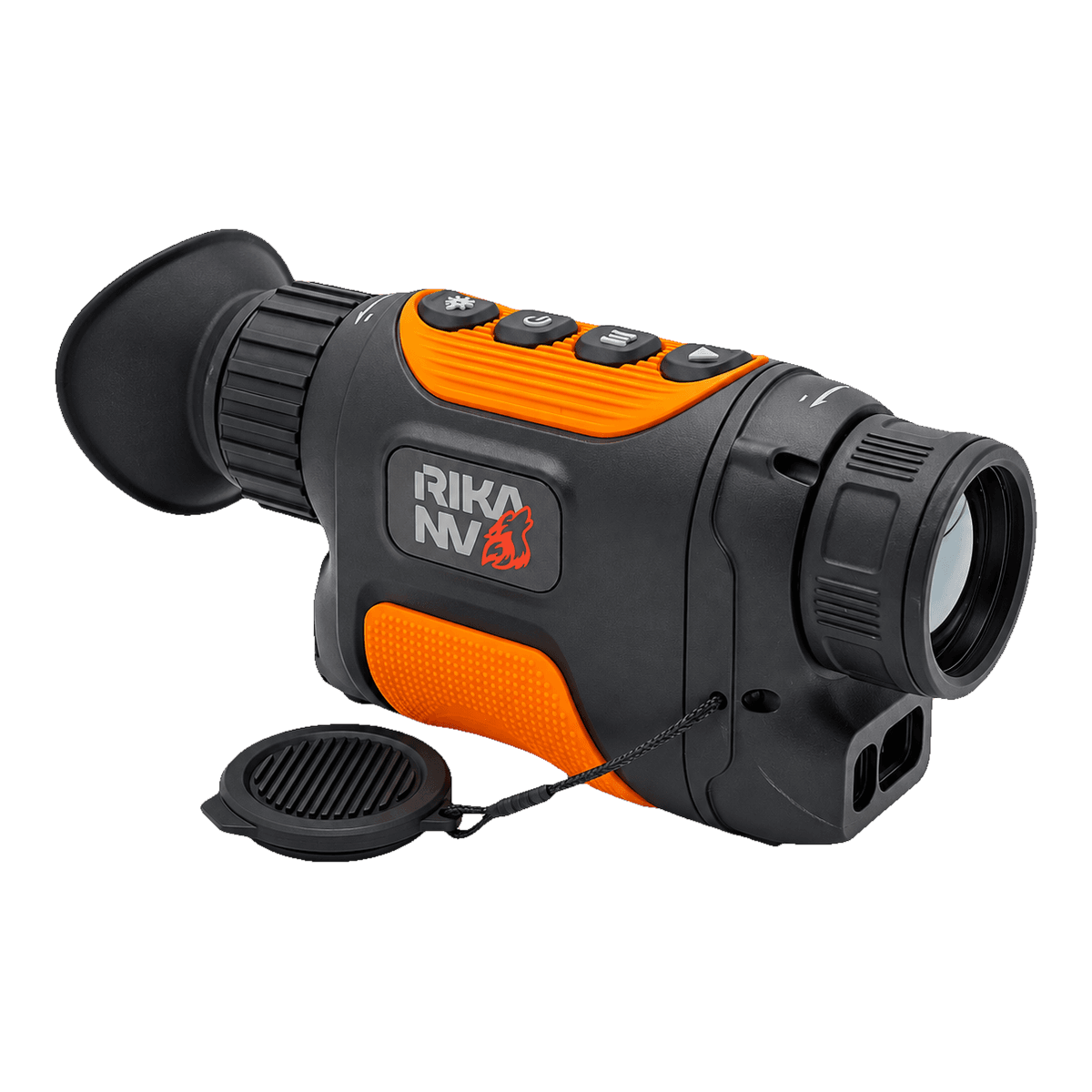

РикаНВ Синица 630

Тепловизионная камера с функцией видеозаписи для разведки местности, наблюдения и поиска зверя в угодьях: РикаНВ Синица 630 построена на матрице 640×512 с шагом пикселя 12 мкм, объективе с фокусным расстоянием 30 мм и дополнена лазерным дальномером с дальностью измерения 1 200 м. Кадр обновляется с частотой 60 Гц, изображение выводится на OLED-дисплей 1 920×1 080, запись ведётся во встроенную память 32 ГБ. Корпус с защитой IP67 и массой 380 г рассчитан на ношение в руке и на ремне при температуре от −20 °C до +55 °C. Форм-фактор — монокуляр: наблюдение одним глазом, быстрая развёртка, сценарий «нашёл камерой — стрелял с прицельной оптики».

Матрица 640×512 с шагом пикселя 12 мкм в паре с объективом 30 мм даёт угловой размер видимой детали 0,4 мрад — на дистанции 100 м это 4 см. Неохлаждаемый микроболометр регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм, long-wave infrared): разница температур между участками сцены преобразуется в электрический сигнал и визуализируется на дисплее. В этой полосе лежит пик теплового излучения тел при земных температурах, и она проходит через атмосферную дымку, лёгкий дождь и туман — поэтому камера работает в полной темноте, в предрассветной мгле и в осадках без внешнего света.

Сенсор на оксиде ванадия (VOx) — массив терморезисторов, меняющих электрическое сопротивление под действием ИК-излучения. Конструкция твердотельная, без системы охлаждения: рабочая картинка появляется через секунды после включения, а ресурс микроболометра исчисляется десятками тысяч часов. В поле это означает готовность к наблюдению сразу после нажатия кнопки — при выходе из машины на край угодий или при быстрой проверке шума в кустах с засидки.

Детализацию картинки задаёт именно физическое разрешение 640×512: количество детекторов определяет, на каком расстоянии силуэт зверя читается по форме, а не только как тёплое пятно. Цифровой зум укрупняет уже снятый кадр через интерполяцию и исходный уровень детализации не повышает. Угловой размер детали 0,4 мрад в связке с фокусным расстоянием 30 мм — это та геометрия, от которой считаются рабочие дистанции по тест-объектам в следующем разделе.

Частота 60 Гц означает обновление изображения 60 раз в секунду и влияет на плавность отображения движения. Эта же частота — часть энергобаланса тракта: обработка 60 кадров в секунду учитывается в паспортном времени работы, приведённом в разделе о питании.

Объектив с фокусным расстоянием 30 мм в связке с шагом пикселя 12 мкм задаёт базовое увеличение 2,25× и поле зрения 14,6°×8,2°. Такой сектор обзора рассчитан на поиск: прочёсывание поля, кромки леса или просеки идёт широкой полосой, и тёплый объект попадает в кадр раньше, чем его пришлось бы искать точечным наведением. Это рабочая кратность для разведки местности и для контроля подходов с вышки.

Цифровой зум 1–8× укрупняет выделенную область кадра для разглядывания уже обнаруженного объекта: определения вида зверя, оценки размера и направления движения. С ростом ступени зума поле зрения сужается пропорционально, поэтому штатная последовательность работы — поиск на базовой кратности, затем укрупнение на найденном силуэте.

Удаление выходного зрачка 20 мм и выходной зрачок 7 мм определяют удобство вкладки: полная картинка видна при небольшом смещении глаза относительно оптической оси, что даёт быстрое совмещение с окуляром в очках, в балаклаве и в зимней одежде, когда камера поднимается к глазу в перчатках. Диоптрийная коррекция ±5 D настраивает резкость изображения под собственное зрение прямо в окуляре — без очков под маской, в дождь и на морозе.

Расчётная дальность обнаружения ростовой фигуры человека по критерию Джонсона — 2 188 м, лося — 2 500 м, кабана — 1 000 м; расчёт выполнен для фокусного расстояния 30 мм и шага пикселя 12 мкм по формуле: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя). Пороги критерия: обнаружение — критический размер цели занимает примерно 2 пикселя изображения, в кадре заметен тёплый объект, но не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения. Это расчёт по геометрии тракта, а не полевое обещание: контраст сцены, осадки и фон меняют фактический результат.

Для охоты на кабана расчёт задаёт рабочую цепочку: тёплый силуэт в кадре с 1 000 м, тип зверя — с 250 м, детали для уверенного определения — со 125 м. В сценарии добора подранка значима именно дистанция распознавания: остывающий след и лежащий зверь читаются по типу с 250 м для кабана и с 234 м для косули.

Отдельно от расчёта по критерию Джонсона в характеристиках приведены паспортные оценки производителя по собственной методике для объекта 1,7×0,5 м: обнаружение 2 100 м при пороге 2 пикселя, распознавание 700 м при пороге 6 пикселей, идентификация 350 м при пороге 12 пикселей. Пороги заводской методики отличаются от порогов расчётного блока, поэтому эти числа с таблицей напрямую не сопоставляются.

OLED-дисплей 1 920×1 080 с диагональю 0,6 дюйма выводит кадр сенсора 640×512 с запасом разрешения, поэтому пиксельная структура матрицы при просмотре и цифровом зуме остаётся незаметной, а элементы OSD (On-Screen Display) и меню прорисовываются чётко. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселей: при резком повороте камеры за движущимся зверем картинка сохраняет чёткость без шлейфа.

Пять цветовых палитр переключаются под задачу сцены: одна палитра удобна для общего наблюдения и ориентации, другая — для длительной засидки с меньшим утомлением глаза, третья — для быстрого выделения самых тёплых точек при поиске зверя в подлеске. Смена палитры не меняет данные сенсора, а перераспределяет тепловой сигнал по яркости и цвету под конкретный фон — снег, прогретый за день грунт, туман над низиной.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±2 м. В сценарии наблюдения это данные для прицельной оптики: камера находит зверя, замер даёт расстояние, и стрелок вносит поправку в свой прицел до перехода на него. На засидке замер по ориентирам — отдельным деревьям, краю поля, солонцу — заранее размечает дистанции подходов, а при разведке местности даёт масштаб сцены: расстояние до опушки или до противоположного склона.

Паспортная дальность до 1 200 м относится к условиям и объекту заводских испытаний. Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась от объекта в приёмник; дистанция вычисляется по времени прохождения импульса. Достижимая дальность в конкретной ситуации задаётся силой обратного сигнала, и её определяют три физических фактора: отражение от объекта, угол падения луча на поверхность и состояние атмосферы между камерой и объектом.

Отражение от объекта. Слабый обратный сигнал сокращает достижимую дистанцию или приводит к отсутствию результата. Поверхность ослабляет возврат по-разному: одни материалы поглощают излучение на длине волны лазера, другие рассеивают его во все стороны, так что до приёмника доходит малая доля, гладкие — вода, мокрый асфальт, стекло — отражают луч зеркально мимо приёмника, а прозрачные пропускают его сквозь себя. Поэтому по воде, мокрой дороге или стеклу паспортная максимальная дальность может не достигаться; по стеклу возможен возврат как от самой поверхности, так и от объекта за ней. К проблемным относятся также тёмные покрытия и некоторые матовые материалы, при этом матовость сама по себе не означает слабый возврат: светлая матовая поверхность — сухая кора, снег, светлый камень — даёт устойчивый рассеянный сигнал в сторону приёмника. Видимый глазом цвет объекта не определяет отражение на длине волны лазера: тёмная в видимом свете поверхность может отражать инфракрасный импульс иначе, чем выглядит.

Угол поверхности. При наклонном попадании луча, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника; обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность рассеивает возврат в широком секторе и даёт результат и под наклоном, тогда как гладкая под тем же углом отражает луч мимо. Итог замера по наклонной поверхности зависит от сочетания угла, материала и характера отражения.

Возврат от атмосферы. Капли тумана и дождя, снежинки и аэрозольные частицы дымки рассеивают лазерное излучение, ослабляя сигнал от нужного объекта. В такой среде модуль может не получить результат либо принять более близкий возврат от взвешенных капель или частиц за сигнал объекта и показать расстояние не до выбранной цели, а до слоя взвеси между камерой и ней. Речь именно о взвешенных каплях и частицах: влажный воздух сам по себе ложного возврата не создаёт. Видимость объекта через оптику или на тепловом изображении корректный лазерный замер не гарантирует — тепловой канал регистрирует излучение LWIR, которое проходит сквозь туман и морось, а лазерный импульс дальномера в той же среде рассеивается.

Класс лазерной безопасности — Class 1 по IEC 60825. Класс относится к нормированной мощности излучения в паспортных условиях и не разрешает смотреть в выходное отверстие лазера невооружённым глазом или через увеличивающую оптику; так же защита корпуса IP67 не разрешает штатные измерения под дождём, снегом, при высокой влажности и в запылённой среде. Класс и защита не отменяют предупреждений о работе с дальномером в конце описания.

Встроенный видеорекордер пишет фото и видео 1 920×1 080 во встроенную память 32 ГБ. Разрешение относится к файлу записи, а не к тепловой матрице и не к дисплею. Встроенный микрофон пишет звук синхронно с видео, что даёт голосовое комментирование наблюдения прямо в поле — место, время, направление ухода зверя — практически без роста объёма файла.

Режим PiP (Picture-in-Picture, «картинка в картинке») выводит поверх основного кадра врезку с увеличенным изображением центральной зоны. Основной кадр остаётся на рабочей кратности с полным полем зрения 14,6°×8,2°, а врезка показывает детали найденного объекта — так контроль обстановки вокруг и разглядывание силуэта идут одновременно, без переключения ступеней зума.

Камера работает от аккумулятора формата 18650, паспортное время работы от полного заряда — 7 часов. Значение получено при условиях заводского измерения и относится к базовому режиму наблюдения; передача изображения по Wi-Fi, видеозапись и замеры дальномером добавляются к расходу тракта с частотой обновления 60 Гц.

Разъём USB Type-C служит для зарядки и для внешнего питания: на длительном выезде камера работает от внешнего аккумулятора через кабель, не прерывая наблюдение на смену элемента.

USB Type-C — единый разъём для зарядки и внешнего питания; симметричный коннектор подключается в любой ориентации кабеля, в том числе в темноте и в перчатках. Wi-Fi-модуль связывает камеру с мобильным приложением: трансляция изображения на смартфон в реальном времени, передача записанных фото и видео, удалённое управление настройками. При совместной охоте наблюдатель с камерой на штативе передаёт картинку напарнику, а активная трансляция учитывается в расходе заряда.

Рабочий диапазон температур РикаНВ Синица 630 — от −20 °C до +55 °C: нижняя граница задаёт мороз зимней охоты, при котором камера остаётся штатным инструментом наблюдения, верхняя — прогретый летний вечер в засидке. Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и кратковременное погружение на глубину до 1 м. Защита корпуса не отменяет ограничений эксплуатации дальномера.

Пластиковый корпус размером 167×79×53 мм и массой 380 г рассчитан на ношение в руке, в кармане куртки и на ремне на протяжении всего выхода; при переходе от поиска к стрельбе камера убирается одним движением, освобождая руки для оружия. Резьбовое гнездо 1/4 дюйма под штатив закрывает сценарий длительного наблюдения за участком с вышки или с опушки: камера стоит на штативе, картинка стабильна на высоких ступенях зума, а трансляция по Wi-Fi идёт на смартфон.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на пиксели на порядки выше рабочей; перегрев необратимо разрушает детекторы, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
