Баллистический калькулятор Moskit и Kaban считает поправку в милах по данным пули, нулю пристрелки и условиям выстрела. Базовая настройка — пять шагов: группа профиля, данные пули, пристрелка, включение расчёта и ввод дистанции, угла, ветра и погоды.
Как устроен расчёт
Баллистический калькулятор есть во всех моделях Moskit и Kaban. Он берёт два набора данных: постоянные — оружие, пулю и условия пристрелки — и текущие — дистанцию до цели, угол наклона, ветер и погоду. По ним прибор считает вертикальную и горизонтальную поправку в милах (MIL) и показывает на изображении баллистическую марку — точку прицеливания с учётом поправки.
Данные лежат в трёх местах меню. Постоянные данные оружия задаются один раз на связку «оружие + патрон», текущие условия — перед выстрелом.
| Где | Что там задаётся | Как открыть |
|---|---|---|
| «Прицельная сетка» | Группа профиля A–F, дистанция пристрелки, высота оси прицела, данные пули, погода пристрелки, ноль | Удержать M на основном экране → «Прицельная сетка» → короткое M |
| «Баллистика» | Включение расчёта, вид баллистической марки, деривация, эффект Кориолиса, учёт завала, данные у цели | Удержать M → «Баллистика» → короткое M |
| Быстрое меню баллистики | Дистанция, угол наклона, ветер, текущая погода | Удержать Вниз на основном экране |

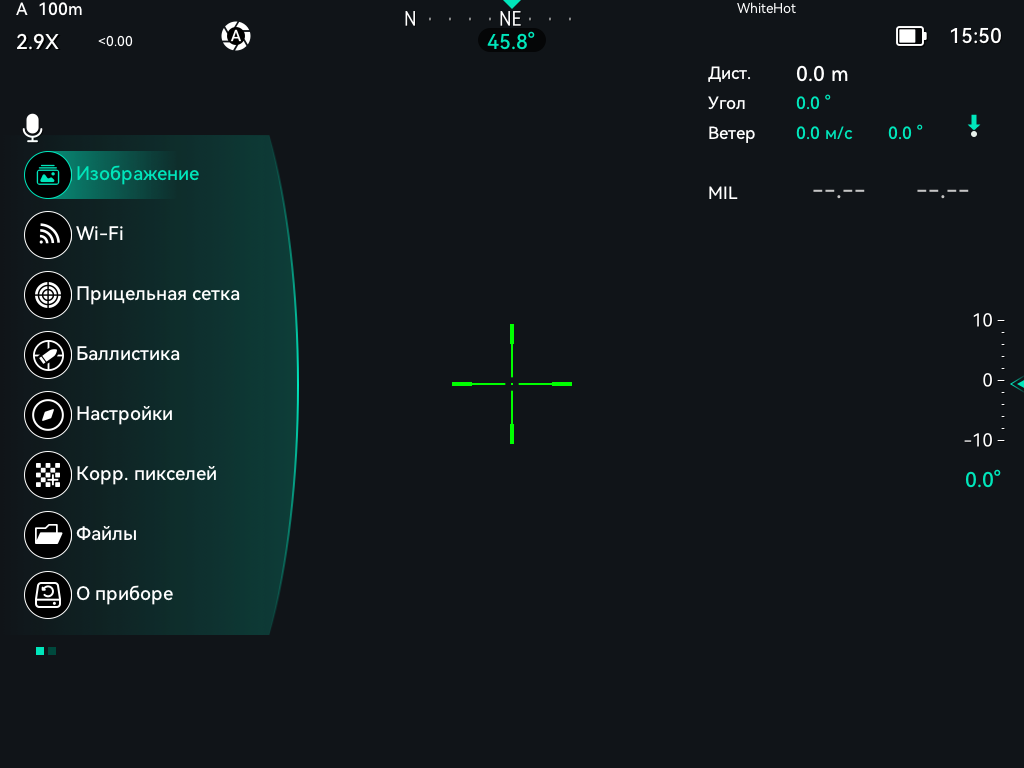

Если пунктов «Прицельная сетка» и «Баллистика» в главном меню нет, скрыты расширенные пункты. Их показ переключает сочетание M + Вверх + Вниз внутри главного меню. При скрытии расширенных пунктов прошивка выключает сетку и баллистику; при возврате пунктов их нужно включить заново.
- Короткое нажатие — нажать и отпустить; долгое — удерживать около секунды.
- В меню Вверх и Вниз выбирают строку, короткое M открывает строку или начинает ввод, долгое M возвращает на шаг назад.
- В числовом поле Влево и Вправо выбирают разряд, Вверх и Вниз меняют цифру, короткое M завершает ввод.

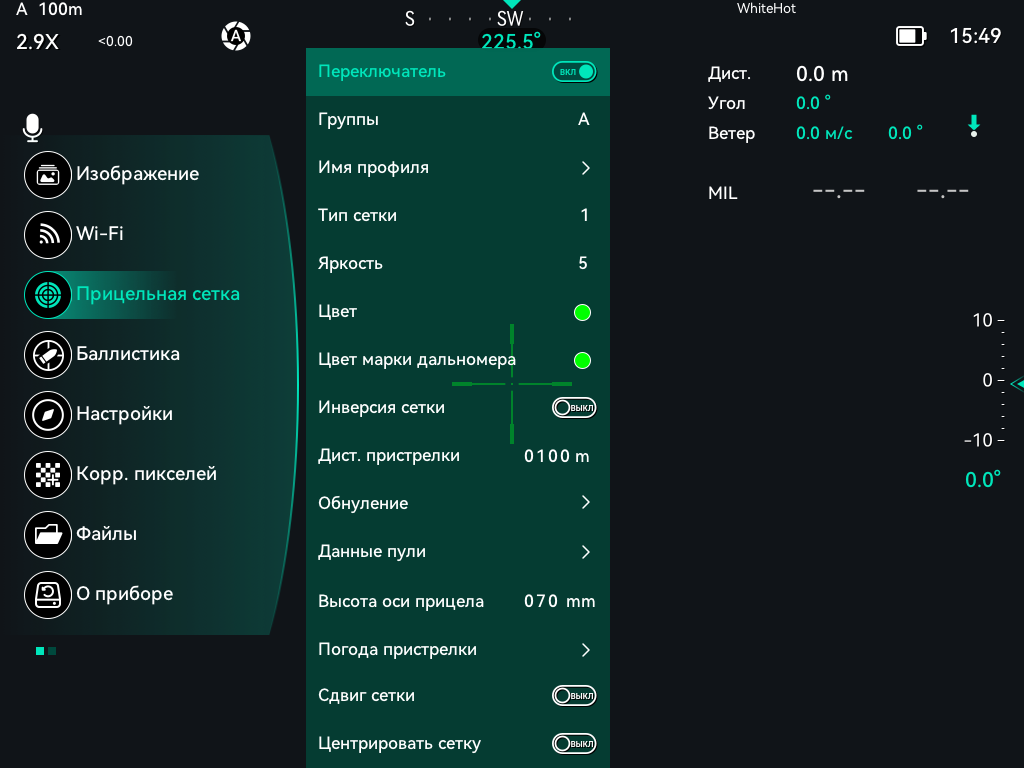

Шаг 1. Группа профиля и данные оружия
Прибор хранит шесть независимых групп профиля — A, B, C, D, E и F. Каждая группа помнит свой ноль, данные пули, высоту оси прицела и погоду пристрелки. Одна группа — одна связка «оружие + патрон»: для другого патрона или другого ствола берут другую группу, а не переписывают действующую.
| Строка | Что задать |
|---|---|
| Группы | Буква группы A–F, в которую записываются все следующие данные. При смене группы прибор загружает её сохранённые параметры. |
| Имя профиля | Подпись группы латиницей и цифрами, до 12 знаков, например калибр или название патрона. Букву группы имя не заменяет. |
| Дист. пристрелки | Дистанция в метрах, на которой оружие пристреляно в этой группе. Сама по себе смена числа сетку не сдвигает. |
| Высота оси прицела | Расстояние между осью канала ствола и осью прицела в миллиметрах. Измеряется на оружии с установленным прицелом. |
| Данные пули | Открывает характеристики пули и нарезов — шаг 2. |
| Обнуление | Открывает экран пристрелки — шаг 3. |
| Погода пристрелки | Атмосфера, при которой пристрелян ноль этой группы, — шаг 3. |
| Сдвиг сетки | Выключено: основная сетка стоит на нуле, поправку показывает отдельная баллистическая марка. Включено: основная сетка сама переходит в точку прицеливания. |
Группу выбирают до ввода остальных данных: всё, что вводится дальше, записывается в группу, выбранную в этот момент. Активная группа видна на основном экране слева вверху вместе с дистанцией пристрелки, например «A 100m».
Шаг 2. Данные пули

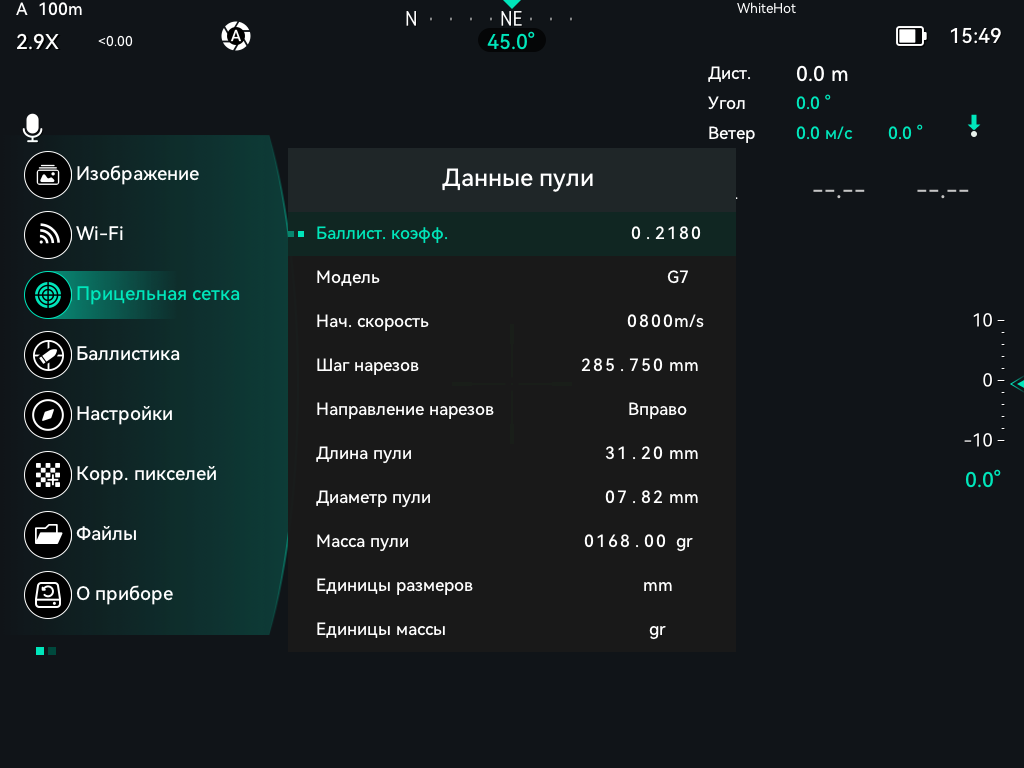

Путь: «Прицельная сетка» → «Данные пули» → короткое M. Здесь задаются характеристики патрона и ствола, по которым калькулятор строит траекторию.
| Строка | Что вводится |
|---|---|
| Баллист. коэфф. | Баллистический коэффициент пули, четыре знака после точки. |
| Модель | Модель сопротивления: G1, G2, G5, G6, G7 или G8. Коэффициент вводится для той модели, для которой он опубликован. Смена модели не пересчитывает коэффициент. |
| Нач. скорость | Начальная скорость пули в м/с, целым числом. |
| Шаг нарезов | Длина одного оборота нарезов в мм или дюймах. |
| Направление нарезов | «Вправо» или «Влево». Нужно для учёта деривации. |
| Длина пули | Длина пули в мм или дюймах. |
| Диаметр пули | Диаметр пули числом, в мм или дюймах. |
| Масса пули | Масса в гранах (gr) или граммах (g). |
| Единицы размеров | mm или inch для шага нарезов, длины и диаметра. Переключение переводит уже введённые значения, а не переобозначает их. |
| Единицы массы | gr или g для массы пули. |
Баллистический коэффициент, модель сопротивления, массу и размеры пули публикует производитель патрона или пули. Начальная скорость из таблицы производителя относится к его испытательному стволу; скорость из собственного ствола измеряется хронографом. Ошибка в начальной скорости смещает точку попадания по вертикали, и на больших дистанциях смещение растёт.
У каждой строки свой ввод: короткое M начинает его, следующее короткое M записывает значение в текущую группу. Общих кнопок «Да» и «Отмена» в этом окне нет. Долгое M при незавершённом вводе цифры не сохраняет.
Шаг 3. Пристрелка и погода пристрелки
Калькулятор считает поправку от нуля группы: на дистанции пристрелки поправка равна нулю, на остальных дистанциях — отклонение траектории от этого нуля. Поэтому без пристрелки расчёт не даёт правильной точки прицеливания. Пристрелка выполняется в строке «Обнуление» меню «Прицельная сетка»; по шагам, со снимками экрана, она описана в статье «Пристрелка Moskit и Kaban: пошаговое руководство».

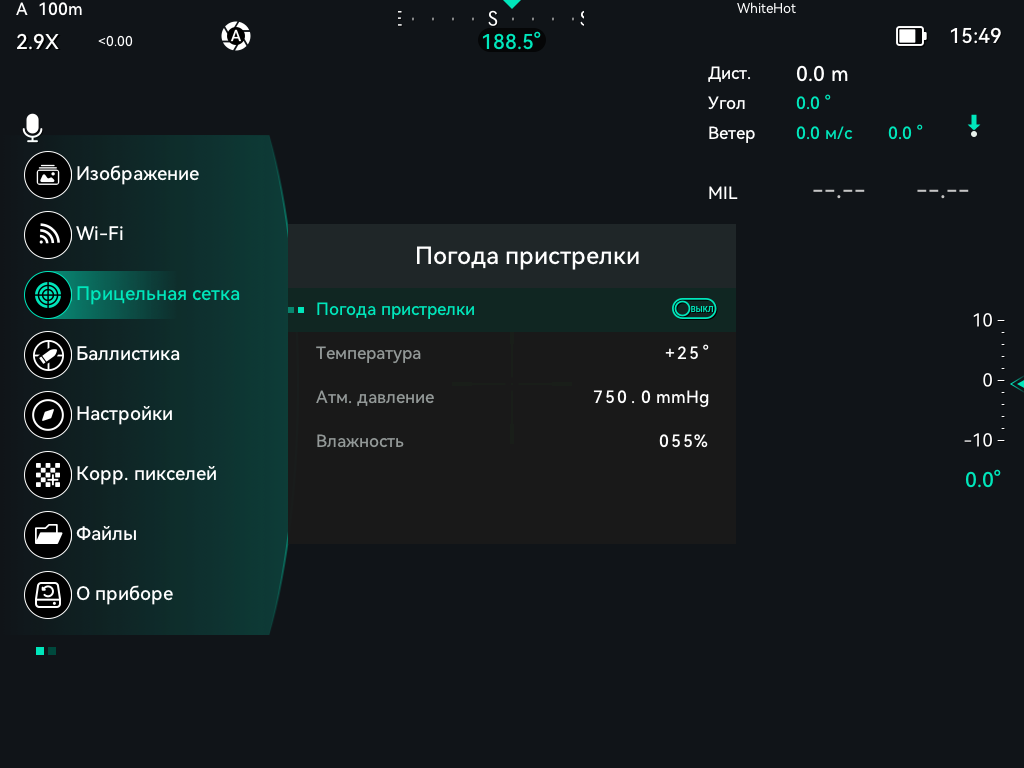

«Погода пристрелки» — температура, атмосферное давление и влажность в момент, когда задавался ноль. Путь: «Прицельная сетка» → «Погода пристрелки». Если переключатель включён, калькулятор учитывает разницу между погодой пристрелки и текущей погодой. Если выключен, прошивка подставляет атмосферу по умолчанию; введённые числа при этом сохраняются.
- Температура — в °C, целыми градусами со знаком.
- Давление — в миллиметрах ртутного столба (mmHg), с одной цифрой после точки, не в гПа.
- Влажность — в процентах.
Каждое поле записывается отдельно: короткое M завершает ввод и сохраняет значение в текущую группу.
Шаг 4. Включить баллистику

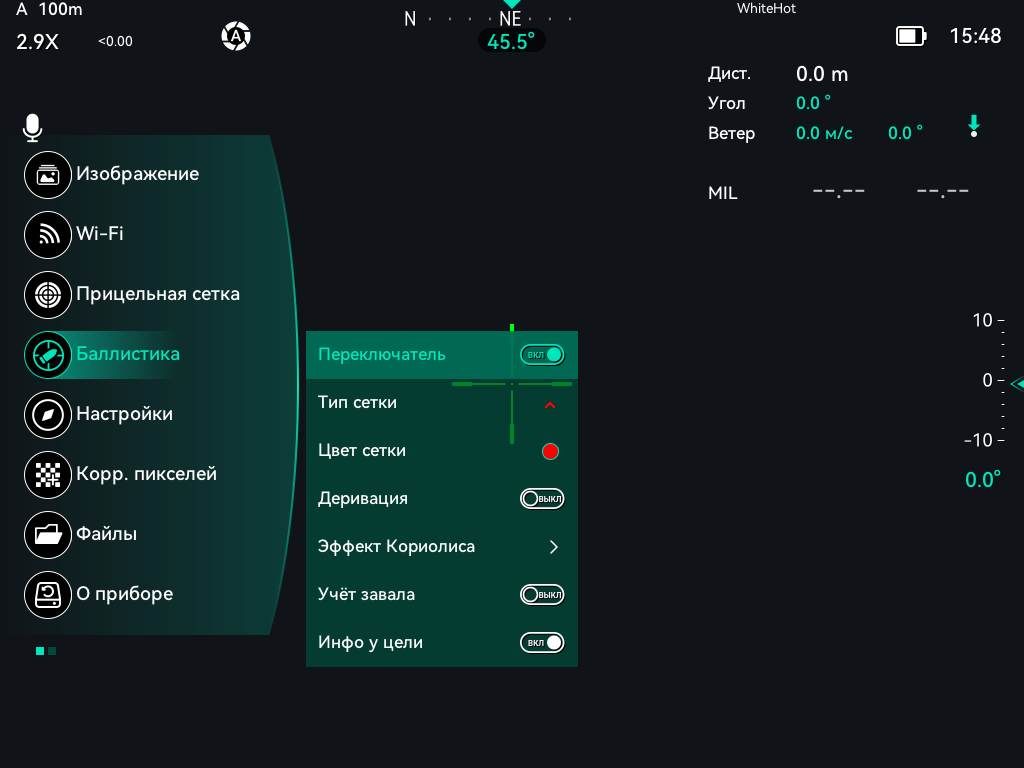

Путь: удержать M → «Баллистика» → короткое M. В этом разделе собраны выключатели, которые действуют постоянно, пока их не изменят.
| Строка | Назначение | Для базовой настройки |
|---|---|---|
| Переключатель | Включает и выключает баллистический расчёт. То же делает сочетание M + Вниз на основном экране. | Включить |
| Тип сетки | Форма баллистической марки: крест, стрелка или точка. Основная прицельная сетка выбирается отдельно, в «Прицельной сетке». | По вкусу |
| Цвет сетки | Цвет баллистической марки: белый, чёрный, зелёный, красный или синий. | Цвет, который отличается от основной сетки |
| Деривация | Учёт бокового смещения пули из-за её вращения. Использует шаг и направление нарезов из шага 2. | Включить, если данные нарезов введены |
| Эффект Кориолиса | Отдельное окно: включение учёта, широта, автоматический азимут по компасу. | Можно оставить выключенным: на 300 м эффект на порядки меньше ветра и деривации, учитывают его на дистанциях от 1500 м |
| Учёт завала | Использует измеренный наклон оружия вокруг продольной оси в расчёте. | По необходимости; перед включением датчик крена юстируют по внешнему уровню в «Настройки» → «Юстировка завала» |
| Инфо у цели | Показывает на основном экране скорость пули, время полёта и энергию у цели. | По вкусу |
Изменения в этом разделе применяются сразу, кнопок «Да» и «Отмена» нет. Долгое M возвращает в главное меню.
Шаг 5. Условия выстрела: дистанция, угол, ветер, погода

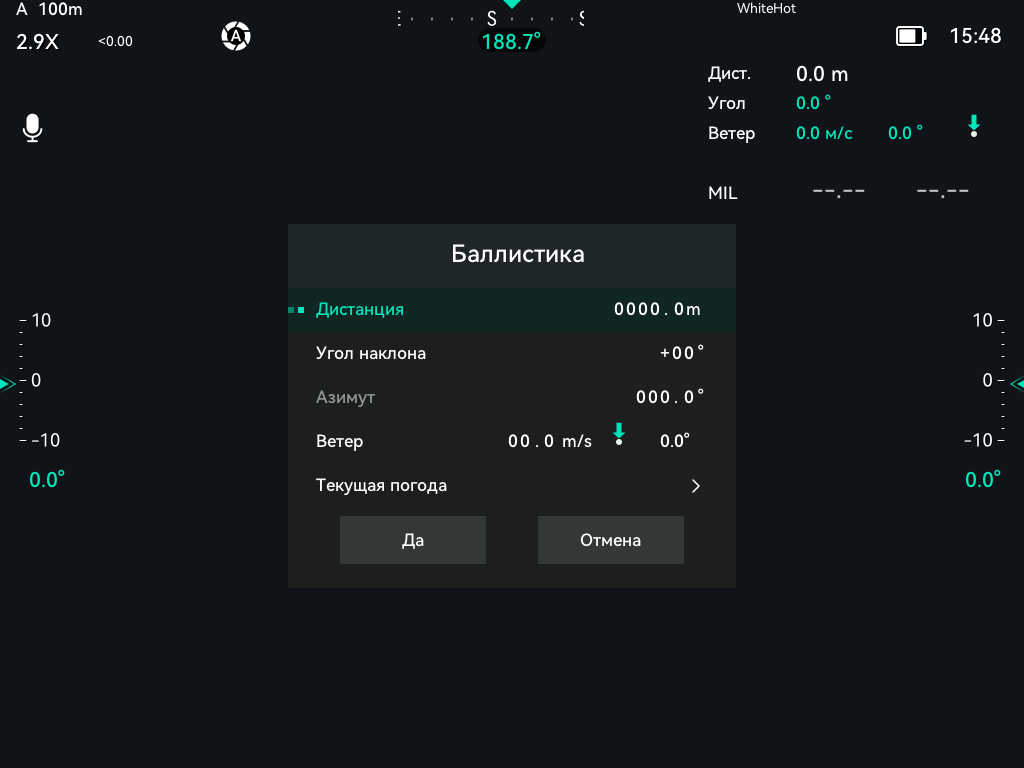

Текущие условия задаются в быстром меню баллистики: на основном экране удержать Вниз. Если расчёт был выключен, открытие быстрого меню его включает.
| Строка | Что задаётся |
|---|---|
| Дистанция | Дистанция до цели в метрах, с десятыми. После замера дальномером здесь стоит измеренное значение; ручной ввод его заменяет. Дистанцию пристрелки группы этот ввод не меняет. |
| Угол наклона | Угол места цели в градусах со знаком — при стрельбе вверх или вниз по склону. |
| Азимут | Направление выстрела для эффекта Кориолиса. Активна, только если эффект включён. |
| Ветер | Направление, откуда дует ветер, и скорость в м/с. |
| Текущая погода | Открывает окно температуры, давления и влажности. |
| Да | Принимает введённые условия и закрывает окно. |
| Отмена | Закрывает окно без сохранения дистанции, угла, азимута и ветра. |
Ветер вводится в два приёма. Первое короткое M в строке «Ветер» выбирает направление: Влево и Вправо поворачивают стрелку с шагом 5°, удержание поворачивает быстрее. На экране появляется круг: хвост стрелки показывает, откуда дует ветер. Второе короткое M переводит к цифрам скорости, третье — возвращает к строкам.
Все значения быстрого меню — черновик, пока не выбрана кнопка «Да» с коротким M. Долгое M и автоматический выход по бездействию черновик отбрасывают.

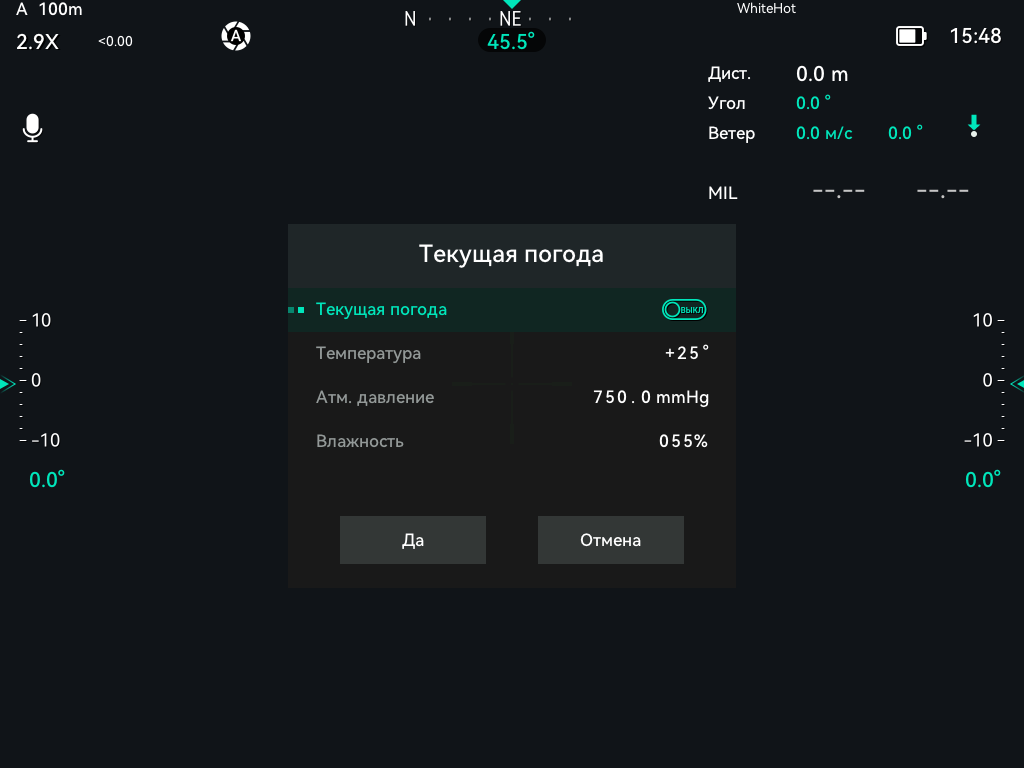

Текущая погода — атмосфера в момент стрельбы, отдельная от погоды пристрелки. При включённом переключателе калькулятор учитывает введённые температуру, давление в mmHg и влажность; при выключенном — значения прошивки по умолчанию. Кнопка «Да» в этом окне сохраняет погоду сразу и возвращает в быстрое меню; последующая «Отмена» быстрого меню погоду уже не отменяет.
Дистанция дальномером. Короткое RANGE показывает дальномерную марку, следующее короткое RANGE делает одиночный замер. Долгое RANGE включает непрерывный замер, повторное долгое — выключает его и скрывает марку. Измеренная дистанция идёт в расчёт. Наводить на цель нужно именно дальномерную марку: она показывает направление луча, а основная сетка и баллистическая марка решают другие задачи.

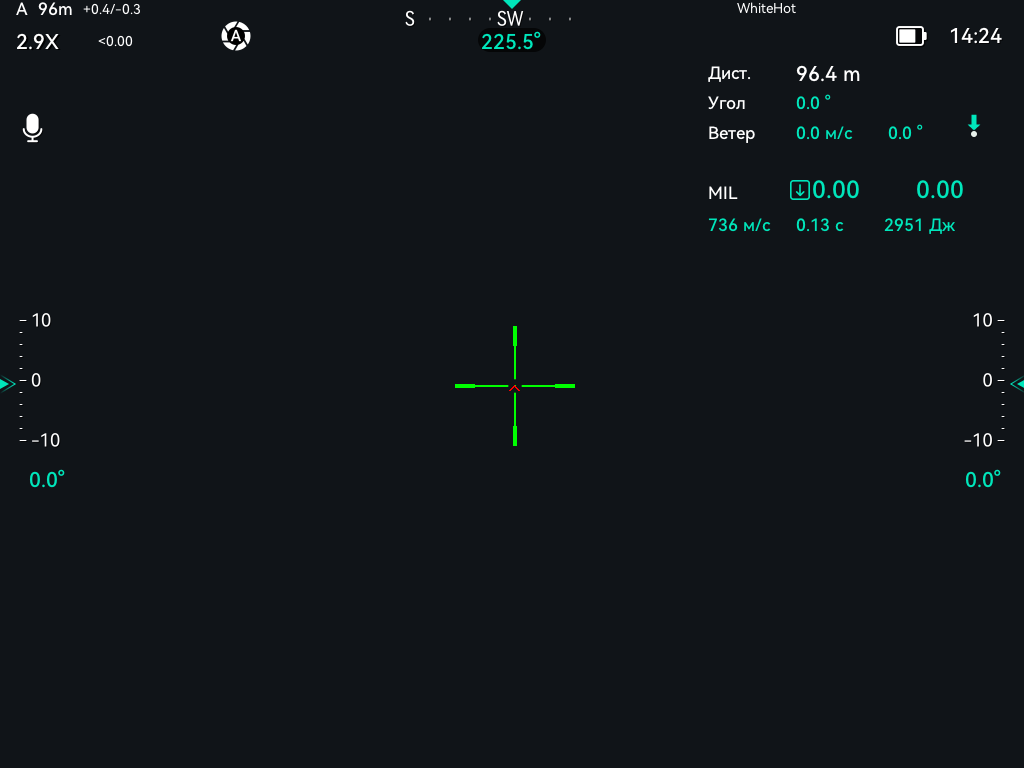

Как читать результат
| Что на экране | Что означает |
|---|---|
| Дист., Угол, Ветер | Условия, по которым выполнен расчёт. |
| MIL и два числа | Вертикальная и горизонтальная поправки в милах. |
| Прочерки «--.--» вместо чисел | Действительного результата расчёта нет. |
| Строка под MIL | При включённом «Инфо у цели» — скорость пули у цели (м/с), время полёта (с) и энергия у цели (Дж). |
| Баллистическая марка | Точка прицеливания с учётом поправки. С целью совмещают её, а не центр основной сетки. |
Если в «Прицельной сетке» включён «Сдвиг сетки», отдельной марки нет: основная сетка сама переходит в точку прицеливания, а на нуле остаётся точка-ориентир.
Ручная поправка в милах

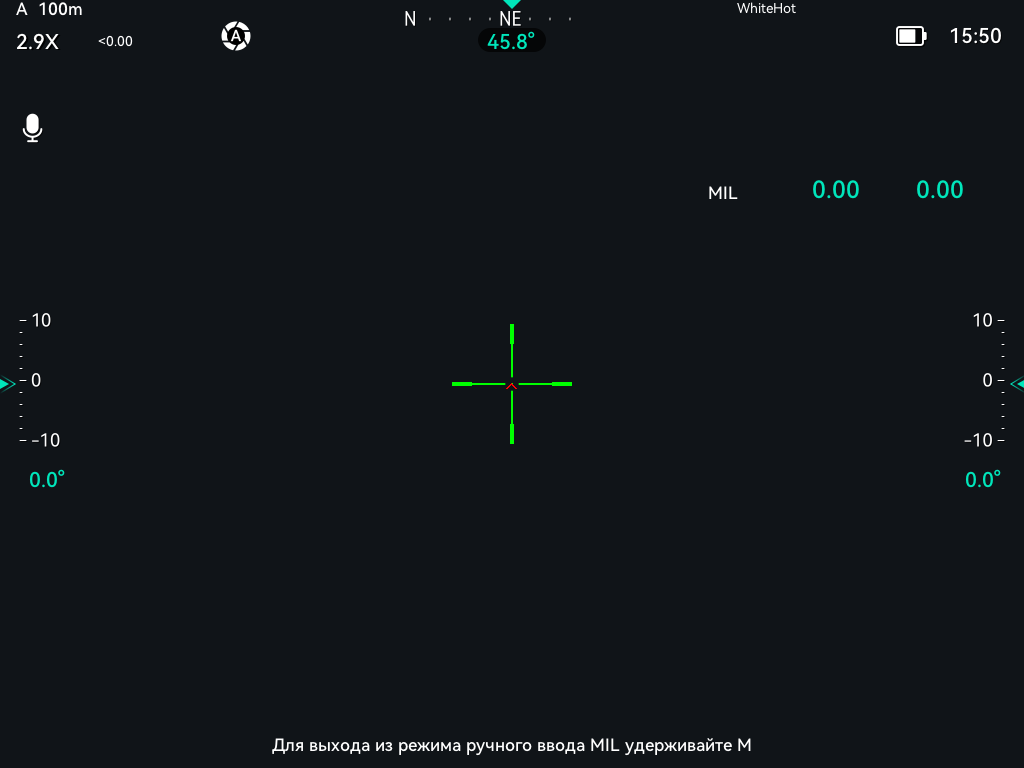

Готовую поправку, взятую из таблицы или внешнего калькулятора, можно ввести без расчёта. Удержание Вправо на основном экране включает режим ручного ввода MIL: блок дистанции и ветра скрывается, справа вверху остаются два значения поправки.
- Вверх и Вниз — вертикальная поправка, баллистическая марка движется вверх или вниз.
- Влево и Вправо — горизонтальная поправка.
- Удержание стрелки повторяет шаг с ускорением. Один шаг равен угловому размеру одного пикселя экрана и от кратности не зависит.
- Долгое M — выйти из режима; введённая поправка продолжает действовать.
Ручная поправка действует до следующего ответа дальномера или до подтверждения новых условий в быстром меню: после этого прибор очищает введённые милы и возвращается к расчёту.
Если поправка не та, которую ожидали
- Прочерки вместо поправки — действительного результата нет. Проверить, включён ли расчёт (M + Вниз на основном экране) и задана ли дистанция — замером или в быстром меню.
- Активна не та группа. Буква группы видна на основном экране слева вверху; данные пули, ноль и погода пристрелки у каждой группы свои.
- Коэффициент введён для одной модели сопротивления, а выбрана другая: G1 и G7 дают разные числа для одной пули.
- Давление введено в гПа вместо мм рт. ст. Прибор принимает только mmHg.
- Погода пристрелки и текущая погода перепутаны. Первая — условия, при которых задавался ноль, вторая — условия сейчас.
- Условия в быстром меню набраны, но не подтверждены кнопкой «Да».
- Наведена не та марка при замере. Дистанцию измеряет дальномерная марка, а не центр сетки.
- У строки осталась надпись «Не сохранено» — значение в профиль не записано.
Полное описание всех окон и кнопок — в «Moskit и Kaban — руководство пользователя».
