Прицельные сетки RikaNV Moskit и Kaban: рисунки, размеры и масштаб

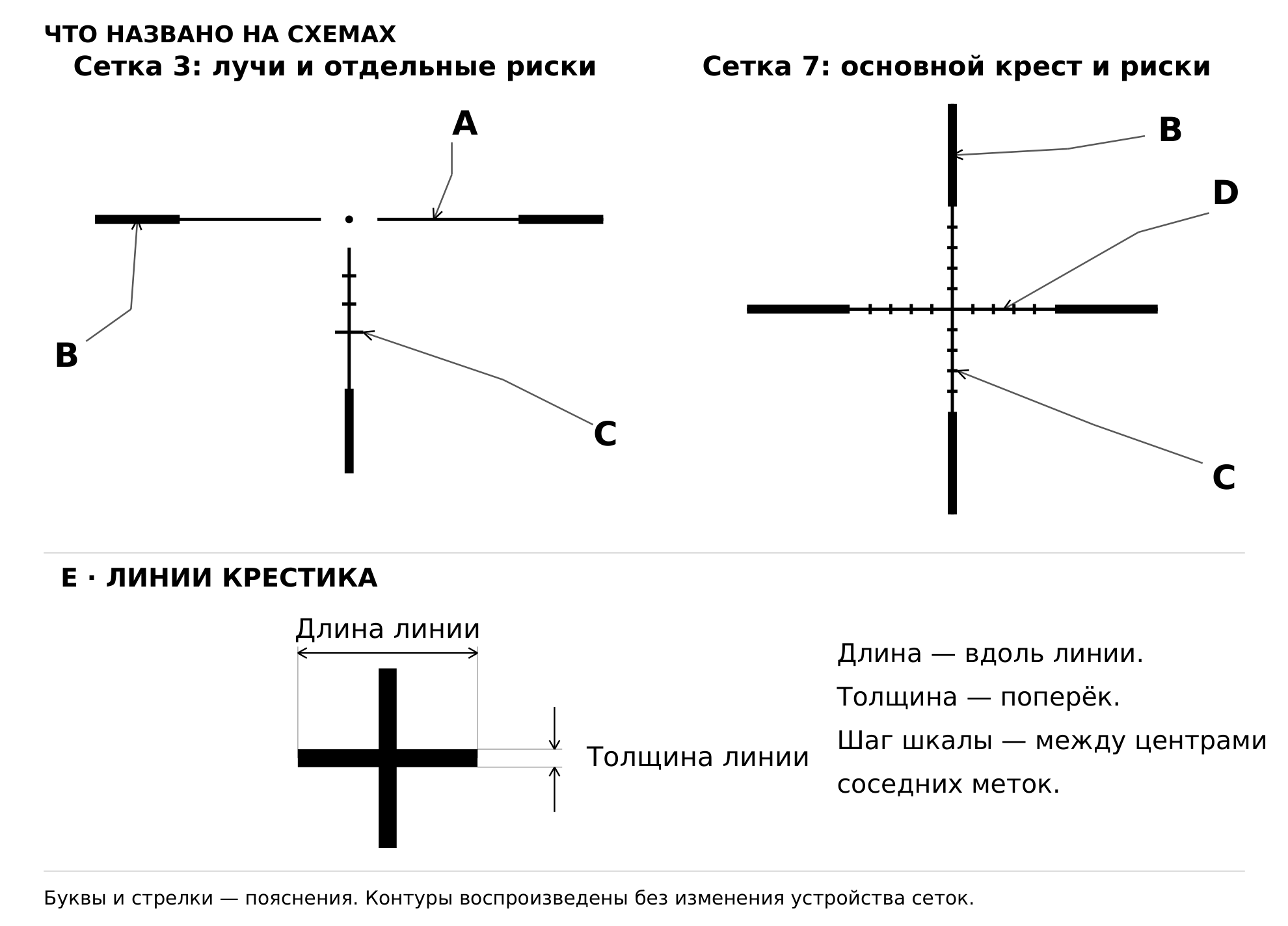

Элементы сетки: названия и размеры

Название указывает часть рисунка. Слово «толщина» у размерной стрелки означает размер поперёк линии, а не её длину и не шаг шкалы. Буквы ниже связывают подпись с конкретным элементом.

У «B» длинная линия вниз называется вертикальной линией шкалы, а короткие линии возле центральной точки — горизонтальными линиями у центра. Для них не используется название наружного утолщения.

Обозначения и область применения

Прицельные сетки Moskit и Kaban различаются не только рисунком. У одних есть лишь центральная марка, у других — угловая шкала, у «Кедра» меняется подробность разметки, а у «B» положение рисок зависит от баллистического профиля. Чтобы правильно читать изображение, важно различать три величины: деление сетки, цифровую ступень увеличения и цену клика пристрелки.

Рассмотрены шесть моделей: Moskit 335 LRF, Moskit 650 LRF, Kaban 335 LRF, Kaban 350 LRF, Kaban 650 LRF и Kaban 650 LRF PRO.

В описанной версии меню «Тип» содержит девять вариантов в следующем порядке:

1 → 2 → 3 → 4 → 5 → 6 → 7 → Кедр → B.

Этот перечень не следует переносить на другие модели: в исходном описании полный набор подтверждён только для перечисленных шести приборов.

Mil, деление и подпись

Mil — миллирадиан, единица угла. В используемом описании 1 mil соответствует 10 см на дистанции 100 м. Соответственно, 0,5 mil — 5 см, а 0,2 mil — 2 см на той же дистанции.

Это не обозначение дальности. Отметка «5» на угловой шкале «Кедра» означает 5 mil, а не 500 м. Подписи сетки «B» устроены иначе: там число обозначает дистанцию в метрах.

Есть ещё одно различие: размер элемента не равен шагу шкалы. Например, линии крестика сетки 5 имеют длину 0,5 mil, но расстояние между центрами соседних крестиков составляет 1 mil.

Источник: «Сетки прицелов Moskit и Kaban — полное описание», 19.10.2026. Кадры приборов — вырезки 384×288 px вокруг области прицеливания, а не весь экран.

Кратность меняется. Угол сохраняется.

Все девять сеток в рассматриваемых приборах векторные: прошивка заново рисует их для текущего масштаба изображения. Угловые расстояния между элементами сохраняются.

Отрезок в 1 mil остаётся отрезком в 1 mil при любой доступной цифровой ступени. По этому свойству поведение соответствует сетке в первой фокальной плоскости: увеличение изображения не меняет угловую цену деления. Речь именно о поведении электронной сетки, а не о наличии физической сетки в оптической системе.

При этом разные части рисунка масштабируются неодинаково:

• расстояния между угловыми отметками и длины линий увеличиваются вместе с изображением;
• толщина линий остаётся постоянной в пикселях экрана;
• точки сетки 4 и точки, крестики и подписи «Кедра» сохраняют экранный размер;
• крестики сетки 5 заданы в mil, поэтому увеличиваются вместе с масштабом.

Отсюда заметное различие: на большой кратности линия выглядит длиннее, но не толще. У точечной сетки увеличиваются промежутки между точками, а не сами точки. Крестики сетки 5, напротив, становятся крупнее.

Цифровая ступень и число на экране — не одно и то же

Цифровая ступень 1× означает базовый масштаб без дополнительного цифрового увеличения. На экране показывается произведение оптической базы на цифровую ступень.

В таблицах ниже обозначения 1×, 2×, 4× и 8× относятся именно к цифровым ступеням, а не к итоговой кратности на экране. Ступени 8× у Moskit 335 LRF, Kaban 335 LRF и Kaban 350 LRF нет.

Почему край сетки может исчезнуть

Вместе с увеличением масштаба растёт и размах сетки на экране. Дальние элементы могут выйти за его границы. Прошивка не сжимает оставшуюся шкалу, чтобы уместить весь рисунок: такое сжатие изменило бы цену деления.

У большинства рассмотренных сеток часть геометрии обрезается на цифровой ступени 8×, а у Kaban 350 LRF — уже на 4×. Малый крест сетки 6 в приведённых в исходнике кадрах остаётся целиком видимым на всех доступных ступенях.

Обрезание краем экрана не следует путать с адаптивным скрытием элементов «Кедра» или с прореживанием рисок «B». Это разные механизмы, описанные ниже.

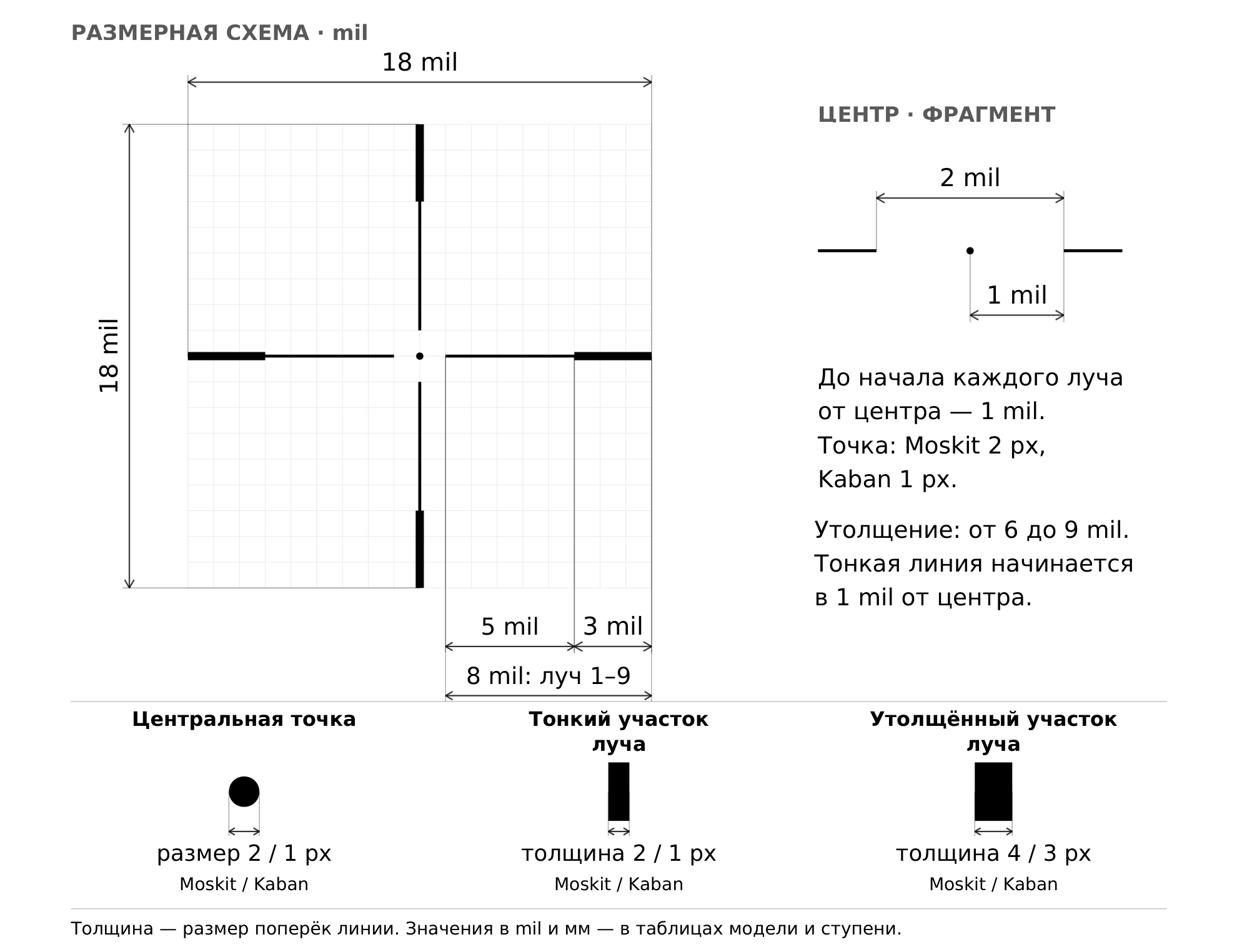

Сетка 1 — крест с утолщёнными концами

Классический рисунок «дуплекс»: четыре луча, тонкие возле центра и утолщённые снаружи. В центре находится отдельная точка. Между ней и началом каждого луча оставлен промежуток в 1 mil — центральное окно имеет ширину и высоту 2 mil.

Лучи заканчиваются в 9 mil от центра, а утолщённые участки начинаются в 6 mil. Полный размах рисунка — 18 × 18 mil.

У сетки 1 нет регулярной шкалы. Её ориентиры — центральное окно и границы утолщённых участков, а не последовательность одинаковых делений. Толстые концы выделяют направление к центру, тонкие участки оставляют центральную область менее перекрытой.

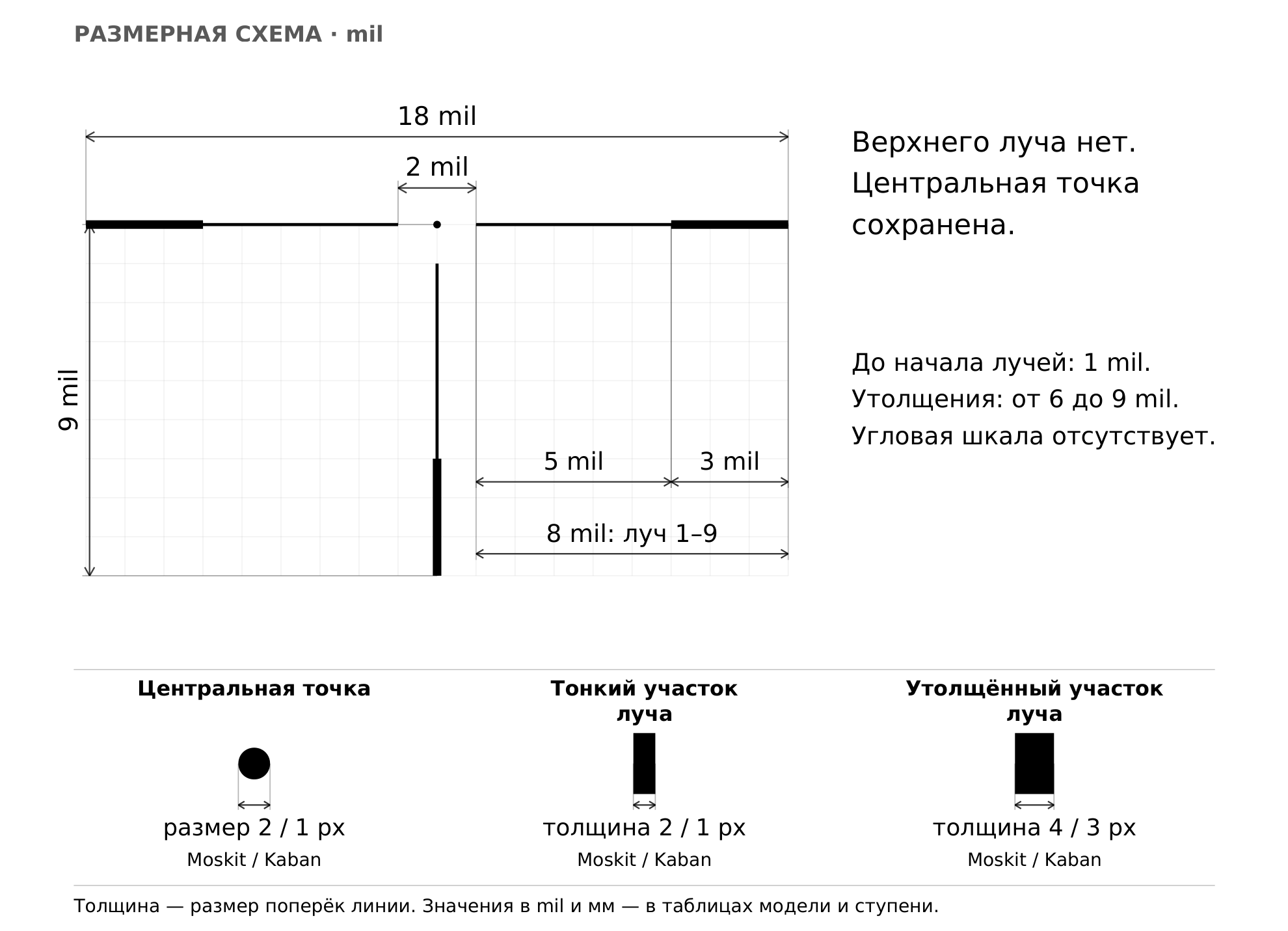

Сетка 2 — открытая область над центром

Сетка 2 сохраняет центральную точку, боковые лучи и нижний луч сетки 1. Верхнего луча у неё нет: область над центром остаётся открытой.

Геометрия остальных элементов та же: начало лучей в 1 mil, утолщение с 6 mil, конец в 9 mil от центра. Горизонтальный размах составляет 18 mil, нижний луч простирается на 9 mil.

Регулярной шкалы здесь также нет. Отличие от сетки 1 — в рисунке и перекрытии области над центральной точкой, а не в другой цене деления.

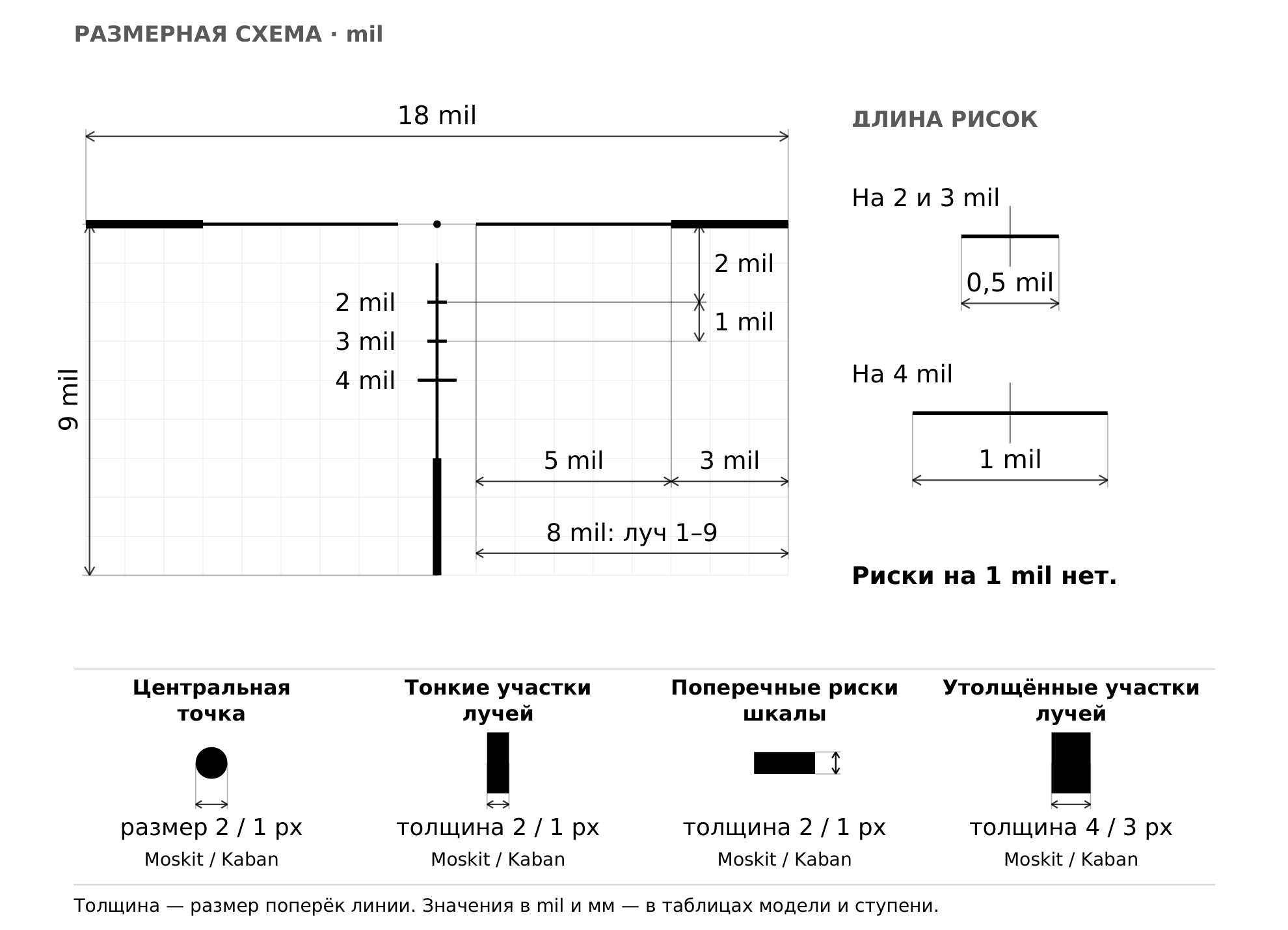

Сетка 3 — три отметки на нижнем луче

В основе сетки 3 — тот же открытый сверху рисунок, но нижний луч дополнен тремя поперечными рисками. Они расположены на 2, 3 и 4 mil ниже центра. Риски на 1 mil нет.

Две верхние риски имеют длину 0,5 mil, нижняя — 1 mil. Более длинная нижняя риска помогает отличить отметку 4 mil от остальных.

Это угловая разметка, а не готовая шкала дистанций. Значения 2, 3 и 4 mil нельзя читать как обозначения 200, 300 и 400 м.

На базовой цифровой ступени короткие риски занимают всего несколько пикселей. У Moskit они могут почти сливаться с нижним лучом; начиная с цифровой ступени 2× становятся отчётливее. Меняется их видимость, но не положение в mil.

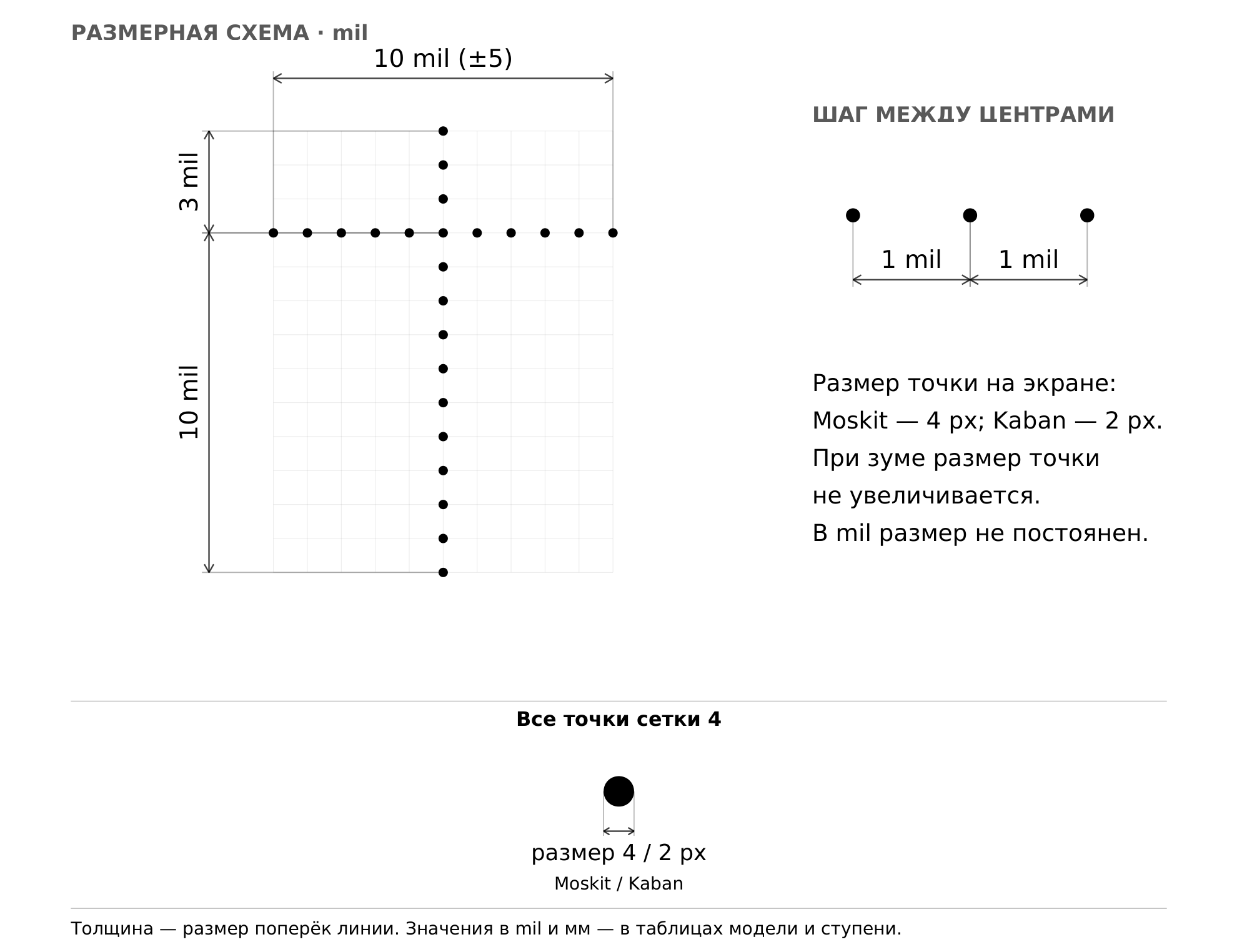

Сетка 4 — шкала из точек

Сетка 4 не содержит сплошных линий. Горизонтальная цепочка точек проходит от −5 до +5 mil, включая центр. Над центром находятся ещё три точки — на 1, 2 и 3 mil. Нижняя цепочка продолжается до 10 mil.

Шаг между соседними точками — 1 mil. При увеличении кратности точки расходятся по экрану, но сохраняют свой экранный размер. На больших цифровых ступенях нижние точки могут выйти за границу изображения.

У Moskit точки выглядят крупнее, чем у Kaban. Это различие толщины рисунка: угловой шаг одинаков.

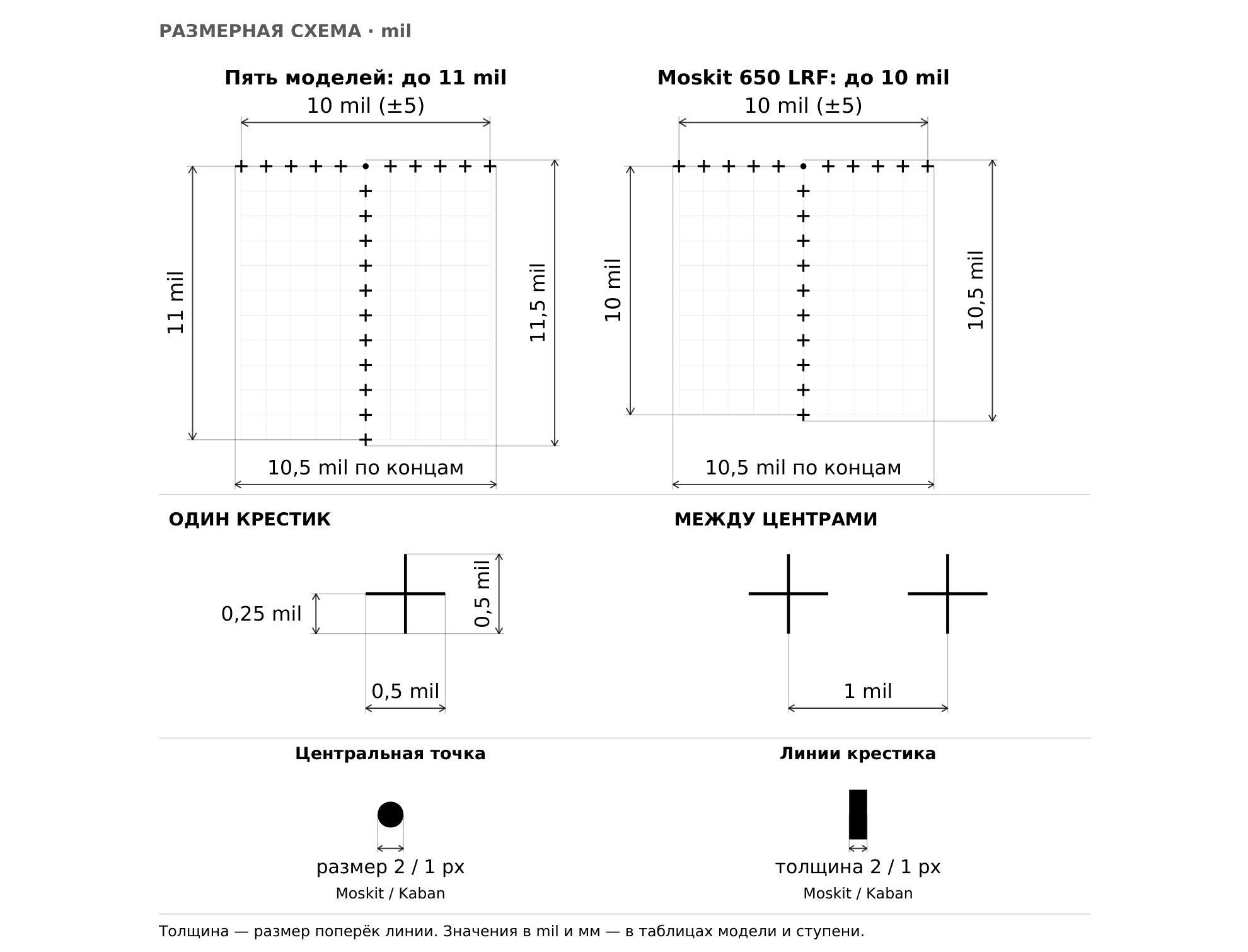

Сетка 5 — шкала из крестиков

В описанной версии сетка 5 состоит из отдельной центральной точки и небольших крестиков. Сплошных осевых линий между ними нет.

На горизонтали крестики стоят через 1 mil: пять слева и пять справа от центра. Нижняя цепочка продолжается до 11 mil; у Moskit 650 LRF — до 10 mil.

Каждый крестик образован двумя пересекающимися линиями длиной по 0,5 mil. Поэтому здесь важно различать два размера: размах самого крестика и расстояние между центрами соседних крестиков.

На базовой ступени у Moskit крестики могут выглядеть почти как точки. С цифровой ступени 2× их форма различима на всех шести приборах. В отличие от точек сетки 4 и крестиков «Кедра», элементы сетки 5 растут вместе с кратностью.

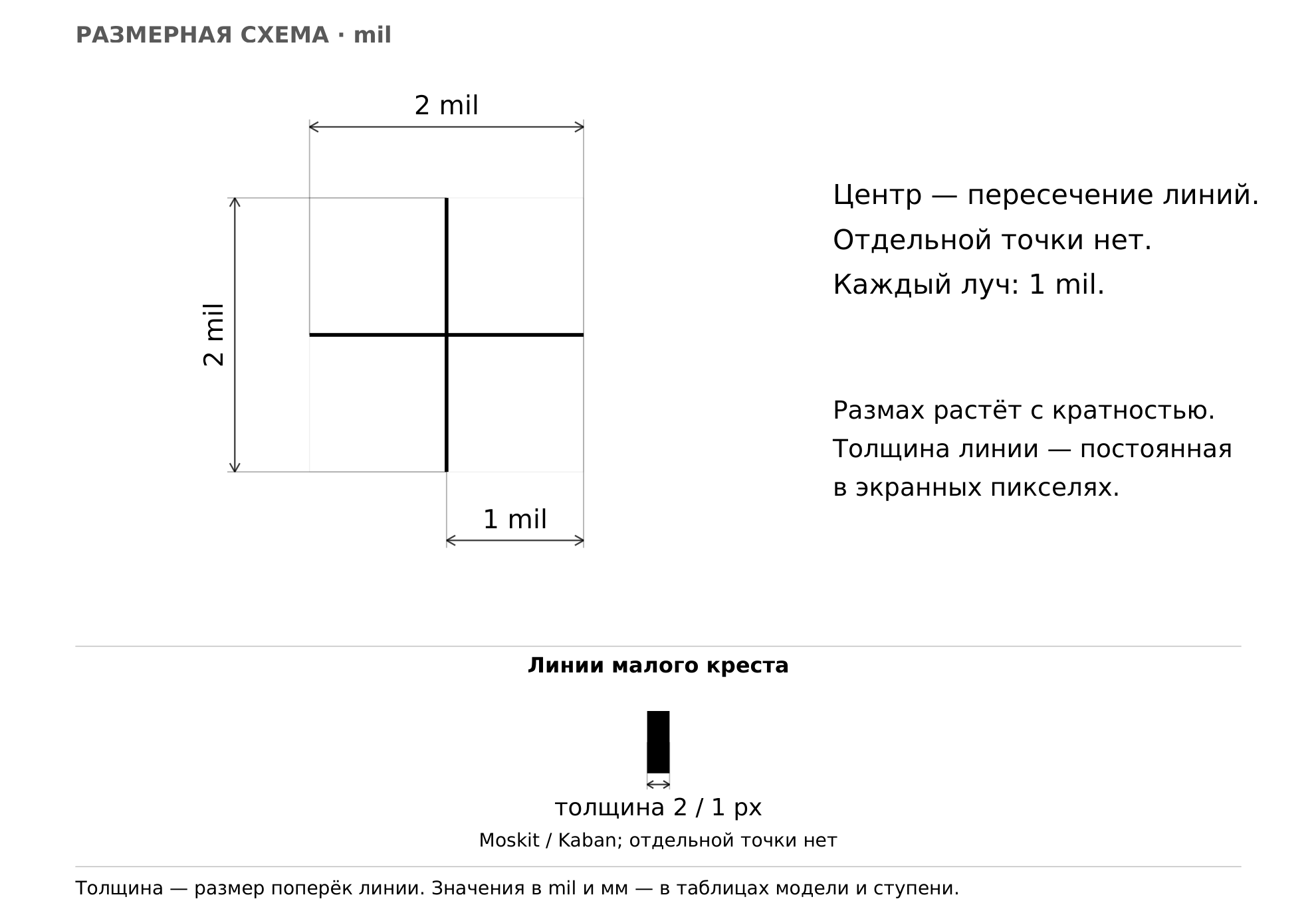

Сетка 6 — малый сплошной крест

Это наиболее компактный рисунок из рассмотренных: две пересекающиеся линии без отдельной центральной точки и без разрыва в центре.

Каждый луч простирается на 1 mil от пересечения. Полная ширина и высота креста — по 2 mil. Дополнительных рисок и дистанционных подписей нет.

С увеличением кратности крест становится крупнее, но остаётся компактным относительно остальных сеток. Его тонкая линия не превращается в толстую полосу при цифровом увеличении.

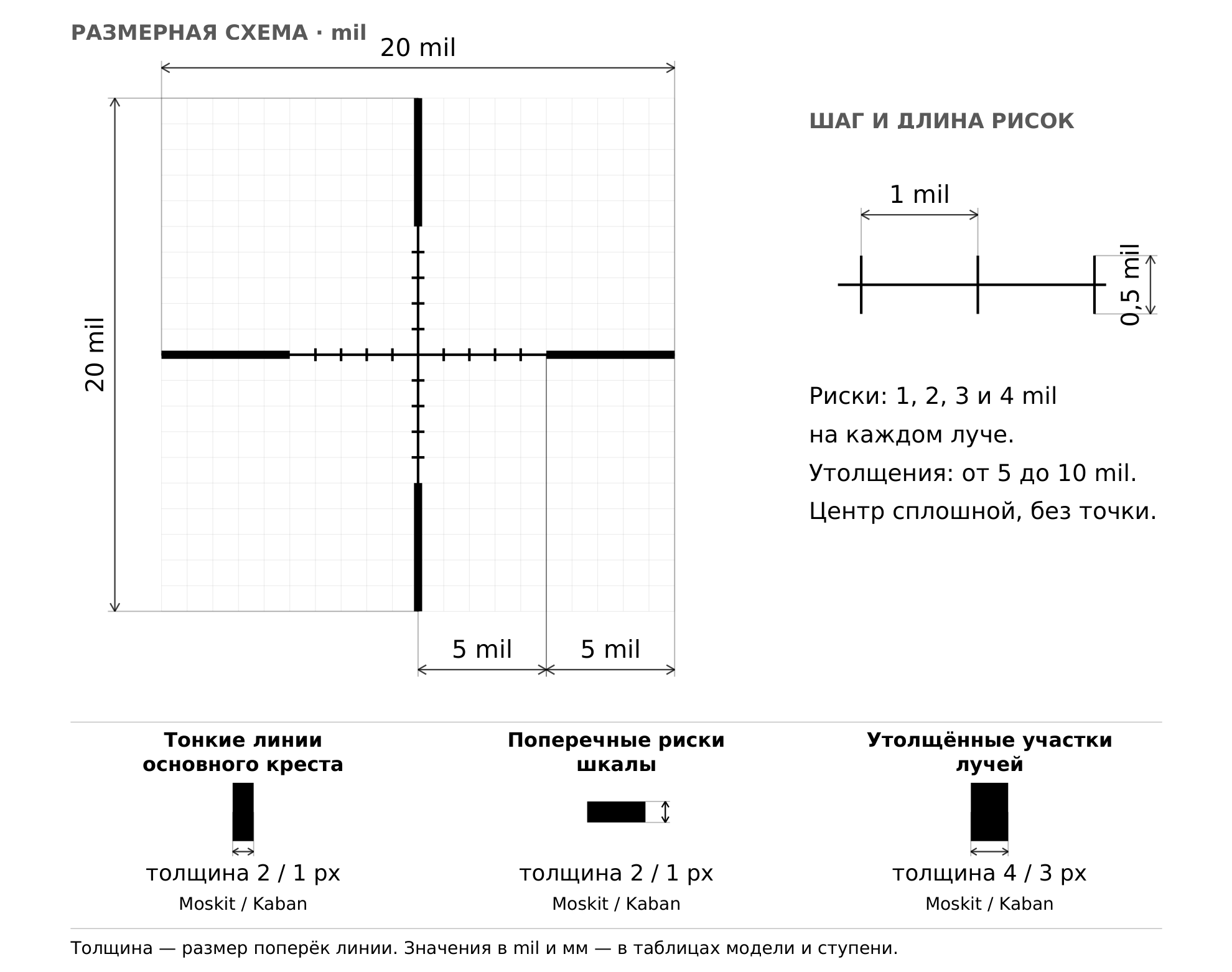

Сетка 7 — mil-крест с рисками по четырём направлениям

В центре сетки 7 — пересечение двух сплошных линий. Отдельной точки и центрального окна нет.

На каждом из четырёх лучей стоят поперечные риски на 1, 2, 3 и 4 mil. Их длина — 0,5 mil. Утолщённые участки начинаются в 5 mil и заканчиваются в 10 mil от центра. Числовых подписей нет.

Это регулярная угловая шкала по обеим осям. Её состав не меняется при переключении цифровой ступени: меняется масштаб, а крайние элементы могут обрезаться границами экрана. В отличие от «Кедра», дополнительных уровней подробности у неё нет.

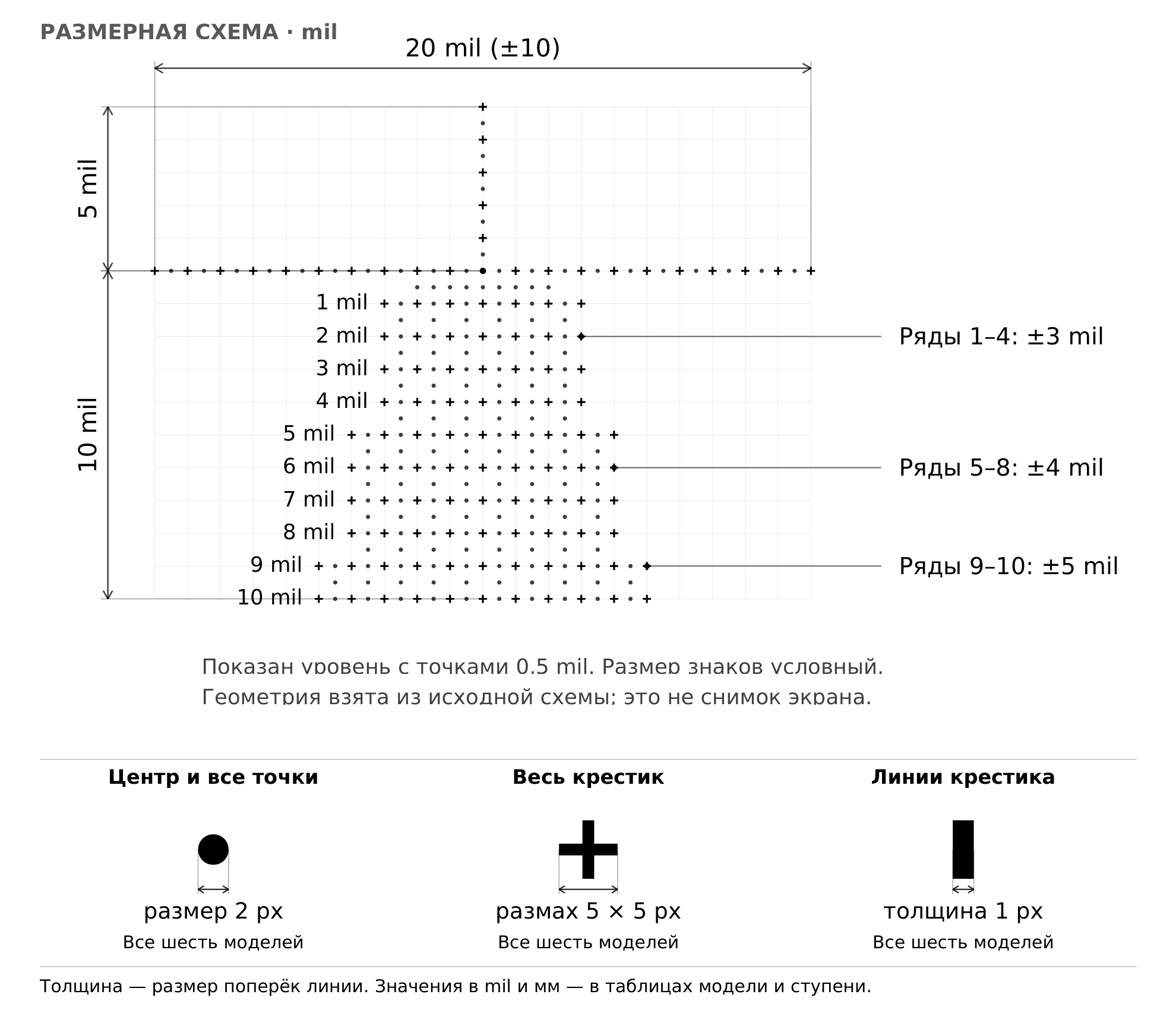

«Кедр»: геометрия рядов

«Кедр» — сетка-«ёлка» с горизонтальной шкалой, верхней вертикальной шкалой и расширяющимися нижними рядами. В отличие от обычного креста, она содержит ориентиры не только на осях, но и внутри нижней части рисунка.

Её полная геометрия одинакова на всех шести приборах:

• горизонтальная шкала проходит на уровне центра от −10 до +10 mil;
• верхняя вертикальная шкала продолжается до 5 mil;
• ниже центра расположены десять целых рядов — от 1 до 10 mil;
• ряды 1–4 простираются до 3 mil в каждую сторону, ряды 5–8 — до 4 mil, ряды 9–10 — до 5 mil;
• между целыми рядами предусмотрены полуряды;
• непосредственно под центром находится отдельное точечное поле.

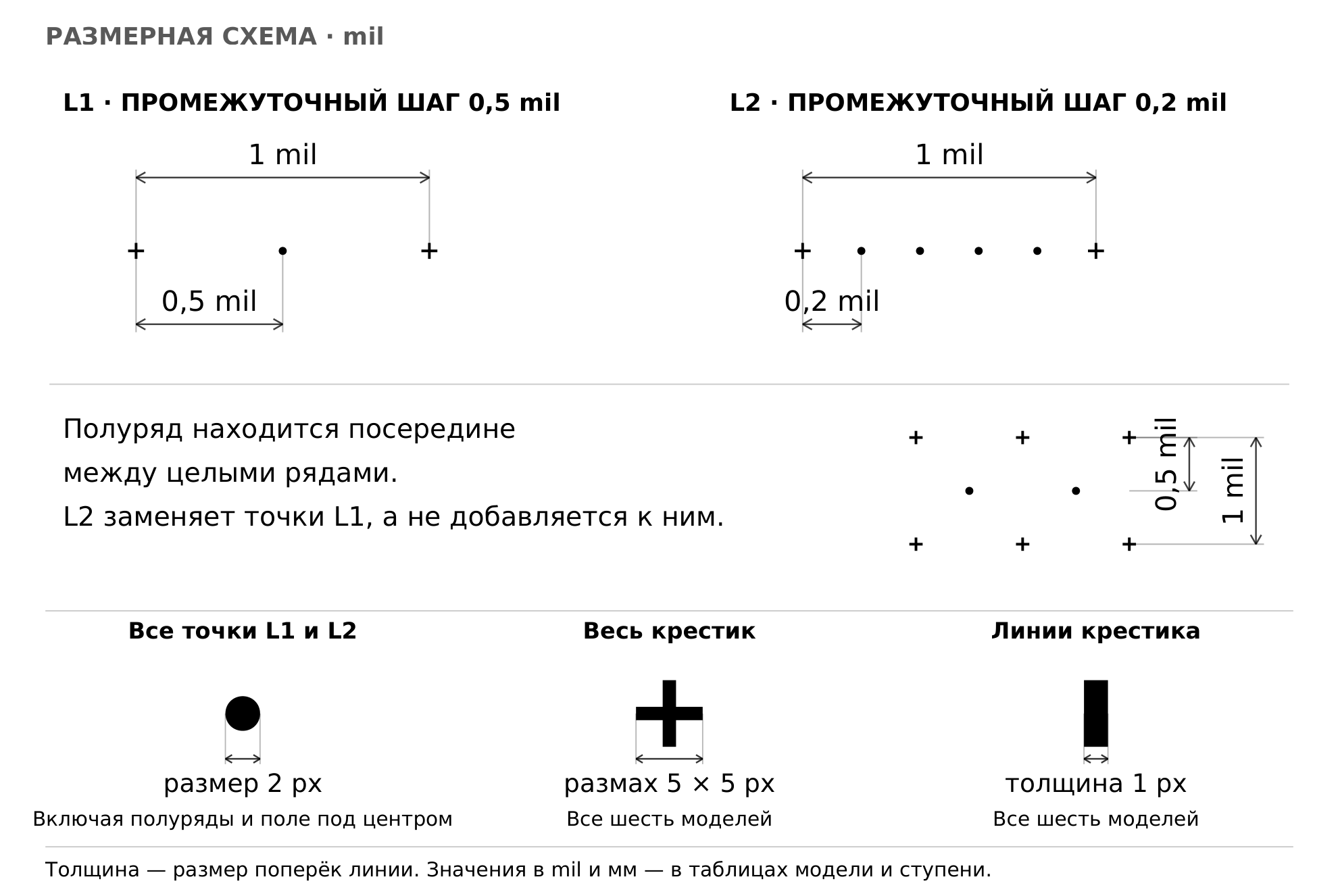

«Кедр»: что появляется при увеличении

Крестики обозначают узлы с целыми угловыми координатами. Промежуточные ориентиры — точки. Подписи относятся к угловой разметке в mil, а не к дистанциям.

Для промежуточных точек предусмотрены два шага: 0,5 и 0,2 mil. Эти уровни заменяют друг друга. При переходе к подробной разметке точки 0,2 mil появляются вместо точек 0,5 mil, а не добавляются к ним вторым набором.

Полуряды делят вертикальный промежуток между целыми рядами пополам. Их не следует смешивать с шагом промежуточных точек вдоль ряда.

Крестики, точки и цифры «Кедра» сохраняют экранный размер при увеличении кратности. Увеличиваются расстояния между ними.

Почему на малой кратности «ёлка» разреженная

Подробность зависит от того, сколько места на экране занимает один mil. На малом масштабе прошивка скрывает тесно расположенные ориентиры, чтобы они не сливались. Подпись появляется только вместе с видимой опорой.

На базовой цифровой ступени включены центральная точка и редкие опорные крестики. По мере увеличения масштаба появляются крестики целых mil, затем промежуточные точки и более подробные подписи. Сопоставление по моделям приведено на следующей странице.

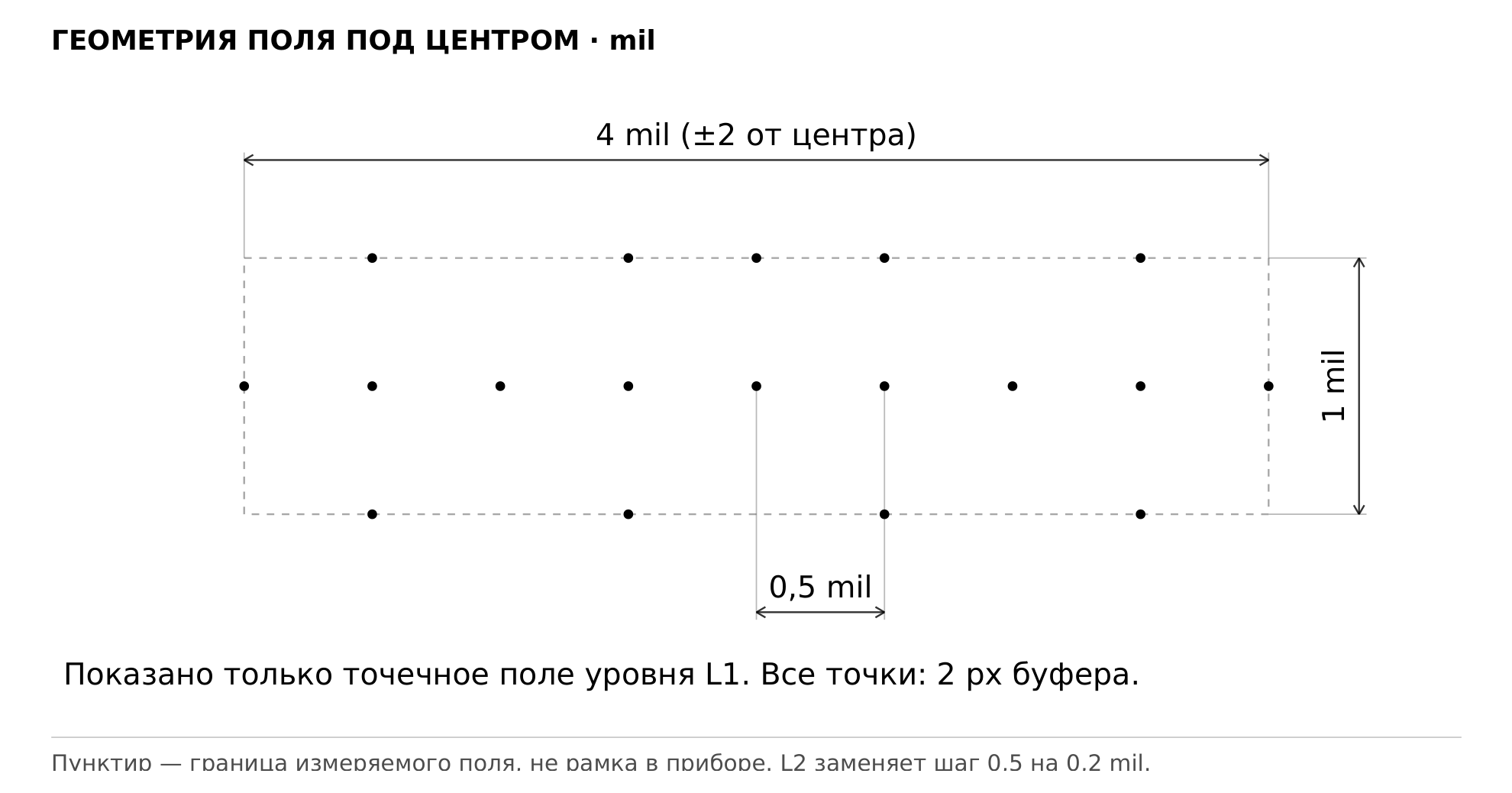

«Кедр»: точки, поле и подписи

Границы поля: от −2 до +2 mil по горизонтали и от 0 до 1 mil вниз. На схеме отдельно показаны точки промежуточного уровня 0,5 mil; шкалы и первый ряд «ёлки» здесь не воспроизводятся. При уровне L2 промежуточный шаг становится 0,2 mil, размер точек остаётся 2 px.

Фактические размеры отдельных цифр и межзнаковые расстояния в исходнике не заданы. Значения 16 и 20 px — кегль, их нельзя подписывать как высоту каждого символа.

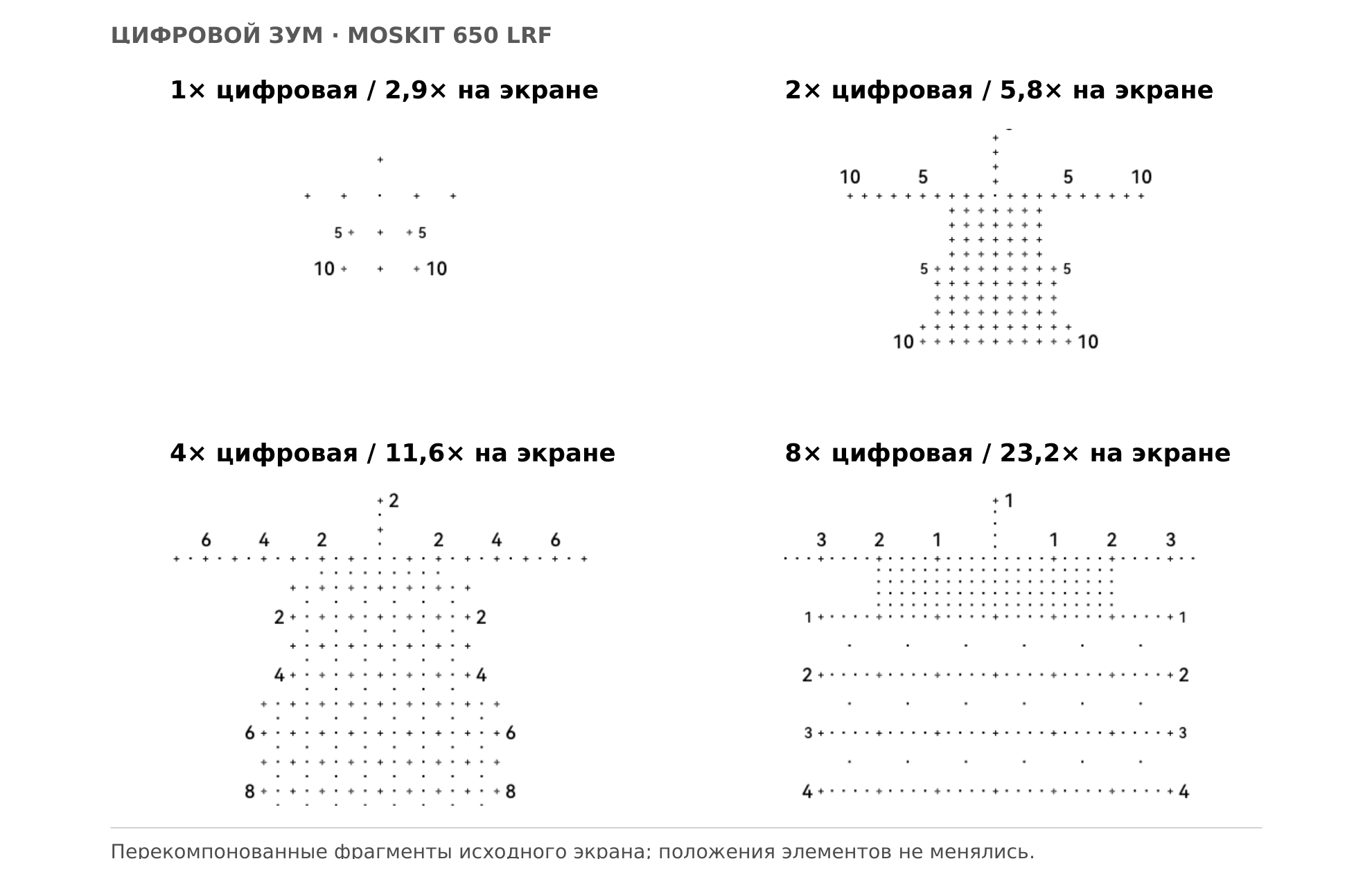

«Кедр»: ступени и видимый рисунок

Таблица относится к режимам с выключенной центровкой марки. У Kaban 350 LRF более подробная разметка появляется раньше, потому что при той же цифровой ступени один mil занимает на экране больше места.

Промежуток между двумя видимыми ориентирами «Кедра» не всегда равен 1 mil. На малой кратности часть узлов скрыта; при повышении подробности, наоборот, появляются промежуточные точки. Значение имеет состав текущего уровня, а не само соседство двух видимых элементов.

Цвет сетки и ночной режим не переключают уровни подробности «Кедра». На большой кратности дальняя часть «ёлки» может уйти за экран; оставшиеся элементы при этом не уплотняются.

«B»: рисунок из профиля

«B» отличается от остальных сеток принципом формирования. Это не заранее размеченная угловая линейка: положение рисок вычисляется из баллистического профиля текущей группы.

Поэтому два профиля могут дать разное расположение рисок на одной и той же модели прибора. Рисунок «B» на иллюстрации нельзя считать универсальным для любого боеприпаса и любых условий.

От каких данных зависит рисунок

В расчёт входят параметры пули и её начальная скорость, баллистический коэффициент и закон сопротивления; параметры винтовки, в том числе высота прицела и нарезы; дистанция пристрелки, атмосфера пристрелки и текущая атмосфера, ветер и предусмотренные профилем опции учёта деривации и эффекта Кориолиса.

Если соответствующий учёт атмосферы выключен, в описанной версии используются заводские значения: высота 0 м, давление 750 мм рт. ст., температура +25 °C и влажность 55 %. Выключенный учёт атмосферы не означает, что шкала построена по фактической погоде в месте наблюдения.

Изменение расчётных данных профиля вызывает пересчёт таблицы. Смена кратности использует ту же таблицу, меняя масштаб и подробность её отображения.

Что эта шкала не учитывает

В техническом описании «B» рассчитана для горизонтального выстрела из винтовки без завала. При построении её шкалы не используются:

• текущая дистанция до отдельной цели;
• угол места цели;
• ручная поправка;
• измеренный завал и настройка его учёта;
• отдельная поправка нуля профиля.

При этом сама дистанция пристрелки в расчёте участвует. Дистанция нуля и отдельная поправка нуля профиля — разные параметры.

Следовательно, «B» не следует понимать как шкалу, которая автоматически учитывает любой наклон и все текущие поправки отдельного выстрела. Эти ограничения относятся именно к формированию «B» и не описывают остальные режимы баллистического калькулятора.

Горизонтальная ветровая шкала у «B» не рисуется. Наличие данных ветра среди входов не превращает её в двумерную «ёлку»: в описанной реализации ветер может влиять на вертикальный расчёт, но отдельных горизонтальных ветровых отметок в рисунке нет.

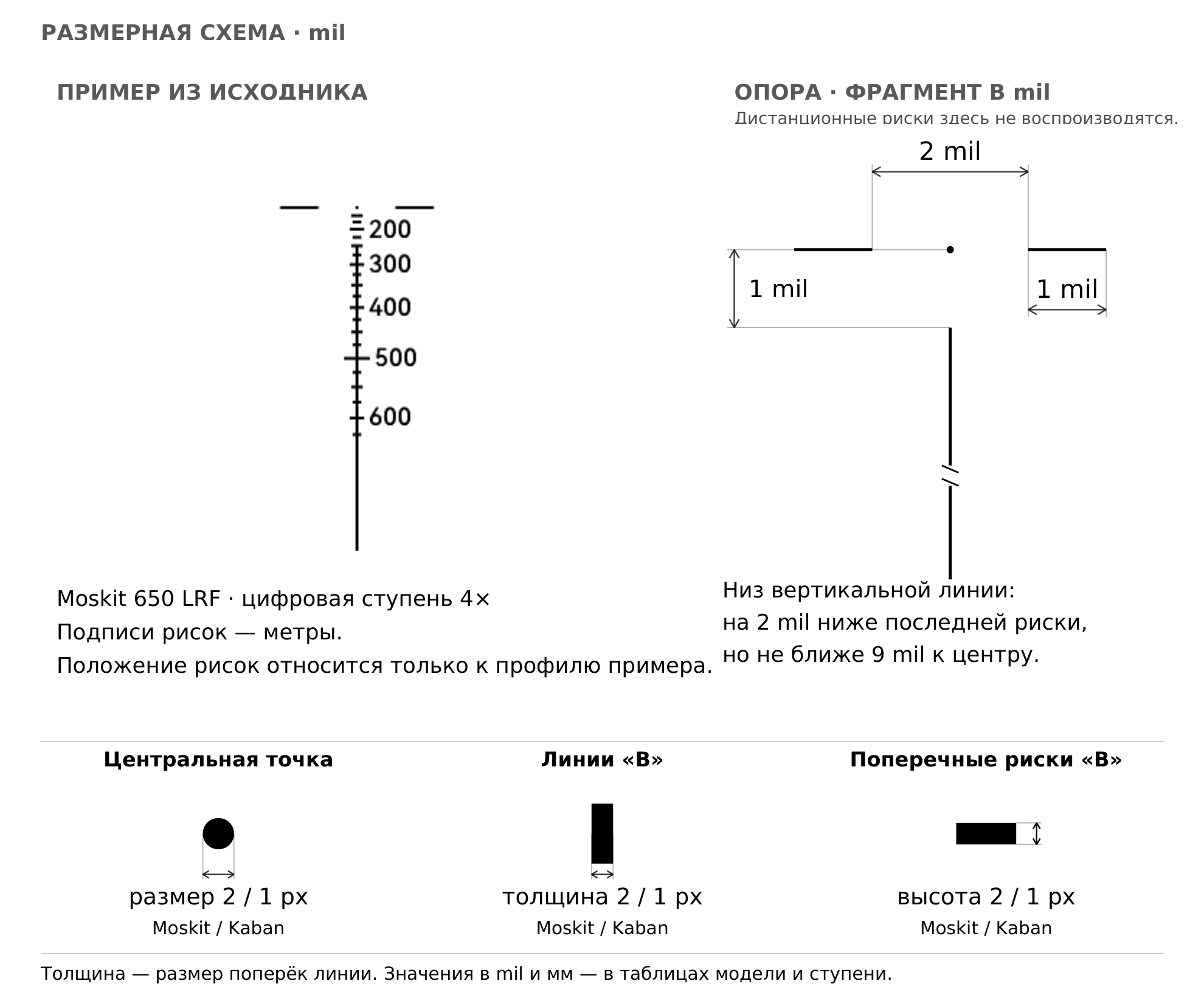

«B»: размеры опоры и подписи

Возле центральной точки находятся две короткие горизонтальные линии. Ниже проходит вертикальная линия шкалы с поперечными рисками дистанций.

Подписи показывают метры. Числа получают только риски сотен метров. Промежуточная риска может присутствовать без подписи, а подпись сотни может быть скрыта, если не помещается или пересекается с предыдущей.

Постоянного углового шага у «B» нет. Расстояние между соседними рисками определяется разностью рассчитанных вертикальных поправок, поэтому такую шкалу нельзя читать как цепочку делений по 1 mil.

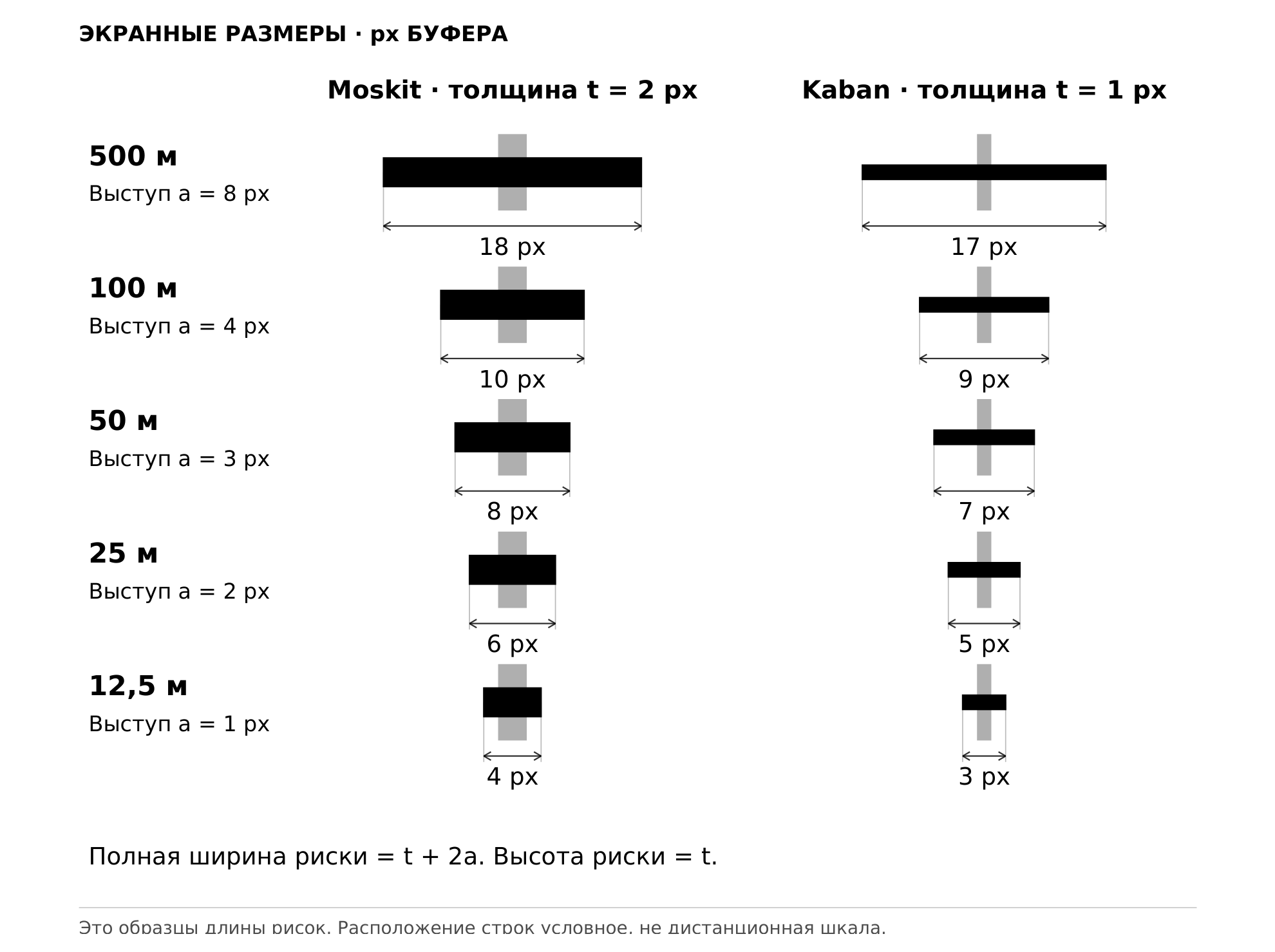

«B»: размеры всех типов рисок

Для каждого класса указан боковой выступ a с каждой стороны вертикальной линии шкалы. Полная номинальная ширина рассчитана как t + 2a, где t — толщина вертикальной линии шкалы; высота риски также равна t. Размеры в mil меняются с моделью и цифровой ступенью.

Кегль — параметр шрифта, а не измеренная высота конкретной цифры. В исходнике точные рамки символов не заданы. Не все подписи и промежуточные риски одновременно видимы.

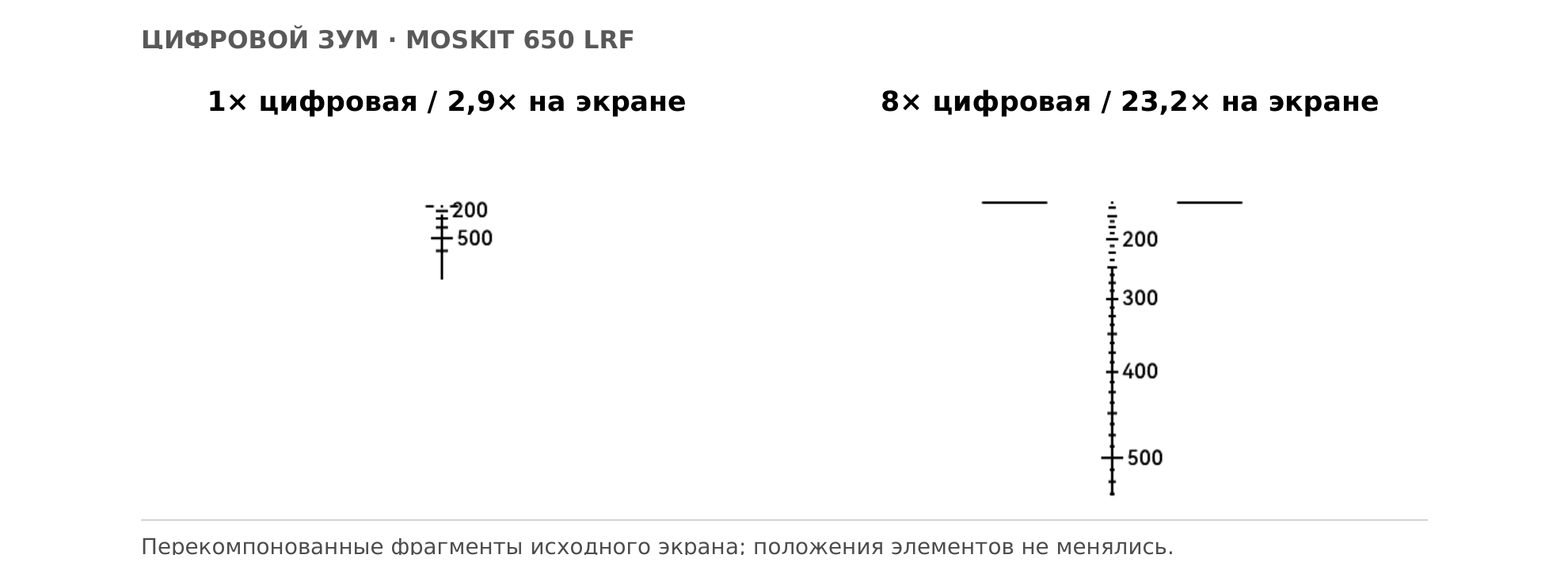

«B»: видимость и ограничения шкалы

Шаг рисок по дистанции

Для дробных базовых окон 1,10–1,29× в исходном описании также указан шаг 100 м.

Это шаг отбора рисок из расчётной таблицы, а не обещание, что каждая из них будет отдельно видна. Более мелкие риски прореживаются, если им не хватает свободного места. Условие учитывает и обводку ночного режима. На больших ступенях дальние риски могут выйти за нижнюю границу экрана.

Почему вместо дистанционной шкалы может остаться только основа

При отсутствии баллистического профиля или отказе расчёта прошивка показывает только основу марки. По такому рисунку нельзя заключить, что полноценная дистанционная шкала построена.

Есть и ограничения самого расчёта. В описанной реализации таблица заканчивается до области, где скорость пули снижается до 1,2 скорости звука. Если пуля дозвуковая уже у дульного среза либо расчёт не находит указанную границу в пределах 3 000 м, таблица остаётся пустой. Упомянутые 3 000 м — внутренний предел расчёта, а не заявленная дальность применения прибора.

У «B» настройка «Сдвиг сетки» заблокирована. Это предусмотренное поведение, а не признак потери настройки.

В исходных кадрах на цифровых ступенях 1× и 2× подпись «200» может пересекаться с правой горизонтальной линией у центра. В исходнике это отмечено как особенность рассматриваемой предрелизной версии. Подпись дистанции не является частью этой линии.

Группы, цвет и положение марки

В приборе предусмотрены шесть групп — A, B, C, D, E и F. Каждая хранит собственные тип сетки, цвет, яркость, положение нуля, дистанцию пристрелки и настройку «Сдвиг сетки».

Внутри одной группы ноль общий для всех типов сеток. Смена рисунка с одного номера на другой не создаёт отдельную пристрелку для новой сетки. Переключение группы — другой случай: загружаются настройки выбранной группы, включая её ноль.

Названия «группа B» и «сетка B» относятся к разным вещам. Буква группы обозначает набор сохранённых настроек, а «B» в меню «Тип» — баллистическую сетку.

Цвет, ночной режим и положение марки

Цвет и яркость

Доступны пять цветов: белый, чёрный, зелёный, красный и синий. Цвет и яркость сохраняются в выбранной группе. В исходном описании указана яркость по умолчанию 5; диапазон шкалы яркости в нём не приводится.

В ночном режиме NV чёрная сетка получает красную обводку. Для остальных цветов такая обводка не добавляется. Из-за неё контур чёрной сетки в NV выглядит иначе, но это не изменение углового шага.

«Сдвиг сетки»

Эта настройка связана с включённой баллистикой:

• при включённом «Сдвиге сетки» весь рисунок перемещается из положения нуля в расчётную точку прицеливания;
• при выключенном «Сдвиге сетки» основная сетка остаётся в положении нуля, а расчётная точка показана отдельной баллистической меткой.

Поэтому появление второй марки не означает, что прибор одновременно выбрал два типа сетки. Основная сетка и отдельная баллистическая метка выполняют разные функции. Исключение по доступности переключателя — сетка «B», для которой он заблокирован.

«Центрировать марку»

«Центрировать марку» в разделе «Настройки» — другая функция. Она включает дробное базовое окно изображения, указанное в исходнике как 1,10–1,29×. Сетка пересчитывается для фактически показанного окна так же, как при целых цифровых ступенях.

Эту настройку не следует смешивать с баллистическим «Сдвигом сетки». Все приложенные сравнительные кадры получены с выключенной центровкой. При включённой центровке масштаб рисунка и момент появления мелких элементов могут отличаться от приведённых кадров.

Цена клика — отдельная величина

Деление сетки описывает угловое расстояние между её ориентирами. Клик пристрелки — отдельный шаг изменения нуля группы.

В рассматриваемой прошивке один клик соответствует одному экранному пикселю текущего масштаба. Поэтому при повышении цифровой ступени угловая цена клика уменьшается, хотя угловая цена делений самой сетки сохраняется.

Экран пристрелки показывает цену клика в mil и в миллиметрах на заданной дистанции. Ниже — геометрический пересчёт по параметрам исходника для 100 м, при выключенной центровке марки.

Значения вычислены по исходным параметрам без промежуточного округления; здесь сохранены три знака после запятой. Для другой дистанции или другого фактического окна эта таблица не используется вместо показаний прибора.

Положение нуля сохраняется с дробной точностью. Оно не округляется обратно до целого базового пикселя при возвращении с увеличенной цифровой ступени на базовую.

Удержание клавиши отличается от одиночного нажатия: повторение происходит каждые 100 мс, а после одной секунды за такт выполняются уже четыре шага. Ход изменения нуля ограничен.

Mil, пиксель и линейный размер

px — пиксель буфера отрисовки, а не пиксель детектора и не физический пиксель OLED. Таблицы моделей относятся к основному окну при выключенной центровке марки.

Элементы, заданные в пикселях

Точки, толщины линий, крестики «Кедра» и риски «B» имеют постоянный экранный размер. Их угол зависит от модели и цифровой ступени, поэтому для каждого прибора дана отдельная таблица.

K = f / p · Wбуф / Wматр · z 1 mil = K px · 1 px = 1/K mil n px = n/K mil · L(мм) = n/K · D(м)

f — фокус в мм; p — шаг пикселя детектора в мкм (12 у всех шести моделей); W — ширины буфера и матрицы; z — цифровая ступень; D — дистанция в метрах. Линейный пересчёт использует приближение малых углов: L(мм) = α(mil) · D(м).

Как читать таблицу модели

Первая строка — один пиксель буфера. Остальные строки называют элементы сеток и их экранный размер. Пример: у Moskit 650 LRF на цифровой ступени 1× центральная точка 2 px занимает 0,3 mil — 30 мм на 100 м и 150 мм на 500 м.

Количество десятичных знаков — формат расчёта, не заявление о метрологической точности прибора. Это геометрия сетки, а не траектория или таблица баллистических поправок.

Moskit 335 LRF

Объектив 35 мм · матрица 384×288 · буфер 1024×768 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,128571 mil; размер на 100 м — 12,857 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 3,4×

Цифровая ступень 2× · на экране 6,8×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Moskit 335 LRF

Объектив 35 мм · матрица 384×288 · буфер 1024×768 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 13,6×

Moskit 650 LRF

Объектив 50 мм · матрица 640×512 · буфер 1024×768 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,150000 mil; размер на 100 м — 15,000 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 2,9×

Цифровая ступень 2× · на экране 5,8×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Moskit 650 LRF

Объектив 50 мм · матрица 640×512 · буфер 1024×768 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 11,6×

Цифровая ступень 8× · на экране 23,2×

Kaban 335 LRF

Объектив 35 мм · матрица 384×288 · буфер 960×720 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,137143 mil; размер на 100 м — 13,714 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 3,6×

Цифровая ступень 2× · на экране 7,2×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Kaban 335 LRF

Объектив 35 мм · матрица 384×288 · буфер 960×720 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 14,4×

Kaban 350 LRF

Объектив 50 мм · матрица 384×288 · буфер 960×720 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,096000 mil; размер на 100 м — 9,600 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 5,1×

Цифровая ступень 2× · на экране 10,2×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Kaban 350 LRF

Объектив 50 мм · матрица 384×288 · буфер 960×720 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 20,4×

Kaban 650 LRF

Объектив 50 мм · матрица 640×512 · буфер 960×720 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,160000 mil; размер на 100 м — 16,000 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 3,1×

Цифровая ступень 2× · на экране 6,2×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Kaban 650 LRF

Объектив 50 мм · матрица 640×512 · буфер 960×720 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 12,4×

Цифровая ступень 8× · на экране 24,8×

Kaban 650 LRF PRO

Объектив 50 мм · матрица 640×512 · буфер 960×720 px · шаг детектора 12 мкм

Один пиксель буфера · цифровая ступень 1× Угол — 0,160000 mil; размер на 100 м — 16,000 мм.

Элементы с одинаковым экранным размером объединены в строку. Номера в скобках — номера сеток. Угловые размеры в mil одинаковы для всех моделей и в эти таблицы не входят.

Цифровая ступень 1× · на экране 3,1×

Цифровая ступень 2× · на экране 6,2×

Mil — до 6 знаков, миллиметры — до 3 знаков после запятой. В вычислениях использованы точные дроби; округление применяется только при выводе.

При включённой центровке марки масштаб зависит от фактического дробного окна; эти таблицы его не подменяют.

Kaban 650 LRF PRO

Объектив 50 мм · матрица 640×512 · буфер 960×720 px · шаг детектора 12 мкм

Цифровая ступень 4× · на экране 12,4×

Цифровая ступень 8× · на экране 24,8×
