RikaNV Kaban

Конструкция линейки

Тепловизионные прицелы RikaNV Kaban измеряют дистанцию до цели и считают поправку прицеливания внутри самого прицела. Состав, общий для всех четырёх моделей: германиевый объектив с относительным отверстием F/0.9, неохлаждаемая матрица VOx с шагом пикселя 12 мкм и порогом температурной чувствительности NETD менее 15 мК, лазерный дальномер (LRF, laser rangefinder), баллистический калькулятор, шесть профилей пристрелки, дисплей AMOLED 1920×1440, планка Пикатинни. Прицел рассчитан на энергию отдачи до 7 000 Дж.

Германий сохраняет оптические свойства во всём рабочем диапазоне температур прибора, а относительное отверстие задаёт, сколько излучения доходит до матрицы: световой поток пропорционален 1/F², поэтому объектив F/0.9 пропускает примерно в 2,4 раза больше инфракрасного сигнала, чем F/1.4.

Различия моделей

В линейке четыре прицела: Kaban 335 LRF, Kaban 350 LRF, Kaban 650 LRF и Kaban 650 LRF PRO. Индекс кодирует конструкцию: первая цифра — класс матрицы (3 — 384×288, 6 — 640×512), две последние — фокусное расстояние объектива в миллиметрах, суффикс LRF — встроенный дальномер, PRO — модель с дальномером большей дальности.

Фокусное расстояние при одной матрице: объектив 35 мм у Kaban 335 LRF даёт поле зрения 7,5°×5,7° и кратность 3,6×, объектив 50 мм у Kaban 350 LRF сужает поле до 5,3°×4,0° и поднимает кратность до 5,1×. Длиннее фокус — крупнее цель в кадре, но у́же сектор поиска: на 100 м в кадр входит участок 9,2×6,9 м вместо 13,2×9,9 м.

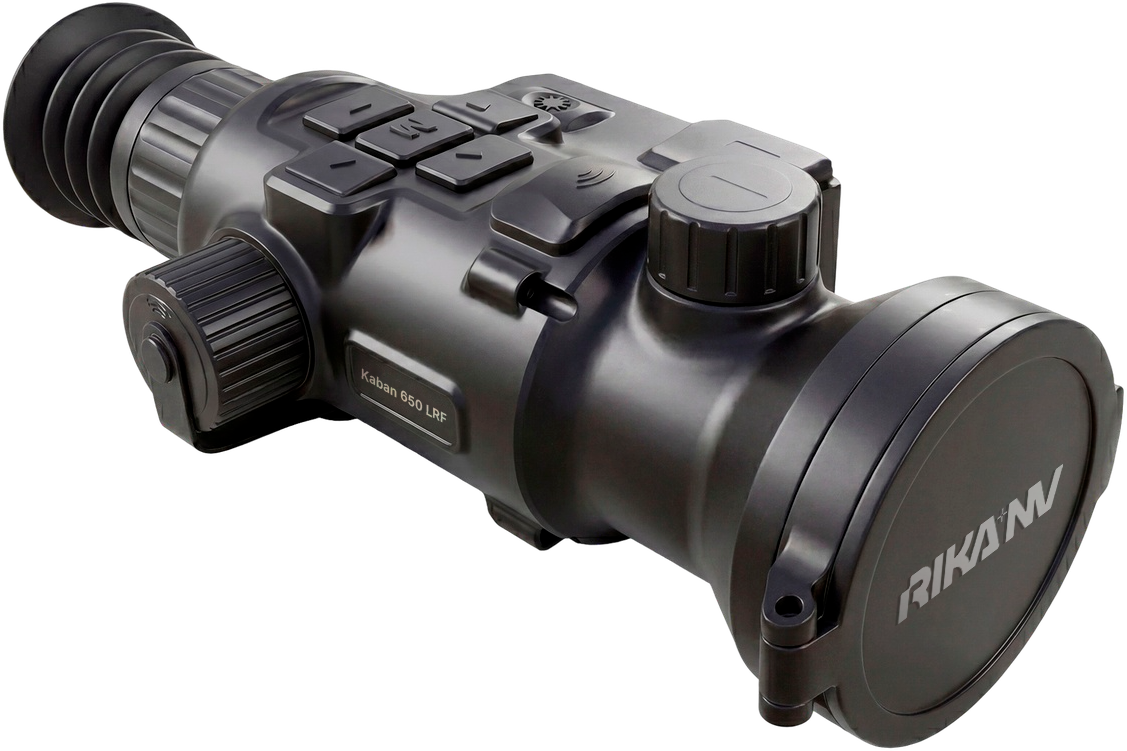

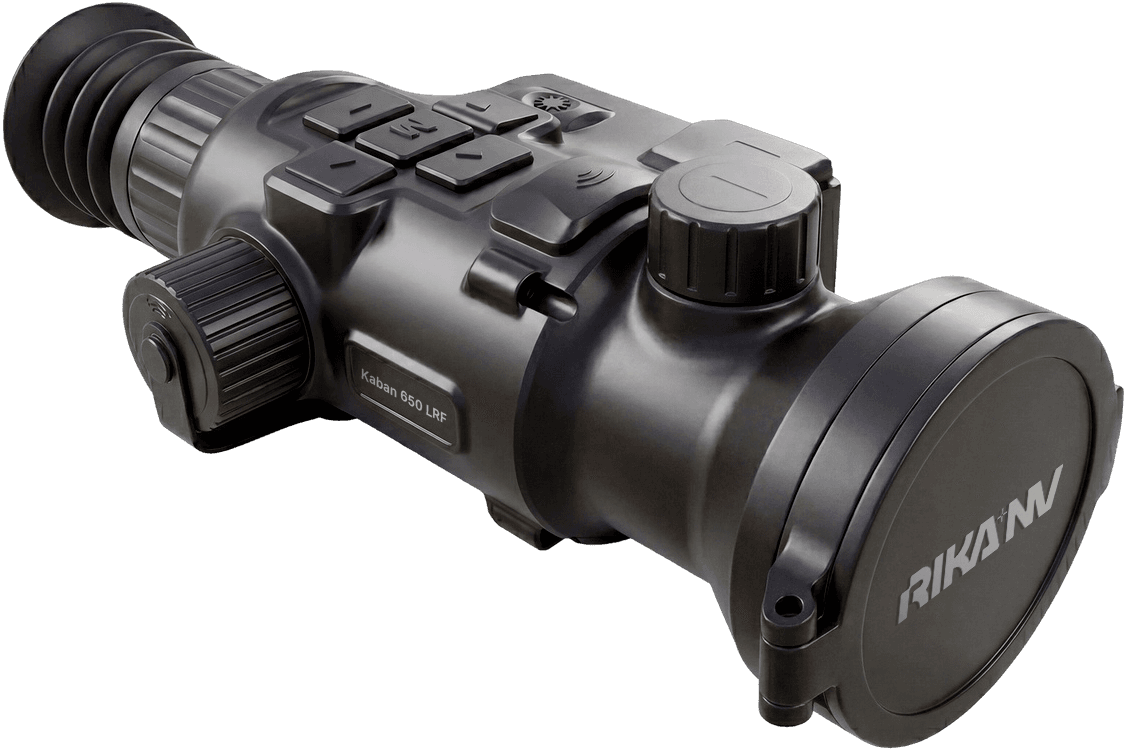

Размер матрицы при одном объективе: у Kaban 650 LRF за тем же объективом 50 мм стоит матрица 640×512 против 384×288 у Kaban 350 LRF. Поле зрения расширяется до 8,8°×7,0° (15,4×12,3 м на 100 м), цифровое увеличение — 1/2/4/8× против 1/2/4×. Кратность — 3,1×: на тот же экран выводится более широкое поле. Цифровое увеличение укрупняет уже снятый кадр, разрешение матрицы оно не меняет.

Kaban 650 LRF PRO повторяет оптику Kaban 650 LRF — объектив 50 мм F/0.9, матрица 640×512, кратность 3,1× — и отличается дальномером.

Дальномер и баллистика

Kaban 335 LRF, Kaban 350 LRF и Kaban 650 LRF измеряют дистанцию в диапазоне 10–1 200 м с погрешностью не более ±1 м до 300 м и не более ±2 м дальше. Расходимость пучка менее 6 мрад: на 100 м пятно меньше 60 см, на 1 000 м — меньше 6 м. Верхняя граница зависит от цели: по паспорту не менее 800 м по лесу и не менее 1 000 м по строениям при видимости не менее 10 км и влажности не выше 60 %.

У Kaban 650 LRF PRO дальномер другой: диапазон 10–3 000 м, погрешность не более ±1 м, расходимость менее 0,8 мрад: пятно меньше 8 см на 100 м. Дальность заявлена с условиями измерения: не менее 3 000 м по цели 2,3×2,3 м (щит или транспортное средство), не менее 1 500 м по ростовой фигуре 0,5×1,7 м, не менее 800 м по объекту 0,2×0,3 м — при коэффициенте отражения 30 %, влажности не выше 60 % и видимости не менее 10 км. Числа этой модели относятся только к ней.

Баллистический калькулятор берёт дистанцию от дальномера, шесть профилей пристрелки хранят настройки под разные сочетания оружия и патрона. Ошибка в определении дистанции даёт вертикальное отклонение точки попадания, не боковое: погрешность замера переносится в поправку по высоте.

Рабочие условия и ограничения

Рабочий диапазон прибора — от −30 до +50 °C, защита IP67. У узлов свои паспортные диапазоны: матрица — от −40 до +85 °C, дисплей — от −20 до +65 °C, дальномер — от −20 до +60 °C у Kaban 335 LRF, Kaban 350 LRF и Kaban 650 LRF и от −40 до +60 °C у Kaban 650 LRF PRO. Отрезок от −30 до −20 °C входит в рабочий диапазон прибора, но лежит ниже паспортного диапазона дисплея у всех моделей и дальномера у Kaban 335 LRF, Kaban 350 LRF и Kaban 650 LRF.

Матрица принимает излучение в полосе 8–14 мкм: изображение строится на разнице температур, а не на освещённости, и при выровненном тепловом контрасте сцена читается хуже независимо от разрешения матрицы. Паспортные дальности дальномера заданы при видимости не менее 10 км и влажности не выше 60 %: в туман и осадки дистанция замера короче.
