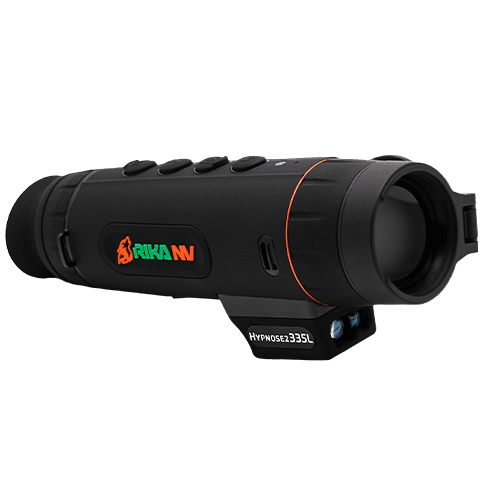

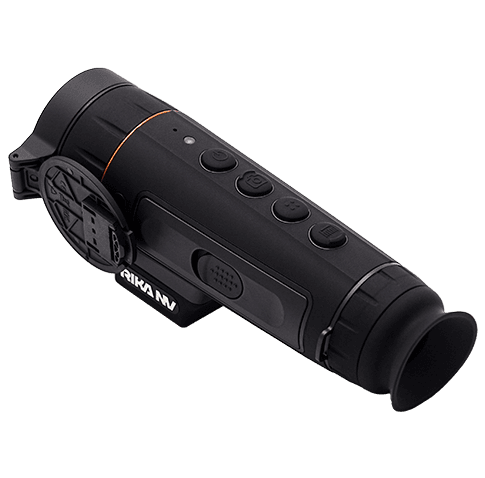

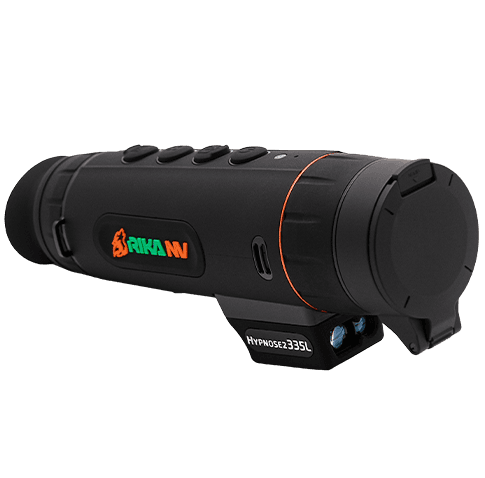

RikaNV Hypnose2 335L

Тепловизионная камера с функцией видеозаписи RikaNV Hypnose2 335L для разведки местности, наблюдения и поиска зверя в угодьях: неохлаждаемый микроболометр 384×288 с шагом пикселя 12 мкм и NETD 18 мК, германиевый объектив 35 мм F/0.8, встроенный лазерный дальномер с дальностью измерения 1 000 м и точностью ±1 м. Тепловизор RikaNV пишет фото и видео со звуком и OSD в память 64 ГБ, работает от встроенного элемента 18650 до 10 ч, защищён по IP67 и рассчитан на температуры от −20 °C до +50 °C. Hypnose — высшая линейка в классе наблюдательной тепловизионной оптики RikaNV.

Тепловизор строит изображение по собственному инфракрасному излучению объектов в диапазоне LWIR (8–14 мкм). Неохлаждаемая микроболометрическая матрица регистрирует разницу температур участков сцены, электроника преобразует её в сигнал, и результат выводится на дисплей в выбранной палитре. В этой полосе лежит пик теплового излучения тел при земных температурах (закон Вина): именно здесь излучают тело зверя, прогретый след и нагретые за день поверхности, а сама полоса проходит через атмосферную дымку, лёгкий дождь и туман — поэтому она рабочая для охотничьего и наблюдательного тепловидения.

Микроболометр на основе оксида ванадия (VOx) — массив терморезисторов, меняющих электрическое сопротивление под действием ИК-излучения сцены. Сенсор неохлаждаемый: твердотельная конструкция без криогенного контура выходит на рабочую картинку через секунды после включения и рассчитана на ресурс порядка десятков тысяч часов. В поле это означает, что камера готова к наблюдению сразу после нажатия кнопки — при внезапном шуме на опушке нет паузы на выход в режим.

Матрица 384×288 с шагом пикселя 12 мкм в связке с фокусным расстоянием 35 мм даёт мгновенное поле зрения (IFOV) около 0,34 мрад — на дистанции 100 м одному пикселю соответствует деталь около 3,4 см. Именно эта тройка «разрешение — шаг пикселя — фокус» определяет, на какой дистанции силуэт читается как силуэт, а не как пятно; цифровой зум укрупняет уже снятый кадр интерполяцией и исходную детализацию сенсора не увеличивает.

NETD (Noise Equivalent Temperature Difference) 18 мК — минимальная разница температур соседних участков, различимая трактом на уровне шума. Это характеристика всего тракта — сенсора, светосилы объектива F/0.8 и алгоритмов обработки вместе, а не одной матрицы. Практический смысл — раннее чтение слабоконтрастной сцены: прогретая опушка после заката, морось, остывающий след на тропе, косуля в подлеске на фоне нагретого за день грунта, зверь в тумане, где перепады температур в кадре измеряются долями градуса.

Частота кадров 50 Гц снижает смаз и задержку изображения при панорамировании за движущимся зверем: при быстром проводе камеры вслед за кабаном, уходящим через поле, объект удерживается в кадре без рывков. Более высокая частота обновления кадра входит в расход энергии тракта, что учтено в паспортной автономности. Паспортная дальность обнаружения по методике производителя составляет 1 800 м; это отдельное измерение, не совпадающее с расчётом по критерию Джонсона, приведённым ниже.

Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.8 выполнен из германия (Ge) — стандартного материала высокоточной LWIR-оптики (8–14 мкм) с высоким коэффициентом пропускания и стабильными оптическими свойствами во всём диапазоне рабочих температур. Световой поток на сенсор пропорционален 1/F², поэтому F/0.8 расширяет условия уверенной работы тракта: сумерки, морось, снегопад, низкоконтрастная сцена перед рассветом.

Фокусное расстояние 35 мм вместе с шагом пикселя 12 мкм задаёт базовую кратность 3,3× и поле зрения 7,5°×5,6°. На дистанции 100 м это полоса 13,2×9,9 м: в кадр целиком помещается группа кабанов на переходе или ростовая фигура с окружением; на 200 м полоса вдвое шире, на 50 м — вдвое уже. Такой сектор рассчитан на поиск по угодьям и сопровождение движущегося зверя без потери ориентации в сцене.

Цифровой зум 1–4× сверх базовой кратности укрупняет выделенную область кадра интерполяцией — общая кратность достигает 13,2×, а поле зрения сужается пропорционально. Зум применяется для разглядывания уже обнаруженного объекта: определить тип зверя на дальней дистанции, рассмотреть силуэт на границе леса.

Удаление выходного зрачка 40 мм и выходной зрачок 6 мм определяют удобство вкладки: глаз быстро совмещается с оптической осью в зимней одежде, в очках или балаклаве, допустимо небольшое смещение головы без потери полной картинки. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость под собственное зрение прямо в окуляре — очки под окуляром не нужны, что важно под маской и в дождь.

Расчётные дистанции для фокуса 35 мм и шага пикселя 12 мкм получены по классическому критерию Джонсона. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: виден тёплый объект, но ещё не его тип и детали. Распознавание — ясен тип объекта. Идентификация — различимо достаточно деталей для уверенного определения. Это расчёт по формуле «размер цели × фокус × 1000 / (порог в пикселях × шаг пикселя)», а не полевое обещание: фактический результат зависит от теплового контраста, погоды и рельефа.

Для охоты на кабана расчёт даёт обнаружение тёплого объекта на 1 167 м и определение типа зверя на 292 м; лиса на 583 м читается как тёплая точка, а на 146 м — как лиса. Для наблюдения за лосём на открытом болоте расчётное обнаружение — 2 917 м.

Дисплей AMOLED 1024×768 диагональю 0,39 дюйма выводит изображение матрицы 384×288 с запасом по разрешению: пиксельная структура сенсора при цифровом зуме прорисовывается мельче, чем видит глаз, а меню и OSD остаются чёткими. Органическая матрица даёт высокий контраст — тепловые силуэты читаются на тёмном фоне — и быстрый отклик при резком повороте камеры за движущимся объектом.

Семь цветовых палитр переключаются под задачу сцены: одни рассчитаны на общее наблюдение и ориентацию, другие выделяют самые тёплые точки для быстрого поиска или снижают утомление при долгом наблюдении. Два режима изображения — Forest и Target — представляют собой пресеты усиления, кривой контраста и шумоподавления: Forest подобран под равномерный тёплый фон леса, Target — под выделение объекта на фоне. Смена режима повышает читаемость картинки без ручной подстройки при переходе из лесного массива на открытое поле.

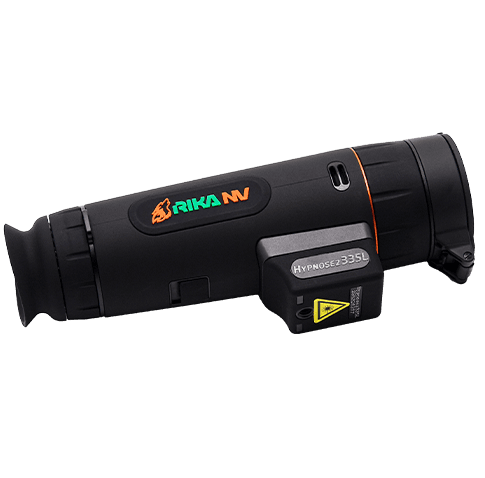

Встроенный лазерный дальномер RikaNV Hypnose2 335L измеряет дистанцию до 1 000 м с точностью ±1 м. Полупроводниковый излучатель на длине волны 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе камеры и работает от того же элемента 18650 без отдельного блока. Точность ±1 м даёт стрелку с прицельной оптикой готовую дистанцию по сценарию «нашёл камерой — стрелял с прицельной оптики». Паспортная дальность до 1 000 м — верхняя граница, полученная при условиях паспортных испытаний; на произвольной поверхности и при любой погоде она не гарантируется, и причин тому три: отражение от объекта, угол падения луча и возврат от атмосферы.

Отражение от объекта. Дальномер посылает короткий лазерный импульс и регистрирует ту часть излучения, которая вернулась в приёмник; дистанция вычисляется по времени прохождения. Чем слабее обратный сигнал, тем короче достижимая дистанция, а при недостаточном возврате результат не формируется вовсе. Обратный сигнал ослабляют разные механизмы: поглощение излучения материалом, рассеяние в стороны от приёмника, зеркальное отражение мимо него и прохождение излучения сквозь прозрачную поверхность. Проблемными в этом смысле бывают вода, мокрый асфальт, стекло, тёмные покрытия и некоторые матовые материалы: по водной глади и мокрой дороге основная часть энергии отражается зеркально в сторону и паспортная максимальная дальность может не достигаться, по стеклу возможен возврат как от самой поверхности, так и от объекта за ней. Матовость сама по себе не делает поверхность плохой целью — светлая матовая поверхность отдаёт устойчивый рассеянный возврат во все стороны, включая направление на приёмник. Видимый тёмный цвет также не доказывает слабое отражение: отражательная способность на длине волны 905 нм, вне видимого диапазона, определяется материалом, а не тем, как он выглядит для глаза, поэтому постоянных коэффициентов материалам не приписывается.

Угол поверхности. При наклонном попадании луча на гладкую или зеркальную поверхность значительная часть отражённой энергии уходит по закону зеркала — в сторону от приёмника. Обратный сигнал слабеет, и максимальная дистанция измерения по такому объекту сокращается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность рассеивает излучение во все стороны и возвращает часть энергии в приёмник при широком наборе углов, тогда как гладкая под тем же углом даёт слабый возврат. Результат замера определяется одновременно углом, материалом и характером отражения; численные пороги угла и доли потери дальности здесь не задаются.

Возврат от атмосферы. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя полезный сигнал. Модуль может не получить результат, либо принять более ранний возврат от капель или частиц в промежутке между камерой и объектом за сигнал цели и показать расстояние не до выбранного объекта, а до участка взвеси. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси отдельной ложной цели не образует. Видимость объекта на тепловом изображении не гарантирует корректный лазерный замер: тепловой тракт строит картинку по излучению LWIR (8–14 мкм), проходящему через дымку, а дальномер работает на 905 нм, где та же дымка рассеивает излучение сильнее. Автоматического отсеивания тумана, капель или ложных возвратов в характеристиках модели не заявлено. Эти пояснения описывают физику измерения и не разрешают эксплуатацию в условиях, которых требует избегать предупреждение о работе с дальномером.

Класс лазерной безопасности — Class 1 по IEC 60825. Паспортный класс не разрешает наблюдение в выходное отверстие лазера невооружённым глазом или через увеличивающую оптику и не отменяет предупреждение о работе с дальномером в конце описания.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выполняется механическим затвором: периодическое выравнивание чувствительности пикселей сопровождается короткой паузой изображения около 0,5 с со щелчком и поддерживает однородность картинки на протяжении сеанса. Электронная стабилизация EIS (Electronic Image Stabilization) компенсирует дрожание рук на высоких ступенях цифрового зума при наблюдении без упора. Функция Heat Track автоматически выделяет маркером самую тёплую точку кадра и ускоряет обнаружение зверя в густой растительности и на пёстром тепловом фоне. Защита от засветки программно детектирует локальный пересвет — наведение на солнце или яркий точечный тепловой источник — и снижает чувствительность затронутых пикселей. AI-измерение дистанции классифицирует объект по изображению (человек, олень, кабан и другие) и по его угловому размеру с учётом табличного физического размера оценивает расстояние без импульса лазера.

Запись и документирование. Встроенная память 64 ГБ при расходе порядка 150 МБ на минуту видео вмещает около 7 ч записи — запас на многодневный выезд. Встроенный микрофон пишет звук синхронно с видео для голосового комментирования наблюдений. Запись с OSD сохраняет вместе с картинкой кратность, дистанцию дальномера и заряд батареи, что упрощает разбор материала. Режим PiP (Picture-in-Picture) выводит увеличенную врезку поверх основного кадра в рабочей кратности: детали объекта видны без потери периферийного обзора. Локальный альбом и воспроизведение фото и видео на дисплее позволяют отобрать и просмотреть материал прямо в поле, без переноса на компьютер.

Коммуникация. Уведомления в реальном времени через сопряжённое мобильное приложение сообщают о съёмке, детектировании движения и низком заряде — рабочий сценарий для камеры на штативе при дистанционном наблюдении за участком и для совместной охоты с разделением ролей наблюдателя и стрелка. Интерфейс меню и OSD доступен на нескольких языках.

Встроенный аккумулятор формата 18650 обеспечивает паспортные 10 ч непрерывной работы от полного заряда; значение получено при условиях измерения производителя. Активная передача по WiFi, работа дальномера и видеозапись добавляются к базовому расходу тракта, поэтому автономность в режиме с трансляцией на смартфон отличается от базовой.

Аккумулятор несъёмный — подзарядка выполняется через порт USB Type-C от внешнего источника питания: сетевого адаптера или внешнего аккумулятора в рюкзаке во время засидки.

Разъём USB Type-C совмещает зарядку, передачу фото и видео на компьютер и вывод видеосигнала; симметричный коннектор подключается в любой ориентации кабеля, в том числе в перчатках и в темноте. WiFi-модуль связывает камеру с мобильным приложением: трансляция изображения в реальном времени, передача материалов, удалённое управление настройками. В режиме точки доступа тепловизор сам поднимает сеть и подключает смартфон напрямую — связь с приложением сохраняется в удалённых угодьях вне зоны сотового покрытия.

Рабочий диапазон температур от −20 °C до +50 °C: нижняя граница задаёт мороз, при котором RikaNV Hypnose2 335L остаётся исправным инструментом зимней охоты и наблюдения. Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Это характеристика защиты корпуса; IP67 не отменяет ограничений эксплуатации дальномера.

Масса 621 г ± 5 г и габариты 203,2×69,4×77,2 мм соответствуют форм-фактору монокуляра: камера удерживается одной рукой на ремешке, носится на ремне или в кармане куртки и разворачивается за секунды при выходе на опушку.

В комплект входят ремешок на ладонь и сумка для переноски: ремешок удерживает камеру в руке при длительном наблюдении и страхует от падения на переходе, сумка защищает объектив и корпус при транспортировке. USB-кабель, совместимый с разъёмом Type-C, сразу готов для зарядки и подключения к компьютеру.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив фокусирует излучение на матрицу независимо от того, включена ли электроника.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей; перегрев необратимо разрушает пиксели, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Функция защиты от засветки снижает риск случайного пересвета, но запрета не отменяет.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
