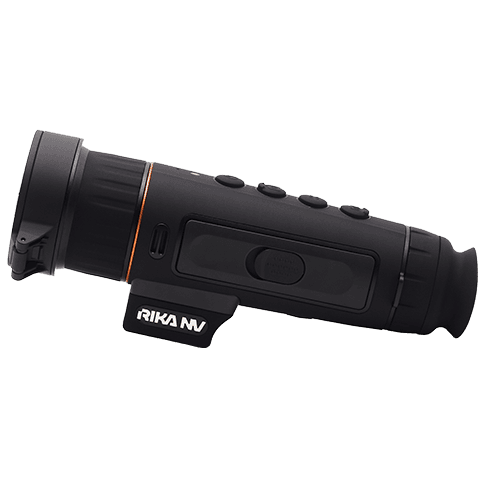

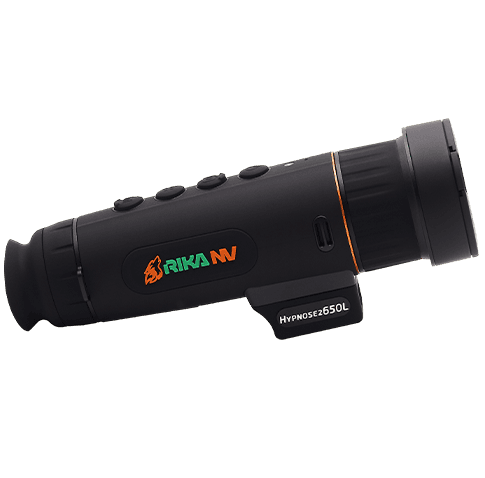

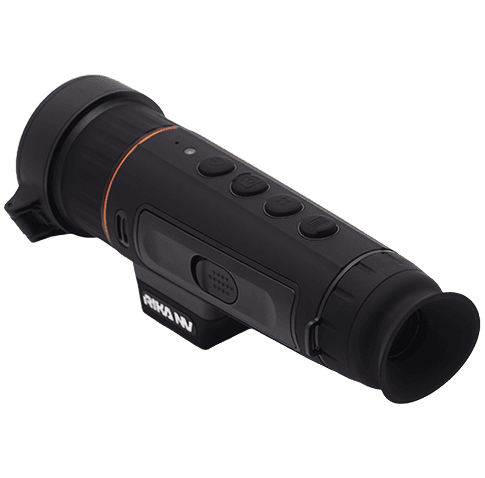

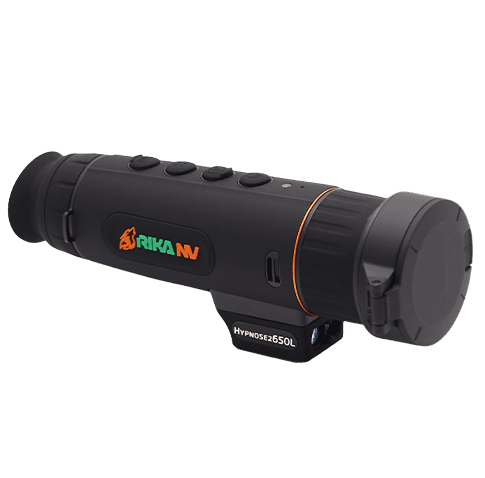

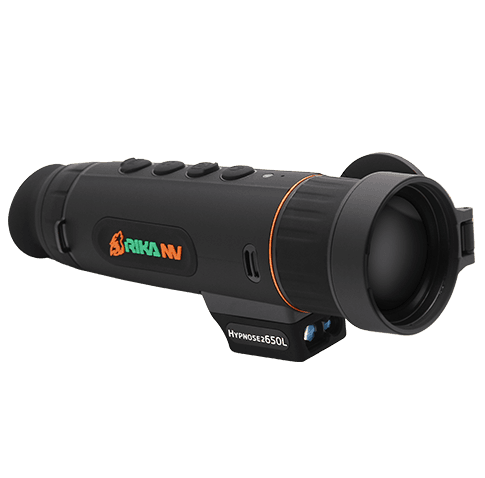

RikaNV Hypnose2 650L

Тепловизионная камера с функцией видеозаписи RikaNV Hypnose2 650L решает задачи разведки местности, наблюдения и поиска зверя в угодьях: матрица 640×512 с шагом пикселя 12 мкм и NETD 18 мК, германиевый объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9, встроенный лазерный дальномер с дальностью измерения 1 000 м и точностью ±1 м. Линейка Hypnose — высшая линейка RikaNV в классе наблюдательной оптики. Форм-фактор — монокуляр: ношение в руке или на ремне, быстрая развёртка и сценарий «нашёл камерой — стрелял с прицельной оптики».

Неохлаждаемый микроболометр 640×512 с шагом 12 мкм и NETD 18 мК формирует изображение по собственному инфракрасному излучению сцены в полосе LWIR (Long-Wave Infrared, 8–14 мкм). Каждый детектор матрицы — терморезистор, сопротивление которого меняется под действием поглощённого ИК-излучения; разность температур соседних участков сцены преобразуется в электрический сигнал и после обработки выводится на дисплей. Излучение в полосе 8–14 мкм соответствует пику теплового излучения тел при земных температурах (закон Вина): именно здесь излучают тело зверя, прогретый след и остывающий грунт, и именно эта полоса проходит через атмосферную дымку, лёгкий дождь и туман.

Сенсор неохлаждаемый, твердотельной конструкции: рабочая картинка появляется через секунды после включения, ресурс работы исчисляется десятками тысяч часов. В поле это означает готовность к наблюдению сразу после нажатия кнопки — без ожидания стабилизации, что важно при коротких сеансах контроля местности с вышки или при внезапном шуме в кустарнике.

Разрешение 640×512 и шаг 12 мкм вместе с фокусным расстоянием 50 мм задают мгновенное поле зрения одного детектора — IFOV (Instantaneous Field of View) около 0,24 мрад; на дистанции 100 м один пиксель матрицы покрывает участок сцены примерно 2,4 см. Чем меньше этот угловой размер, тем дальше в кадре сохраняются силуэт и его детали: постановка ушей, форма головы, положение ног. Детализацию картинки задаёт именно оптическое разрешение матрицы; цифровой зум укрупняет уже снятое изображение интерполяцией и сохраняет исходный уровень детализации.

NETD (Noise Equivalent Temperature Difference) 18 мК — минимальная разница температур соседних участков сцены, различимая на уровне шума всего тракта: сенсора, светосильного объектива и алгоритмов обработки вместе. Функционально это раннее чтение слабоконтрастной сцены: зверь на фоне прогретого за день грунта, прогретая опушка после захода солнца, морось, остывающий след на тропе. В предрассветный час, когда температура зверя и фона выравнивается, тракт с таким NETD продолжает отделять силуэт от подлеска.

Частота 50 Гц означает обновление изображения 50 раз в секунду (каждые 20 мс) и влияет на плавность отображения движения. Более высокая частота обновления входит в общее электропотребление тракта, что отражено в паспортной автономности.

Паспортная дальность обнаружения производителя — 2 600 м. Это самостоятельное измерение по собственной методике RikaNV; публичные рабочие дистанции по типам целей приведены в расчёте по критерию Джонсона ниже и с паспортным значением напрямую не сопоставляются.

Германиевый объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 определяет, сколько ИК-сигнала сцены доходит до матрицы. Германий — стандарт LWIR-оптики (8–14 мкм): высокий коэффициент пропускания в рабочей полосе и стабильные оптические свойства во всём диапазоне рабочих температур, от мороза до летней жары. Световой поток на сенсор пропорционален 1/F²; переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу — это расширяет условия уверенной работы тракта в плохую погоду, сумерки и на низкоконтрастной сцене.

Базовая кратность 2,8× считается не через геометрию линз, а как отношение углового размера пикселя дисплея, видимого через окуляр, к IFOV сенсора: кратность согласована с разрешением матрицы и не выходит за физический предел детализации. Фокусное расстояние 50 мм вместе с шагом пикселя 12 мкм задаёт угловое поле зрения 8,8°×7,0° — на дистанции 100 м это сектор 15,4×12,3 м, на 200 м вдвое шире, на 50 м вдвое уже. В такой сектор на 100 м целиком помещается стадо кабанов на кормовом поле или косуля с молодняком на опушке; для поиска по угодьям и отслеживания движущейся группы этот сектор — рабочая зона.

Цифровой зум 1–4× сужает поле зрения пропорционально кратности: при ×4 ширина сектора на 100 м уменьшается до примерно 3,9 м. Зум используется для разглядывания уже обнаруженного объекта — уточнения типа зверя, оценки размера и положения, — а детализация при этом остаётся в пределах разрешения матрицы.

Удаление выходного зрачка 40 мм и выходной зрачок 6 мм вместе определяют скорость и удобство вкладки: полное поле изображения видно при заметном смещении глаза относительно оптической оси, картинка ловится сразу в перчатках на морозе, в балаклаве или из неудобной позы на вышке. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость под собственное зрение прямо в окуляре — под маской, в дождь и в зимней одежде, где очки под окуляром мешают быстрой вкладке.

Расчётные дистанции для фокусного расстояния 50 мм и шага пикселя 12 мкм по критерию Джонсона: обнаружение — в кадре заметен тёплый объект, но ещё не его тип и детали (примерно 2 пикселя изображения на критический размер объекта); распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения. Формула расчёта: дистанция = размер объекта × фокус × 1 000 / (порог в пикселях × шаг пикселя). Это расчёт, а не полевое обещание: реальная дистанция зависит от теплового контраста объекта с фоном, влажности и осадков.

Для охоты на кабана расчёт даёт распознавание на 417 м и идентификацию на 208 м: с засидки на кормовом поле тип зверя ясен задолго до подхода на дистанцию выстрела, а на 200 м различимы детали, достаточные для оценки отдельной особи. Косуля по расчёту распознаётся с 391 м, лиса — с 208 м.

AMOLED-дисплей 1 024×768 с диагональю 0,39 дюйма имеет запас разрешения над матрицей 640×512: детализация сенсора доходит до глаза без потерь, пиксельная структура при просмотре и на цифровом зуме до ×4 остаётся малозаметной, меню и OSD прорисовываются чётко. Органическая матрица даёт высокий контраст с глубоким чёрным, что облегчает чтение тепловых силуэтов на тёмном фоне, и быстрый отклик при резком повороте камеры за движущимся зверем.

Семь палитр отображения теплового сигнала выбираются под задачу сцены: одни удобны для общего наблюдения и ориентации, другие выделяют самые тёплые точки для быстрого поиска, третьи расширяют число температурных градаций при длительном наблюдении за сложным рельефом. Режимы изображения Forest и Target — пресеты усиления, контрастной кривой и шумоподавления: Forest подобран под равномерный тёплый фон леса и кустарника, Target усиливает контраст объекта для его разглядывания. Переключение пресета заменяет ручную подстройку при переходе с открытого поля в густой подлесок.

Встроенный лазерный дальномер измеряет дистанцию до 1 000 м с точностью ±1 м. Класс лазерной безопасности — Class 1 по IEC 60825. Класс не отменяет предупреждений о работе с дальномером: паспортный класс не разрешает смотреть в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику, а защита корпуса IP67 не разрешает измерения в условиях, которых требует избегать предупреждение в конце описания.

Полупроводниковый излучатель на длине волны 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе камеры и работает от того же аккумулятора 18650 без отдельного блока и роста габаритов. Дальность до 1 000 м — верхняя граница, относящаяся к условиям и объекту паспортных испытаний. Дальномер регистрирует ту часть посланного импульса, которая вернулась в приёмник, и достижимая дистанция определяется силой этого обратного сигнала. Три механизма ослабляют его независимо от того, насколько хорошо объект виден на тепловом изображении.

Первый механизм — отражение от самого объекта. Часть излучения поверхность поглощает, часть рассеивает в разные стороны, часть отражает зеркально мимо приёмника, а прозрачная поверхность пропускает луч сквозь себя. Вода и мокрый асфальт отражают преимущественно зеркально, и при наклонном взгляде возврат уходит в сторону; тёмные покрытия и некоторые матовые материалы поглощают значительную долю энергии; стекло даёт возврат либо от своей поверхности, либо от объекта за ней, и результат замера относится к тому, что вернуло больше сигнала. По воде, мокрой дороге и стеклу паспортная максимальная дальность может не достигаться, а на слабом возврате замер отсутствует. Матовость сама по себе не делает поверхность плохой целью: светлая матовая поверхность даёт устойчивый рассеянный возврат, часть которого приходит в приёмник с любого направления. Видимый тёмный цвет также не доказывает слабого отражения: отражающая способность на длине волны 905 нм определяется свойствами материала в ближнем ИК-диапазоне, а не его оттенком для глаза.

Второй механизм — угол между лучом и поверхностью. При наклонном попадании, особенно на гладкую или зеркальную поверхность, основная доля отражённой энергии уходит по закону зеркального отражения в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения сокращается. Это не сводится к правилу «только строго перпендикулярно»: у шероховатой поверхности рассеянный возврат сохраняется в широком диапазоне углов, и результат зависит от сочетания материала, характера отражения и угла одновременно. Шкура зверя, кора дерева, склон с растительностью рассеивают излучение; гладкая листва, лёд и водная гладь при наклонном луче отражают его мимо.

Третий механизм — возврат от атмосферы. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение на всём пути луча: сигнал от нужного объекта ослабевает, а часть излучения возвращается в приёмник от самих капель и частиц. В таких условиях модуль может не получить результат либо принять более близкий возврат от капель за сигнал цели и показать расстояние не до выбранного объекта, а до участка тумана или полосы дождя перед ним. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси такой ложной цели не создаёт. Видимость объекта через оптику или на тепловом изображении не гарантирует корректного лазерного замера — тепловой тракт в полосе 8–14 мкм проходит дымку и морось, тогда как импульс на 905 нм рассеивается каплями значительно сильнее. Автоматическое отсеивание тумана и ложных возвратов у модели характеристиками не подтверждено. Эти пояснения описывают физику измерения и не разрешают эксплуатацию в условиях, которых требует избегать предупреждение о работе с дальномерами.

Точность ±1 м переводит измерение в сценарий: расстояние до обнаруженного кабана или косули передаётся стрелку с прицельной оптикой как готовая дистанция для поправки, а при разведке местности замер фиксирует расстояние до опушки, просеки или кормушки для планирования засидки.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выполняется механическим затвором: периодическое выравнивание чувствительности пикселей матрицы поддерживает однородность картинки на протяжении сеанса и сопровождается короткой паузой изображения около 0,5 с со звуковым щелчком. Электронная стабилизация EIS (Electronic Image Stabilization) компенсирует дрожание рук при наблюдении с рук и на кратности ×4, где картинка раскачивается сильнее всего. Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её — зверь в густой растительности или на пёстром тепловом фоне находится маркером раньше, чем взглядом. Защита от засветки программно детектирует локальный пересвет в кадре при наведении на яркий точечный тепловой источник и снижает чувствительность затронутых пикселей. Картинка в картинке PiP (Picture-in-Picture) выводит увеличенную врезку центра кадра поверх основного изображения, сохраняя обзор сцены при разглядывании объекта.

Запись и документирование. Фото и видео сохраняются во встроенную память 64 ГБ. Встроенный микрофон пишет звук синхронно с видео для голосового комментирования, запись с наложением OSD (On-Screen Display) сохраняет вместе с картинкой кратность, дистанцию дальномера и заряд батареи. Локальный альбом позволяет просмотреть, отсортировать и удалить материал на дисплее камеры прямо в поле.

Коммуникация. Уведомления в реальном времени через сопряжённое мобильное приложение — о факте съёмки и низком заряде — работают при дистанционном наблюдении с камерой на штативе и при совместной охоте с разделением ролей между наблюдателем и стрелком. Интерфейс меню и OSD многоязычный.

Встроенный аккумулятор формата 18650 (Li-ion) обеспечивает паспортное время работы 8 часов от полного заряда. Значение относится к условиям паспортного измерения производителя и определяет запас автономности на ночную засидку или обход угодий; активная передача изображения по WiFi и частые замеры дальномером входят в общее потребление и отражаются на фактической продолжительности сеанса.

Подзарядка выполняется через порт USB Type-C от внешнего источника — сетевого адаптера или внешнего аккумулятора в автомобиле или на базе.

USB Type-C совмещает зарядку, передачу фото и видео на компьютер и вывод видеосигнала; симметричный коннектор подключается в любой ориентации кабеля — в темноте и в перчатках. WiFi-модуль связывает камеру с мобильным приложением: передача материалов, удалённое управление настройками, трансляция изображения на смартфон в реальном времени. Режим точки доступа поднимает собственную сеть камеры и подключает смартфон напрямую — связь с приложением сохраняется в удалённых угодьях вне зоны сотового покрытия.

Рабочий диапазон температур от −20 до +50 °C и класс защиты IP67 (Ingress Protection) задают конверт эксплуатации тепловизора RikaNV Hypnose2 650L: нижняя граница −20 °C определяет мороз зимней охоты, при котором камера остаётся исправным инструментом наблюдения. IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Защита корпуса не отменяет ограничений эксплуатации дальномера.

Масса 660 г (±5 г) и габариты 214,2×76,3×81,5 мм определяют физику камеры в руках: длительное удержание одной рукой при обходе угодий, ношение на ремне при переходах и быстрая развёртка при появлении зверя.

В комплект входят USB-кабель, готовый к зарядке камеры и подключению к компьютеру сразу после распаковки, ремешок на ладонь для фиксации камеры в руке при обходе и наблюдении с рук и сумка для переноски и хранения.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное германиевым объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения. Программная защита от засветки снижает риск случайного повреждения, но запрета не отменяет.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
