RikaNV Hypnose2 660D

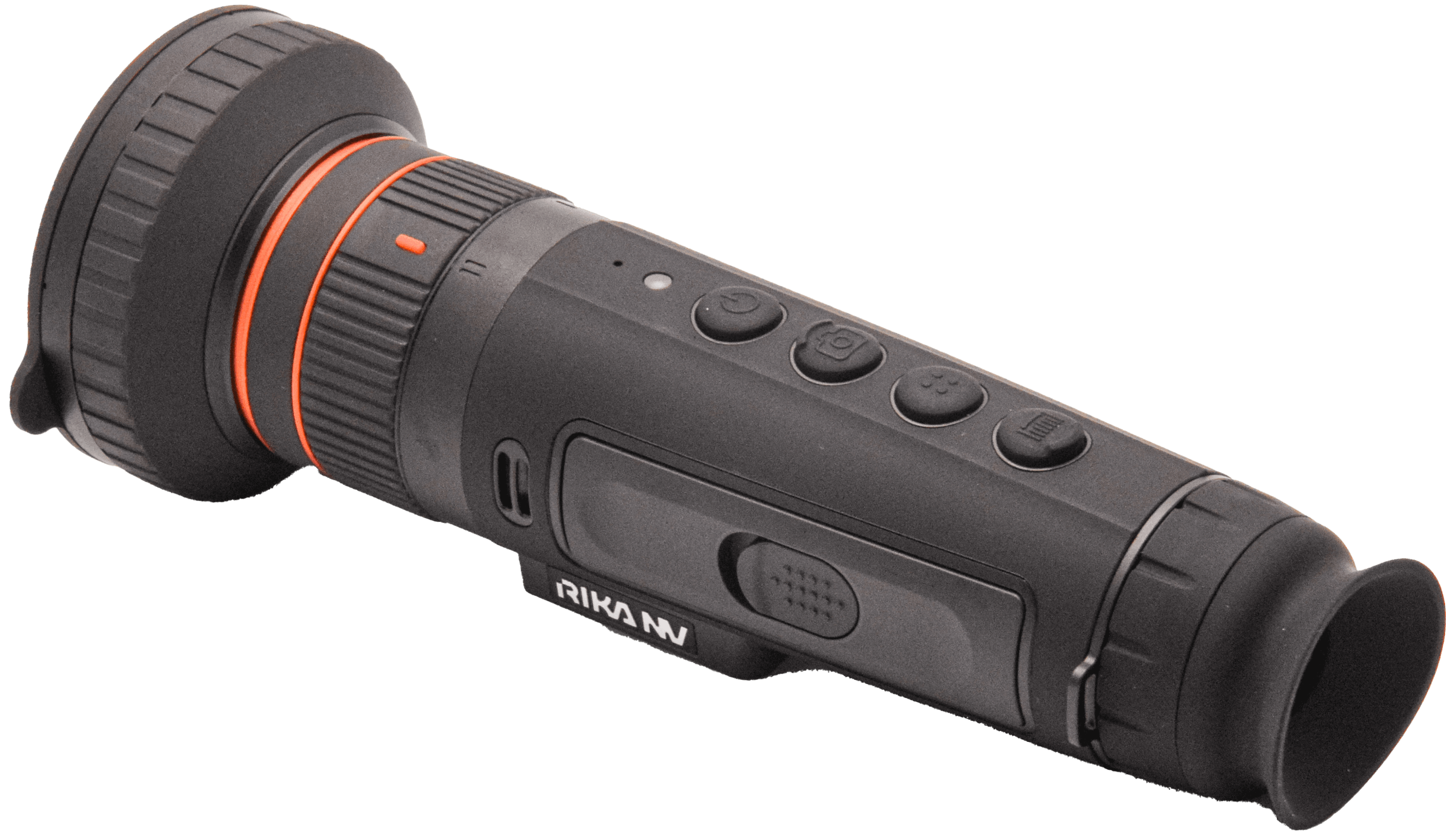

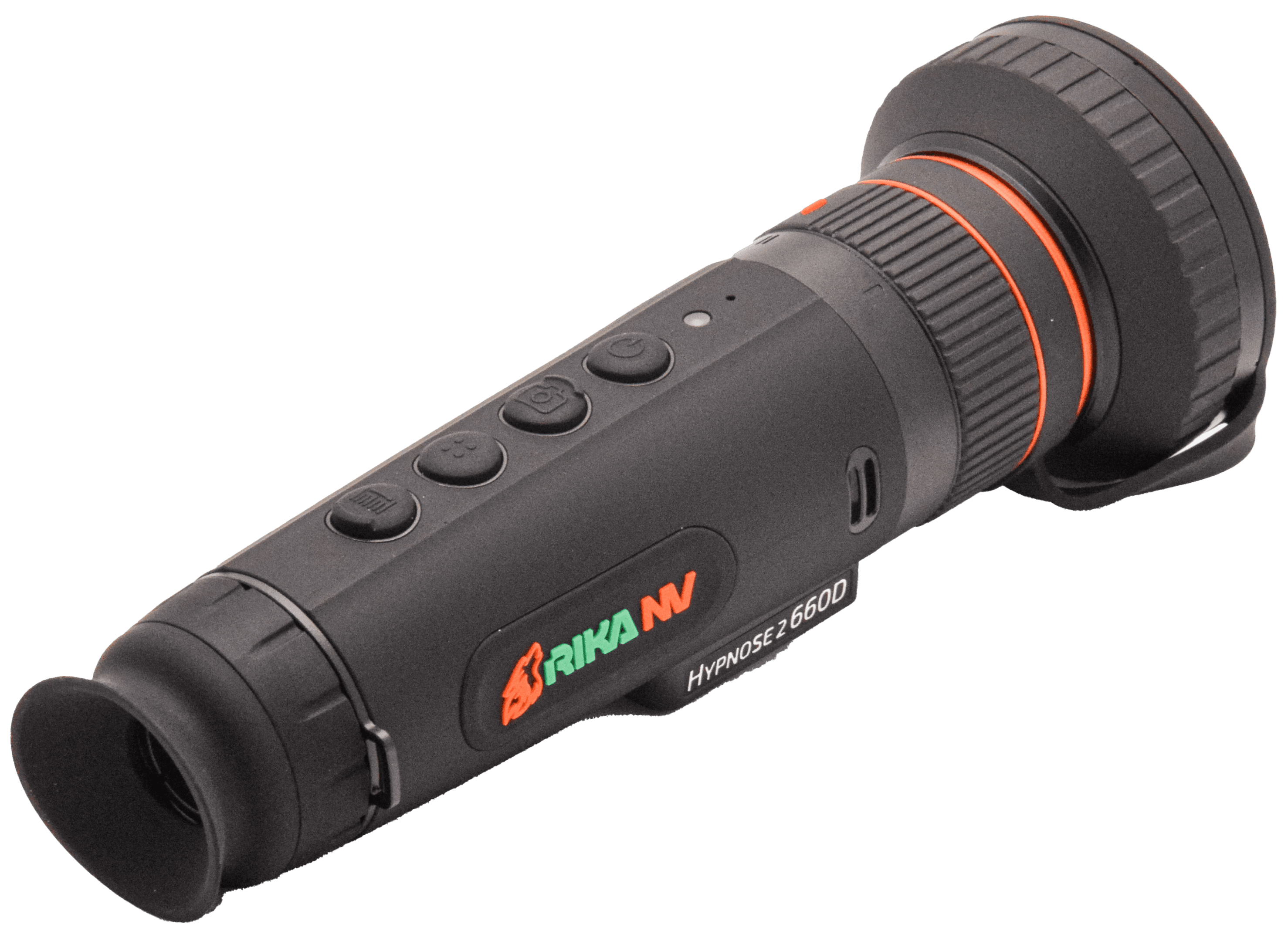

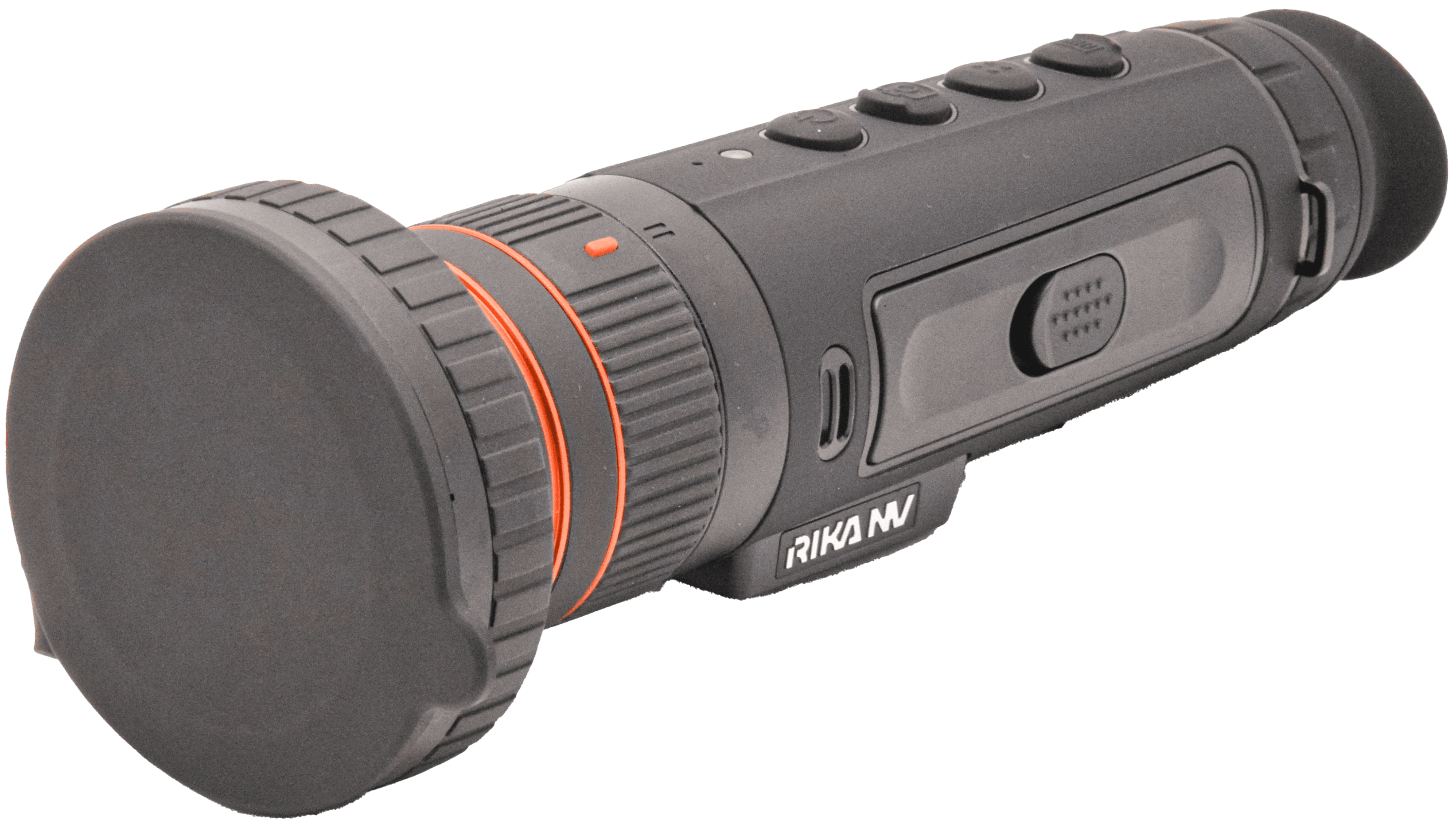

Тепловизионный монокуляр RikaNV Hypnose2 660D — двухфокусная тепловизионная камера с функцией видеозаписи, переключаемой германиевой оптикой 20/60 мм F/0.9 и крупным сенсором 640×512 пикселей. Главная инженерная особенность — Dual-focal оптический модуль с двумя фокусными расстояниями: 20 мм для широкого поиска и 60 мм для дальней идентификации. Это решает классический компромисс монокуляра «поиск vs детализация» в рамках одной камеры — оператор переключается между режимами по сцене, не меняя прибор и не теряя позицию.

В линейке Hypnose2 модель 660D ориентирована на универсальные сценарии: от ближнего обзора в густой растительности с базовой кратностью около 1.1× до дальней идентификации зверя на длинном объективе с эффективной кратностью около 12.8× с цифровым зумом. Это делает её рабочим инструментом для смешанных охотничьих угодий со сложным рельефом.

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, реагирующих на собственное длинноволновое ИК-излучение сцены: тёплое тело зверя, прогретая земля, нагретые камни на солнце дают разный сигнал, который преобразуется в тепловую картинку. Неохлаждаемая VOx-матрица не требует криогенной системы, запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — стандарт современной гражданской тепловизионки.

Разрешение 640×512 пикселей при шаге 12 мкм — крупная матрица премиального класса. Угловая детализация IFOV меняется при переключении объективов: на широкоугольном 20 мм она составляет около 0.6 мрад на пиксель (поиск), на дальнем 60 мм — около 0.2 мрад (идентификация). Это позволяет видеть и общую картину сцены, и тонкие детали удалённой цели в одном и том же приборе. Цифровой зум остаётся комфортным до ×4 от базовой кратности — крупный сенсор даёт большой запас под программное увеличение без видимой пикселизации.

Системная тепловая чувствительность — NETD не более 18 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя и слабоконтрастных целей в сложных условиях. Hypnose2 660D стоит ровно на этом нижнем пороге.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR, в которую по закону Вина приходится максимум собственного теплового излучения объектов при земных температурах. Частота 50 Гц обеспечивает плавное отслеживание бегущего зверя без шлейфа и смаза при панорамировании.

Паспортные дальности обнаружения — 1000 м в широкоугольном режиме (20 мм) и 3000 м в дальнем (60 мм). По критерию Джонсона на дальнем объективе по крупному зверю калибра кабана это даёт ориентиры распознавания около 1500 м и идентификации около 1000 м при хорошем тепловом контрасте — холодной сухой ночи или утре с разницей температур тела и фона более 5 °C. В тумане или летним днём с прогретой землёй цифры падают в 1.5–3 раза.

Главная особенность модели — переключаемый объектив с двумя фокусными расстояниями: 20 мм для поиска и 60 мм для дальней идентификации, оба со светосилой F/0.9. Оператор переходит между режимами по сцене: широкий канал даёт поле зрения 21.7°×17.4° и линейные 38.4×30.7 м на 100 м для быстрого сканирования местности и удержания подвижной цели в кадре, узкий — 7.3°×5.9° и 12.8×10.2 м на 100 м для точного измерения, уверенной идентификации зверя и работы по силуэту на дальнем рубеже.

Светосила F/0.9 — серьёзное оптическое решение. По формуле освещённости поток пропорционален 1/F²: относительно более распространённого F/1.4 такая оптика собирает в 2.4 раза больше теплового излучения, относительно F/1.0 — на четверть больше. Поддержание F/0.9 на двух фокусных расстояниях одновременно — задача оптической схемы и качества полировки, а не маркетинговая надстройка: на длинном фокусе светосила сложнее, чем на коротком, и удержание её на обоих требует точной взаимной согласованности линзовых блоков и переключающего механизма.

Материал линз — германий (Ge), стандарт премиум-оптики тепловизионной техники. Ge обладает высоким пропусканием в LWIR-диапазоне (выше 96 % при просветлении), показателем преломления около 4.0, термостабильностью и низкой чувствительностью к перепадам температуры и влажности. На светосильной двухфокусной оптике Ge становится практически безальтернативным выбором — халькогенидные стёкла или ZnSe здесь дадут заметное падение пропускания и качества картинки на обоих фокусных расстояниях.

Базовая кратность плавно регулируется в диапазоне 1.1×–3.2× при переключении между объективами и работе с цифровым зумом. Удаление выходного зрачка 40 мм — увеличенное значение под комфортное наблюдение в очках, маске, балаклаве или зимней шапке. Выходной зрачок 6 мм облегчает поимку картинки в динамике и в зимних рукавицах. Диоптрийная коррекция от −5 до +5 D.

AMOLED 1024×768, 0.39". Истинный чёрный фон, высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании и переключении объективов. По сравнению с топовыми дисплеями PRO-уровня запас разрешения над крупным сенсором 640×512 здесь более скромный, но AMOLED на двухфокусной оптике остаётся комфортным — крупный сенсор сам по себе даёт читаемую детализацию.

Семь тепловых палитр: White Hot, Black Hot для длительного наблюдения без утомления, Red Hot и Hot Spot с подсветкой самых тёплых точек кадра, плюс палитры расширенного динамического диапазона типа Iron Bow и Rainbow. На ровном снегу удобнее работать в Black Hot, в густом разнотравье и в лесу — в White Hot и Red Hot. Режимы Forest и Target — пресеты усиления и шумодавления под доминирующий тип сцены.

EIS (Electronic Image Stabilization) — электронная стабилизация, особенно заметная на длинном объективе 60 мм. На длинном фокусе дрожание рук визуально умножается на кратность, и без стабилизации читаемость деталей падает катастрофически.

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. На пёстром фоне и при переключении сцены между фокусными расстояниями Heat Track ускоряет первичный контакт с целью.

Защита от засветки (Burn Prevention) — программная обработка, детектирующая локальный пересвет от точечного теплового источника и снижающая чувствительность на этих пикселях. Это страхует сенсор от деградации при случайном попадании солнца или прожектора в кадр.

NUC (Non-Uniformity Correction) реализован через механический затвор. Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра при сохранении исходного поля по периферии — особенно ценно на двухфокусной модели: оператор удерживает широкое поле от 20-мм объектива и параллельно разглядывает удалённую деталь с цифровым зумом.

AI-измерение дистанции через ML-классификацию объекта работает за пределами рабочей дистанции LRF (которого у этой модели нет): камера определяет вид зверя и по угловому размеру в кадре оценивает расстояние. Уведомления в реальном времени через сопряжённое мобильное приложение фиксируют события — детектирование движения, факт съёмки, низкий заряд батареи.

Встроенная память 64 ГБ — расширенный объём под длительные выезды. Запись ведётся с наложением OSD (кратность, азимут, заряд пишутся в кадр), микрофон фиксирует звук, локальный альбом с галерейным интерфейсом позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее. Меню переведено на несколько языков, включая русский и английский.

USB Type-C обслуживает зарядку, передачу данных и прямой видеовыход на внешний дисплей или рекордер. Камера поддерживает режим точки доступа: формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и роутера, дальность связи 10–30 м.

Камера работает от встроенного литий-ионного аккумулятора формата 18650. Заявленное время работы — 8 часов от полного заряда при +20 °C без активной точки доступа и видеозаписи; в реальном поле цифру принято делить на 1.5–2. Меньшее время работы относительно односпекулярных моделей объясняется крупным сенсором 640×512, двойным оптическим модулем с переключающим механизмом и активной электроникой обработки.

На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — общее свойство Li-ion-химии. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость. Зарядка через USB Type-C поддерживает быструю зарядку и подзарядку в поле от пауэрбанка.

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России. Класс защиты IP67 — пыленепроницаемость и кратковременное погружение до 1 м на 30 минут.

Масса 873 ± 5 г при габаритах 241.3×84×84 мм — самый крупный формат в линейке Hypnose2, что естественно для двухфокусного оптического модуля с переключающим механизмом. Камера ощутимо тяжелее одиночных монокуляров, но при этом несёт вдвое более широкий функционал по фокусным расстояниям. Подходит для стационарного наблюдения, ночной засидки и работы с упора; при ходовой охоте массу стоит учитывать.

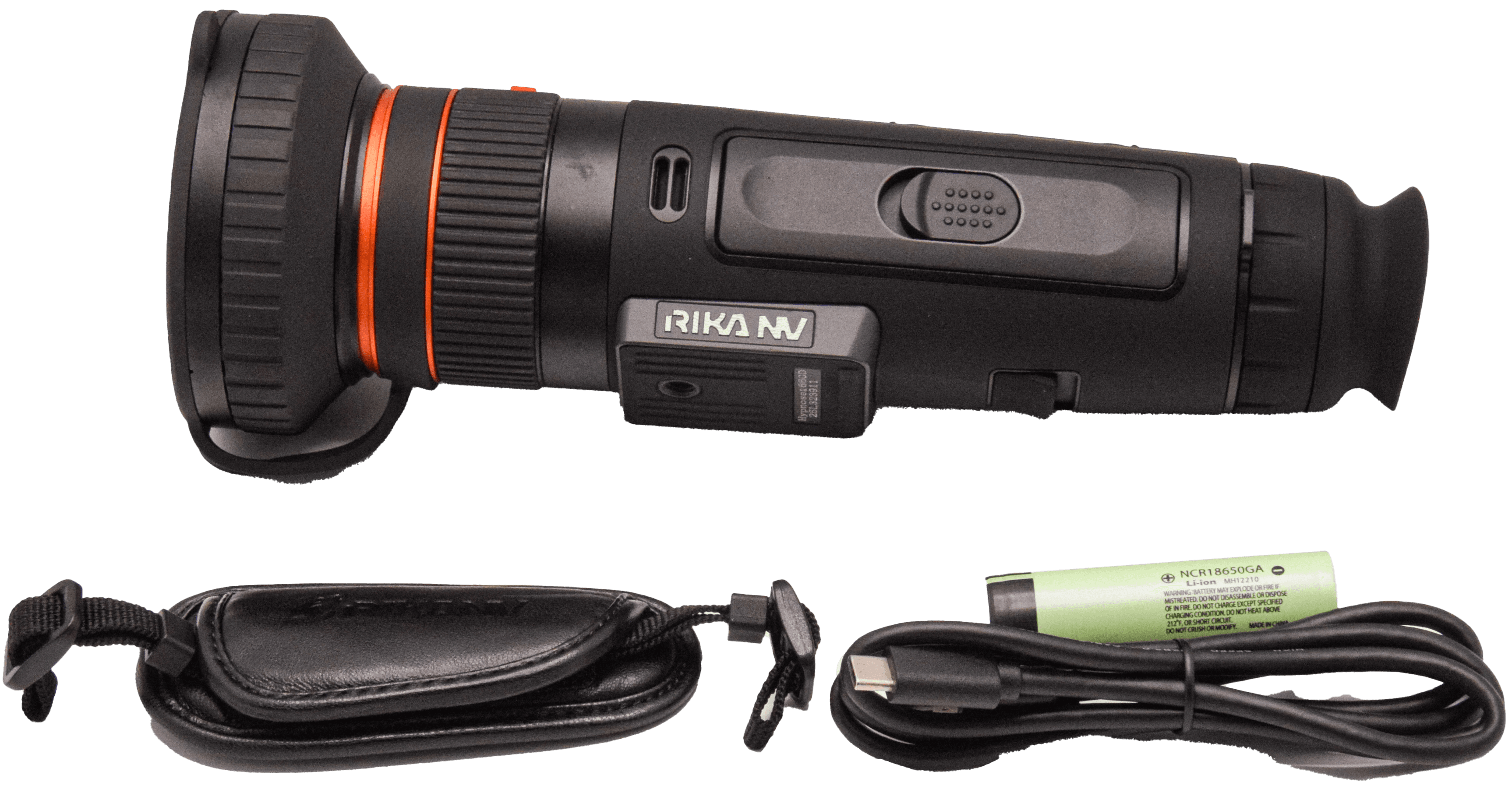

В комплекте — ладонный ремень (palm strap), фирменный чехол и салфетка для линз.

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой, ни программной защитой Burn Prevention.

Запрещено:

• наводить объектив на солнце со снятой защитной крышкой и оставлять камеру под прямыми солнечными лучами объективом вверх;
• направлять камеру на сварочную дугу, открытое пламя костра или прожектор на близкой дистанции;
• наводить на работающие лазерные источники, включая лазерные дальномеры других приборов на стрельбище.

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.

Что означает «D» в названии 660D?

D — Dual-focal: переключаемый двухфокусный оптический модуль с двумя фокусными расстояниями (20 мм и 60 мм) при одной камере. Это решает классический компромисс монокуляра «поиск vs детализация» в рамках одного прибора: широкое поле для сканирования местности и удержания подвижной цели, длинный фокус для дальней идентификации зверя.

Как работает переключение между фокусными расстояниями?

Оператор переключает оптический канал кнопкой на корпусе или через меню — встроенный механизм меняет действующий объектив. Поле зрения, базовая кратность и эффективная дальность обнаружения переключаются вместе с объективом: 21.7°×17.4° / 1.1× / 1000 м на 20-мм канале и 7.3°×5.9° / 3.2× / 3000 м на 60-мм. Цифровой зум до ×4 от базовой работает в обоих режимах.

На какой реальной дистанции 660D позволит идентифицировать кабана?

При работе на дальнем 60-мм объективе с паспортной дальностью обнаружения 3000 м ориентир идентификации по кабану — около 1000 метров при хорошем тепловом контрасте: холодной сухой ночи или утре с разницей температур тела и фона более 5 °C. В тумане или летним днём с прогретой землёй цифры падают в 1.5–3 раза.

Зачем нужны германиевые линзы на двухфокусной оптике?

На светосильной двухфокусной оптике 20/60 мм F/0.9 без германия удержать качество изображения на обоих фокусных расстояниях невозможно. Ge даёт стабильное пропускание в LWIR (выше 96 %), термостабильность, нечувствительность к влажности и перепадам температуры — критично для двойного линзового блока с переключающим механизмом, где любое отклонение коэффициента преломления нарушает согласованность каналов.

Можно ли использовать камеру как прицел?

Нет. Hypnose2 660D — тепловизионный монокуляр для наблюдения и поиска. У него нет прицельной марки, нет крепления к Picatinny / Weaver и нет сертификации по энергии отдачи.

Чем 660D отличается от 650L и 335L?

660D — единственная двухфокусная модель в линейке: оптический модуль 20/60 мм F/0.9 с переключением. 650L — монофокальная длиннофокусная (50 мм F/0.9, сенсор 640×512, LRF). 335L — монофокальная среднефокусная с максимальной светосилой (35 мм F/0.8, сенсор 384×288, LRF). 660D отказался от LRF в пользу двух фокусных расстояний, при этом несёт крупный сенсор 640×512 как у 650L.

Подходит ли камера для зимних охот в средней полосе России?

Да, рабочий диапазон −20…+50 °C закрывает сезон средней полосы. На сильном морозе автономность падает на 30–50 % из-за поведения Li-ion-аккумулятора. USB-C-зарядка от пауэрбанка решает вопрос автономности.

Сколько камера работает на одном заряде?

Паспортные 8 часов — при +20 °C без активной точки доступа и видеозаписи. В реальном поле — 4–5 часов с записью и WiFi, на морозе −20 °C — ещё на треть-половину меньше.

Можно ли вывести видео на внешний экран?

Да. USB Type-C поддерживает не только зарядку и передачу данных, но и прямой видеовыход — камера выводит сигнал на совместимый внешний дисплей или рекордер. Полезно для группового наблюдения и для архивирования.

Работает ли камера в дождь и туман?

Да. Корпус с классом IP67 переносит ливень и кратковременное погружение до 1 м. Тепловое наблюдение в LWIR-диапазоне принципиально хорошо проходит через дымку и лёгкий дождь по физике распространения волны. В густом тумане и при ровном тепловом фоне дальность падает — это свойство атмосферы.
