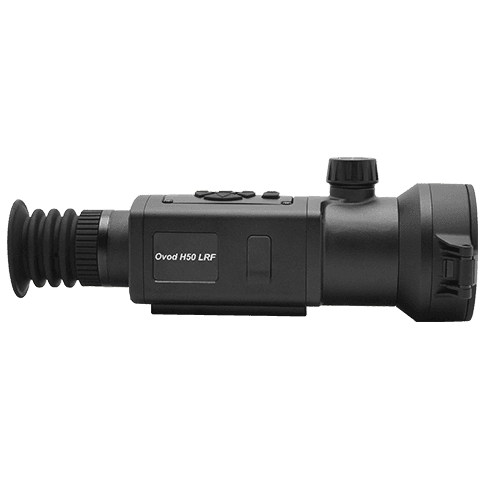

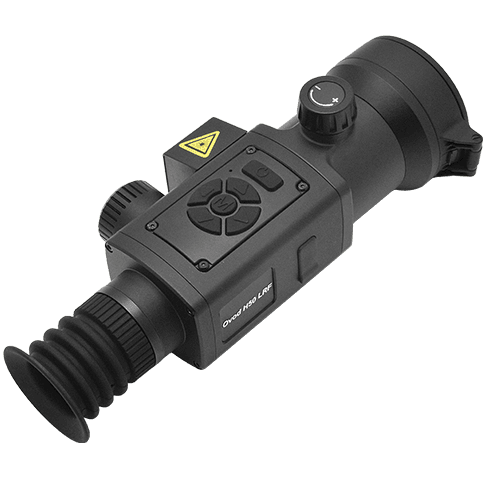

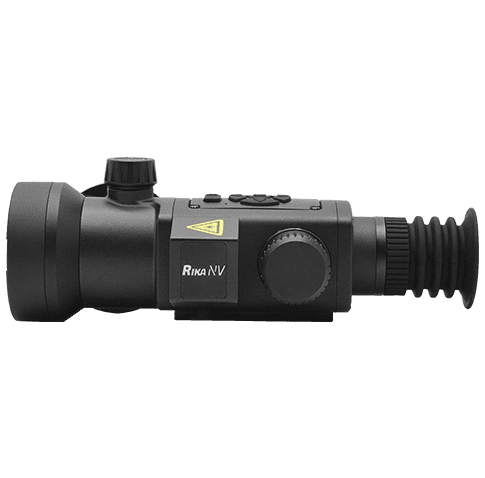

RikaNV Ovod H50 LRF

Тепловизионный прицел RikaNV Ovod H50 LRF на неохлаждаемой матрице 640×512 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 50 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с дальностью измерения 1 200 м и баллистическим калькулятором. Прицел рассчитан на ночную охоту с поиском и стрельбой одной оптикой: тепловая чувствительность NETD ≤25 мК, частота кадров 50 Гц, стойкость к энергии отдачи 6 000 Дж, штатная установка на Picatinny Rail, защита IP67 и рабочая температура от −20 °C до +50 °C. Расчётная дальность обнаружения кабана по критерию Джонсона — 1 667 м, лося — 4 167 м.

Изображение строит неохлаждаемый микроболометр 640×512 с шагом пикселя 12 мкм, чувствительный в диапазоне LWIR (Long-Wave Infrared, 8–14 мкм). Матрица регистрирует собственное инфракрасное излучение объектов: каждый детектор представляет собой терморезистор, сопротивление которого меняется под действием пришедшего тепла; разница температур участков сцены преобразуется в электрический сигнал и выводится на дисплей в виде теплового изображения. Полоса 8–14 мкм соответствует пику теплового излучения тел при земных температурах — в ней излучают и тело зверя, и прогретые за день грунт и стволы, — а атмосферная дымка, лёгкий дождь и туман пропускают её заметно лучше видимого света.

Неохлаждаемый сенсор выходит на рабочую картинку через несколько секунд после включения, имеет твердотельную конструкцию и рассчитан на ресурс порядка десятков тысяч часов. В поле это означает готовность к наблюдению сразу после включения питания — на подходе к засидке или при доборе подранка, где счёт идёт на секунды.

Разрешение 640×512 и шаг 12 мкм вместе с фокусным расстоянием объектива 50 мм задают угловой размер одного пикселя изображения (IFOV, Instantaneous Field of View) 0,24 мрад: на дистанции 100 м один пиксель покрывает участок сцены около 2,4 см. Именно эта величина определяет, на каком расстоянии силуэт зверя распадается на читаемые детали — линию спины, посадку головы, ноги, — а не размер картинки на экране. Цифровой зум укрупняет уже снятый кадр интерполяцией и сохраняет уровень детализации, заложенный сенсором.

NETD (Noise Equivalent Temperature Difference) ≤25 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это характеристика всей цепочки: объектива F/0.9, сенсора и алгоритмов обработки. Практический смысл — раннее чтение слабоконтрастной сцены: остывающий след на снегу, лежащий зверь на нагретой за день опушке, кабан в мокром подлеске после дождя, когда разница температур между телом и фоном измеряется единицами градусов.

Частота кадров 50 Гц даёт обновление теплового изображения каждые 20 мс. Постоянная работа тракта на этой частоте входит в бюджет автономности, описанный в разделе о питании.

Паспортная дальность обнаружения по методике производителя — 2 600 м. Это самостоятельное измерение, отдельное от расчёта по критерию Джонсона, по которому ниже приведены рабочие дистанции по типам целей.

Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 — основной элемент светосилы тракта. Световой поток, проходящий на матрицу, пропорционален 1/F²: по сравнению с объективом F/1.4 относительное отверстие F/0.9 пропускает примерно в 2,4 раза больше сигнала. Этот запас снижает шум и поднимает читаемость сцены, когда атмосфера ослабляет сигнал от зверя.

Фокусное расстояние 50 мм в связке с шагом пикселя 12 мкм и параметрами окуляра формирует базовую оптическую кратность 2,8× и поле зрения 8,8°×7,0°. На дистанции 100 м это сектор 15,4×12,3 м: в кадр целиком помещается группа кабанов на поле или ростовая фигура с запасом по сторонам; на 200 м полоса вдвое шире, на 50 м — вдвое уже. Такая ширина поля отвечает задаче поиска: обзор угодий с вышки, проводка по кромке леса, контроль подхода зверя к засидке.

Цифровой зум в диапазоне 1–4× укрупняет выбранную область кадра поверх базовой кратности 2,8×; поле зрения при этом сужается пропорционально ступени зума. Зум используется после обнаружения — для рассматривания уже найденного объекта и точного прицеливания на средней дистанции, тогда как поиск ведётся на базовой кратности с полным полем.

Удаление выходного зрачка 45 мм и выходной зрачок 6 мм вместе определяют скорость вкладки. Глаз располагается на расстоянии от окуляра, а пучок диаметром 6 мм допускает небольшое смещение головы относительно оптической оси с сохранением полной картинки: поле ловится быстро в зимней одежде, из неудобной позы в засидке, в перчатках и балаклаве. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость изображения под зрение стрелка прямо окуляром, что заменяет очки под прицелом: на морозе между глазом и окуляром остаётся один слой стекла вместо двух.

Дистанции ниже — расчёт по классическому критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Обнаружение начинается, когда критический размер цели занимает примерно 2 пикселя изображения: в кадре виден тёплый объект, но ещё не его тип и детали. Распознавание — ясен тип объекта (кабан, а не косуля); идентификация — различимо достаточно деталей для уверенного определения. Формула расчёта: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя).

Для охоты на кабана это означает: тёплый силуэт на кромке поля заметен с расчётных 1 667 м, тип зверя читается с 417 м, а детали, достаточные для уверенного определения, — с 208 м. Для лисы по снегу соответствующие расчётные значения — 833 м, 208 м и 104 м. Фактические дистанции зависят от температурного контраста сцены, осадков и влажности воздуха.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле. Отсюда её гибкость: в памяти хранится 8 сеток разного рисунка, и под задачу выбирается своя — тонкая точка для стрельбы на дистанцию, открытый крест для быстрого выстрела накоротке, разметка для оценки упреждения по движущемуся зверю.

Цвет марки переключается между пятью вариантами: чёрный, белый, красный, зелёный, синий. Смысл выбора — контраст с текущей тепловой палитрой: на светлом фоне палитры уместна тёмная или цветная марка, на тёмном — светлая. При смене палитры под сцену марка подбирается заново и остаётся читаемой, а профили пристрелки закрепляют положение выбранной сетки за конкретным стволом и патроном.

Изображение выводится на AMOLED-дисплей с диагональю 0,39 дюйма и разрешением 1 024×768 пикселей. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселей: при резкой проводке за движущимся зверем картинка сохраняет чёткость.

Разрешение дисплея 1 024×768 превышает разрешение сенсора 640×512 по обеим осям. Этот запас означает, что вся детализация, снятая матрицей, доходит до глаза целиком, пиксельная структура сенсора при цифровом зуме остаётся сглаженной, а меню, прицельная марка и данные OSD (On-Screen Display) прорисовываются тонкими линиями поверх изображения.

Тепловой сигнал отображается в одной из 7 цветовых палитр: монохромные палитры служат общему наблюдению и стрельбе, где важен контраст силуэта, цветные — выделению самых тёплых точек сцены при поиске и чтению сцены с большим числом температурных градаций. Дополнительно предусмотрены режимы изображения Forest и Rain — пресеты усиления, кривой контраста и шумоподавления под тип сцены: Forest рассчитан на равномерно тёплый фон леса и травы, Rain — на сцену под осадками, где капли и мокрые поверхности выравнивают контраст. Переключение режима под обстановку заменяет ручную подстройку яркости и контраста в темноте.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м на дистанции 100 м. Излучатель — полупроводниковый лазер с длиной волны 905 нм: он компактен и экономичен по питанию, поэтому измерительный канал размещён в корпусе прицела и работает от того же элемента 18650, сохраняя габариты на оружии. Измеренная дистанция — исходная величина для баллистического калькулятора, а точность ±1 м на 100 м — паспортная погрешность замера, от которой зависит соответствие рассчитанной поправки реальной дистанции.

Дальность до 1 200 м — верхняя граница, полученная в условиях паспортных испытаний. Дальномер посылает импульс на длине волны 905 нм и регистрирует ту часть излучения, которая вернулась от объекта в приёмник; замер состоится, если обратный сигнал превышает порог различения на фоне шума приёмника. Всё, что уменьшает долю вернувшейся энергии, сокращает достижимую дистанцию или приводит к отсутствию результата. Материал поверхности влияет на эту долю по-разному: тёмные покрытия и часть матовых материалов поглощают излучение, шероховатая поверхность рассеивает его во все стороны, и до приёмника доходит лишь малая часть, гладкие поверхности — вода, мокрый асфальт, стекло — отражают зеркально, и пучок уходит мимо приёмника; сквозь стекло излучение к тому же проходит, поэтому возврат может прийти от самой поверхности либо от объекта за ней. По воде, мокрой дороге или стеклу паспортная максимальная дальность может не достигаться. При этом матовая поверхность не всегда слабый отражатель: светлая матовая поверхность даёт устойчивый рассеянный возврат, а видимый тёмный цвет сам по себе не доказывает слабое отражение на длине волны 905 нм — коэффициент отражения в ближнем инфракрасном диапазоне у материала может отличаться от того, каким он выглядит глазу.

Второй фактор — угол между лучом и поверхностью. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника: обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно» — результат определяется совместно углом, материалом и характером отражения: рассеивающая поверхность возвращает часть энергии в приёмник и под наклоном, зеркальная — только вблизи нормали к лучу.

Третий фактор — возврат от самой атмосферы. Капли тумана, дождя и аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя сигнал от нужной поверхности. Модуль в этом случае может не получить результат либо принять более ранний возврат от капель или частиц за сигнал цели и показать расстояние не до выбранного объекта, а до завесы перед ним. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси луч рассеивает слабо и отдельной ложной цели не образует. Видимость объекта в тепловом изображении не гарантирует корректный лазерный замер — тепловой тракт принимает излучение сцены в полосе 8–14 мкм, которую туман пропускает лучше, чем импульс дальномера на 905 нм.

Класс лазерной безопасности — Class 1 по IEC 60825. Класс лазерной безопасности не отменяет предупреждений о работе с дальномером, не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не снимает запрет на измерения в условиях, названных в предупреждении в конце описания.

Пристрелка и баллистика. Паспортная стойкость к энергии отдачи — 6 000 Дж: предел ударной нагрузки, при котором прицел сохраняет положение марки, целостность матрицы и крепежа на всём ресурсе выстрелов. Штатное крепление — Picatinny Rail, оно входит в комплект и ставит прицел на планку ствольной коробки напрямую. Ручная пристрелка с пошаговой юстировкой приводит марку к точке попадания, а 6 профилей пристрелки хранят независимые настройки под разные стволы и патроны — штатный и пристрелочный, летний и зимний боеприпас; при выборе профиля в меню марка сразу встаёт в приведённое положение. Встроенный баллистический калькулятор переводит измеренную дальномером дистанцию и параметры выстрела в поправку прицеливания. Режим PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра в базовой кратности: прицеливание идёт с точностью зума, а периферия остаётся под контролем — при стрельбе в динамике и на средних дистанциях.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и выполняется двумя способами: механическим затвором — с короткой паузой изображения около 0,5 с и щелчком — либо по закрытой крышке объектива, когда момент калибровки выбирает стрелок, например до подхода зверя, чтобы пауза не совпала с выстрелом. Функция Heat Track автоматически отмечает маркером самую тёплую точку кадра: в густом подлеске и на пёстром тепловом фоне маркер указывает на силуэт раньше, чем его найдёт взгляд. Защита от засветки программно детектирует локальный пересвет в кадре — наведение на солнце или яркий точечный тепловой источник — и снижает чувствительность на затронутых пикселях; она уменьшает риск случайной засветки, а запрет, изложенный в разделе «Меры безопасности», сохраняет силу.

Запись и документирование. RAV (Recoil-Activated Video) запускает видеозапись по импульсу выстрела, который улавливает акселерометр: момент выстрела фиксируется вместе с предысторией автоматически, что даёт материал для разбора промаха и подтверждения этичности добора. Встроенная память 64 ГБ при ориентировочном расходе 100–150 МБ на минуту видео 1080p вмещает порядка 7–10 ч записи — запас на многодневный выезд с переносом файлов уже дома. Запись ведётся со звуком через встроенный микрофон и с наложением данных OSD — кратности, показаний азимута, дистанции и заряда батареи, — так что контекст выстрела сохраняется вместе с картинкой. Локальный альбом позволяет просмотреть, отсортировать и удалить снятое прямо на дисплее прицела.

Навигация и интерфейс. Отображение азимута по встроенному магнитометру помогает ориентироваться в лесу ночью и передавать напарнику направление на обнаруженного зверя; регулярная калибровка магнитометра поддерживает точность показаний. Интерфейс меню и OSD доступен на русском и английском языках.

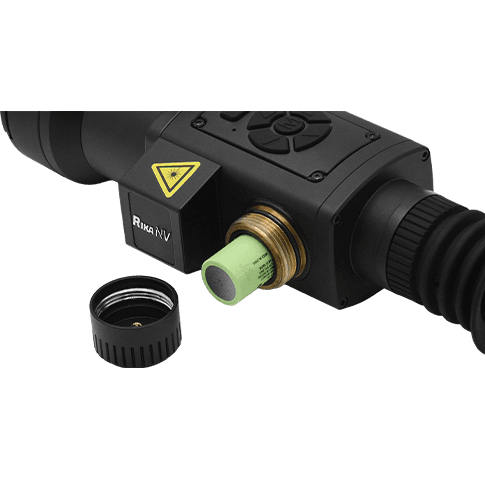

Прицел питается от одного съёмного элемента Li-ion формата 18650; паспортное время непрерывной работы от полного заряда — 8 ч. Съёмный элемент заменяется на запасной прямо в поле, в том числе на морозе, и охота продолжается сразу после замены. В бюджет автономности входят постоянная работа тракта на 50 Гц, дисплей и обработка изображения; включение WiFi и частые замеры дальномером добавляют расход сверх базового режима.

Защита от переполюсовки блокирует подачу тока при установке элемента в неправильной ориентации — при смене батареи в темноте и в перчатках эта ошибка вероятна, и схема исключает повреждение электроники.

Разъём USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. WiFi-модуль связывает прицел с мобильным приложением: трансляция изображения в реальном времени, передача отснятого материала, удалённое управление настройками. В режиме точки доступа RikaNV Ovod H50 LRF сам поднимает сеть и подключает смартфон напрямую — связь с приложением работает в удалённых угодьях вне зоны сотовой сети.

Рабочий диапазон температур изделия в сборе — от −20 °C до +50 °C. Нижняя граница определяет зимнюю охоту: при −20 °C тепловизор остаётся исправным инструментом наблюдения и стрельбы, а съёмный элемент 18650 позволяет держать запасной в тёплом кармане и менять его при падении напряжения на морозе.

Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса прицела 675 ± 5 г при габаритах 220,1×76,8×70,8 мм. Для стрельбы с рук и с упора это параметр развесовки оружия: масса прицела с креплением на планке Picatinny смещает баланс к ствольной коробке, что учитывается при выборе позиции хвата. Длина 220,1 мм допускает установку на короткие ресиверы с сохранением места под вкладку.

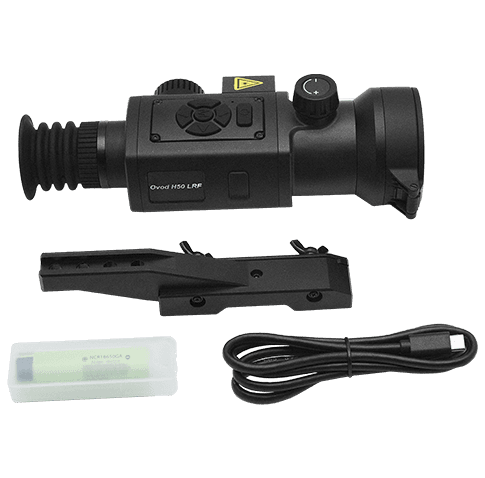

В комплект входят крепление Picatinny Rail и наглазник: крепление позволяет установить прицел на оружие сразу после распаковки, наглазник отсекает боковой свет и скрывает свечение дисплея, что сохраняет ночную адаптацию глаза и маскирует стрелка в засидке. Штатный USB-кабель совместим с разъёмом Type-C и готов к зарядке и подключению к компьютеру.

Категорически запрещается направлять объектив тепловизионного прицела на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив F/0.9 фокусирует излучение на матрице независимо от того, включён ли прицел.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт на пикселях локальную тепловую нагрузку на порядки выше рабочей; перегрев необратимо разрушает детекторы, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Встроенная защита от засветки снижает риск случайного наведения на яркий источник, но запрета не отменяет.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
