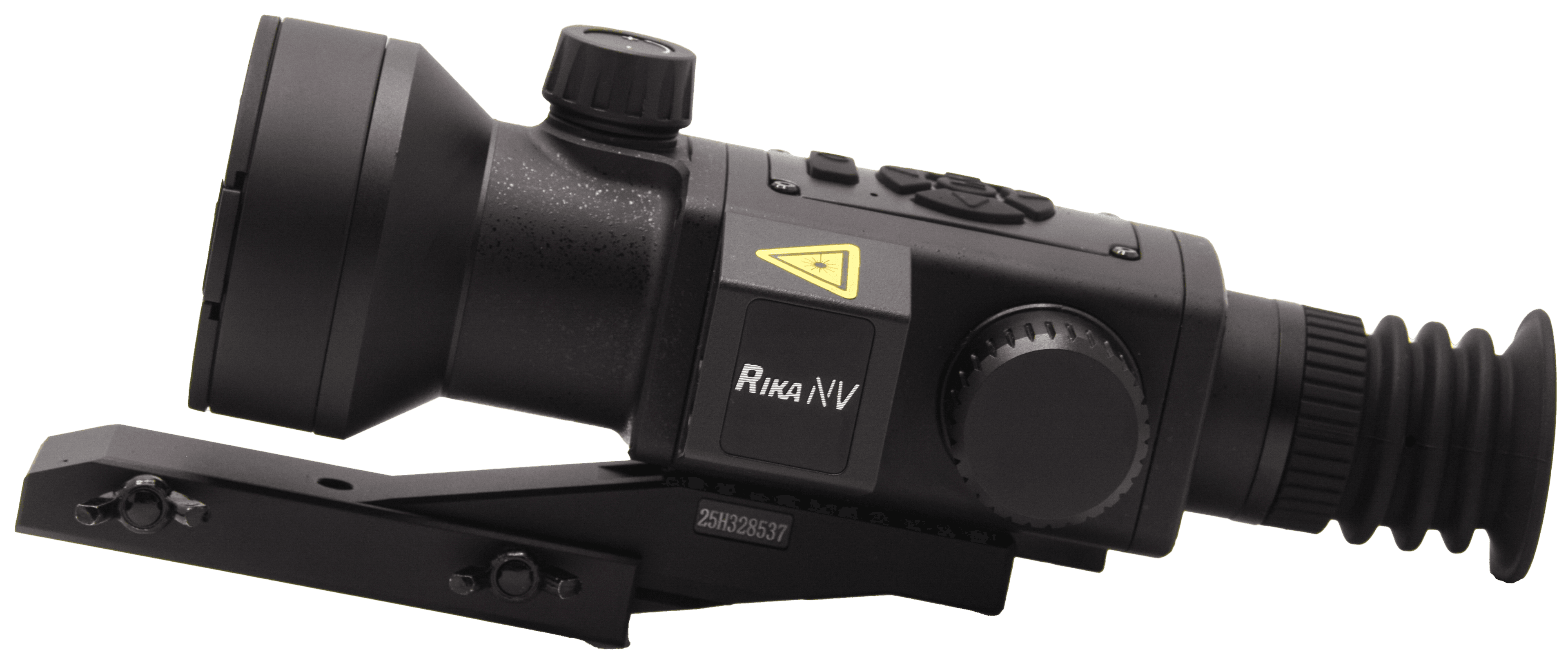

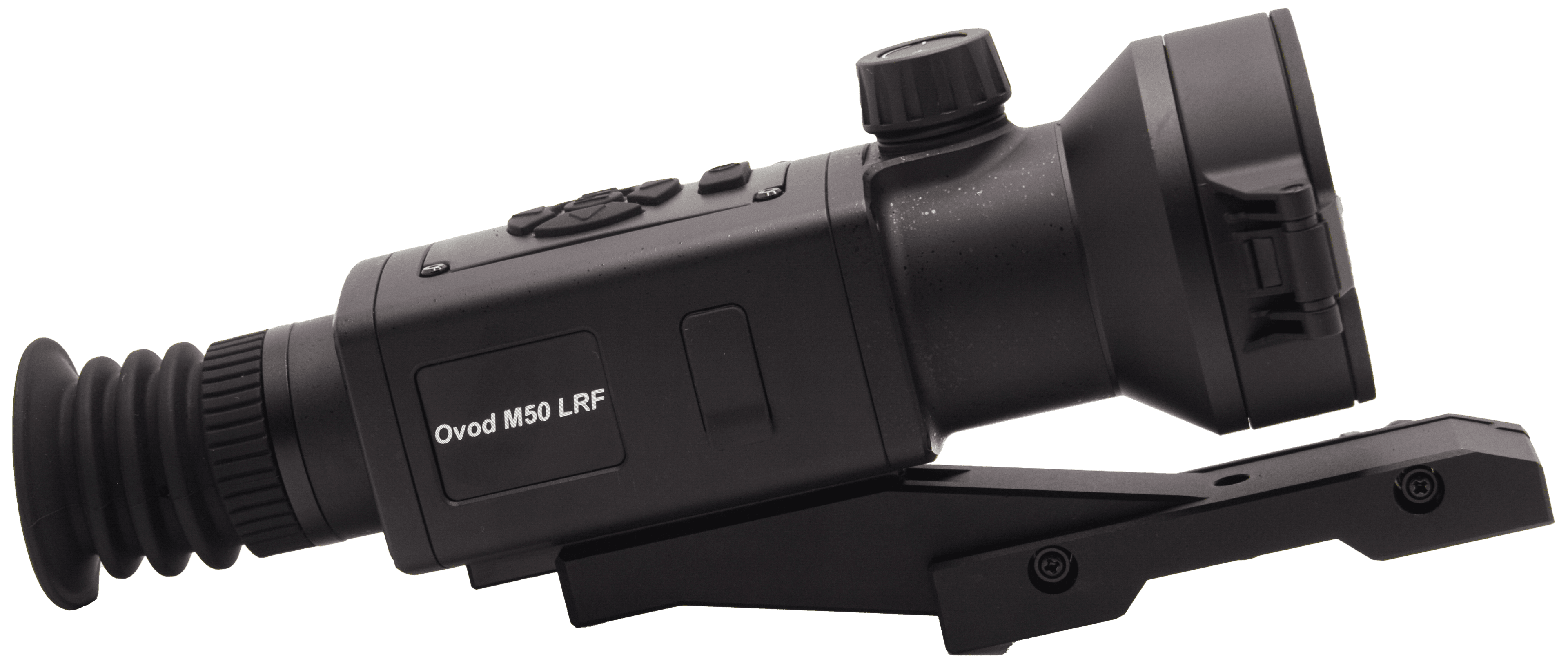

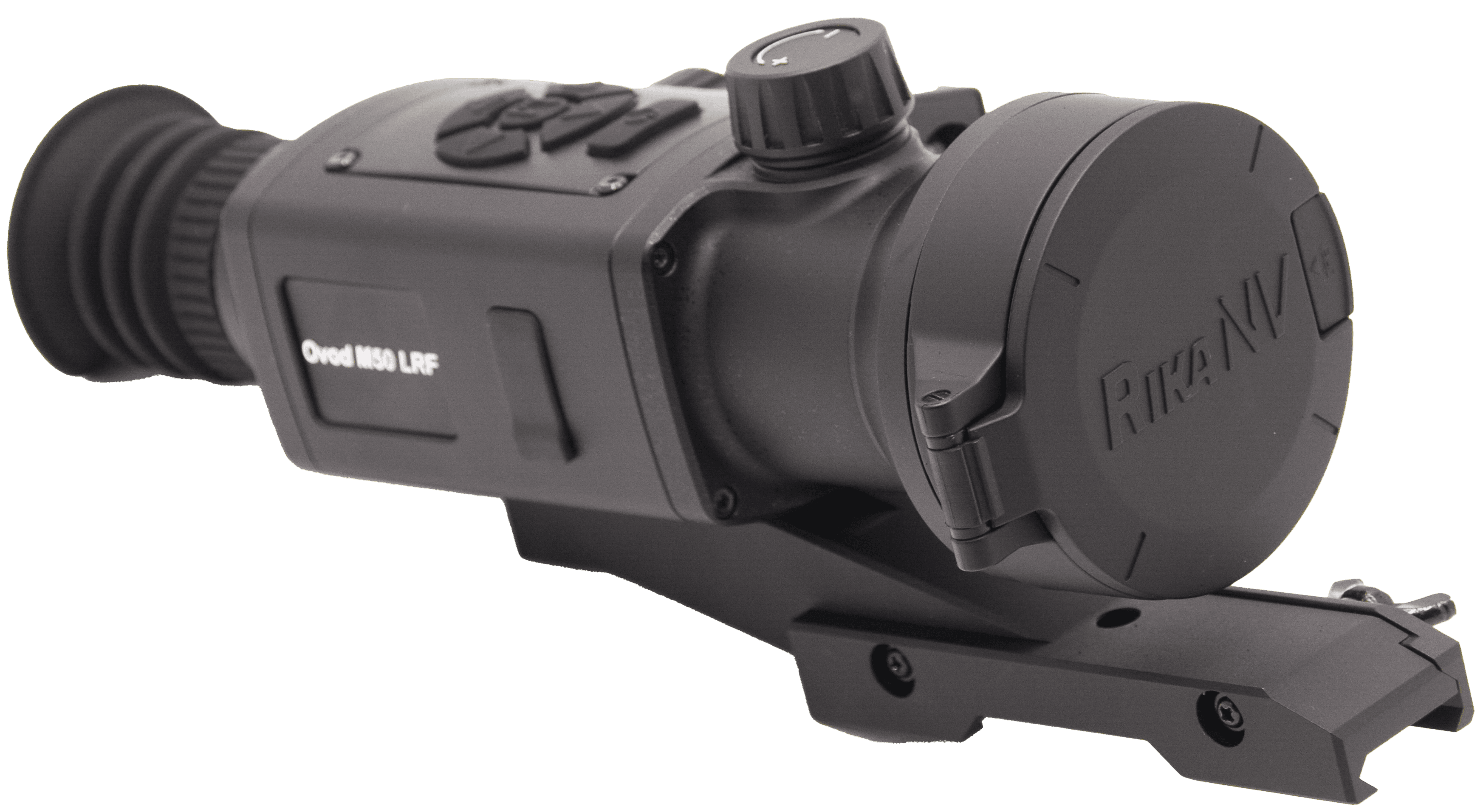

RikaNV Ovod M50 LRF

Тепловизионный прицел RikaNV Ovod M50 LRF на неохлаждаемой матрице 384×288 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 50 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с дальностью измерения 1 200 м и стойкостью к отдаче 6 000 Дж. Базовая кратность 4,8×, NETD (Noise Equivalent Temperature Difference) ≤25 мК, частота кадров 50 Гц, защита IP67 и рабочий диапазон от −20 до +50 °C задают сценарий: ночная охота на кабана и копытных из засидки и с вышки, поиск по угодьям, добор подранка и стрельба на измеренную дистанцию с поправкой встроенного баллистического калькулятора.

Тепловизионный тракт построен на неохлаждаемом микроболометре 384×288 с шагом пикселя 12 мкм и NETD ≤25 мК. Микроболометрическая матрица регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (Long-Wave Infrared, 8–14 мкм): каждый детектор — терморезистор, сопротивление которого меняется под действием теплового потока от объекта. Разница температур соседних участков сцены преобразуется в электрический сигнал, а он — в изображение на дисплее.

Неохлаждаемый сенсор имеет твердотельную конструкцию, выходит на рабочую картинку за секунды после подачи питания и рассчитан на ресурс порядка десятков тысяч часов. В поле это означает готовность к наблюдению сразу после включения — на подходе к засидке или при внезапном шуме в подлеске, без ожидания выхода на режим.

Разрешение 384×288 и шаг пикселя 12 мкм вместе с фокусным расстоянием 50 мм задают угловой размер видимой детали — IFOV (Instantaneous Field of View) 0,24 мрад. На дистанции 100 м один пиксель матрицы покрывает участок сцены около 2,4 см: так читаются линия спины кабана, положение головы косули, разрыв силуэта при движении. Детализацию картинки определяет именно физическое разрешение сенсора; цифровой зум укрупняет уже снятый кадр интерполяцией и новых деталей не добавляет.

NETD ≤25 мК — характеристика всего тракта: матрицы, объектива F/0.9 и алгоритмов обработки вместе. Чем меньше минимально различимая разница температур, тем раньше в кадре проявляется слабоконтрастная сцена: прогретая за день опушка, остывающий след, зверь на фоне нагретого грунта или в мороси, когда тепловой контраст между телом и мокрой растительностью падает. Диапазон 8–14 мкм совпадает с пиком собственного излучения тел при земных температурах и проходит через атмосферную дымку, лёгкий дождь и туман — это и делает полосу рабочей для охотничьей тепловизионики.

Частота 50 Гц означает обновление изображения 50 раз в секунду (каждые 20 мс) и влияет на плавность отображения движения. Итоговая дальность работы складывается из всех перечисленных параметров вместе с оптикой и приводится ниже расчётом по критерию Джонсона; паспортная дальность обнаружения производителя, измеренная по собственной методике, составляет 2 600 м и относится к аудиту характеристик, а не к расчёту.

Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 определяет, сколько исходного теплового сигнала доходит до матрицы. Световой поток на сенсор пропорционален 1/F²: переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу, что расширяет условия уверенной работы тракта — сумерки, снегопад, низкоконтрастная сцена после дождя. Фокусное расстояние 50 мм вместе с шагом пикселя 12 мкм задаёт базовую оптическую кратность 4,8× и поле зрения 5,3°×4,0°.

Поле зрения 5,3°×4,0° на дистанции 100 м даёт полосу 9,2×6,9 м: в кадр целиком помещается группа кабанов на кормовом поле или ростовая фигура с запасом по сторонам; на 200 м полоса вдвое шире, на 50 м — вдвое уже. Такой сектор сочетает просмотр угодий с достаточной детализацией для прицеливания. Цифровой зум 1–4× укрупняет выделенную область кадра интерполяцией и сужает поле зрения пропорционально ступени; он служит для разглядывания уже обнаруженного объекта и точного наведения марки, не выходя за детализацию, снятую матрицей.

Удаление выходного зрачка 45 мм и выходной зрачок 6 мм задают удобство вкладки: глаз совмещается с оптической осью с допуском по смещению, полная картинка удерживается при быстрой вкладке в зимней одежде, в балаклаве или из неудобной позы с вышки. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость под собственное зрение прямо в окуляре — очки под окуляром при стрельбе не нужны, что существенно под маской и в дождь.

Публичные рабочие дистанции — расчёт по критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: в кадре виден тёплый объект, но ещё не его тип и детали. Распознавание — ясен тип объекта. Идентификация — различимо достаточно деталей для уверенного определения. Это расчётные значения, а не полевое обещание: фактический результат зависит от теплового контраста, осадков и влажности.

Для охоты на кабана расчёт означает: тёплый силуэт в кадре с 1 667 м, тип зверя ясен с 417 м, детали для уверенного определения — с 208 м. Косуля и лиса читаются на меньших дистанциях из-за меньшего критического размера.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не оптический элемент. В памяти хранится 8 сеток, цвет марки выбирается из пяти вариантов: чёрный, белый, красный, зелёный, синий. Отсюда адаптивность: под быструю стрельбу накоротке ставится открытый крест, под дальний выстрел — тонкая точка, а цвет подбирается по контрасту с текущей тепловой палитрой, чтобы марка не сливалась ни со светлым объектом, ни с тёмным фоном.

Смена сетки и цвета выполняется в меню, без вмешательства в пристрелку: положение марки относительно точки попадания сохраняется в профиле, а рисунок и цвет — только способ её отображения.

Дисплей — AMOLED-матрица 0,39 дюйма с разрешением 1 024×768 пикселей. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик при панорамировании: при резком повороте оружия за движущимся зверем картинка сохраняет чёткость без шлейфов.

Разрешение дисплея 1 024×768 при матрице сенсора 384×288 даёт запас, при котором пиксельная структура сенсора при просмотре и цифровом зуме до 4× остаётся малозаметной, а меню, прицельная марка и OSD (On-Screen Display) прорисовываются тонкими линиями.

Для отображения теплового сигнала доступны 7 палитр, а режимы изображения Forest и Rain — пресеты усиления, кривой контраста и шумоподавления под доминирующий фон: Forest под равномерно тёплый лесной фон, Rain под мокрую сцену с пониженным тепловым контрастом. Выбор пресета под погоду поднимает читаемость картинки без ручной подстройки.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м и относится к Class 1 по IEC 60825. Излучатель на длине волны 905 нм — полупроводниковый: он компактен и экономичен по питанию, поэтому измерительный канал размещён в корпусе прицела и работает от того же элемента 18650, без отдельного блока и без роста габаритов на оружии. Класс лазерной безопасности берётся из паспорта модели и предупреждений о работе с дальномером не отменяет: он не разрешает смотреть в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику.

Паспортная дальность до 1 200 м — верхняя граница, полученная при заводских условиях испытаний по заданному объекту. Принцип измерения объясняет, почему она не гарантируется на любой поверхности и при любой погоде: дальномер посылает импульс и регистрирует ту часть излучения, которая вернулась в приёмник; расстояние вычисляется по времени возврата. Дальность измерения, таким образом, определяется силой обратного сигнала, а не только мощностью излучателя.

Первая причина — отражение от самого объекта. Вода, мокрый асфальт, тёмные покрытия и часть матовых материалов поглощают излучение на длине волны 905 нм или рассеивают его в разные стороны, так что в приёмник возвращается малая доля посланной энергии; достижимая дистанция сокращается, а при слабом возврате результат отсутствует. Стекло ведёт себя иначе: зеркальное отражение уходит мимо приёмника либо излучение проходит сквозь прозрачную поверхность, и замер даёт расстояние либо до стекла, либо до объекта за ним. По воде, мокрой дороге и стеклу паспортная дальность может не достигаться. Матовая поверхность сама по себе не означает слабый возврат: светлый матовый материал даёт устойчивое рассеянное отражение, часть которого попадает в приёмник. Видимый тёмный цвет объекта также не доказывает слабое отражение на 905 нм — глаз оценивает поверхность в видимом диапазоне, а излучатель дальномера работает в ближнем инфракрасном, где отражающая способность того же материала может отличаться.

Вторая причина — угол между лучом и поверхностью. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность рассеивает излучение во все стороны и возвращает часть сигнала и под наклоном, а результат по одному и тому же углу зависит от материала и характера отражения.

Третья причина — возврат от атмосферы. Капли тумана и дождя, снег и взвешенные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно: сигнал от нужной цели ослабевает, и модуль может не получить результат. Возможен и другой исход — приёмник регистрирует более близкий возврат от самих капель или частиц и показывает расстояние не до выбранного объекта, а до участка взвеси перед ним. Речь именно о взвешенных каплях и частицах, а не о влажном воздухе как таковом. Видимость объекта через оптику или на тепловом изображении не гарантирует корректный лазерный замер: тепловизионный тракт регистрирует собственное излучение в диапазоне 8–14 мкм, проходящее через дымку, тогда как дальномер зависит от возврата собственного импульса на 905 нм. Эти пояснения не разрешают эксплуатацию дальномера в условиях, которых требует избегать предупреждение в конце описания.

Точность ±1 м на 100 м напрямую связана с баллистическим калькулятором: рассчитанная поправка по вертикали соответствует реальной дистанции до цели, что на дальнем выстреле по косуле или кабану определяет попадание по месту.

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов. Штатное крепление Picatinny Rail ставит прицел на типовую посадку ствольной коробки без переходника; жёсткость посадки кронштейна определяет сохранение пристрелки при отдаче. Ручная пошаговая пристрелка приводит марку к точке попадания, а 6 профилей пристрелки хранят независимые настройки под разные стволы, калибры и патроны — переключение в меню сразу ставит марку в положение выбранного профиля. Встроенный баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания. PiP (Picture-in-Picture) выводит увеличенную врезку в зоне марки поверх основного кадра в рабочей кратности: наведение с точностью приближения при сохранении обзора обстановки вокруг цели.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выполняется по крышке объектива или затвором: чувствительность пикселей выравнивается, однородность картинки поддерживается на протяжении всего сеанса. Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её — в густом подлеске и на пёстром тепловом фоне маркер указывает на силуэт зверя раньше, чем его найдёт взгляд. Защита от засветки программно детектирует локальный пересвет при наведении на яркий тепловой источник и снижает чувствительность на затронутых пикселях; риск случайной засветки она снижает, запрета из раздела «Меры безопасности» не отменяет.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром, захватывая момент выстрела вместе с предысторией — материал для разбора промаха и подтверждения добора. Запись с OSD сохраняет вместе с кадром кратность, дистанцию, азимут и заряд батареи, встроенный микрофон пишет звук синхронно с видео. Встроенная память 64 ГБ. Локальный альбом и воспроизведение на дисплее позволяют отсмотреть и отобрать снятое в поле, без компьютера.

Навигация и интерфейс. Азимут по встроенному магнитометру выводится в OSD и фиксирует направление на объект в момент обнаружения — для координации с напарниками и ориентирования в лесу ночью. Меню доступно на русском и английском языках.

Питание — один Li-ion элемент формата 18650 с паспортным временем работы 10 ч от полного заряда в базовом режиме. Сменный элемент допускает замену на запасной прямо в поле, в том числе на морозе, без прерывания засидки на подзарядку.

Защита от переполюсовки блокирует подачу тока при неправильной установке элемента: смена батареи в темноте и в перчатках не приводит к повреждению электроники. Подзарядка выполняется через USB Type-C от внешнего источника.

USB Type-C служит для зарядки, переноса фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. Wi-Fi связывает прицел с мобильным приложением: передача материалов, управление настройками и трансляция картинки на смартфон. Режим точки доступа поднимает собственную сеть прицела, так что связь с приложением сохраняется в удалённых угодьях вне сотового покрытия; активная передача по Wi-Fi добавляется к общему энергопотреблению.

Рабочий диапазон температур RikaNV Ovod M50 LRF — от −20 до +50 °C: нижняя граница задаёт мороз, при котором прицел остаётся исправным инструментом зимней охоты, верхняя охватывает летнюю засидку на кукурузе. Степень защиты IP67 — полная пылезащита и кратковременное погружение на глубину до 1 м. Защита корпуса не отменяет ограничений эксплуатации дальномера.

Масса 660 г при габаритах 220,1×76,8×70,8 мм определяет развесовку оружия при стрельбе с руки и с упора, а длина 220,1 мм — установку на планку Picatinny Rail ствольной коробки с учётом удаления выходного зрачка 45 мм.

В комплекте — планка Picatinny Rail для установки на оружие и наглазник, отсекающий боковую засветку дисплея и демаскирующее свечение окуляра в ночной засидке. USB-кабель под разъём Type-C готов к зарядке и подключению к компьютеру сразу после распаковки.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом F/0.9 излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: RikaNV Ovod M50 LRF ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск, но запрета не отменяет.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
