RikaNV Ovod M35 LRF

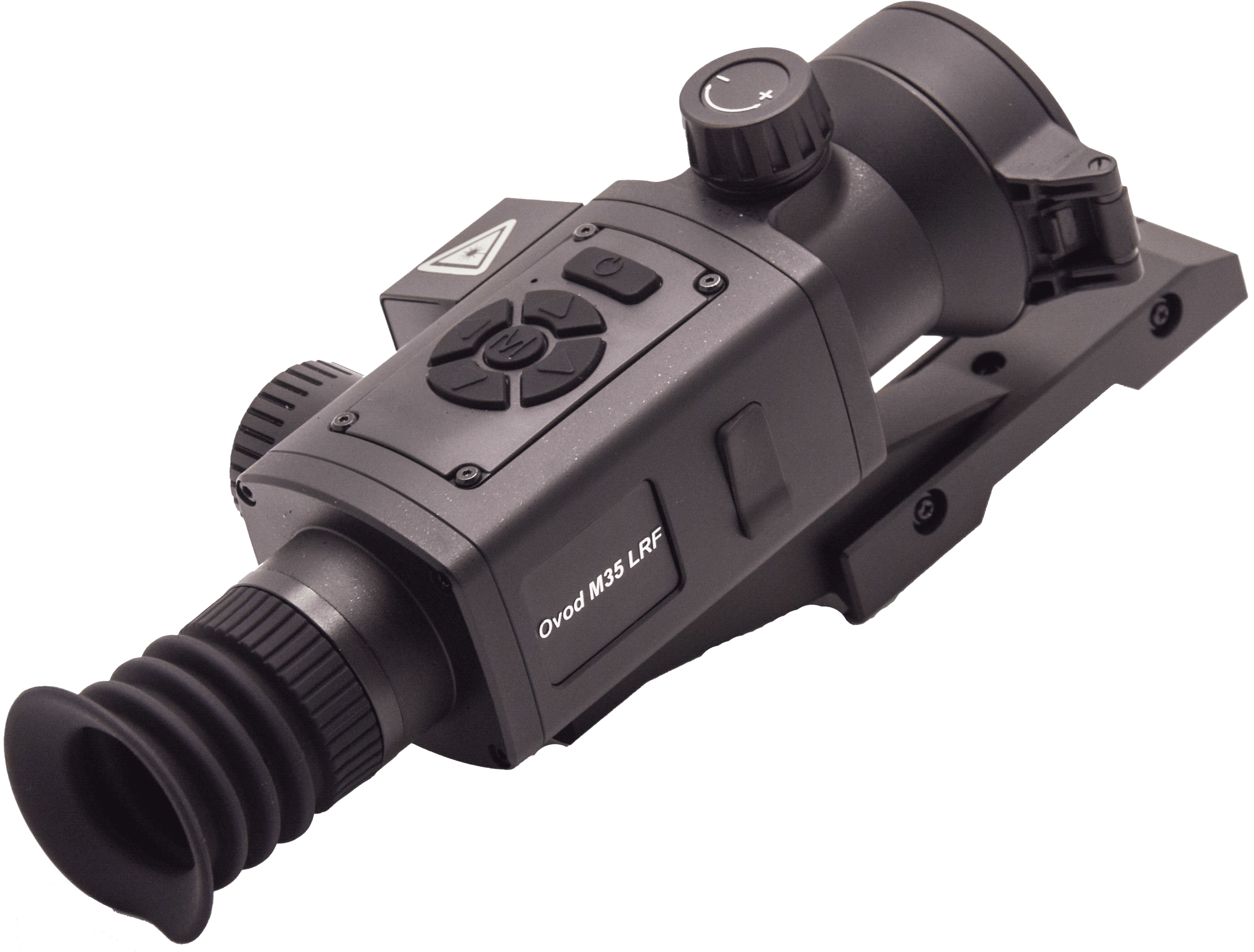

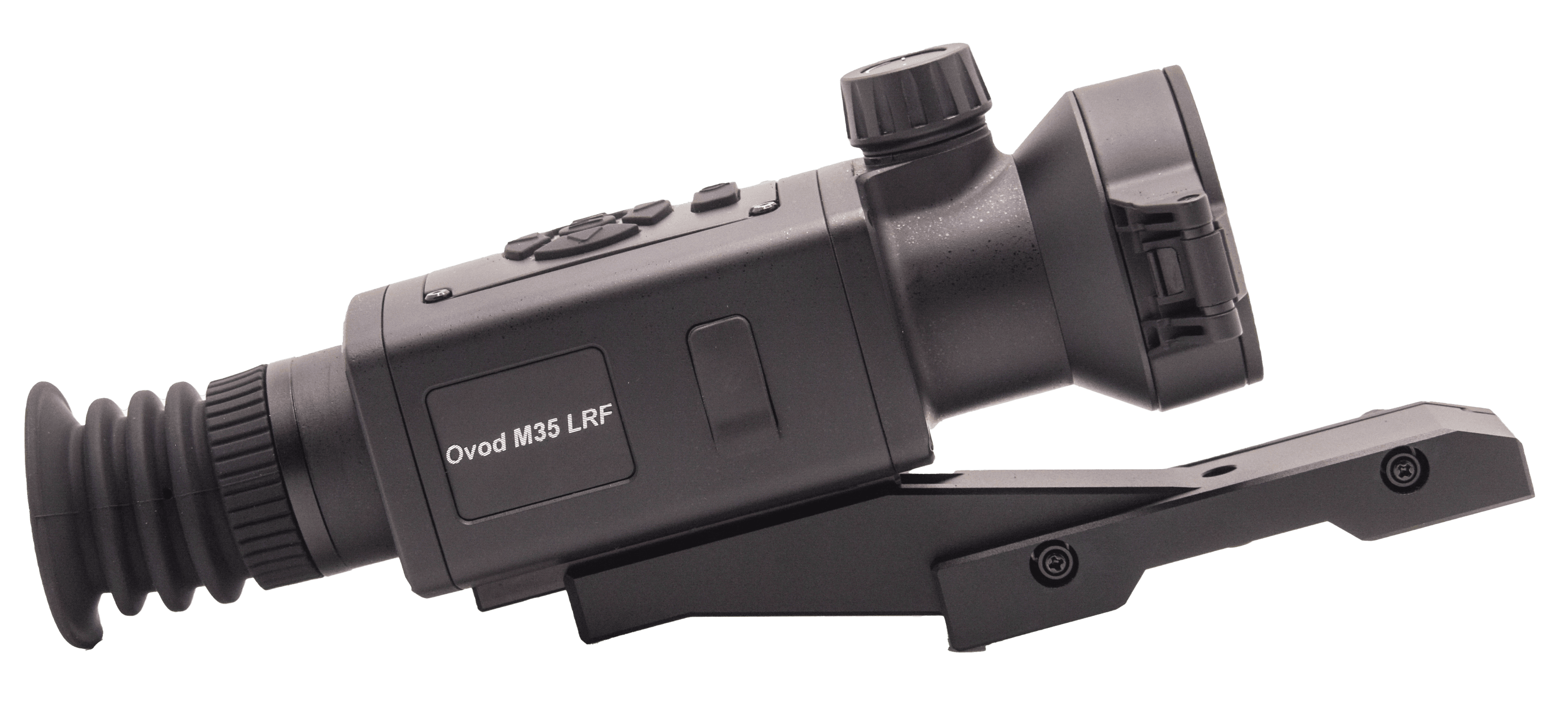

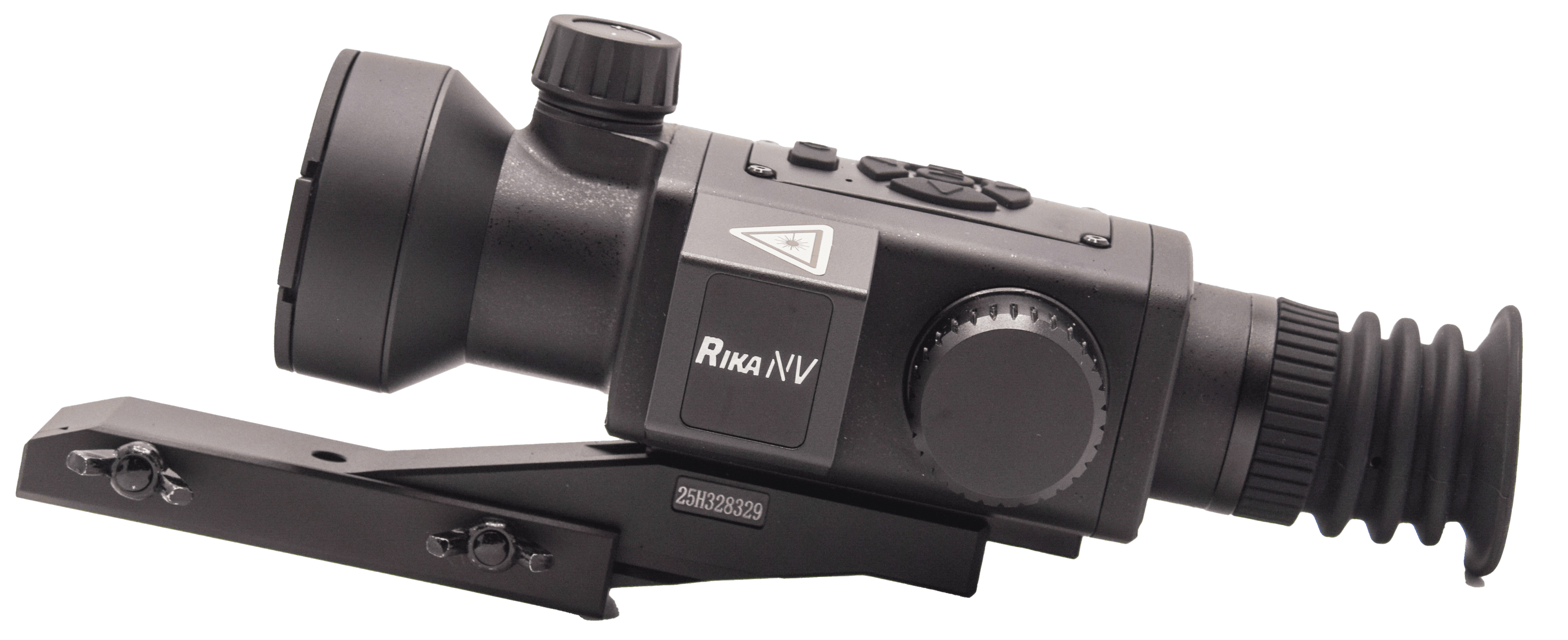

Тепловизионный прицел RikaNV Ovod M35 LRF оснащён матрицей 384×288, оптикой 35 мм F/0.9 и встроенным лазерным дальномером до 1200 м. Дальность обнаружения составляет 1800 м. Прицел рассчитан на крупные калибры с отдачей до 6000 Дж; есть баллистический калькулятор, RAV и защита IP67.
Дальность по критерию Джонсона
Методика расчёта
Обзор
Тепловизионный прицел RikaNV Ovod M35 LRF на неохлаждаемой матрице 384×288 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 35 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с измерением до 1 200 м и баллистическим калькулятором. Стойкость к отдаче 6 000 Дж, класс защиты IP67, рабочая температура от −20 °C до +50 °C. Сценарии: ночная охота на кабана в лесу и на полях, засидка и вышка, добор подранка, стрельба по зверю в движении с расчётом поправки по измеренной дистанции.
Тепловизионный модуль
Неохлаждаемый микроболометр 384×288 с шагом пикселя 12 мкм и NETD ≤25 мК формирует изображение в диапазоне LWIR (от 8 до 14 мкм) с частотой 50 Гц. Матрица регистрирует собственное инфракрасное излучение сцены: каждый детектор работает как терморезистор, сопротивление которого меняется под действием пришедшего излучения; разница температур соседних участков преобразуется в электрический сигнал и выводится на дисплей в виде теплового силуэта.
Неохлаждаемый твердотельный сенсор выходит на рабочую картинку через несколько секунд после включения, без ожидания стабилизации. Его ресурс составляет порядка десятков тысяч часов. Наблюдение можно начать сразу после включения питания: при выходе на засидку, подъёме на вышку или проверке шума в подлеске.
Разрешение 384×288, шаг пикселя 12 мкм и фокусное расстояние объектива 35 мм задают угловой размер одного детектора, мгновенное поле зрения IFOV около 0,34 мрад. На дистанции 100 м одному пикселю изображения соответствует примерно 3,4 см сцены. От этого размера зависит, какие детали силуэта различимы. Цифровой зум укрупняет уже снятый кадр интерполяцией и сохраняет детализацию оптического тракта.
NETD ≤25 мК характеризует весь тракт: сенсор, светосильный объектив F/0.9 и алгоритмы обработки вместе. Порог различимой разницы температур в 25 мК позволяет раньше различать слабоконтрастные объекты: прогретую за день опушку, остывающий след на тропе, кабана в подлеске на фоне нагретого грунта, зверя в мороси, когда тепловой контраст между телом и мокрой травой падает. Полоса от 8 до 14 мкм совпадает с максимумом теплового излучения тел при земных температурах и проходит через атмосферную дымку, лёгкий дождь и туман. Поэтому LWIR используется как рабочая полоса охотничьей тепловизионики.
Частота кадров 50 Гц означает, что при панорамировании за бегущим зверем изображение обновляется 50 раз в секунду. На это расходуется энергия тракта; расход учтён в паспортной автономности, указанной в разделе питания.
Паспортная дальность обнаружения составляет 1 800 м. Её производитель измеряет по собственной методике. Основным публичным ориентиром рабочих дистанций служит отдельный расчёт по критерию Джонсона, приведённый ниже.
Оптика
Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 даёт базовую оптическую кратность 3,3× и поле зрения 7,5°×5,7°. Световой поток на матрицу пропорционален 1/F², поэтому относительное отверстие F/0.9 по сравнению с F/1.4 пропускает примерно в 2,4 раза больше сигнала. Это даёт запас, когда атмосфера ослабляет излучение зверя.
Поле зрения 7,5°×5,7° на дистанции 100 м даёт полосу 13,2×9,9 м: в кадр целиком помещается группа кабанов на кормовом поле или лось на просеке; арифметика линейна: на 200 м полоса вдвое шире, на 50 м вдвое уже. Угловое поле в 7,5° на базовой кратности задаёт темп поиска по угодьям: сектор обзора проходится несколькими медленными проводками, а найденный объект укрупняется цифровым зумом.
Цифровой зум от 1× до 4× работает поверх базовой кратности 3,3×: на ступени 1× тепловизор показывает полное поле 7,5°×5,7°, на 4× центральную область кадра с интерполяцией пикселей. Зум применяется для рассматривания уже обнаруженного зверя и для точного наведения марки, поле зрения при увеличении сужается пропорционально.
Удаление выходного зрачка 45 мм и выходной зрачок 6 мм вместе определяют скорость вкладки: полное поле изображения видно при глазе на расстоянии 45 мм от окуляра, а пучок диаметром 6 мм допускает смещение зрачка относительно оптической оси без потери картинки. Практически это быстрое совмещение глаза с осью в зимней одежде, из неудобной позы на вышке, в балаклаве или очках. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость под собственное зрение прямо в окуляре. Очки под прицелом на морозе становятся необязательными.
Рабочие дистанции: расчёт по критерию Джонсона
Расчёт по критерию Джонсона для фокусного расстояния 35 мм и шага пикселя 12 мкм даёт дальность обнаружения кабана 1 167 м, косули 1 094 м, лося 2 917 м. Это расчётные дистанции, не полевое обещание. При обнаружении на изображении заметен тёплый объект, но ещё не его тип и детали: критический размер цели занимает примерно 2 пикселя изображения. При распознавании ясен тип объекта, а при идентификации различимо достаточно деталей для уверенного определения.
Тест-объект (критический размер) | Обнаружение | Распознавание | Идентификация |
|---|---|---|---|
Лось (2 м в холке) | 2 917 м | 729 м | 365 м |
Человек (1,75 м, ростовая фигура) | 2 552 м | 638 м | 319 м |
Кабан (0,8 м в холке) | 1 167 м | 292 м | 146 м |
Косуля (0,75 м в холке) | 1 094 м | 273 м | 137 м |
Лиса (0,4 м в холке) | 583 м | 146 м | 73 м |
Расчёт ведётся по формуле: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя). Фактические дистанции в поле зависят от теплового контраста между зверем и фоном, состояния атмосферы и рельефа.
Прицельная марка
В памяти прицела хранятся восемь прицельных сеток и пять цветов марки: чёрный, белый, красный, зелёный и синий. Марка представляет программную разметку поверх изображения, поэтому сетку можно сменить без вмешательства в оптику. Для стрельбы на дальнюю дистанцию с вышки есть тонкая точка, для быстрого выстрела накоротке при доборе подранка используется открытый крест.
Цвет марки подбирается под текущую тепловую палитру: на светлом фоне тёплых объектов контрастнее тёмная или цветная марка, на тёмном фоне светлая. Смена сетки и цвета выполняется в меню, и марка сохраняет чёткость при переключении палитры под условия сцены.
Дисплей
Дисплей AMOLED с разрешением 1 024×768 и диагональю 0,39 дюйма выводит кадр сенсора 384×288 с запасом по числу пикселей. Соотношение разрешения дисплея и сенсора означает, что пиксельная структура матрицы при просмотре и на ступенях цифрового зума менее заметна, а меню и OSD прорисовываются чётко. Органическая матрица даёт высокий контраст тёплых силуэтов на тёмном фоне и быстрый отклик при резкой проводке за движущимся зверем.
Семь цветовых палитр и режимы изображения Forest и Rain отображают один и тот же сигнал сенсора с учётом сцены. Forest содержит пресет усиления, кривой контраста и шумоподавления под равномерный тёплый фон леса. Rain рассчитан на осадки, когда капли и мокрая растительность снижают тепловой контраст зверя. Выбор режима повышает читаемость картинки без ручной подстройки яркости и контраста.
Лазерный дальномер
Встроенный лазерный дальномер Class 1 по IEC 60825 с длиной волны 905 нм измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м. Класс лазерной безопасности не отменяет предупреждений о работе с дальномером и не разрешает смотреть в выходное отверстие излучателя ни невооружённым глазом, ни через увеличивающую оптику. Полупроводниковый излучатель на 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе прицела и работает от того же элемента 18650, без отдельного блока и роста габаритов на оружии. Точность ±1 м на 100 м: паспортная погрешность замера; вместе с баллистическим калькулятором она определяет, насколько рассчитанная вертикальная поправка соответствует фактической дистанции до зверя.
Паспортная дальность до 1 200 м относится к объекту и условиям заводских испытаний и является верхней границей измерения. Дальномер регистрирует ту часть посланного импульса, которая вернулась от объекта в приёмник; чем слабее обратный сигнал, тем короче достижимая дистанция, а при сигнале ниже порога приёмника результат отсутствует. Обратный сигнал ослабляют разные механизмы, и следствия у них различны. Тёмные покрытия и часть материалов поглощают излучение на длине волны лазера, и возврата почти нет. Шероховатые поверхности рассеивают излучение во все стороны, и в приёмник попадает лишь доля энергии. При этом при этом светлая матовая поверхность, например ствол берёзы или заснеженный склон, даёт устойчивый рассеянный возврат, так что матовость сама по себе поверхность не портит. Вода, мокрый асфальт и стекло отражают зеркально: при наклонном луче энергия уходит мимо приёмника, поэтому по водной глади или мокрой дороге паспортная дальность может не достигаться. Стекло, кроме того, пропускает часть излучения сквозь себя: измерение через окно вышки может дать расстояние либо до стекла, либо до объекта за ним. Видимый цвет объекта не определяет его отражение на 905 нм: тёмная на вид шерсть или окрашенная поверхность может отражать инфракрасный импульс иначе, чем видимый свет, и постоянных коэффициентов отражения материалам приписать нельзя.
Второй фактор: угол, под которым луч ложится на поверхность. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает и максимальная дистанция уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность возвращает часть энергии и под наклоном, а гладкая теряет её быстрее, так что результат складывается из угла, материала и характера отражения одновременно. Числовые пороги угла и доли потери дальности здесь не приводятся: они меняются от поверхности к поверхности.
Третий фактор: состояние атмосферы между прицелом и объектом. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение в обе стороны пути, ослабляя сигнал от нужного объекта. Модуль может не получить результат либо принять более ранний возврат от плотной завесы капель или частиц за сигнал цели и показать расстояние не до выбранного объекта, а до участка атмосферы перед ним. Значение имеют именно взвешенные капли и частицы: влажный воздух без взвеси сигнал таким образом не подменяет. Тепловой канал при этом продолжает показывать зверя, поскольку LWIR-излучение проходит через дымку и морось лучше, чем импульс на 905 нм. Видимость объекта на тепловом изображении сама по себе не гарантирует корректный лазерный замер. Автоматическое отсеивание таких ложных возвратов характеристиками модели не заявлено. Эти пояснения описывают физику измерения и не расширяют условия эксплуатации дальномера сверх заданных обязательным предупреждением в конце описания.
Функции
Стойкость к отдаче 6 000 Дж обозначает паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на протяжении всего ресурса выстрелов вместе с оружием. Штатное крепление Picatinny Rail ставит прицел на типовую планку ствольной коробки без переходника; жёсткость и повторяемость посадки кронштейна определяют сохранение пристрелки от выезда к выезду. Ручная пошаговая пристрелка приводит марку к точке попадания, а шесть профилей пристрелки хранят независимые настройки под разные стволы, калибры и партии патронов: летний и зимний боеприпас переключаются выбором в меню, и марка сразу встаёт в приведённое положение. Баллистический калькулятор переводит измеренную дальномером дистанцию и параметры выстрела в поправку прицеливания; PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра, сохраняя периферийный обзор при стрельбе в динамике на средней и дальней дистанции.
Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса. Она выполняется механическим затвором с короткой паузой кадра и щелчком либо по закрытой крышке объектива. Оператор может выбрать момент, например перед выходом на номер. Heat Track автоматически выделяет маркером самую тёплую точку кадра: на пёстром тепловом фоне подлеска маркер указывает на зверя раньше, чем взгляд находит силуэт. Программная защита от засветки обнаруживает локальный пересвет при наведении на солнце или яркий точечный источник и снижает чувствительность затронутых пикселей.
RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром. Момент выстрела сохраняется вместе с предысторией для разбора промаха и подтверждения добора. Встроенная память 64 ГБ при расходе около 150 МБ на минуту видео 1080p вмещает порядка 7 ч записи. Этого объёма хватает на многодневный выезд без переноса файлов на компьютер. На запись накладываются данные OSD: кратность, дистанция и азимут. Микрофон синхронно пишет звук для голосовых комментариев в поле. В локальном альбоме можно воспроизвести материал на дисплее прицела, отсмотреть и отсортировать его без компьютера.
Азимут по встроенному магнитометру выводится в OSD и фиксирует направление на зверя в момент обнаружения для координации с напарниками и для навигации в тумане. Интерфейс на русском и английском языках снимает необходимость сверяться с переводом инструкции при настройке в поле.
Питание
Один съёмный аккумулятор формата 18650 обеспечивает паспортные 10 ч непрерывной работы от полного заряда при условиях измерения производителя. Съёмный элемент заменяется на запасной прямо в поле, в том числе на морозе; активная передача по WiFi, работа дальномера и видеозапись добавляются к расходу базового режима.
Защита от переполюсовки блокирует подачу тока при неправильной ориентации элемента. Ошибка установки при смене батареи ночью и в перчатках не повреждает электронику.
Интерфейсы
USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. WiFi-модуль связывает прицел с мобильным приложением: передача материалов, удалённое управление настройками, трансляция изображения в реальном времени. В режиме точки доступа тепловизор сам создаёт сеть и подключает смартфон напрямую. В удалённых угодьях вне сотового покрытия связь с приложением сохраняется.
Условия эксплуатации
Рабочая температура от −20 °C до +50 °C и класс защиты IP67 задают температурный диапазон RikaNV Ovod M35 LRF. Нижняя граница −20 °C определяет мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы. IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.
Масса 590 г ±5 г при габаритах 204,9×76,8×65,6 мм влияет на развесовку винтовки. Вместе с кронштейном Picatinny прицел смещает баланс оружия, что учитывается при стрельбе с руки и с упора на вышке.
Комплектация
В комплект входят кронштейн Picatinny Rail, наглазник и USB-кабель. Кронштейн ставит прицел на оружие сразу после распаковки, наглазник закрывает окуляр от бокового света и скрывает свечение дисплея при ночной стрельбе, кабель готов к зарядке и подключению к компьютеру.
Меры безопасности
Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели: в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.
Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск случайного повреждения, но запрета не отменяет.
Предупреждение о работе с дальномерами
Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).
Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.
Запрещается измерять дальность до цели, находящейся в пределах 5 м, во избежание выгорания детектора изделия.
· СОДЕРЖАНИЕ ·
Обзор
Тепловизионный прицел RikaNV Ovod M35 LRF на неохлаждаемой матрице 384×288 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 35 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с измерением до 1 200 м и баллистическим калькулятором. Стойкость к отдаче 6 000 Дж, класс защиты IP67, рабочая температура от −20 °C до +50 °C. Сценарии: ночная охота на кабана в лесу и на полях, засидка и вышка, добор подранка, стрельба по зверю в движении с расчётом поправки по измеренной дистанции.
Тепловизионный модуль
Неохлаждаемый микроболометр 384×288 с шагом пикселя 12 мкм и NETD ≤25 мК формирует изображение в диапазоне LWIR (от 8 до 14 мкм) с частотой 50 Гц. Матрица регистрирует собственное инфракрасное излучение сцены: каждый детектор работает как терморезистор, сопротивление которого меняется под действием пришедшего излучения; разница температур соседних участков преобразуется в электрический сигнал и выводится на дисплей в виде теплового силуэта.
Неохлаждаемый твердотельный сенсор выходит на рабочую картинку через несколько секунд после включения, без ожидания стабилизации. Его ресурс составляет порядка десятков тысяч часов. Наблюдение можно начать сразу после включения питания: при выходе на засидку, подъёме на вышку или проверке шума в подлеске.
Разрешение 384×288, шаг пикселя 12 мкм и фокусное расстояние объектива 35 мм задают угловой размер одного детектора, мгновенное поле зрения IFOV около 0,34 мрад. На дистанции 100 м одному пикселю изображения соответствует примерно 3,4 см сцены. От этого размера зависит, какие детали силуэта различимы. Цифровой зум укрупняет уже снятый кадр интерполяцией и сохраняет детализацию оптического тракта.
NETD ≤25 мК характеризует весь тракт: сенсор, светосильный объектив F/0.9 и алгоритмы обработки вместе. Порог различимой разницы температур в 25 мК позволяет раньше различать слабоконтрастные объекты: прогретую за день опушку, остывающий след на тропе, кабана в подлеске на фоне нагретого грунта, зверя в мороси, когда тепловой контраст между телом и мокрой травой падает. Полоса от 8 до 14 мкм совпадает с максимумом теплового излучения тел при земных температурах и проходит через атмосферную дымку, лёгкий дождь и туман. Поэтому LWIR используется как рабочая полоса охотничьей тепловизионики.
Частота кадров 50 Гц означает, что при панорамировании за бегущим зверем изображение обновляется 50 раз в секунду. На это расходуется энергия тракта; расход учтён в паспортной автономности, указанной в разделе питания.
Паспортная дальность обнаружения составляет 1 800 м. Её производитель измеряет по собственной методике. Основным публичным ориентиром рабочих дистанций служит отдельный расчёт по критерию Джонсона, приведённый ниже.
Оптика
Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 даёт базовую оптическую кратность 3,3× и поле зрения 7,5°×5,7°. Световой поток на матрицу пропорционален 1/F², поэтому относительное отверстие F/0.9 по сравнению с F/1.4 пропускает примерно в 2,4 раза больше сигнала. Это даёт запас, когда атмосфера ослабляет излучение зверя.
Поле зрения 7,5°×5,7° на дистанции 100 м даёт полосу 13,2×9,9 м: в кадр целиком помещается группа кабанов на кормовом поле или лось на просеке; арифметика линейна: на 200 м полоса вдвое шире, на 50 м вдвое уже. Угловое поле в 7,5° на базовой кратности задаёт темп поиска по угодьям: сектор обзора проходится несколькими медленными проводками, а найденный объект укрупняется цифровым зумом.
Цифровой зум от 1× до 4× работает поверх базовой кратности 3,3×: на ступени 1× тепловизор показывает полное поле 7,5°×5,7°, на 4× центральную область кадра с интерполяцией пикселей. Зум применяется для рассматривания уже обнаруженного зверя и для точного наведения марки, поле зрения при увеличении сужается пропорционально.
Удаление выходного зрачка 45 мм и выходной зрачок 6 мм вместе определяют скорость вкладки: полное поле изображения видно при глазе на расстоянии 45 мм от окуляра, а пучок диаметром 6 мм допускает смещение зрачка относительно оптической оси без потери картинки. Практически это быстрое совмещение глаза с осью в зимней одежде, из неудобной позы на вышке, в балаклаве или очках. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость под собственное зрение прямо в окуляре. Очки под прицелом на морозе становятся необязательными.
Рабочие дистанции: расчёт по критерию Джонсона
Расчёт по критерию Джонсона для фокусного расстояния 35 мм и шага пикселя 12 мкм даёт дальность обнаружения кабана 1 167 м, косули 1 094 м, лося 2 917 м. Это расчётные дистанции, не полевое обещание. При обнаружении на изображении заметен тёплый объект, но ещё не его тип и детали: критический размер цели занимает примерно 2 пикселя изображения. При распознавании ясен тип объекта, а при идентификации различимо достаточно деталей для уверенного определения.
Тест-объект (критический размер) | Обнаружение | Распознавание | Идентификация |
|---|---|---|---|
Лось (2 м в холке) | 2 917 м | 729 м | 365 м |
Человек (1,75 м, ростовая фигура) | 2 552 м | 638 м | 319 м |
Кабан (0,8 м в холке) | 1 167 м | 292 м | 146 м |
Косуля (0,75 м в холке) | 1 094 м | 273 м | 137 м |
Лиса (0,4 м в холке) | 583 м | 146 м | 73 м |
Расчёт ведётся по формуле: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя). Фактические дистанции в поле зависят от теплового контраста между зверем и фоном, состояния атмосферы и рельефа.
Прицельная марка
В памяти прицела хранятся восемь прицельных сеток и пять цветов марки: чёрный, белый, красный, зелёный и синий. Марка представляет программную разметку поверх изображения, поэтому сетку можно сменить без вмешательства в оптику. Для стрельбы на дальнюю дистанцию с вышки есть тонкая точка, для быстрого выстрела накоротке при доборе подранка используется открытый крест.
Цвет марки подбирается под текущую тепловую палитру: на светлом фоне тёплых объектов контрастнее тёмная или цветная марка, на тёмном фоне светлая. Смена сетки и цвета выполняется в меню, и марка сохраняет чёткость при переключении палитры под условия сцены.
Дисплей
Дисплей AMOLED с разрешением 1 024×768 и диагональю 0,39 дюйма выводит кадр сенсора 384×288 с запасом по числу пикселей. Соотношение разрешения дисплея и сенсора означает, что пиксельная структура матрицы при просмотре и на ступенях цифрового зума менее заметна, а меню и OSD прорисовываются чётко. Органическая матрица даёт высокий контраст тёплых силуэтов на тёмном фоне и быстрый отклик при резкой проводке за движущимся зверем.
Семь цветовых палитр и режимы изображения Forest и Rain отображают один и тот же сигнал сенсора с учётом сцены. Forest содержит пресет усиления, кривой контраста и шумоподавления под равномерный тёплый фон леса. Rain рассчитан на осадки, когда капли и мокрая растительность снижают тепловой контраст зверя. Выбор режима повышает читаемость картинки без ручной подстройки яркости и контраста.
Лазерный дальномер
Встроенный лазерный дальномер Class 1 по IEC 60825 с длиной волны 905 нм измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м. Класс лазерной безопасности не отменяет предупреждений о работе с дальномером и не разрешает смотреть в выходное отверстие излучателя ни невооружённым глазом, ни через увеличивающую оптику. Полупроводниковый излучатель на 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе прицела и работает от того же элемента 18650, без отдельного блока и роста габаритов на оружии. Точность ±1 м на 100 м: паспортная погрешность замера; вместе с баллистическим калькулятором она определяет, насколько рассчитанная вертикальная поправка соответствует фактической дистанции до зверя.
Паспортная дальность до 1 200 м относится к объекту и условиям заводских испытаний и является верхней границей измерения. Дальномер регистрирует ту часть посланного импульса, которая вернулась от объекта в приёмник; чем слабее обратный сигнал, тем короче достижимая дистанция, а при сигнале ниже порога приёмника результат отсутствует. Обратный сигнал ослабляют разные механизмы, и следствия у них различны. Тёмные покрытия и часть материалов поглощают излучение на длине волны лазера, и возврата почти нет. Шероховатые поверхности рассеивают излучение во все стороны, и в приёмник попадает лишь доля энергии. При этом при этом светлая матовая поверхность, например ствол берёзы или заснеженный склон, даёт устойчивый рассеянный возврат, так что матовость сама по себе поверхность не портит. Вода, мокрый асфальт и стекло отражают зеркально: при наклонном луче энергия уходит мимо приёмника, поэтому по водной глади или мокрой дороге паспортная дальность может не достигаться. Стекло, кроме того, пропускает часть излучения сквозь себя: измерение через окно вышки может дать расстояние либо до стекла, либо до объекта за ним. Видимый цвет объекта не определяет его отражение на 905 нм: тёмная на вид шерсть или окрашенная поверхность может отражать инфракрасный импульс иначе, чем видимый свет, и постоянных коэффициентов отражения материалам приписать нельзя.
Второй фактор: угол, под которым луч ложится на поверхность. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает и максимальная дистанция уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность возвращает часть энергии и под наклоном, а гладкая теряет её быстрее, так что результат складывается из угла, материала и характера отражения одновременно. Числовые пороги угла и доли потери дальности здесь не приводятся: они меняются от поверхности к поверхности.
Третий фактор: состояние атмосферы между прицелом и объектом. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение в обе стороны пути, ослабляя сигнал от нужного объекта. Модуль может не получить результат либо принять более ранний возврат от плотной завесы капель или частиц за сигнал цели и показать расстояние не до выбранного объекта, а до участка атмосферы перед ним. Значение имеют именно взвешенные капли и частицы: влажный воздух без взвеси сигнал таким образом не подменяет. Тепловой канал при этом продолжает показывать зверя, поскольку LWIR-излучение проходит через дымку и морось лучше, чем импульс на 905 нм. Видимость объекта на тепловом изображении сама по себе не гарантирует корректный лазерный замер. Автоматическое отсеивание таких ложных возвратов характеристиками модели не заявлено. Эти пояснения описывают физику измерения и не расширяют условия эксплуатации дальномера сверх заданных обязательным предупреждением в конце описания.
Функции
Стойкость к отдаче 6 000 Дж обозначает паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на протяжении всего ресурса выстрелов вместе с оружием. Штатное крепление Picatinny Rail ставит прицел на типовую планку ствольной коробки без переходника; жёсткость и повторяемость посадки кронштейна определяют сохранение пристрелки от выезда к выезду. Ручная пошаговая пристрелка приводит марку к точке попадания, а шесть профилей пристрелки хранят независимые настройки под разные стволы, калибры и партии патронов: летний и зимний боеприпас переключаются выбором в меню, и марка сразу встаёт в приведённое положение. Баллистический калькулятор переводит измеренную дальномером дистанцию и параметры выстрела в поправку прицеливания; PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра, сохраняя периферийный обзор при стрельбе в динамике на средней и дальней дистанции.
Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса. Она выполняется механическим затвором с короткой паузой кадра и щелчком либо по закрытой крышке объектива. Оператор может выбрать момент, например перед выходом на номер. Heat Track автоматически выделяет маркером самую тёплую точку кадра: на пёстром тепловом фоне подлеска маркер указывает на зверя раньше, чем взгляд находит силуэт. Программная защита от засветки обнаруживает локальный пересвет при наведении на солнце или яркий точечный источник и снижает чувствительность затронутых пикселей.
RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром. Момент выстрела сохраняется вместе с предысторией для разбора промаха и подтверждения добора. Встроенная память 64 ГБ при расходе около 150 МБ на минуту видео 1080p вмещает порядка 7 ч записи. Этого объёма хватает на многодневный выезд без переноса файлов на компьютер. На запись накладываются данные OSD: кратность, дистанция и азимут. Микрофон синхронно пишет звук для голосовых комментариев в поле. В локальном альбоме можно воспроизвести материал на дисплее прицела, отсмотреть и отсортировать его без компьютера.
Азимут по встроенному магнитометру выводится в OSD и фиксирует направление на зверя в момент обнаружения для координации с напарниками и для навигации в тумане. Интерфейс на русском и английском языках снимает необходимость сверяться с переводом инструкции при настройке в поле.
Питание
Один съёмный аккумулятор формата 18650 обеспечивает паспортные 10 ч непрерывной работы от полного заряда при условиях измерения производителя. Съёмный элемент заменяется на запасной прямо в поле, в том числе на морозе; активная передача по WiFi, работа дальномера и видеозапись добавляются к расходу базового режима.
Защита от переполюсовки блокирует подачу тока при неправильной ориентации элемента. Ошибка установки при смене батареи ночью и в перчатках не повреждает электронику.
Интерфейсы
USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. WiFi-модуль связывает прицел с мобильным приложением: передача материалов, удалённое управление настройками, трансляция изображения в реальном времени. В режиме точки доступа тепловизор сам создаёт сеть и подключает смартфон напрямую. В удалённых угодьях вне сотового покрытия связь с приложением сохраняется.
Условия эксплуатации
Рабочая температура от −20 °C до +50 °C и класс защиты IP67 задают температурный диапазон RikaNV Ovod M35 LRF. Нижняя граница −20 °C определяет мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы. IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.
Масса 590 г ±5 г при габаритах 204,9×76,8×65,6 мм влияет на развесовку винтовки. Вместе с кронштейном Picatinny прицел смещает баланс оружия, что учитывается при стрельбе с руки и с упора на вышке.
Комплектация
В комплект входят кронштейн Picatinny Rail, наглазник и USB-кабель. Кронштейн ставит прицел на оружие сразу после распаковки, наглазник закрывает окуляр от бокового света и скрывает свечение дисплея при ночной стрельбе, кабель готов к зарядке и подключению к компьютеру.
Меры безопасности
Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели: в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.
Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск случайного повреждения, но запрета не отменяет.
Предупреждение о работе с дальномерами
Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).
Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.
Запрещается измерять дальность до цели, находящейся в пределах 5 м, во избежание выгорания детектора изделия.
Тепловизионный модуль
- Тип
- Неохлаждаемый
- Разрешение
- 384×288
- Размер пикселя
- 12μm
- NETD
- ≤25mK
- Спектральный диапазон
- 8-14μm
- Частота кадров
- 50Hz
- Дальность обнаружения
- 1800m
Оптика
- Объектив
- 35mm F0.9
- Поле зрения
- 7.5°×5.7°
- Поле зрения на 100м
- 13.2×9.9
- Увеличение
- 3.3X
- Цифровой зум
- 1-4X
- Удаление выходного зрачка
- 45mm
- Выходной зрачок
- 6mm
- Диоптрийная коррекция
- -5~+5
Прицельная марка
- Кол-во прицельных марок
- 8
- Цвет марки
- 5 (Чёрный, Белый, Красный, Зелёный, Синий)
Дисплей
- Тип
- AMOLED
- Разрешение
- 1024×768
- Размер дисплея
- 0,39 дюйма
- Цветовая палитра
- 7
- Режим изображения
- Лес/Дождь
Лазерный дальномер
- Класс безопасности
- Класс 1
- Длина волны
- 905nm
- Дальность измерения
- 1200m
- Точность
- ±1m@100m
Функции
- Макс. энергия отдачи
- 6000J
- Крепление
- Планка Пикатинни
- RAV
- Да
- Ручная пристрелка
- Да
- Профили пристрелки
- 6
- Картинка в картинке
- Да
- Баллистический калькулятор
- Да
- Калибровка изображения
- Крышка/Шторка
- Фото/видео запись
- Да
- Язык
- Английский/Русский
- Встроенная память
- 64GB
- Аудио
- Да
- Отслеживание тепла
- Да
- Запись с OSD
- Да
- Защита от засветки
- Да
- Азимут
- Да
- Локальный альбом
- Да
Питание
- Аккумулятор
- 18650×1
- Защита от переполюсовки
- Да
- Время работы
- 10h
Интерфейсы
- Type-C
- Да
- WiFi
- Да
- Точка доступа
- Да
Условия эксплуатации
- Рабочая температура
- -20℃—+50℃
- Степень защиты
- IP67
- Вес
- 590g±5
- Размеры
- 204.9×76.8×65.6mm
Комплектация
- Кабель в комплекте
- USB-кабель
- Другие аксессуары
- Планка Пикатинни, наглазник
Общие
- Форм-фактор
- riflescope
