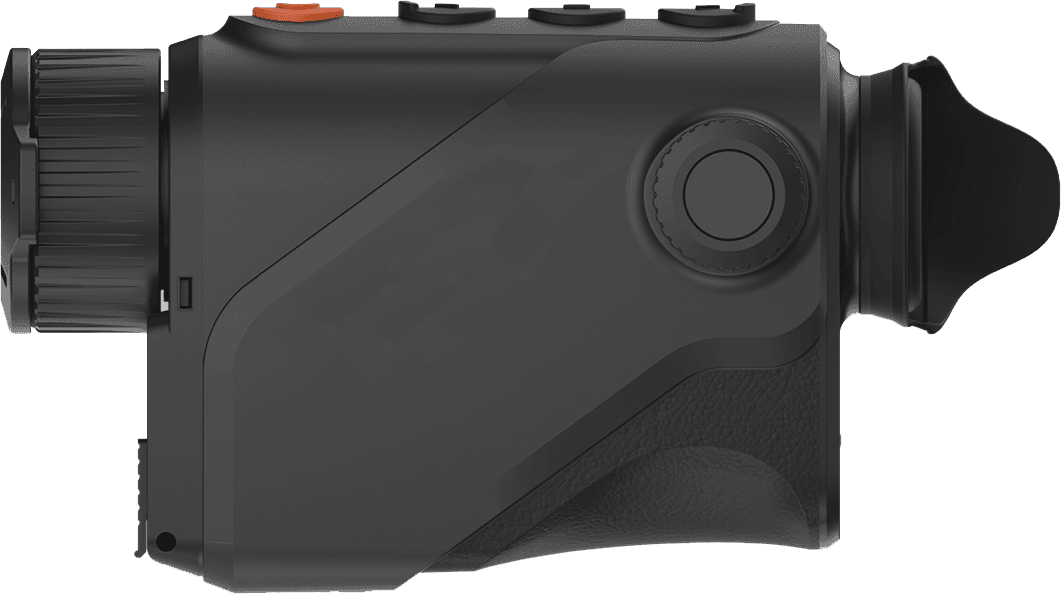

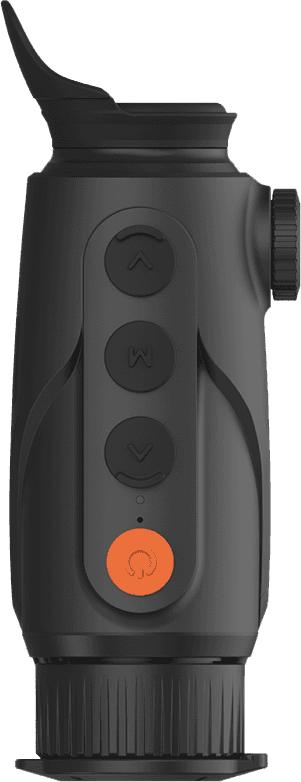

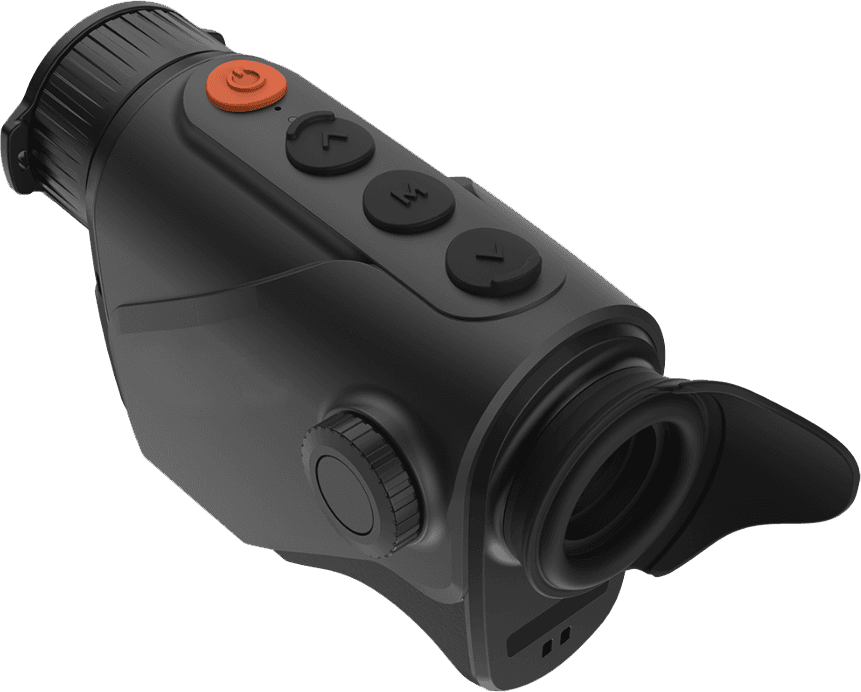

RikaNV Surok M15 ALFA

Тепловизионный монокуляр RikaNV Surok M15 ALFA — компактная тепловизионная камера с функцией видеозаписи на матрице 384×288 пикселей с шагом 12 мкм и широкоугольном объективе 15 мм F/1.0. Модель ориентирована на ближнее наблюдение и поиск зверя в густом лесу, в подлеске и на коротких просеках, где приоритет — широкое поле зрения и быстрое сканирование сектора, а не дальняя идентификация.

Это самая короткофокусная версия линейки Surok ALFA: 15-мм объектив с базовой кратностью 1.4× даёт поле 17.5°×13.1° — почти втрое шире, чем у 35-мм моделей того же поколения, и стандартный набор алгоритмов обработки серии ALFA.

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, реагирующих на собственное длинноволновое ИК-излучение сцены: тёплое тело зверя, прогретая земля, теплоотдача автомобильного двигателя дают разный сигнал, который преобразуется в электрический ток и далее в тепловую картинку. Неохлаждаемая VOx-матрица не требует криогенной системы, запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — стандарт современной гражданской тепловизионки.

Разрешение 384×288 пикселей при шаге 12 мкм — компактный сенсор с угловой детализацией IFOV около 0.8 мрад на пиксель в широкоугольной оптике 15 мм. Этого хватает для уверенного обнаружения зверя в полный рост на рабочих дистанциях короткофокусного монокуляра. Цифровой зум интерполирует существующие пиксели и не добавляет новой информации, поэтому при достижении предельной кратности на маленькой матрице корректнее искать другой ракурс или сокращать дистанцию.

Системная тепловая чувствительность — NETD не более 20 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя в сложных условиях. Значение 20 мК ставит Surok M15 ALFA вплотную к нижнему порогу: камера читает тонкие тепловые градиенты в осенней мороси, в утреннем тумане над лесной поляной и при близких температурах зверя и фона.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR, в которой по закону Вина приходится максимум собственного теплового излучения объектов при земных температурах и которая лучше проходит через атмосферную дымку и лёгкий дождь, чем коротковолновый MWIR. Частота 50 Гц обеспечивает плавное отслеживание бегущего зверя без шлейфа и смаза при панорамировании.

Паспортная дальность обнаружения — 750 м. По критерию Джонсона распознать вид крупного зверя при хорошем тепловом контрасте можно ориентировочно на 350–400 м, идентифицировать конкретную особь — около 250 м. Эти цифры справедливы для холодного сухого утра или ночи с разницей температур тела и фона более 5 °C; в тумане и летним днём с прогретой землёй дальность падает в 1.5–3 раза. Для короткофокусного монокуляра это рабочий диапазон: камера работает на ближней охоте с подхода, на коротких номерных линиях, при контроле подъездов и в тактических наблюдательных задачах в густой растительности.

Объектив 15 мм с относительным отверстием F/1.0 — светосильная короткофокусная система. По формуле освещённости поток пропорционален 1/F², и относительно более распространённого F/1.4 такая оптика собирает почти вдвое больше теплового излучения. На системном уровне это конвертируется в более низкий NETD при тех же алгоритмах и более стабильную картинку при низком контрасте сцены.

Поле зрения 17.5°×13.1° — наиболее широкий угол в линейке Surok ALFA. На дистанции 100 м кадр охватывает 30.7 × 23.0 м: на лесной просеке шириной 30 метров камера видит её целиком без поворота головы, в подлеске позволяет одновременно держать в кадре несколько секторов потенциального выхода зверя. На 50 м поле сжимается вдвое (15.4 × 11.5 м), на 200 м — расширяется до 60+ метров. Это инструментально нагляднее градусов и быстрее ориентирует охотника в местности.

Базовая кратность 1.4× — расчётная связка углового размера пикселя сенсора и углового разрешения дисплея. Низкая базовая кратность здесь — не недостаток, а целевая характеристика: M15 ALFA — поисковый монокуляр под близкое наблюдение, и широкое поле для него важнее линейного увеличения. Цифровой зум плавно регулируется в диапазоне ×1.0–×4.0; до ×2 от базовой работает чисто, на максимуме заметна интерполяция — режим оправдан для уточнения вида цели после обнаружения.

Удаление выходного зрачка 20 мм — стандарт для монокуляра: комфортно в очках, маске, балаклаве или зимней шапке. Выходной зрачок 6 мм — крупный диаметр пучка из окуляра, благодаря которому глаз быстро ловит картинку при смещении головы относительно оптической оси. Это критично при наблюдении в динамике, в неудобной позиции и в зимних рукавицах. Диоптрийная коррекция ±5 D закрывает большинство случаев близорукости и дальнозоркости без необходимости носить очки под прибором.

Картинка выводится на AMOLED-матрицу с разрешением 1024×768 при физическом размере 0.39 дюйма. AMOLED для тепловизора предпочтителен над LCD: истинный чёрный фон, высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании. Запас разрешения над сенсором 384×288 — четырёхкратный по каждой оси: пиксели матрицы не «замыливаются» при апскейле, OSD и меню рисуются без ступенек.

Камера несёт шесть тепловых палитр: White Hot — универсальная и привычная, Black Hot — тёмные тёплые объекты для длительного наблюдения без утомления глаза, Red Hot и Hot Spot подсвечивают самые тёплые точки кадра для быстрого поиска источника тепла, плюс палитры расширенного динамического диапазона. На ровном снегу удобнее работать в Black Hot, в густом разнотравье и в лесу — в White Hot и Red Hot. Режимы изображения Forest и Target — пресеты усиления и шумодавления под доминирующий тип сцены: Forest сглаживает шум на пёстром фоне с локальными нагретыми объектами, Target ужесточает контраст под точечную тёплую цель в равномерном фоне.

EIS (Electronic Image Stabilization) — электронная стабилизация, компенсирующая мелкое дрожание при наблюдении с рук. На высоких кратностях и при удержании камеры одной рукой эффект особенно заметен — картинка перестаёт «гулять» и сохраняет читаемость деталей.

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. На пёстром фоне густого ельника или в подлеске Heat Track ускоряет первичный контакт с целью. Алгоритм работает по пику гистограммы и может цепляться за случайные нагретые объекты — прогретый солнцем камень, выхлоп автомобиля, костёр на дальнем плане; оператор подтверждает цель сам.

NUC (Non-Uniformity Correction) — периодическое выравнивание чувствительности пикселей матрицы — реализован в автоматическом и ручном режимах. Автоматический срабатывает по таймеру и температурному дрейфу, ручной запускается оператором по сцене, что позволяет отложить калибровочную паузу на нужный момент и не упустить цель. Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра при сохранении исходного поля по периферии — для монокуляра это наблюдательный сценарий контроля сектора при разглядывании детали.

AI-измерение дистанции работает через ML-классификацию объекта: камера определяет вид (человек, олень, кабан и подобные), берёт типичный физический размер и по угловому размеру в кадре оценивает расстояние. Точность ниже, чем у лазерного дальномера, зато измерение бесшумное и не подсвечивает зверя лучом — критично для осторожной охоты и наблюдательных сценариев.

Встроенная память 32 ГБ хранит фото и видео прямо в камере — при типовой плотности 100–150 МБ на минуту 1080p этого хватает на несколько выездов без выгрузки на ПК. Запись ведётся с наложением OSD (кратность, палитра, заряд, метаданные пишутся прямо в кадр), микрофон фиксирует звук, локальный альбом с галерейным интерфейсом позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее. Меню переведено на русский и английский.

USB Type-C обслуживает зарядку и передачу данных: симметричный коннектор, быстрая зарядка от штатного блока питания или пауэрбанка в поле, обновление прошивки. Камера поддерживает режим точки доступа: формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и роутера, дальность в поле обычно 10–30 м в зависимости от препятствий. Этого хватает для разбора съёмки на телефоне без выгрузки или для удалённого просмотра с напарником рядом.

Заявленное время непрерывной работы — 10 часов от полного заряда. Эта цифра справедлива при +20 °C без активной точки доступа и без видеозаписи — полевую оценку принято делить на 1.5–2. На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — это общее свойство Li-ion-химии, не специфика модели. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость, и фактическая автономность зависит от качества и состояния конкретной батареи. Полевое решение — запасной аккумулятор во внутреннем кармане куртки и USB-C-подзарядка от пауэрбанка.

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России: при холодах ниже −20 °C ограничивает обычно не сенсор, а аккумулятор. Класс защиты IP67 — пыленепроницаемость и кратковременное погружение до 1 м на 30 минут, что покрывает любую охотничью погоду: ливень, снегопад, переход через мелкий ручей. Класс гарантируется при целостности уплотнений, удары и падения должны быть исключены.

Масса 255 г при габаритах 136×76×54 мм — компактный формат для длительного ношения в нагрудном кармане, на ремне или в подсумке тактического жилета. Камера разворачивается одной рукой и не утяжеляет экипировку при многочасовой засидке или ходовой охоте.

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой.

Запрещено:

• наводить объектив на солнце со снятой защитной крышкой и оставлять камеру под прямыми солнечными лучами объективом вверх;
• направлять камеру на сварочную дугу, открытое пламя костра или прожектор на близкой дистанции;
• наводить на работающие лазерные источники, включая лазерные дальномеры.

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.

На какой реальной дистанции M15 ALFA позволит обнаружить и распознать зверя?

Паспортная дальность обнаружения — 750 м по фигуре зверя в полный рост. По критерию Джонсона распознать вид крупного зверя (кабан, лось) при хорошем тепловом контрасте можно ориентировочно на 350–400 м, идентифицировать конкретную особь — около 250 м. В тумане или летним днём с прогретой землёй цифры падают в 1.5–3 раза.

Какие сценарии оптимальны для модели с объективом 15 мм?

Ближняя охота с подхода, контроль номерных линий и просек, наблюдение в густом подлеске, тактические задачи на коротких дистанциях. Широкое поле 17.5°×13.1° — главное преимущество модели: на 100 м в кадр помещается полоса 30 м, что упрощает поиск и удержание движущегося зверя.

Подходит ли камера для зимних охот в средней полосе России?

Да, рабочий диапазон −20…+50 °C закрывает сезон средней полосы. На сильном морозе автономность падает на 30–50 % из-за поведения Li-ion-аккумулятора при низких температурах — это общее свойство химии, не особенность модели. Решается ношением запасного аккумулятора во внутреннем кармане и подзарядкой от пауэрбанка через USB Type-C.

Можно ли поставить эту камеру на оружие как прицел?

Нет. Surok M15 ALFA — тепловизионный монокуляр для наблюдения и поиска, не прицел. У него нет прицельной марки, нет крепления к Picatinny / Weaver и нет сертификации по энергии отдачи. Для стрельбы нужен тепловизионный прицел или клипсовая насадка на дневную оптику.

Чем M15 ALFA отличается от M25 и M35 ALFA?

Главное отличие — фокусное расстояние объектива и базовая кратность. M15 — короткофокусная (15 мм, 1.4×) под широкое поле и ближнее наблюдение, M25 — универсальная (25 мм, 2.4×) под средние дистанции, M35 — длиннофокусная (35 мм, выше кратность) под дальнее наблюдение. Сенсор, дисплей и набор алгоритмов в линейке ALFA — общие.

Сколько камера работает на одном заряде?

Паспортные 10 часов — при +20 °C без активной точки доступа и видеозаписи. В реальном поле — 5–7 часов с записью и WiFi, на морозе −20 °C — ещё на треть-половину меньше. Запасной аккумулятор и USB-C-подзарядка от пауэрбанка снимают вопрос автономности на двухдневном выезде.

Работает ли камера в дождь и туман?

Да. Корпус с классом IP67 переносит ливень и кратковременное погружение до 1 м. Тепловое наблюдение в LWIR-диапазоне принципиально хорошо проходит через дымку и лёгкий дождь по физике распространения волны. В густом тумане и при ровном тепловом фоне дальность падает — это свойство атмосферы, а не камеры.

Записывает ли камера звук вместе с видео?

Да, встроенный микрофон пишет аудио в один файл с видеопотоком. Запись OSD на видео включается отдельной настройкой и пишет кратность, палитру, азимут и заряд прямо в кадр — полезно для разбора охоты и обучения.
