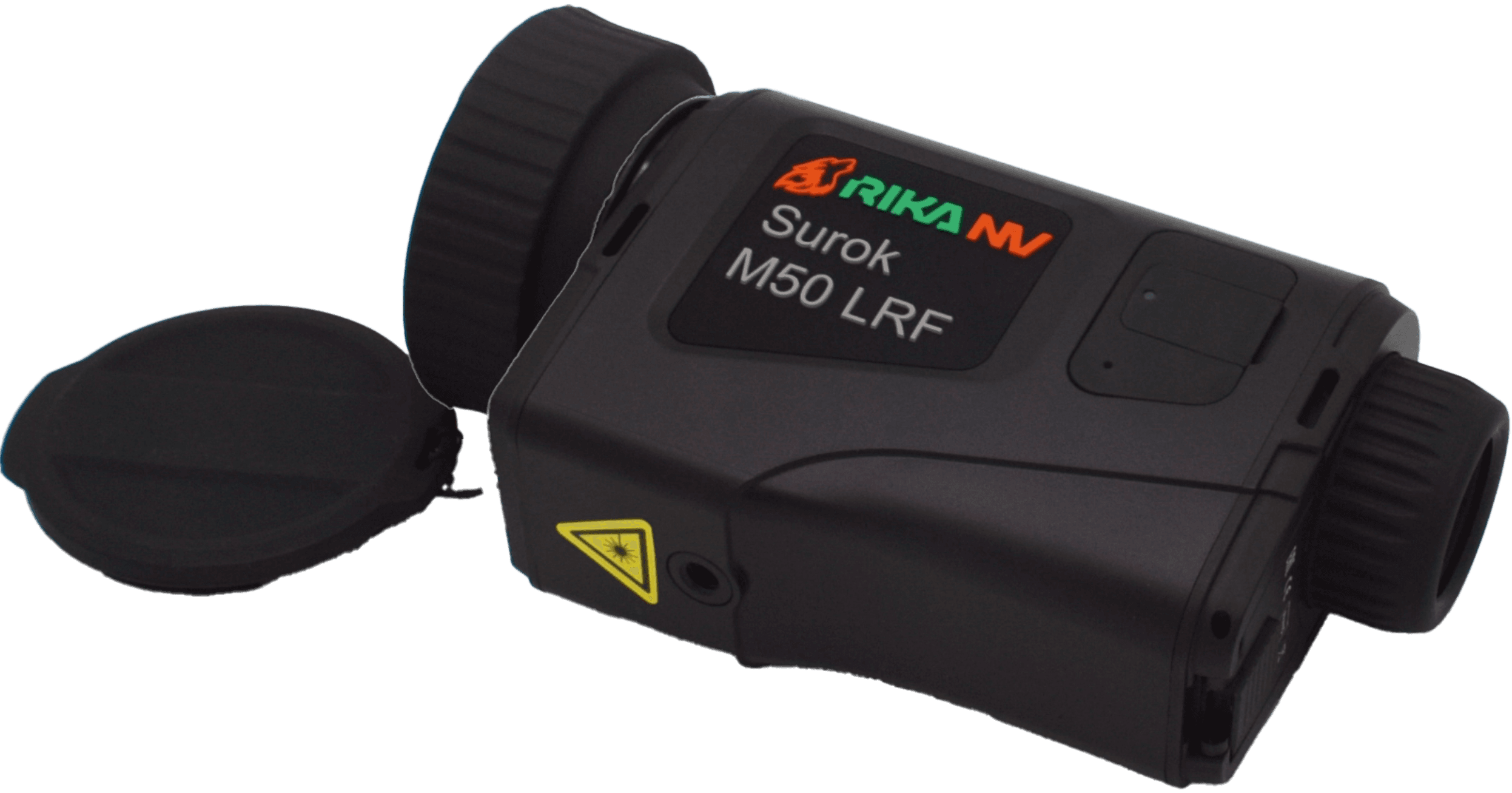

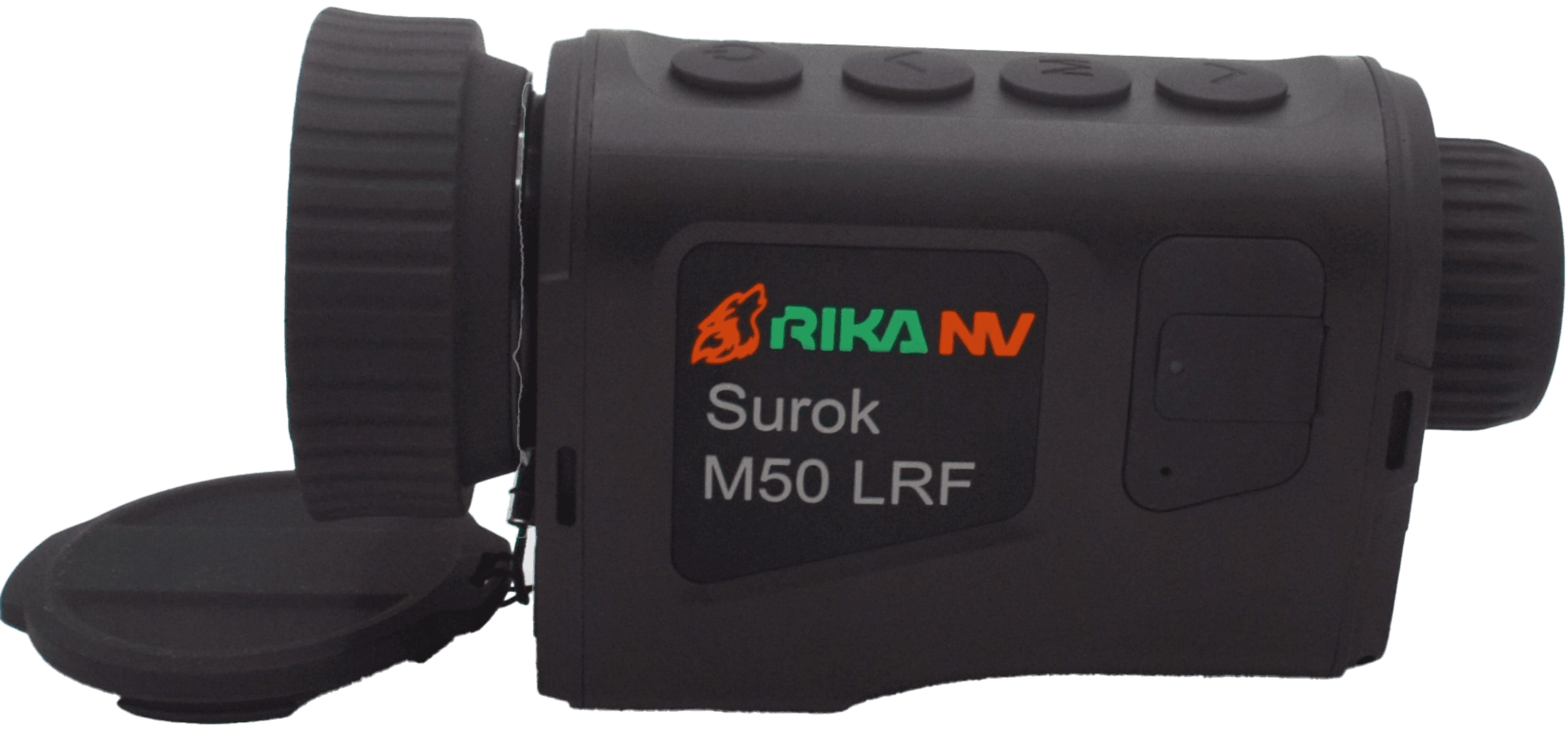

Тепловизионная камера с функцией видеозаписи RikaNV Surok M50 LRF предназначена для разведки местности, наблюдения и поиска зверя в угодьях. В основе — неохлаждаемый микроболометр 640×512 с шагом пикселя 12 мкм и NETD ≤25 мК, объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9, встроенный лазерный дальномер с дальностью измерения 1 000 м и точностью ±1 м. Форм-фактор монокуляра задаёт сценарий: тепловизор носится в руке или на ремне, разворачивается за секунды и работает в связке «нашёл камерой — стрелял с прицельной оптики».

Тепловизионный тракт построен на неохлаждаемой микроболометрической матрице 640×512 с шагом пикселя 12 мкм, чувствительной в диапазоне LWIR (long-wave infrared, 8–14 мкм). Матрица регистрирует собственное инфракрасное излучение объектов сцены: изменение температуры участка сцены меняет сопротивление терморезисторов, это изменение преобразуется в электрический сигнал и визуализируется на дисплее. Полоса 8–14 мкм соответствует пику теплового излучения тел при земных температурах (закон Вина): именно здесь излучают тело зверя и нагретые за день поверхности, и именно эта полоса проходит через атмосферную дымку, лёгкий дождь и туман.

Неохлаждаемый сенсор выходит на рабочую картинку через секунды после включения — тепловизор готов к наблюдению сразу, как только вынут из кармана или снят с ремня. Конструкция твердотельная, с ресурсом порядка десятков тысяч часов непрерывной работы.

Разрешение 640×512 в связке с шагом пикселя 12 мкм и фокусным расстоянием 50 мм задаёт мгновенное поле зрения одного детектора (IFOV — instantaneous field of view) 0,24 мрад: на дистанции 100 м один пиксель матрицы накрывает участок сцены около 2,4 см. Этот угловой размер детали и определяет, на какой дистанции силуэт зверя читается вместе с его деталями — постановкой ног, формой головы, положением ушей. Детализацию задаёт именно оптическое разрешение сенсора: цифровой зум лишь укрупняет уже снятую картинку через интерполяцию, сохраняя её исходный уровень детализации.

NETD (Noise Equivalent Temperature Difference) ≤25 мК — минимальная разница температур соседних участков сцены, различимая трактом на уровне шума. Это характеристика всего тракта — сенсора, светосилы объектива F/0.9 и алгоритмов обработки вместе, — и переводится она в раннее чтение слабоконтрастной сцены: прогретая опушка, морось, остывающий след, зверь на фоне нагретого за день грунта или в подлеске с выровненной температурой.

Частота кадров 50 Гц обновляет тепловой кадр 50 раз в секунду. При панорамировании за идущим по полю кабаном или за лисой, уходящей через кусты, кадр сменяется с этой частотой, объект остаётся в поле наблюдения во время проводки. Обновление кадра с этой частотой входит в электропотребление тракта и учитывается в паспортном времени работы.

Паспортная дальность обнаружения производителя — 2 600 м; это измерение по собственной методике производителя, отдельное от расчёта по критерию Джонсона, который служит основным источником рабочих дистанций RikaNV Surok M50 LRF и приведён ниже.

Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 определяет, сколько исходного теплового сигнала долетает до матрицы. Световой поток на сенсор пропорционален 1/F²: переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу. Для тракта это расширение условий уверенной работы — плохая погода, сумерки, низкоконтрастная сцена в предрассветные часы, когда температура зверя и фона сближается.

Фокусное расстояние 50 мм вместе с шагом пикселя 12 мкм задаёт базовую оптическую кратность 2,8× и угловое поле зрения 8,8°×7,0°. Кратность в тепловизоре считается как отношение углового размера пикселя дисплея, видимого через окуляр, к мгновенному полю зрения сенсора; 2,8× согласована с разрешением матрицы 640×512 и не выходит за физический предел детализации сенсора. На дистанции 100 м поле зрения составляет 15,4×12,3 м — в кадр целиком помещается группа кабанов на кормовом поле или ростовая фигура с запасом по сторонам; арифметика линейна: на 200 м полоса вдвое шире, на 50 м — вдвое уже. Такое поле удобно для поиска по угодьям и сопровождения движущегося объекта.

Цифровой зум 1,0–4,0× укрупняет выделенную область кадра для разглядывания уже обнаруженного объекта: определить, кабан это или косуля, оценить размер зверя, проверить, один он или в группе. Поле зрения при увеличении сужается пропорционально ступени зума — на 4,0× сектор наблюдения вчетверо у́же базового по каждой оси.

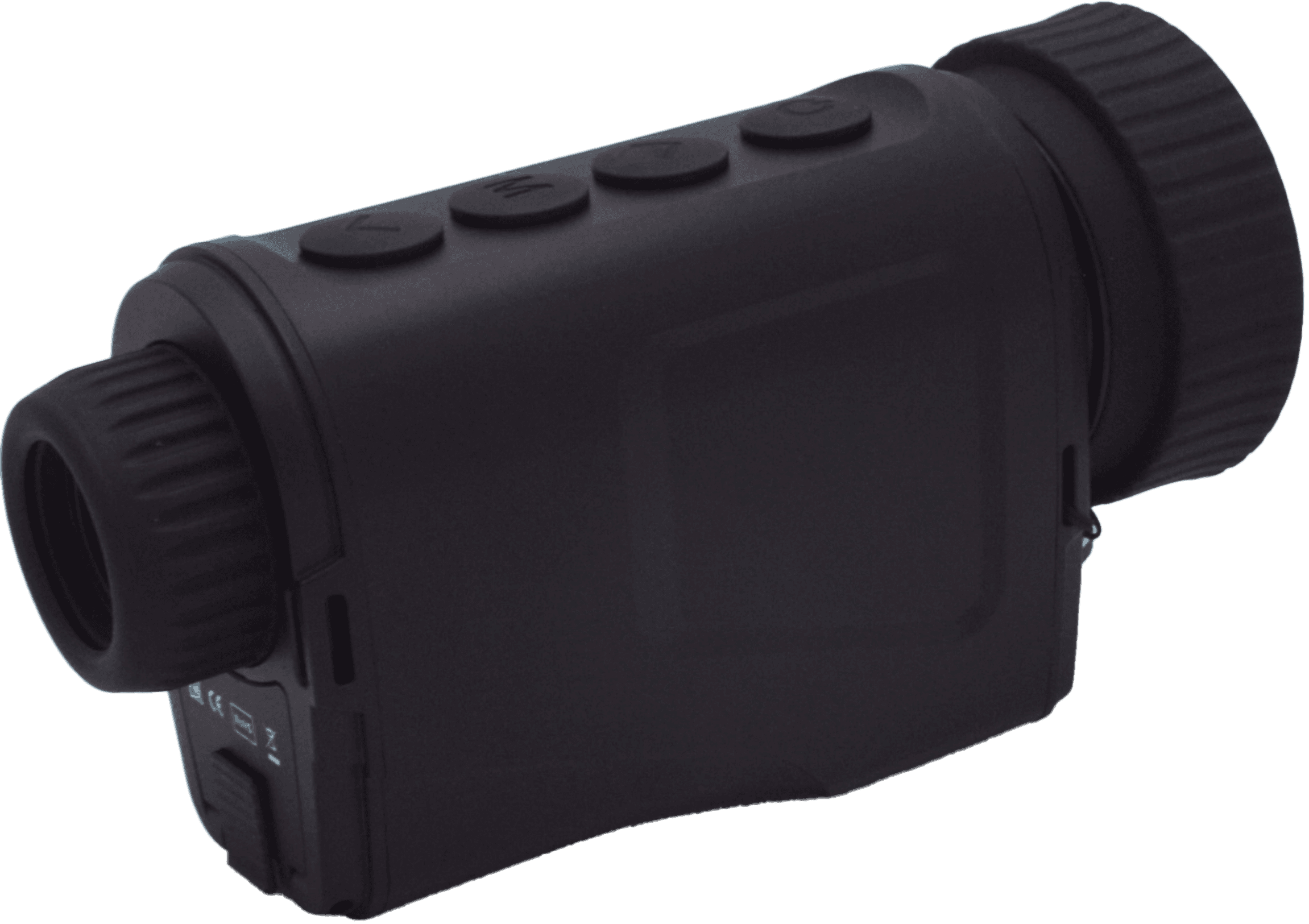

Удаление выходного зрачка 40 мм и выходной зрачок 6 мм вместе дают удобную вкладку: глаз совмещается с оптической осью быстро и с допуском на смещение — в зимней одежде, из неудобной позы на вышке, в очках или балаклаве. Диоптрийная коррекция ±5 дптр настраивает резкость изображения под собственное зрение наблюдателя прямо в окуляре: под маской и на морозе резкость подбирается самим окуляром, и вкладка не замедляется.

Публичные рабочие дистанции RikaNV Surok M50 LRF рассчитаны по классическому критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Формула: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя). Пороги критерия: обнаружение — критический размер цели занимает примерно 2 пикселя изображения, виден тёплый объект, но ещё не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения.

Это расчётные значения: фактические дистанции зависят от теплового контраста между зверем и фоном, влажности воздуха, осадков и дымки. Для тепловизионной охоты на кабана расчёт означает, что тёплое пятно на кормовом поле заметно с 1 667 м, тип зверя ясен с 417 м, а детали для уверенного определения различимы с 208 м.

Изображение выводится на AMOLED-дисплей 0,39″ с разрешением 1024×768. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселя, поэтому при резком повороте камеры за движущимся зверем картинка сохраняет чёткость. Разрешение 1024×768 превышает разрешение сенсора 640×512 по обеим осям: пиксельная структура матрицы при просмотре и на цифровом зуме до 4,0× видна меньше, а меню и OSD (on-screen display) прорисовываются чётко.

Для отображения теплового сигнала доступны семь цветовых палитр, подбираемых под сцену и задачу: одни выделяют самые тёплые точки для быстрого поиска, другие комфортны при долгом наблюдении из засидки. Режимы изображения Forest и Target — пресеты усиления, кривой контраста и шумоподавления: Forest рассчитан на лесную сцену с равномерным тёплым фоном подлеска, Target — на выделение объекта на фоне. Переключение режима повышает читаемость картинки без ручной подстройки при переходе с открытого поля в густой кустарник.

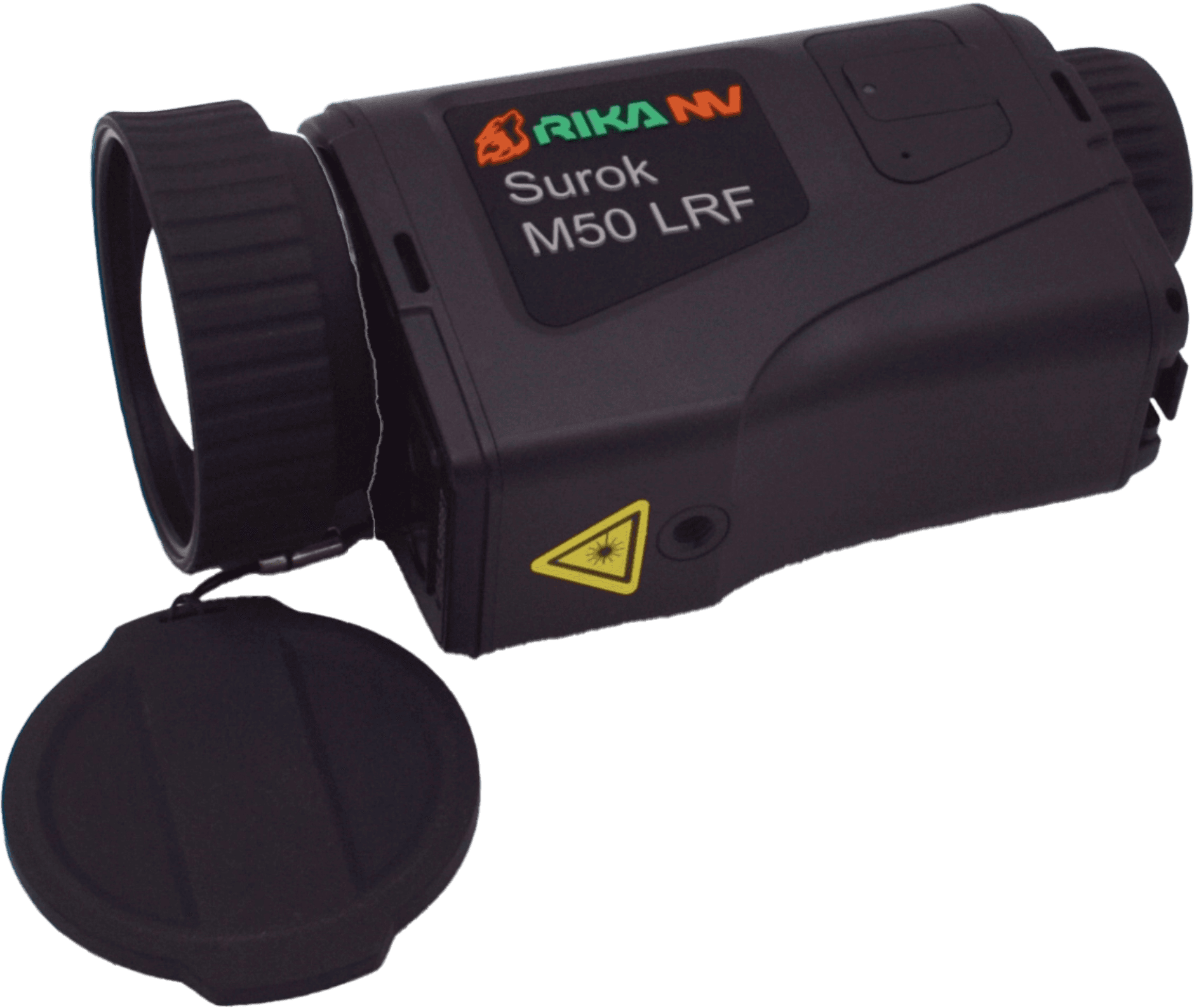

Встроенный лазерный дальномер измеряет дистанцию до 1 000 м с точностью ±1 м. Излучатель — полупроводниковый, с длиной волны 905 нм; он компактен и экономичен по питанию, за счёт чего измерительный канал размещён в корпусе камеры и работает от того же элемента 18650, сохраняя габариты тепловизора в руке. Паспортная дальность до 1 000 м относится к условиям и объекту паспортных испытаний производителя; на конкретный замер влияют три физических фактора — отражение от объекта, угол падения луча на его поверхность и состояние атмосферы между камерой и объектом.

Дальномер регистрирует ту часть посланного импульса, которая вернулась в приёмник от объекта, и вычисляет дистанцию по времени пролёта. Слабый обратный сигнал сокращает достижимую дистанцию или приводит к отсутствию результата. Поверхность может ослабить возврат несколькими способами: поглотить излучение на длине волны 905 нм, рассеять его в разные стороны так, что в апертуру приёмника попадает малая доля, отразить зеркально мимо приёмника или пропустить сквозь себя. Вода и мокрый асфальт дают в основном зеркальное отражение и поглощение, стекло частично пропускает импульс — возврат приходит либо от самой поверхности, либо от объекта за ней, и результат относится к одному из них. Тёмные покрытия и часть матовых материалов ослабляют сигнал поглощением и рассеянием. По воде, мокрой дороге или стеклу паспортная дальность 1 000 м может не достигаться. Матовость сама по себе плохим отражателем поверхность не делает: светлая матовая поверхность даёт устойчивый рассеянный возврат, часть которого приходит в приёмник с любого направления. Видимый цвет поверхности также не определяет её поведение на 905 нм — отражение в ближнем инфракрасном диапазоне и в видимом свете у одного материала различается, поэтому тёмный на вид объект может измеряться устойчиво, а светлый — слабо.

Угол падения луча меняет долю энергии, возвращающейся в приёмник. При наклонном попадании на гладкую или зеркальную поверхность основная часть отражённого импульса уходит в сторону, обратный сигнал ослабевает, и дистанция, на которой замер ещё удаётся, уменьшается. Это зависимость сразу от двух величин — угла и характера отражения материала: шероховатая поверхность рассеивает импульс во все стороны и возвращает часть энергии и при косом падении, гладкая — только при направлении, близком к нормали. Крупные объекты с неровной поверхностью, к которым относятся зверь на поле и опушка леса, отражают рассеянно и измеряются при широком наборе углов.

Атмосфера между камерой и объектом добавляет собственные возвраты. Капли тумана и дождя и взвешенные частицы дымки рассеивают импульс: часть энергии теряется по пути к объекту и обратно, и сигнал от нужного объекта ослабевает — вплоть до отсутствия результата на дистанции, которая в ясном воздухе измеряется штатно. Второе следствие — ложная дистанция: приёмник может зарегистрировать более близкий возврат от облака капель или аэрозоля раньше, чем сигнал от объекта, и показать расстояние до этого облака, а не до выбранной цели. Влажный воздух без взвешенных капель работает иначе — он ослабляет сигнал, но самостоятельного возврата не создаёт; ложную дистанцию дают именно капли и частицы. Видимость объекта в тепловизионном канале не гарантирует корректный лазерный замер: тепловой тракт в LWIR (8–14 мкм) проходит через дымку и морось, а импульс дальномера на 905 нм рассеивается на тех же каплях. Отсеивание ложных возвратов от тумана и капель в характеристиках модели не заявлено.

Точность ±1 м даёт стрелку в связке «камера — прицельная оптика» готовое число: дистанция до кабана на поле или до косули на опушке передаётся напарнику или переносится в поправку прицела. Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели. Класс не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не отменяет предупреждений о работе с дальномером: описанные механизмы влияния погоды на замер поясняют физику результата, а не допускают измерения в условиях, которых требует избегать обязательное предупреждение.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы на протяжении сеанса и работает в двух режимах: автоматический запускает калибровку по расписанию или по изменению условий без участия оператора, ручной позволяет выбрать момент самостоятельно — например, перед тем как начать сопровождать зверя. Электронная стабилизация EIS (Electronic Image Stabilization) компенсирует дрожание рук на цифровом зуме 4,0× при наблюдении с руки. Функция Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её — при поиске в густой растительности и на пёстром тепловом фоне маркер указывает на тепловой силуэт раньше, чем его находит взгляд. AI-измерение дистанции классифицирует объект по изображению (человек, олень, кабан и другие) и по его угловому размеру с учётом табличного физического размера оценивает расстояние — определение идёт по изображению сцены и дополняет лазерный дальномер.

Запись и документирование. Режим PiP (Picture-in-Picture) выводит увеличенную врезку поверх основного кадра в базовой кратности: детали объекта видны крупно, периферийный обзор для контроля обстановки сохраняется. Встроенная память — 32 ГБ. Видео пишется со звуком встроенного микрофона, что позволяет комментировать наблюдение голосом прямо в поле, и с наложением OSD — кратность, дистанция, заряд батареи сохраняются вместе с изображением для разбора после выхода. Локальный альбом упорядочивает снятое и даёт просмотр, сортировку и удаление на встроенном дисплее без переноса на компьютер или смартфон.

Коммуникация. Уведомления в реальном времени через сопряжённое мобильное приложение сообщают о съёмке, детектировании движения и низком заряде — рабочий инструмент при совместной охоте с разделением ролей между наблюдателем и стрелком и при наблюдении с камерой на штативе. Интерфейс многоязычный.

Питание — один съёмный элемент Li-ion формата 18650. Паспортное время работы от полного заряда — 8 ч. Съёмный аккумулятор допускает замену на запасной прямо в поле, в том числе на морозе: в комплект входит батарея, что даёт непрерывную работу на протяжении ночного выхода со сменой элемента.

Разъём USB Type-C служит для зарядки аккумулятора и передачи фото и видео на компьютер; симметричный коннектор подключается в любой ориентации кабеля, что удобно в темноте. Режим точки доступа: тепловизор сам поднимает Wi-Fi-сеть и подключает смартфон или планшет напрямую — связь с мобильным приложением, передача материалов и уведомления доступны в удалённых угодьях, вне зоны сотовой сети.

Рабочий диапазон температур RikaNV Surok M50 LRF — от −20 °C до +50 °C; нижняя граница определяет мороз, при котором тепловизор остаётся исправным инструментом для зимней охоты. Класс защиты IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса 474 г (±5 г) и габариты 164×64×86,5 мм соответствуют ношению камеры в руке, в нагрудном кармане или на ремне при длительном обходе угодий; такой размер позволяет держать тепловизор наготове одной рукой, оставляя вторую свободной.

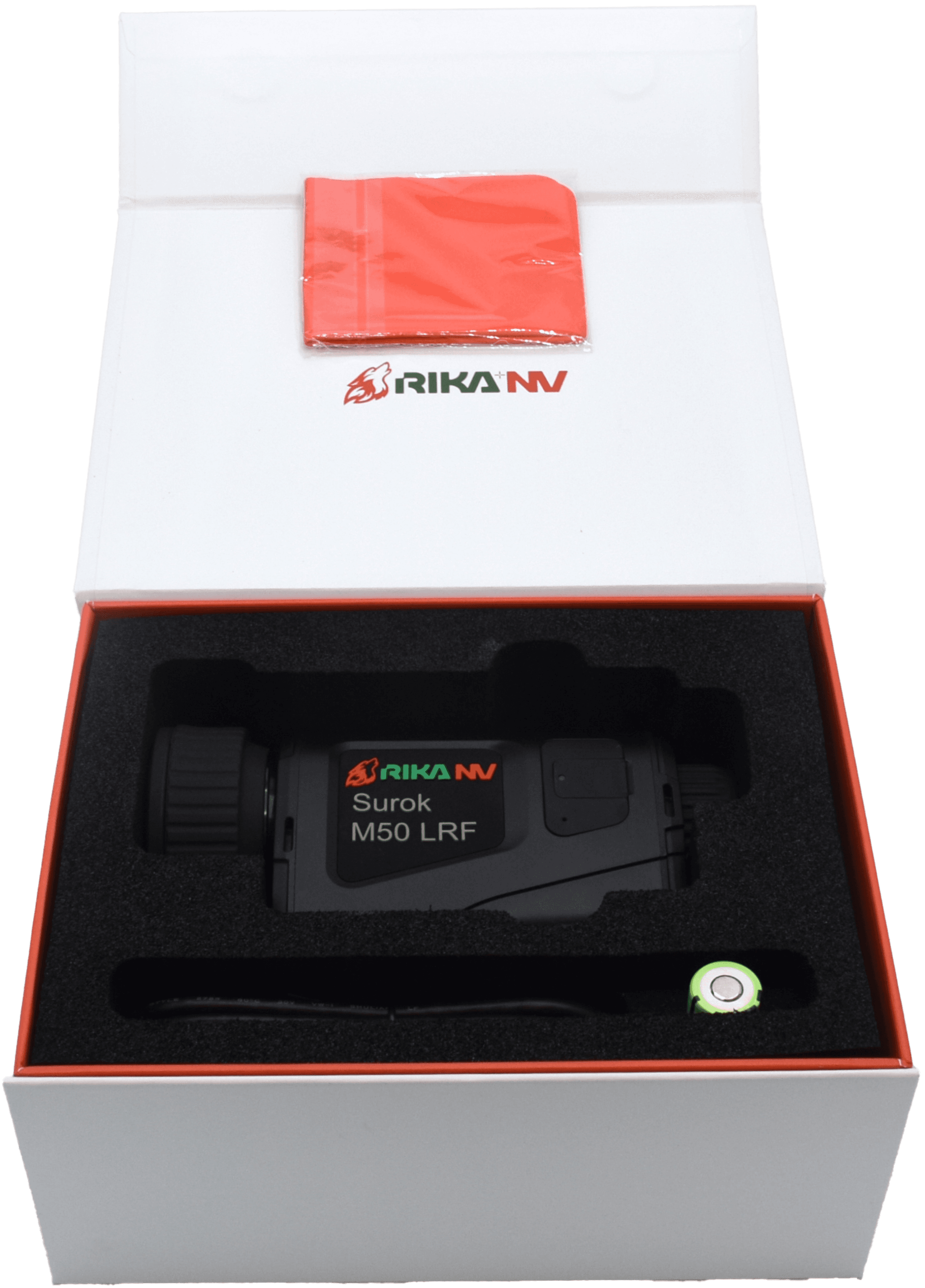

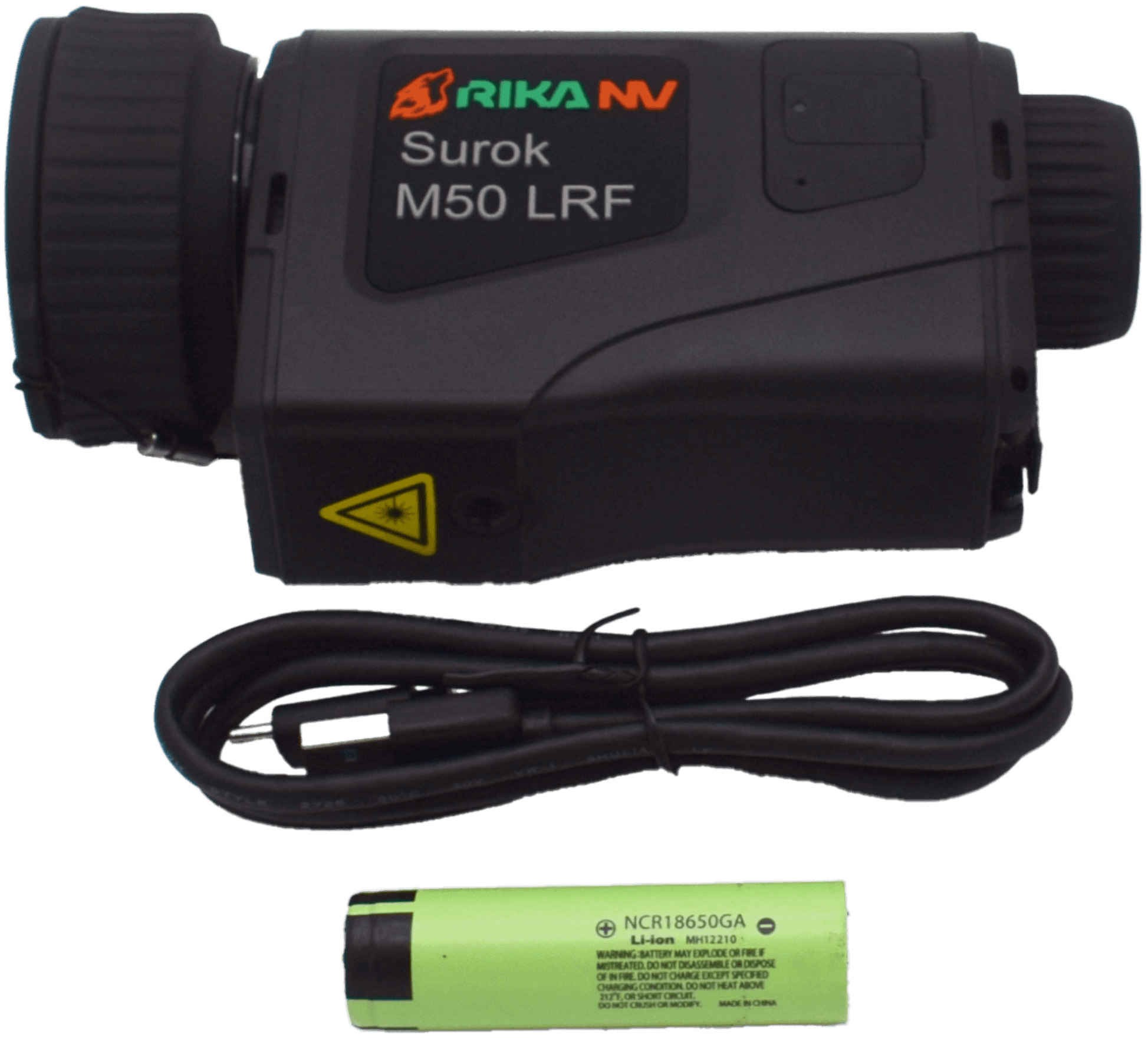

В комплект входят USB-кабель, совместимый с разъёмом Type-C и готовый к зарядке и подключению к компьютеру сразу после распаковки, и аккумулятор 18650 для установки в камеру.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом F/0.9 излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
