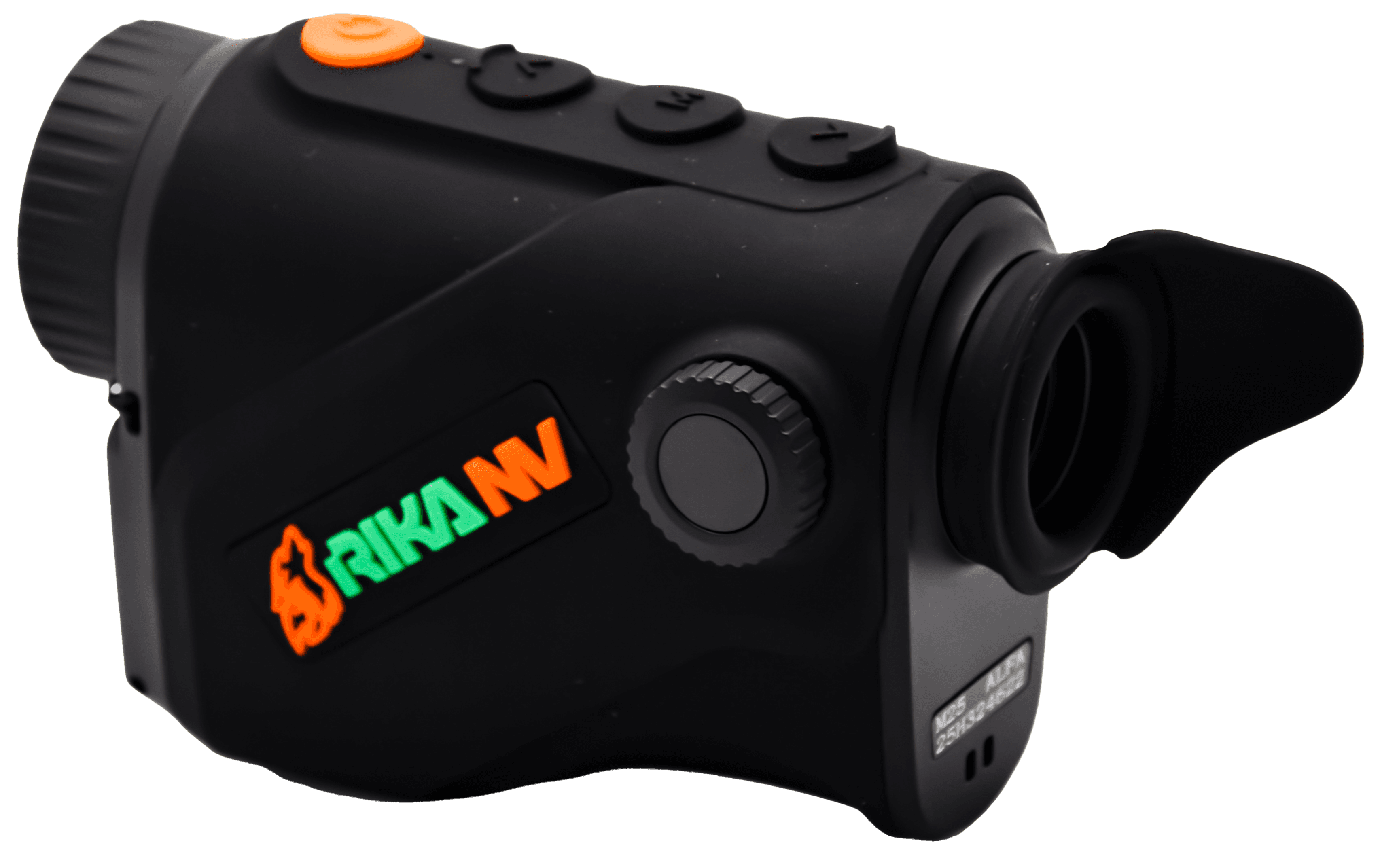

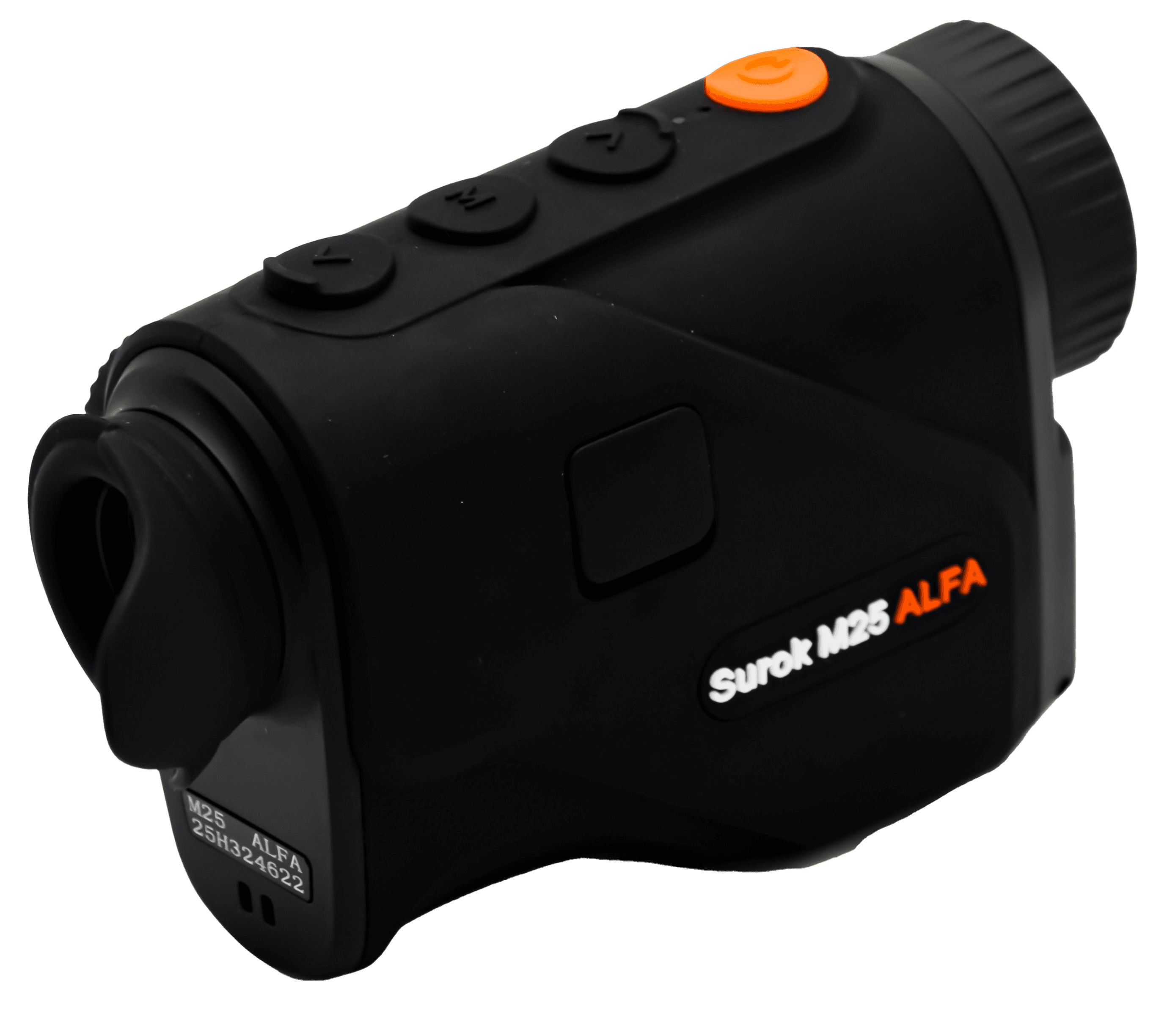

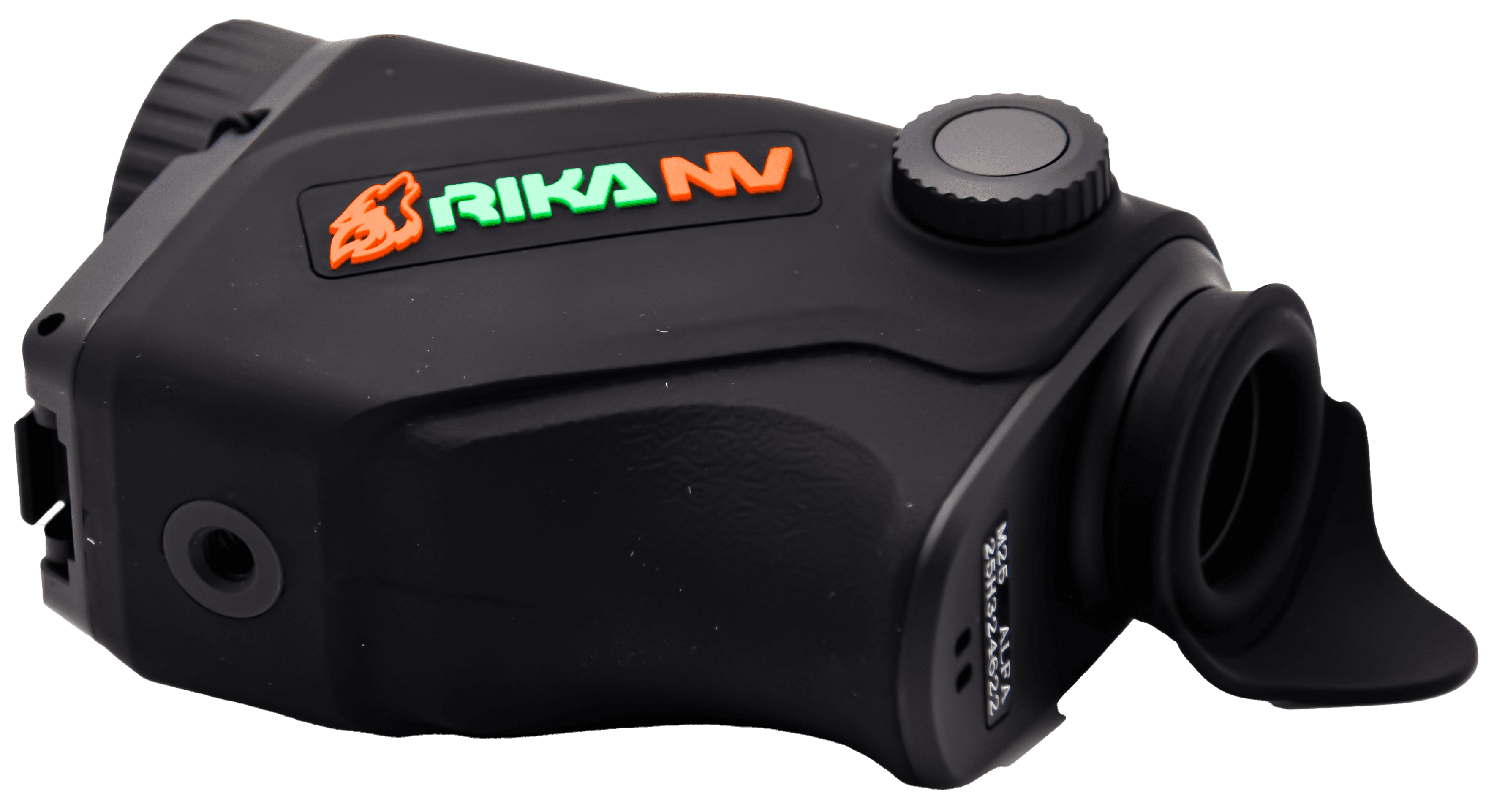

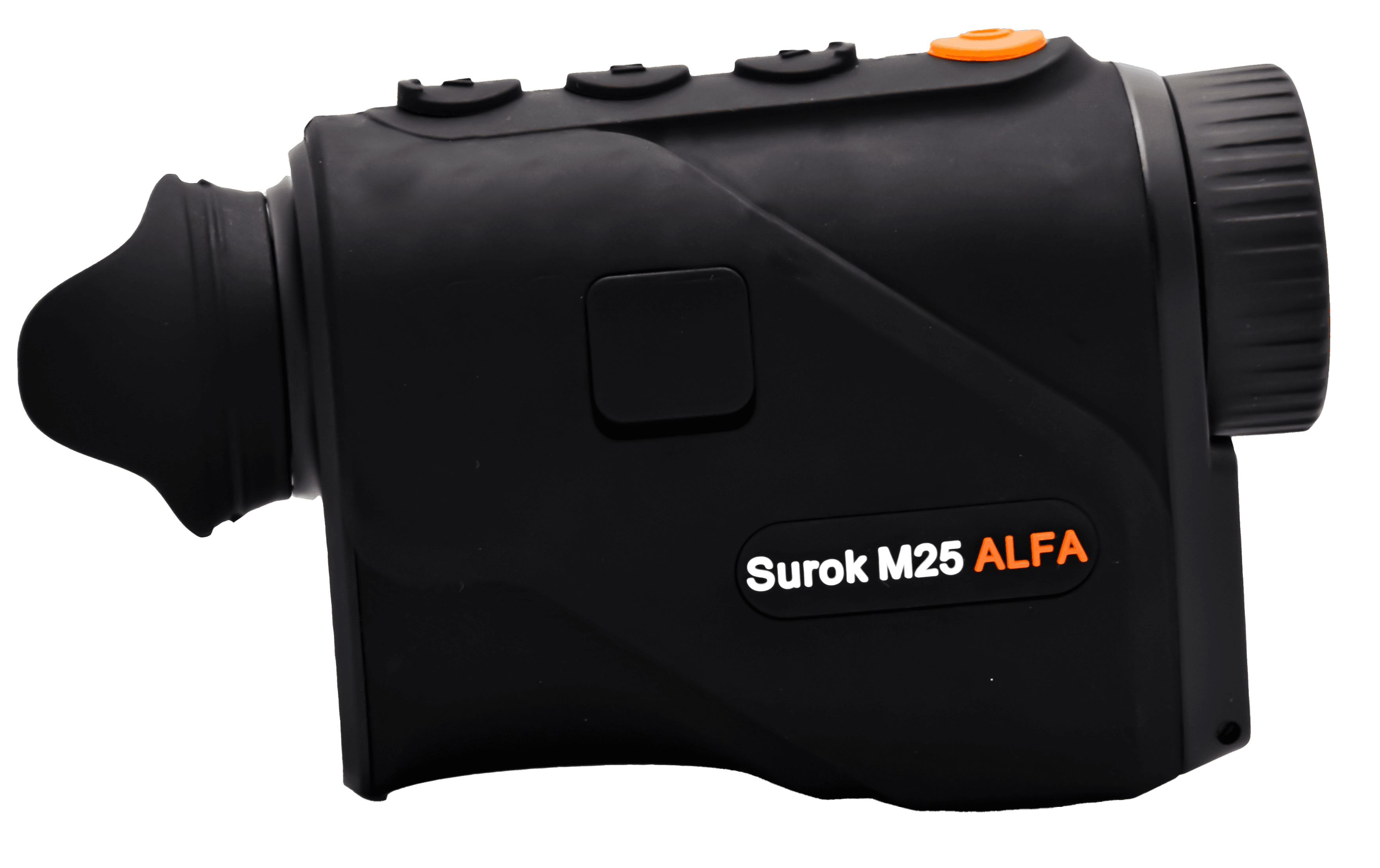

RikaNV Surok M25 ALFA

Тепловизионный монокуляр RikaNV Surok M25 ALFA — компактная тепловизионная камера с функцией видеозаписи, построенная на матрице 384×288 пикселей с шагом 12 мкм и светосильном объективе F/1.0 с фокусным расстоянием 25 мм. Прибор рассчитан на ручное наблюдение и поиск зверя в лесу и на открытых участках, на подтверждение обнаружения с другим прицельным средством, а также на ночные задачи в режиме «сначала нашёл — потом прицелился».

Базовый класс монокуляра — поисковый: широкое поле зрения 10.5°×7.9° и кратность 2.4× оптимизированы под быстрое сканирование местности и удержание движущейся цели в кадре, а не под разглядывание далёкого объекта во всех деталях.

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это массив терморезисторов, меняющих сопротивление под собственным длинноволновым ИК-излучением сцены: тёплое тело зверя, прогретая земля, нагретые камни на солнце дают разный сигнал, преобразуемый в электрический ток и далее в тепловую картинку. В отличие от криогенно охлаждаемых InSb- и MCT-сенсоров, неохлаждаемая VOx-матрица запускается мгновенно, не имеет движущихся частей, рассчитана на десятки тысяч часов и стала де-факто стандартом гражданской тепловизионки за разумный компромисс между чувствительностью, шумом и стабильностью.

Разрешение 384×288 пикселей при шаге 12 мкм даёт компактную матрицу с угловой детализацией IFOV порядка 0.48 мрад на пиксель. На рабочих дистанциях монокуляра этого хватает для уверенного обнаружения зверя в полный рост и распознавания вида (косуля, кабан, лось) в среднем диапазоне дистанций. Цифровой зум не добавляет информации, которой нет на матрице — он лишь укрупняет существующие пиксели, поэтому для идентификации удалённой цели на пределе кратности приходится искать дополнительный ракурс или сокращать дистанцию.

Системная тепловая чувствительность — NETD не более 20 мК. Это паспортный показатель тракта «сенсор + объектив + алгоритмы», а не одной матрицы: тот же микроболометр в более тёмной оптике даст худшую цифру, и наоборот. По практической шкале для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя и слабоконтрастных целей в сложных условиях. Значение 20 мК ставит Surok M25 ALFA вплотную к нижнему порогу: камера читает тонкие тепловые градиенты в осенней мороси, в утреннем тумане и при близких температурах зверя и фона.

Спектральный диапазон 8–14 мкм — это рабочая полоса LWIR, где по закону Вина приходится максимум собственного теплового излучения тёплых тел при земных температурах. LWIR лучше проходит через атмосферную дымку, лёгкий дождь и туман по сравнению с более коротковолновым MWIR — именно поэтому он стандартен для охотничьей и наблюдательной тепловизионки. Частота 50 Гц перекрывает стандартный охотничий сценарий: бегущий кабан, поднявшаяся косуля, перемещение по сектору без шлейфа и смаза. На 25–30 Гц при панорамировании появляется заметная задержка и «мыло» — на 50 Гц картинка остаётся читаемой.

Паспортная дальность обнаружения — 1300 м, и эту цифру корректно читать через критерий Джонсона: для обнаружения силуэта на матрице нужно около 2 пикселей, для распознавания вида — около 8, для идентификации — около 13. На практике это даёт ориентиры распознавания около 600–700 м и идентификации около 400–450 м по крупному зверю калибра кабана. Цифры справедливы для хорошей погоды для тепловизора — холодного сухого утра или ночи с разницей температур тела зверя и фона более 5 °C. В летний день с прогретой до +25 °C землёй или в густом тумане реальная дальность падает в полтора-три раза, и это не специфика модели, а общее свойство физики LWIR-наблюдения.

Объектив с фокусным расстоянием 25 мм и относительным отверстием F/1.0 — светосильная система: в формуле светосилы поток пропорционален 1/F², и относительно более распространённого F/1.4 такой объектив пропускает почти вдвое больше теплового излучения. На практике это конвертируется в более высокий системный NETD при тех же алгоритмах, более стабильную картинку при низком контрасте сцены и больший запас на затягивающемся в дымку рассвете.

Поле зрения 10.5°×7.9° — рабочая ширина под поиск: на дистанции 100 м в кадр помещается полоса 18.4 × 13.8 м, на 200 м — вдвое больше, на 50 м — вдвое меньше. Для наблюдательного сценария это нагляднее градусов: в просеке шириной 18 м на 100 метрах кадр охватывает её целиком, не приходится крутить камерой. Базовая кратность 2.4× — расчётная связка углового размера пикселя сенсора и углового разрешения дисплея: пытаться выйти за неё чисто оптикой при разрешении 384×288 нельзя, картинка пикселизуется. Цифровой зум плавно регулируется в диапазоне ×1.0–×4.0; до ×2 от базовой работает чисто, на максимуме ×4 заметна интерполяция — режим оправдан для точного определения вида цели после её обнаружения, не для сканирования.

Удаление выходного зрачка 20 мм — стандартное для монокуляра значение под наблюдение в очках, в маске или в шапке-балаклаве зимой. Выходной зрачок 6 мм — крупный диаметр пучка от окуляра: глаз быстро «ловит картинку» даже при смещении головы относительно оптической оси, что важно при поиске в динамике, при наблюдении из неудобной позиции и в зимних рукавицах. Диоптрийная коррекция ±5 D закрывает большинство случаев близорукости и дальнозоркости без необходимости носить очки под прибором.

Картинка выводится на AMOLED-матрицу с разрешением 1024×768 и физическим размером 0.39 дюйма. AMOLED для тепловизора предпочтителен над LCD: истинный чёрный фон, высокий контраст между тёплым силуэтом и холодной сценой, быстрый отклик без смазывания при панорамировании, низкая задержка кадра. Для класса 384×288 такое разрешение дисплея обеспечивает четырёхкратный запас по каждой оси — пиксели матрицы не «замыливаются» при апскейле, OSD и меню рисуются без ступенек, цифровой зум остаётся комфортным на всём диапазоне.

Камера несёт шесть тепловых палитр: White Hot как универсальная и привычная, Black Hot с тёмными тёплыми объектами для длительного наблюдения без утомления глаза, Red Hot и Hot Spot с подсветкой самых горячих точек для быстрого поиска источника тепла в кадре, а также палитры расширенного динамического диапазона. На фоне ровного снега удобнее работать в Black Hot, в густом разнотравье и в лесу — в White Hot и Red Hot. Режимы изображения Forest и Target — это пресеты усиления, кривой контраста и шумодавления, подобранные под доминирующий тип сцены: Forest сглаживает шум на пёстром фоне с локальными «горячими» камнями и стволами, Target ужесточает контраст под точечную тёплую цель в равномерном фоне.

Камера несёт собственную электронную стабилизацию изображения EIS, компенсирующую мелкое дрожание при наблюдении с рук. На высоких кратностях и при удержании камеры одной рукой эффект особенно заметен — картинка перестаёт «гулять» и сохраняет читаемость деталей.

Heat Track — автоматический маркер на самой тёплой точке кадра — ускоряет первичный контакт с целью в густой растительности, на пёстром фоне или при смешанной температурной сцене. Алгоритм работает по принципу пика гистограммы и может цепляться за случайные нагретые объекты — прогретый солнцем камень, выхлоп автомобиля, костёр на дальнем плане — это нормальное поведение, оператор подтверждает цель сам.

NUC (Non-Uniformity Correction) — периодическое выравнивание чувствительности пикселей матрицы. В Surok M25 ALFA доступны автоматический и ручной режимы: автоматический срабатывает по таймеру и температурному дрейфу, ручной запускается оператором по сцене. Калибровка идёт затворного типа с короткой паузой — в нужный момент её можно отложить ручным режимом, чтобы не упустить цель.

Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра при сохранении исходного поля зрения по периферии. Для монокуляра это не стрелковый, а наблюдательный сценарий: оператор удерживает общий обзор сектора и одновременно разглядывает деталь в зоне интереса, не теряя контроль обстановки.

AI-измерение дистанции работает через ML-классификацию объекта: камера определяет вид (человек, олень, кабан и подобные), берёт типичный физический размер и по угловому размеру в кадре оценивает расстояние. Точность ниже, чем у лазерного дальномера, зато измерение бесшумное и не подсвечивает зверя лучом — критично для осторожной охоты, где любая активная сигнатура нежелательна.

Встроенная память 32 ГБ хранит фото и охотничьи видеоролики прямо на приборе: при типовой плотности 100–150 МБ на минуту 1080p этого хватает на несколько выездов без разгрузки на ПК. Запись ведётся с наложением OSD — кратность, палитра, заряд батареи и метаданные пишутся прямо в кадр, что упрощает разбор материала. Микрофон записывает звук вместе с видео для комментирования в поле и реконструкции выстрела по аудио. Локальный альбом — встроенный галерейный интерфейс с просмотром, сортировкой и удалением — позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее камеры. Меню переведено на русский и английский.

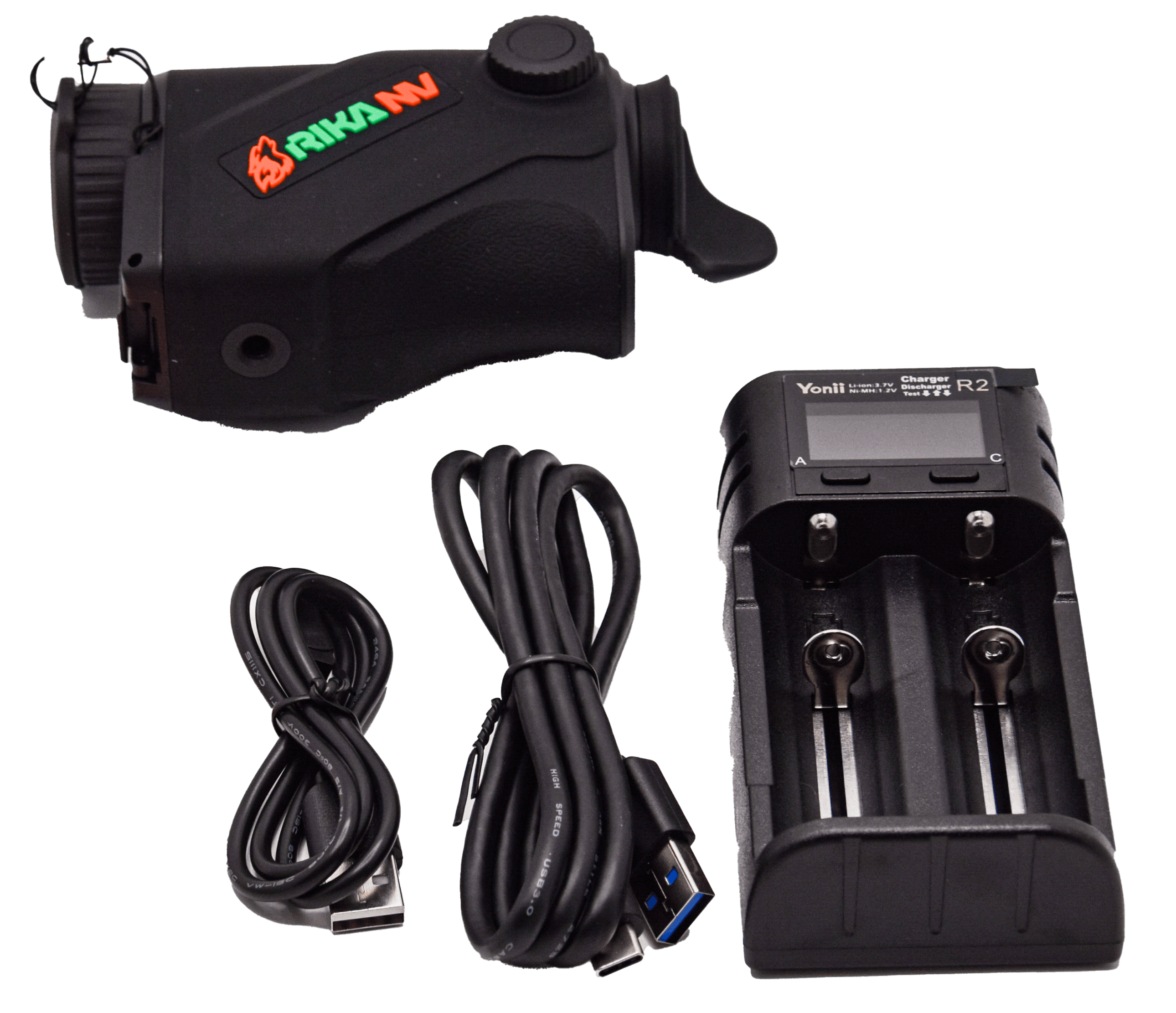

Связь и зарядка — через USB Type-C: симметричный коннектор, быстрая зарядка, передача данных и обновление прошивки от штатного блока питания или поля от пауэрбанка. Камера поддерживает режим точки доступа: формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и роутера, дальность связи в поле обычно 10–30 м в зависимости от препятствий. Этого хватает для разбора съёмки на телефоне без выгрузки или для удалённого наблюдения с напарником рядом.

Заявленное время непрерывной работы — 10 часов от полного заряда. Эта цифра справедлива при +20 °C без активной точки доступа и без видеозаписи — на полевую оценку её принято делить на 1.5–2. На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — это общее свойство Li-ion-химии, а не особенность модели; полевой опыт это компенсирует ношением запасного аккумулятора во внутреннем кармане куртки и подзарядкой через USB-C от пауэрбанка. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость, и фактическая автономность зависит от качества и состояния конкретной батареи.

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России: нижняя граница чаще ограничивает не сенсор, а батарея, поэтому при морозе ниже −20 °C камеру стоит держать ближе к телу до момента наблюдения. Класс защиты IP67 — пыленепроницаемый корпус и кратковременное погружение до 1 м на 30 минут, что покрывает любую охотничью погоду: ливень, снегопад, переход через мелкий ручей. IP-класс гарантируется при целостности уплотнений, поэтому удары и падения камеры стоит исключать вне зависимости от паспортного значения.

Масса 261 г при габаритах 136×76×54 мм — компактный формат для длительного ношения в нагрудном кармане, на ремне или в подсумке тактического жилета. Камера быстро разворачивается в руке и не утяжеляет экипировку при многочасовой засидке или ходовой охоте.

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наблюдение в направлении солнца, сварочной дуги, открытого пламени, лазерного источника или других мощных тепловых излучателей создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой.

Запрещено:

• наводить объектив на солнце со снятой защитной крышкой и оставлять камеру под прямыми солнечными лучами объективом вверх;
• направлять камеру на сварочную дугу, открытое пламя костра или прожектор на близкой дистанции;
• наводить на работающие лазерные источники, включая лазерные дальномеры.

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.

На какой реальной дистанции Surok M25 ALFA позволит обнаружить и распознать кабана?

Паспортная дальность обнаружения — 1300 м по фигуре зверя в полный рост. По критерию Джонсона распознать вид кабана при хорошем тепловом контрасте можно ориентировочно на 600–700 м, идентифицировать конкретную особь — около 400–450 м. В тумане или летним днём с прогретой землёй цифры падают в 1.5–3 раза.

Подходит ли камера для зимних охот в средней полосе России?

Да, рабочий диапазон −20…+50 °C закрывает сезон средней полосы. На сильном морозе автономность падает на 30–50 % из-за поведения Li-ion-аккумулятора при низких температурах — это общее свойство химии, не особенность модели. На практике решается ношением запасного аккумулятора во внутреннем кармане и подзарядкой от пауэрбанка через USB Type-C.

Можно ли с этой камерой стрелять — поставить её на оружие?

Нет. Surok M25 ALFA — тепловизионный монокуляр для наблюдения и поиска, не прицел. У него нет прицельной марки, нет крепления к Picatinny / Weaver и нет сертификации по энергии отдачи. Для стрельбы нужен тепловизионный прицел или клипсовая насадка на дневную оптику.

Как долго камера работает на одном заряде?

Паспортные 10 часов измерены при +20 °C без активной точки доступа и без видеозаписи. В реальном поле — около 5–7 часов с записью и WiFi, на морозе −20 °C — ещё на треть-половину меньше. Запасной аккумулятор и USB-C-подзарядка от пауэрбанка снимают вопрос автономности на двухдневном выезде.

Работает ли камера в дождь и туман?

Да. Корпус с классом IP67 переносит ливень и кратковременное погружение до 1 м. Тепловое наблюдение в LWIR-диапазоне принципиально хорошо проходит через дымку и лёгкий дождь по физике распространения волны. В густом тумане и при ровном тепловом фоне дальность падает — это свойство атмосферы, а не камеры.

Чем версия ALFA отличается от базовой Surok M25?

ALFA — это поколение модельной линейки Surok с обновлённой электроникой: AMOLED-дисплеем 1024×768, набором алгоритмов TSR-класса, EIS-стабилизацией изображения, AI-измерением дистанции и Heat Track в стандартной комплектации, а также шестью рабочими палитрами вместо базового набора. Сравнение конкретных характеристик — в спецификации.

Можно ли подключить камеру к смартфону?

Да, через режим точки доступа. Камера сама создаёт WiFi-сеть, к которой подключается телефон без сотовой связи и без внешнего роутера. Через приложение доступны просмотр трансляции, выгрузка фото и видео, управление основными режимами съёмки.

Записывает ли камера звук вместе с видео?

Да, встроенный микрофон пишет аудио в один файл с видеопотоком. Полезно для комментирования съёмки в поле, для разбора реакции зверя на выстрел и для документирования охоты. Запись OSD на видео включается отдельной настройкой и пишет прицельные данные, кратность, азимут и заряд прямо в кадр.
