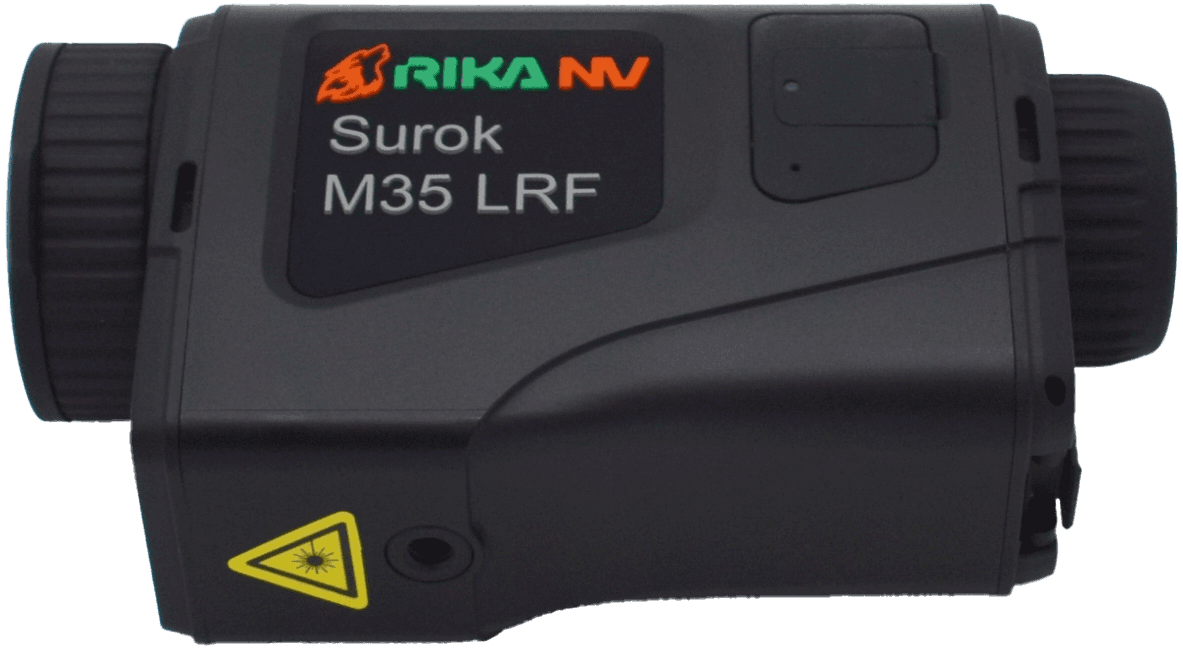

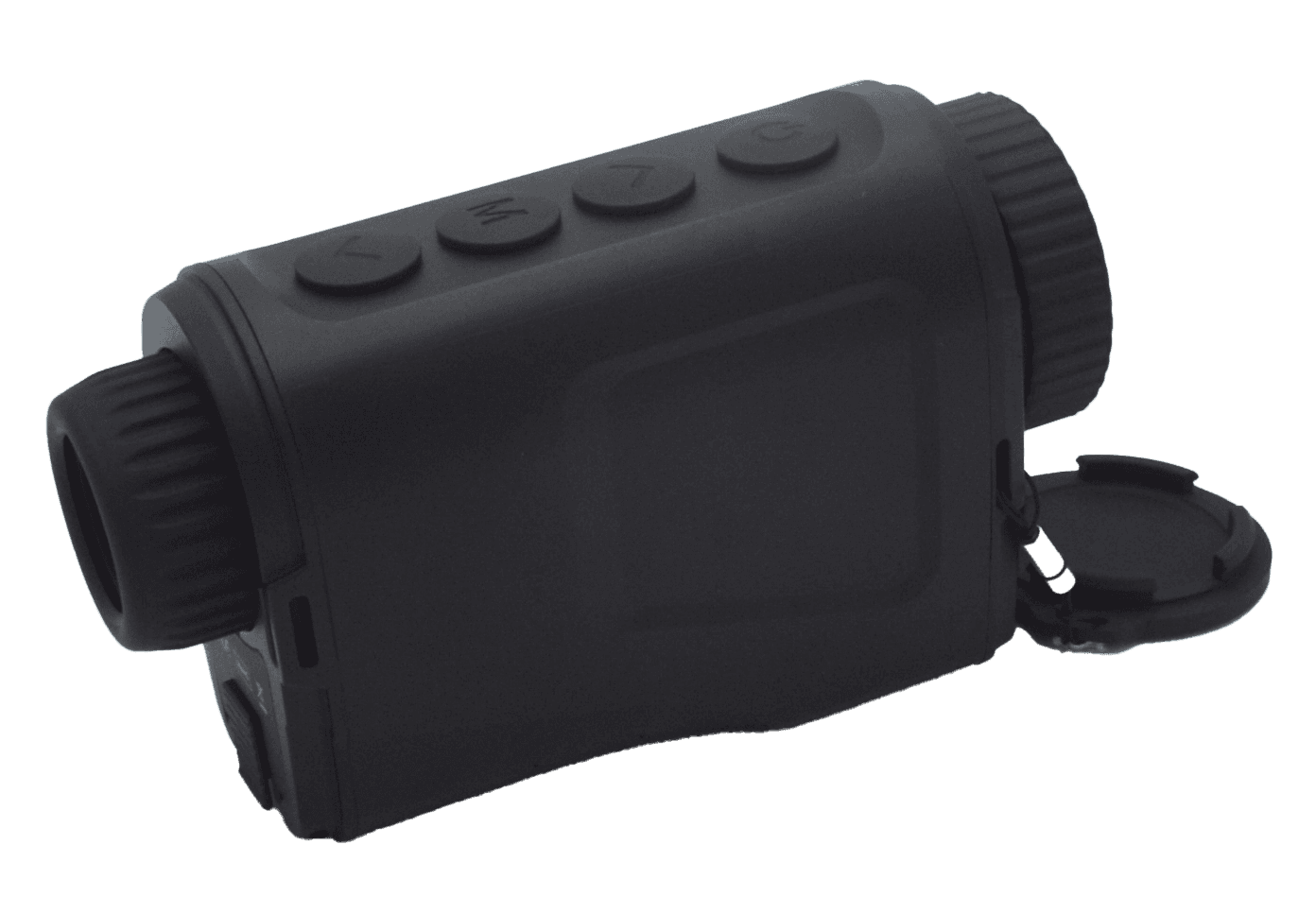

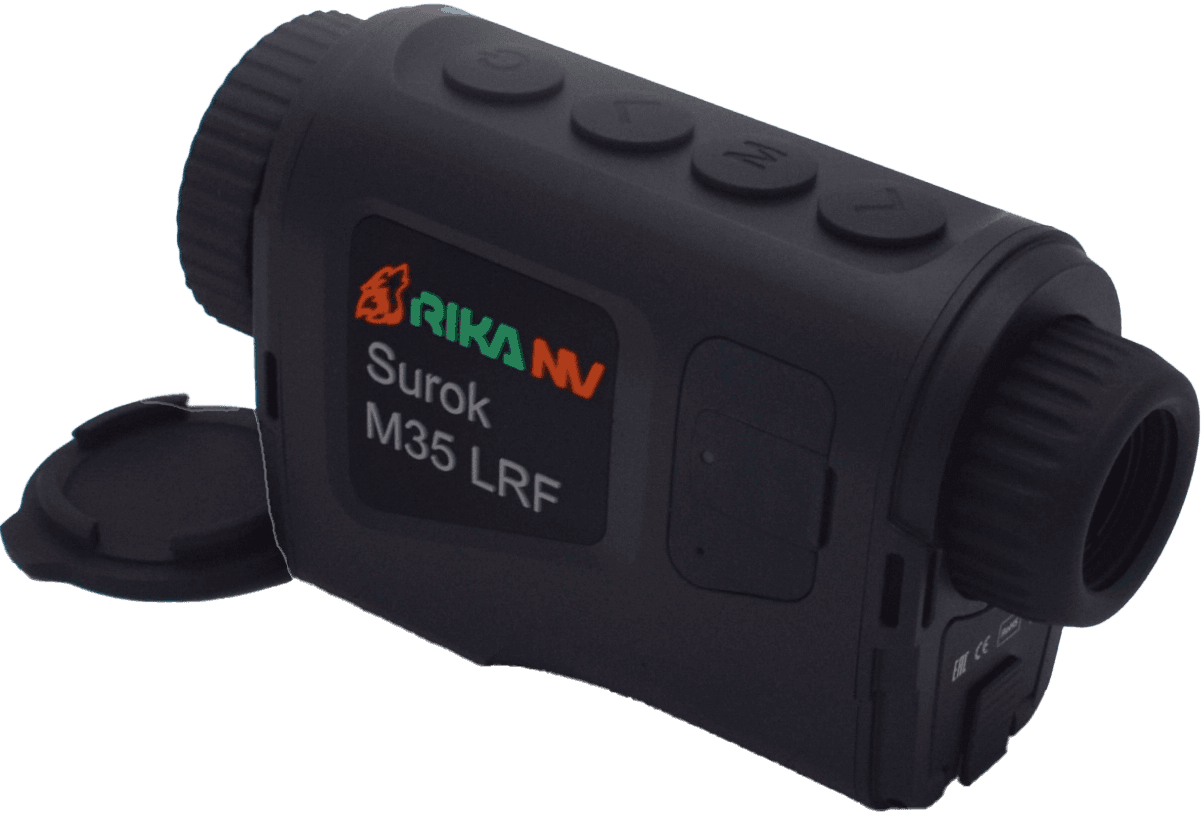

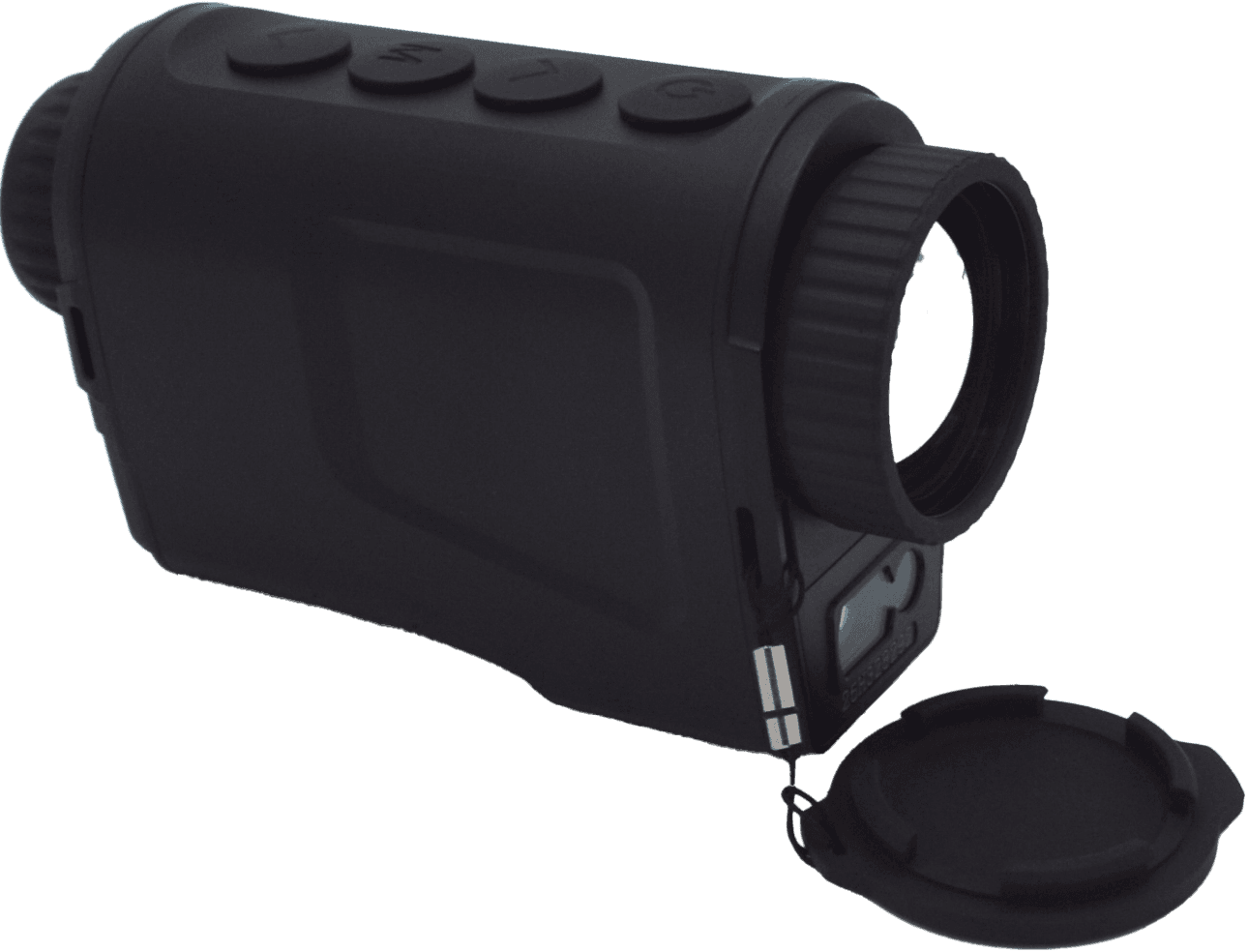

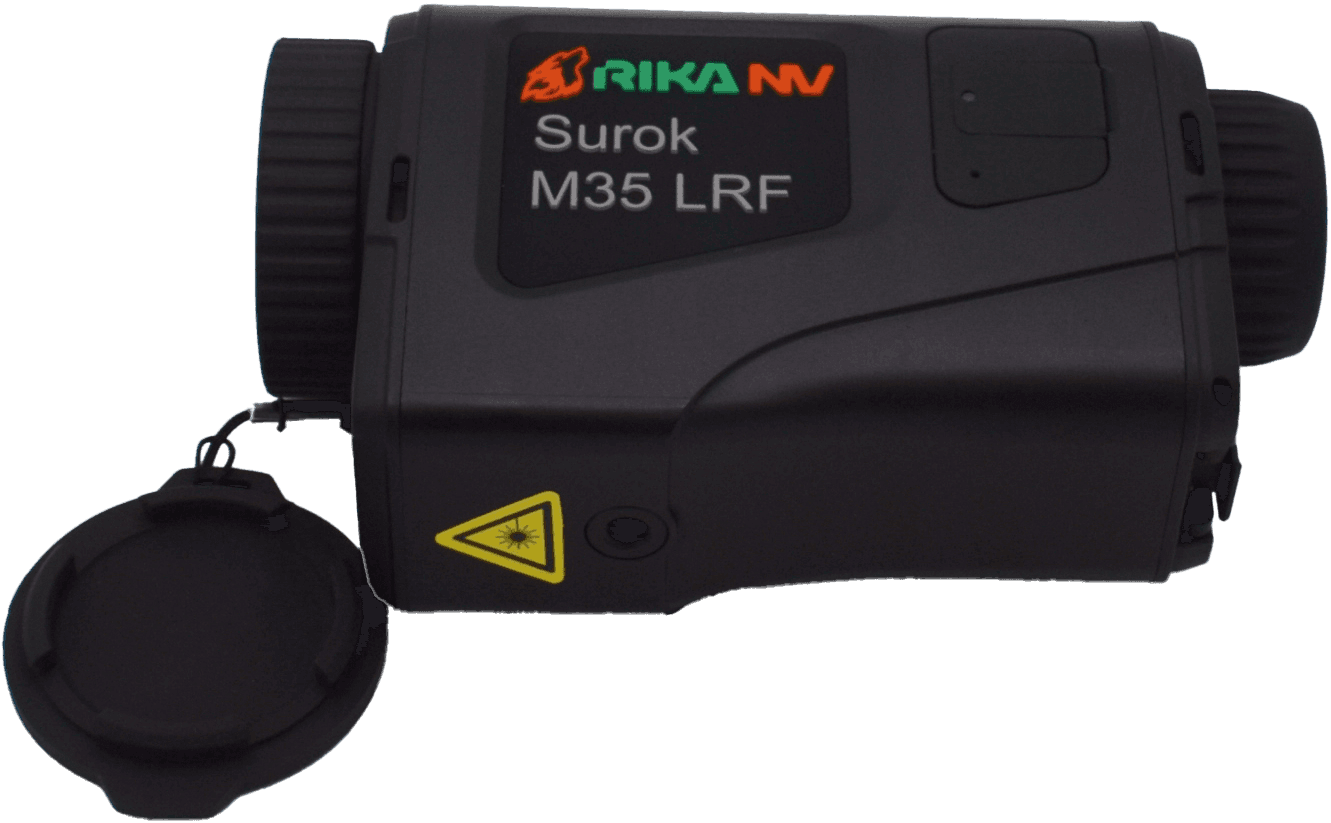

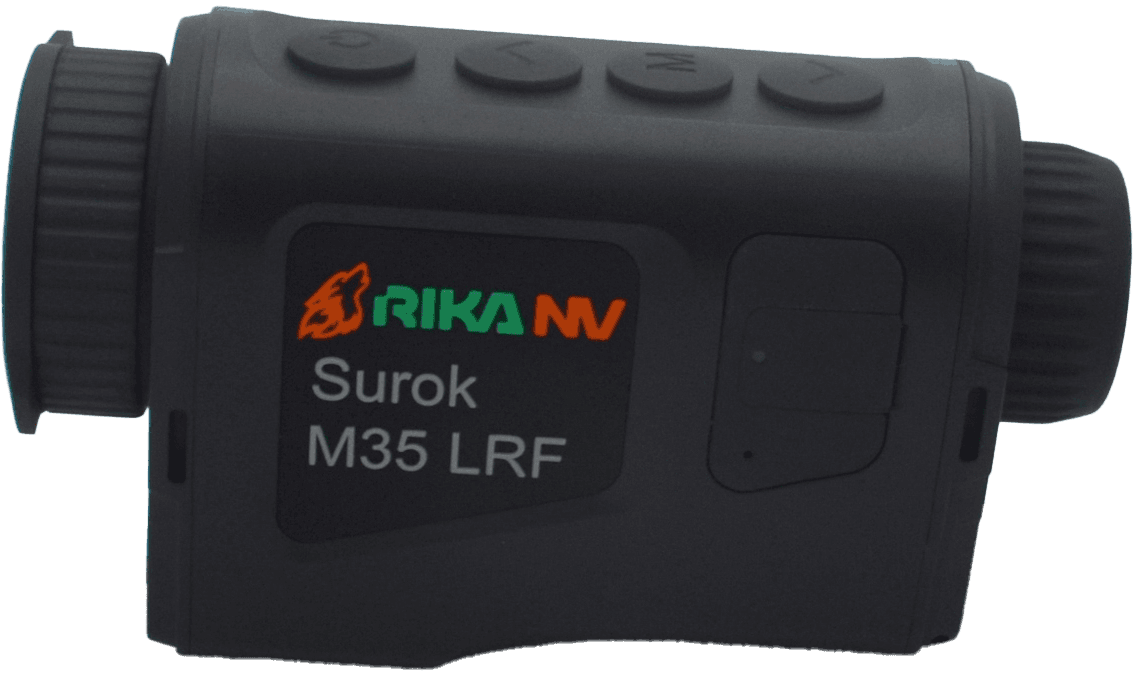

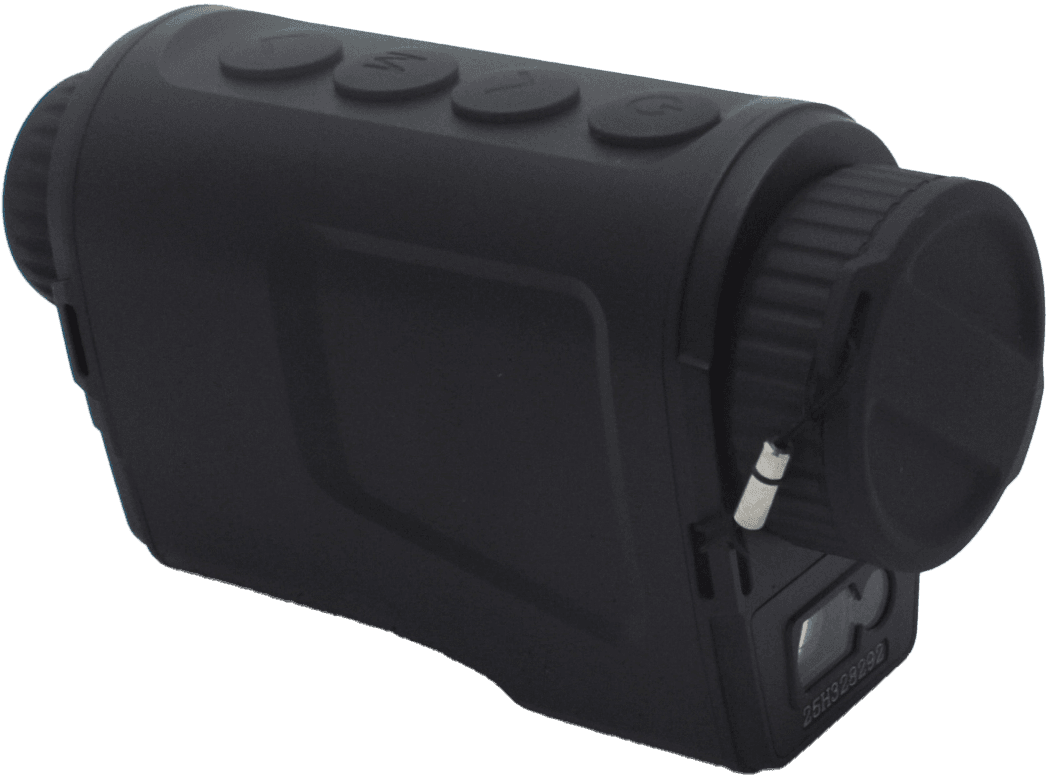

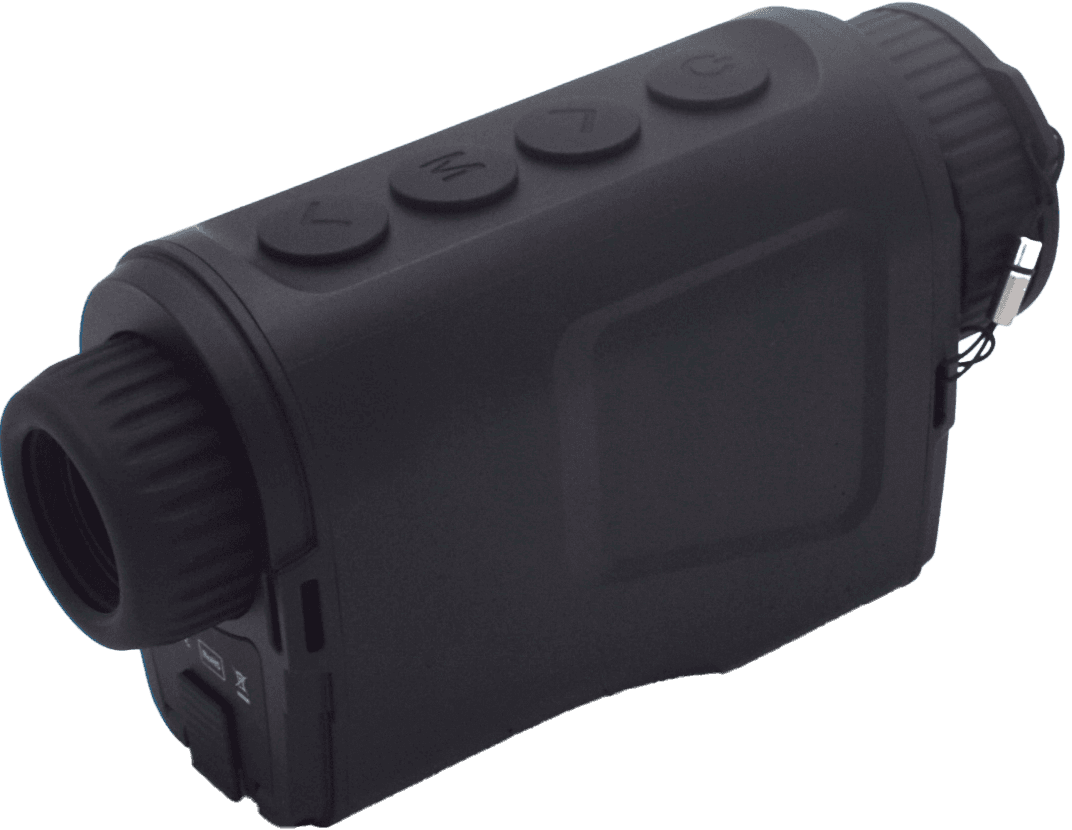

RikaNV Surok M35 LRF

Тепловизионная камера с функцией видеозаписи для разведки местности, наблюдения и поиска зверя в угодьях: RikaNV Surok M35 LRF построена на неохлаждаемом микроболометре 384×288 с шагом пикселя 12 мкм и NETD ≤25 мК, объективе с фокусным расстоянием 35 мм и относительным отверстием F/0.9, дополнена встроенным лазерным дальномером с дальностью измерения 1 000 м и точностью ±1 м. Форм-фактор — монокуляр: 388 г, длина 149 мм, ношение в руке или на ремне, готовность к наблюдению через секунды после включения. Расчёт по критерию Джонсона даёт обнаружение кабана на 1 167 м и лося на 2 917 м.

В основе тракта — неохлаждаемая микроболометрическая матрица, регистрирующая собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм). Каждый детектор матрицы — терморезистор, сопротивление которого меняется при нагреве падающим излучением; разница температур между участками сцены преобразуется в электрический сигнал и выводится на дисплей как тепловая картина. Неохлаждаемая твердотельная конструкция сенсора выходит на рабочую картинку через секунды после включения и рассчитана на ресурс порядка десятков тысяч часов непрерывной работы — в поле это готовность к наблюдению сразу, без ожидания.

Разрешение 384×288 в связке с шагом пикселя 12 мкм и фокусным расстоянием 35 мм задаёт мгновенное поле зрения одного детектора (IFOV) около 0,34 мрад: на дистанции 100 м один пиксель матрицы накрывает участок сцены около 3,4 см. Именно эта угловая детализация определяет, на какой дистанции силуэт зверя читается как тип объекта, а не как тёплое пятно. Цифровой зум укрупняет уже снятую матрицей картинку через интерполяцию и её исходную детализацию не меняет — уровень различимых деталей задаёт оптическое разрешение сенсора.

NETD (Noise Equivalent Temperature Difference) ≤25 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это системный параметр: в него входят сенсор, светосила объектива F/0.9 и алгоритмы обработки вместе. Практический смысл — раннее чтение слабоконтрастной сцены: прогретая за день опушка, остывающий след подранка, морось, зверь в подлеске на фоне нагретого грунта. В таких условиях разница температур между целью и фоном мала, и от чувствительности тракта зависит, будет ли силуэт выделен из фона.

Спектральная полоса 8–14 мкм соответствует пику собственного теплового излучения объектов при земных температурах (закон Вина): в ней излучает тело зверя и нагретые поверхности рельефа. Излучение этого диапазона проходит через атмосферную дымку, лёгкий дождь и туман. Частота кадров 50 Гц обновляет тепловой кадр 50 раз в секунду при панорамировании за движущимся зверем.

Паспортная дальность обнаружения по методике производителя — 1 800 м; это заводское измерение, отдельное от расчёта по критерию Джонсона, который используется ниже как основной источник рабочих дистанций.

Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 определяет, сколько излучения сцены доходит до матрицы. Световой поток на сенсор пропорционален 1/F², поэтому переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу на низкоконтрастной сцене, когда объект по температуре мало отличается от фона. Фокусное расстояние 35 мм вместе с шагом пикселя 12 мкм задаёт базовую кратность 3,3× и угловое поле зрения 7,5°×5,7°.

Линейное поле зрения на дистанции 100 м составляет 13,2×9,9 м: в кадр на этой дистанции целиком помещается группа кабанов на кормовом поле или ростовая фигура с запасом по сторонам; на 200 м полоса вдвое шире, на 50 м — вдвое уже. Поле 7,5° по горизонтали — рабочая ширина сектора для поиска по угодьям и для сопровождения движущегося объекта; цифровой зум в диапазоне 1,0–4,0× сужает этот сектор при укрупнении уже обнаруженного объекта для разглядывания деталей силуэта.

Удаление выходного зрачка 40 мм и выходной зрачок 6 мм вместе определяют удобство вкладки: полное поле изображения видно при смещении глаза относительно оптической оси, что позволяет быстро поймать картинку в очках, балаклаве или зимней шапке, из неудобной позы в засидке и на морозе в перчатках. Диоптрийная коррекция ±5D настраивает резкость окуляра под собственное зрение наблюдателя без очков — под маской очки под окуляром мешают быстрой вкладке, а коррекция самим окуляром эту зависимость снимает.

Расчётные дистанции ниже получены по классическому критерию Джонсона для фокусного расстояния 35 мм и шага пикселя 12 мкм; это расчёт, а не полевое обещание. Пороги критерия: обнаружение — критический размер цели занимает примерно 2 пикселя изображения, виден тёплый объект, но ещё не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения.

Для охоты на кабана это означает обнаружение тёплого силуэта на кормовом поле с расчётной дистанции 1 167 м и распознавание типа зверя с 292 м; косуля читается по типу с 273 м, лиса — со 146 м. Фактические дистанции в конкретном выезде зависят от теплового контраста цели с фоном, влажности и осадков.

Изображение выводится на AMOLED-дисплей 1 024×768 диагональю 0,39 дюйма. Разрешение дисплея заметно превышает разрешение сенсора 384×288, поэтому пиксельная структура матрицы на экране не проступает даже при цифровом зуме 4×, а меню и OSD прорисовываются чётко. Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик при панорамировании — при резком повороте камеры за движущимся зверем картинка сохраняет чёткость.

Семь цветовых палитр переводят тепловой сигнал в изображение под задачу: одна палитра удобна для общего ориентирования в сцене, другая выделяет самые тёплые точки для быстрого поиска, третья снижает утомление при долгом наблюдении из засидки. Режимы изображения Forest и Target — пресеты усиления, кривой контраста и шумоподавления: Forest рассчитан на равномерный тёплый фон леса и травы, Target — на выделение контраста объекта на сцене. Выбор пресета заменяет ручную подстройку при смене обстановки.

Встроенный лазерный дальномер измеряет дистанцию до 1 000 м с точностью ±1 м. Полупроводниковый излучатель с длиной волны 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе камеры и работает от того же элемента 18650, без отдельного блока и без роста габаритов. Паспортная дальность до 1 000 м относится к типу объекта и условиям заводских испытаний: результат конкретного замера определяется тем, какая доля посланного импульса вернулась в приёмник, а на эту долю влияют три независимых фактора — отражение от поверхности объекта, угол её наклона к лучу и состояние атмосферы на трассе.

Отражение от поверхности. Дальномер регистрирует ту часть излучения на длине волны 905 нм, которая вернулась от объекта в приёмник; слабый обратный сигнал сокращает достижимую дистанцию, а при недостаточном уровне замер не выдаётся. Механизмы потери сигнала различаются: вода, мокрый асфальт и тёмные покрытия поглощают часть излучения; гладкая поверхность отражает луч зеркально — мимо приёмника, если ось луча не совпадает с нормалью к поверхности; стекло пропускает бо́льшую часть излучения сквозь себя, и приёмник получает либо слабый возврат от самой поверхности, либо возврат от объекта за ней; некоторые матовые материалы рассеивают излучение во все стороны, и в приёмник попадает малая доля. Поэтому по воде, мокрой дороге и стеклу паспортная максимальная дальность может не достигаться. При этом матовая фактура сама по себе не означает слабый возврат: светлая матовая поверхность рассеивает излучение равномерно и даёт устойчивый сигнал в широком диапазоне углов. Видимый цвет результат тоже не определяет: восприятие «тёмного» относится к видимому спектру, а отражение того же материала на 905 нм может быть иным.

Угол поверхности. При наклонном падении луча часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается — тем заметнее, чем ближе отражение к зеркальному: по гладкой или глянцевой поверхности зеркальная составляющая при наклоне почти целиком проходит мимо приёмника. К требованию строго перпендикулярного наведения это не сводится: у поверхности с рассеянным отражением возврат распределён по широкому конусу углов, и наклон снижает сигнал плавно. Результат замера складывается из угла, материала и характера отражения вместе.

Возврат от атмосферы. Капли тумана и дождя и взвешенные частицы дымки рассеивают лазерное излучение на трассе: часть импульса теряется по пути к объекту и обратно, сигнал от нужной точки ослабевает, и модуль может не получить результат. Второй эффект — ложный возврат: плотная взвесь капель или частиц ближе к камере сама отражает часть импульса, и модуль способен принять этот более ранний возврат за сигнал цели, показав дистанцию до полосы тумана, а не до выбранного объекта. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси такого возврата не создаёт. Видимость объекта в тепловом канале сама по себе не гарантирует корректный лазерный замер: тепловое излучение в полосе 8–14 мкм проходит через дымку, тогда как импульс на 905 нм в тех же условиях рассеивается сильнее.

Точность ±1 м даёт стрелку дистанцию до обнаруженного зверя для последующей стрельбы с прицельной оптики — сценарий «нашёл камерой, измерил, стрелял с прицела». Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели: класс не разрешает взгляд в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику, а класс защиты корпуса не разрешает измерения в условиях, которые требует избегать предупреждение о работе с дальномерами в конце описания.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и работает в автоматическом и ручном режиме: автомат запускает калибровку по изменению условий без участия оператора, ручной запуск позволяет выбрать момент самостоятельно, например перед началом сопровождения зверя. Электронная стабилизация EIS (Electronic Image Stabilization) компенсирует дрожание рук — на кратностях с цифровым зумом и при наблюдении с рук без упора именно она удерживает картинку устойчивой. Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её: в густой растительности и на пёстром тепловом фоне маркер сразу указывает на контрастный силуэт, не дожидаясь, пока оператор найдёт его взглядом. AI-измерение дистанции классифицирует объект (человек, олень, кабан и другие) и по его угловому размеру с учётом табличного физического размера оценивает расстояние по изображению — без импульса подсветки, как дополнение к лазерному замеру.

Запись и документирование. Встроенная память — 32 ГБ. Встроенный микрофон пишет звук синхронно с видео для голосового комментирования наблюдений; запись с OSD сохраняет в кадре кратность, дистанцию и заряд батареи, фиксируя контекст вместе с изображением — на объём файла ни звук, ни OSD почти не влияют. Режим PiP (Picture-in-Picture) выводит врезку с увеличенным центром кадра поверх основного изображения в базовой кратности: детали объекта разглядываются без потери периферийного обзора за обстановкой. Локальный альбом и воспроизведение фото и видео на встроенном дисплее позволяют разобрать материал и отобрать кадры прямо в поле.

Навигация и коммуникация. Уведомления в реальном времени приходят в сопряжённое мобильное приложение — о факте съёмки, детектировании движения, низком заряде; это работает при дистанционном наблюдении с камерой на штативе и при совместной охоте с разделением ролей между наблюдателем и стрелком. Интерфейс меню и OSD доступен на нескольких языках без замены прошивки.

Питание — один Li-ion элемент формата 18650, аккумулятор входит в комплект. Паспортное время непрерывной работы от полного заряда — 10 ч; значение относится к заводским условиям измерения. Точка доступа, лазерный дальномер и видеозапись добавляют собственный расход к потреблению тепловизионного тракта на 50 Гц, поэтому автономность в режиме трансляции на смартфон с частыми замерами дистанции отличается от базового режима. Зарядка выполняется через разъём USB Type-C от внешнего источника питания.

USB Type-C служит единым разъёмом для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. Режим точки доступа: RikaNV Surok M35 LRF сама поднимает беспроводную сеть и подключает смартфон или планшет напрямую — связь с мобильным приложением, трансляция изображения и уведомления работают в удалённых угодьях вне зоны сотовой сети.

Рабочий диапазон температур — от −20 °C до +50 °C; нижняя граница определяет мороз, при котором камера остаётся исправным инструментом наблюдения на зимней охоте в средней полосе. Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса 388 г (±5 г) и габариты 149×52×86,5 мм определяют физику ношения: камера удерживается одной рукой при длительном наблюдении, размещается в нагрудном кармане или на ремне и быстро разворачивается при разведке местности и поиске по угодьям.

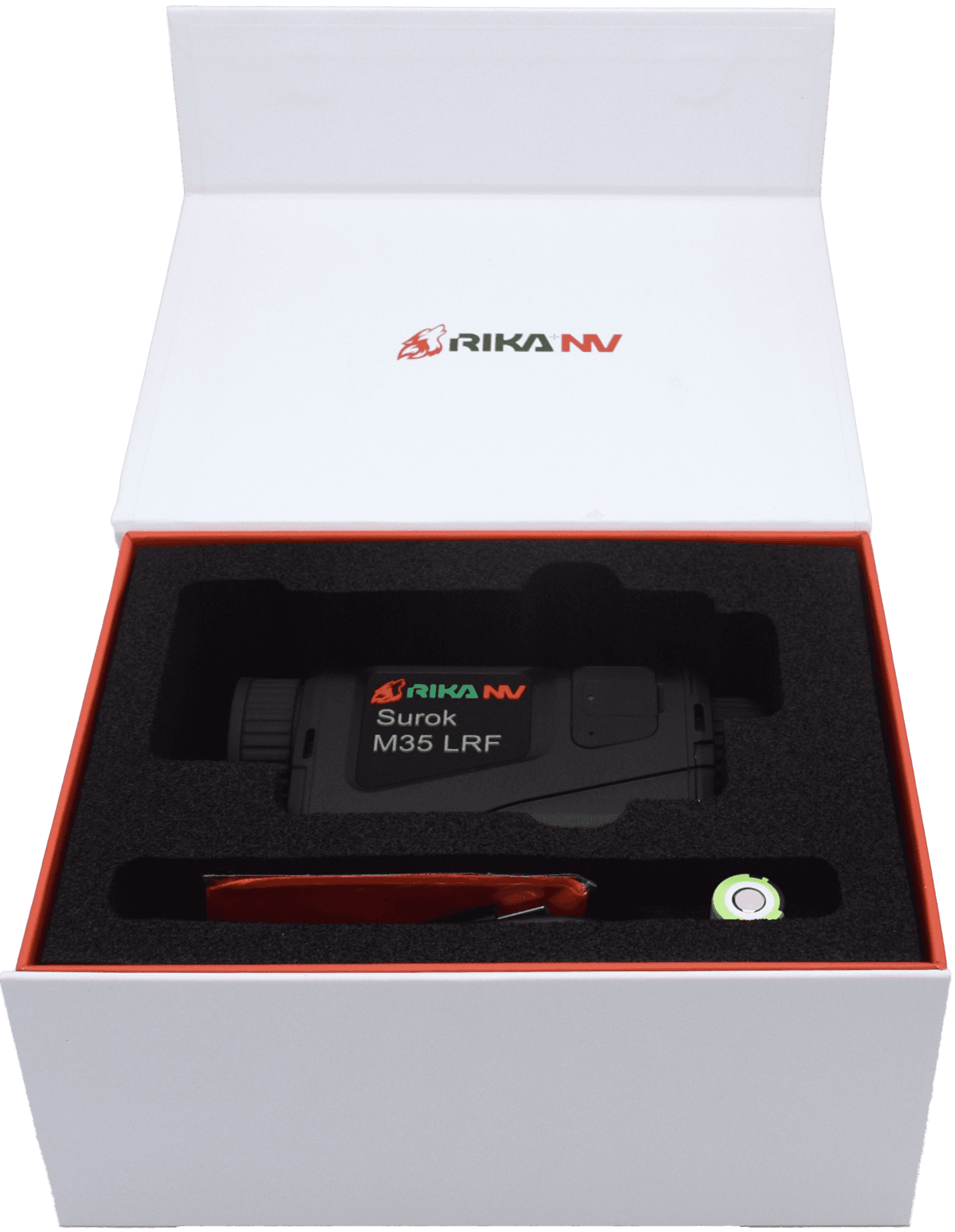

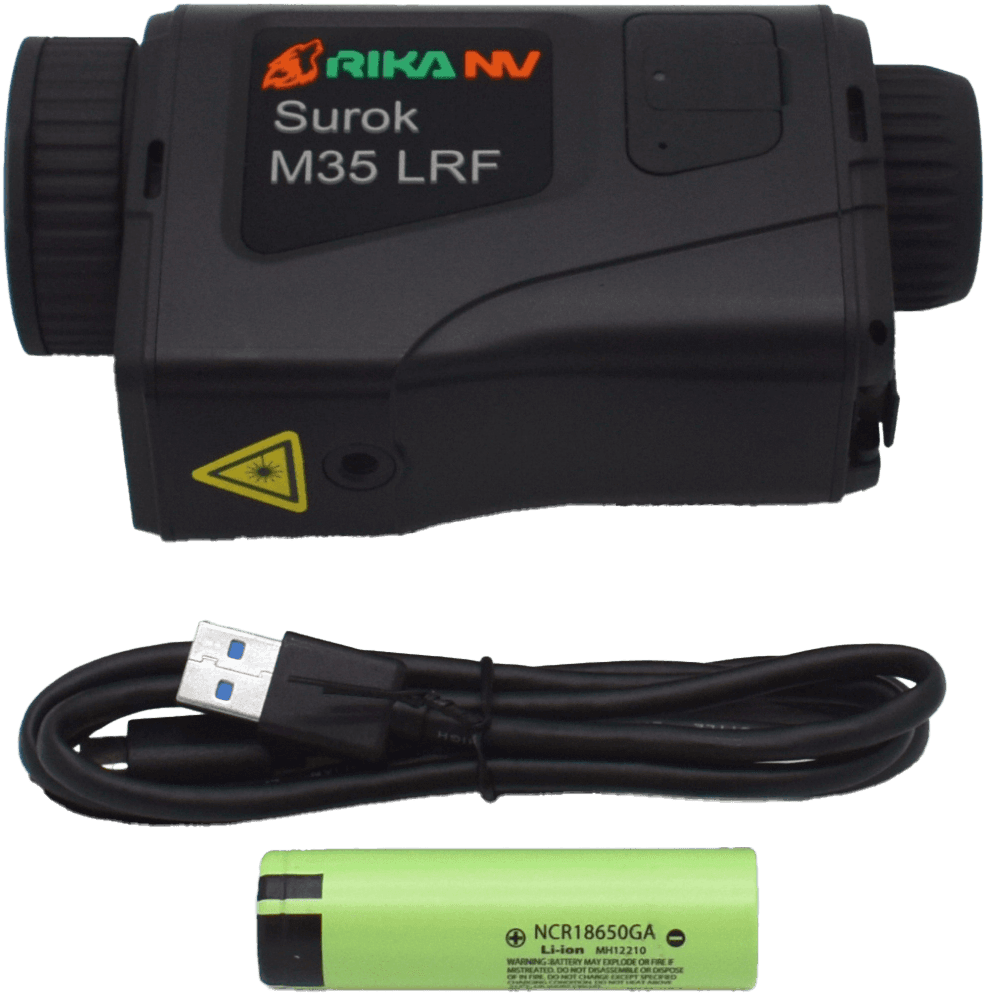

В комплект входят аккумулятор формата 18650 и USB-кабель, совместимый с разъёмом Type-C, — камера готова к зарядке и подключению к компьютеру сразу после распаковки.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Повреждение сенсора по этой причине не является гарантийным случаем: при обращении в сервисный центр факт засветки устанавливается однозначно — тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
