RikaNV Lesnik2 335L

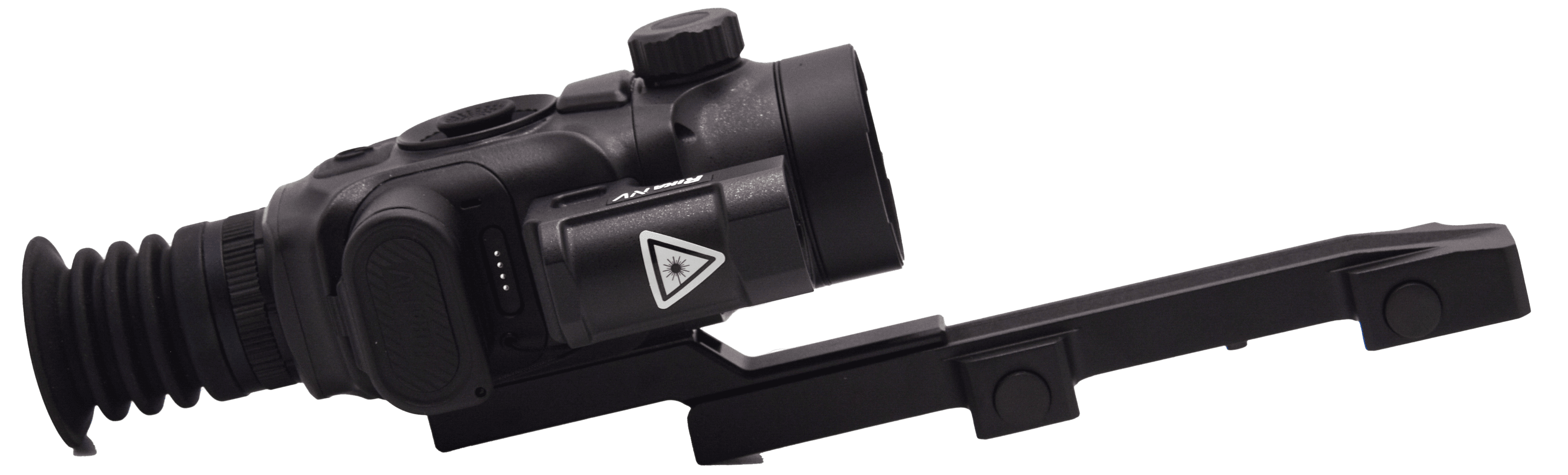

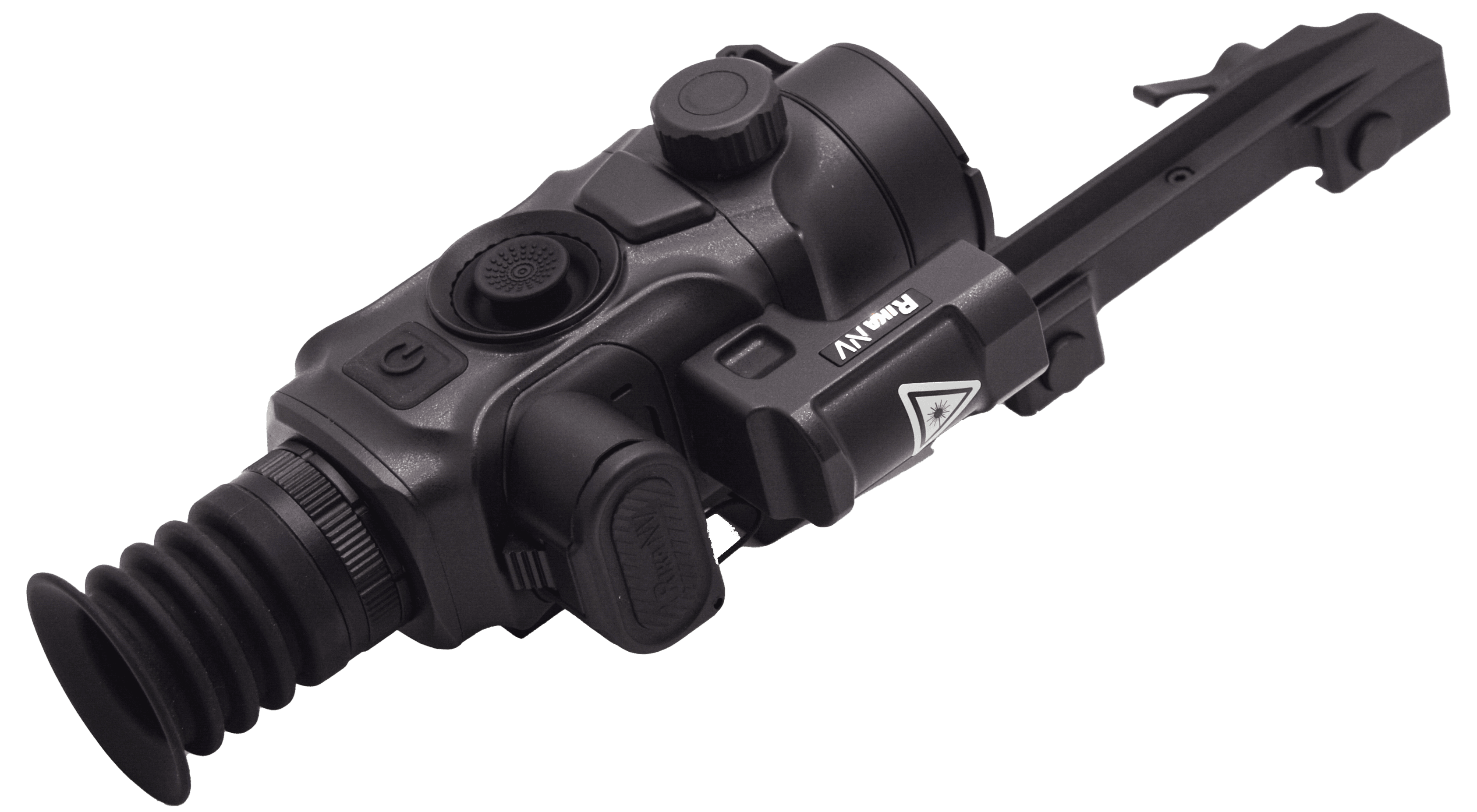

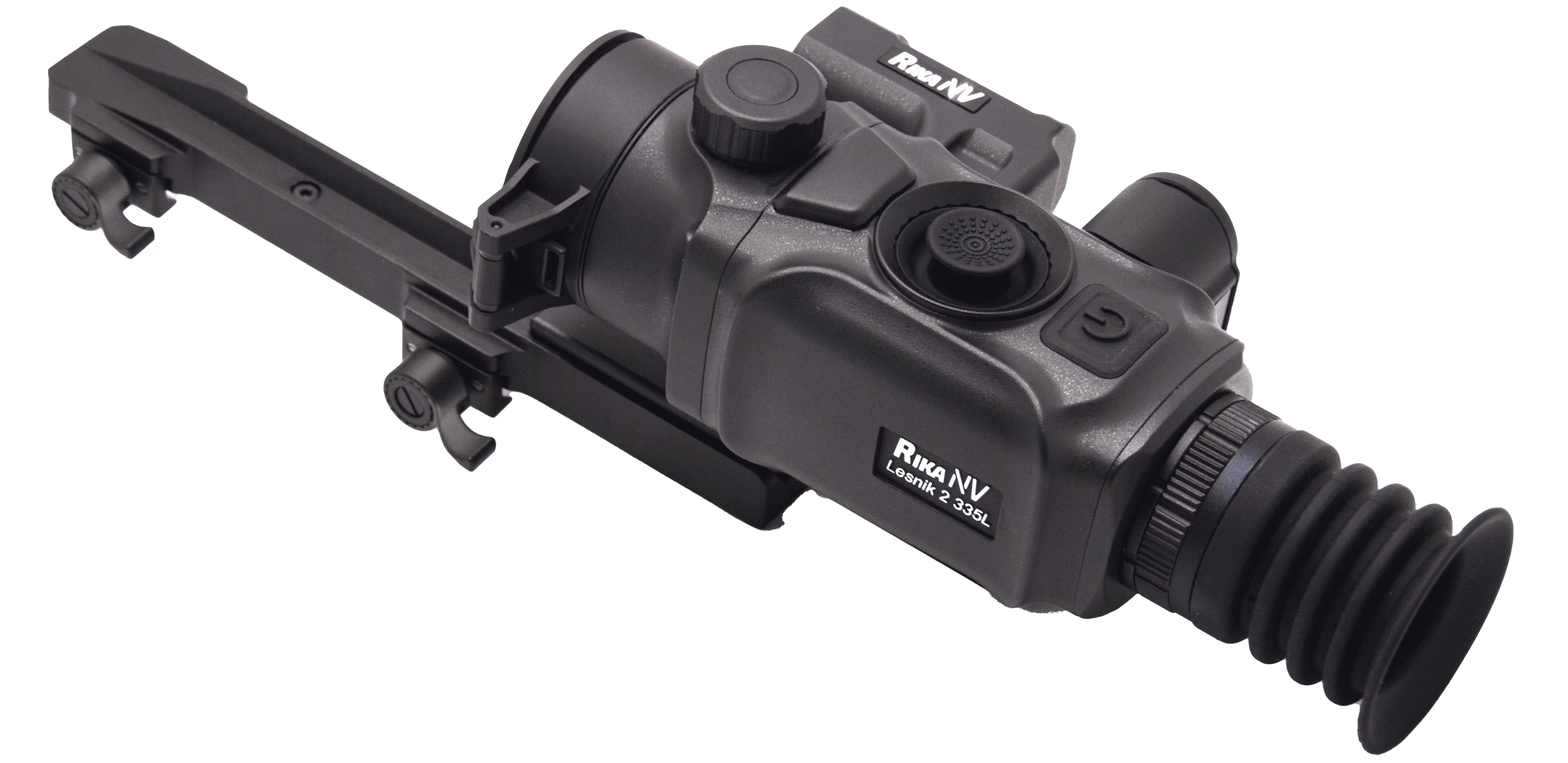

Тепловизионный прицел RikaNV на неохлаждаемой матрице 384×288 с шагом пикселя 12 мкм, германиевым объективом с фокусным расстоянием 35 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. RikaNV Lesnik2 335L рассчитан на поиск и стрельбу одной оптикой: NETD ≤18 мК и частота кадров 50 Гц обеспечивают чтение слабоконтрастной сцены и сопровождение движущегося зверя, стойкость к отдаче 6 000 Дж — сохранение пристрелки на крупных калибрах, рабочая температура от −20 °C до +50 °C, класс защиты IP67. Основные сценарии: ночная охота на кабана из засидки и с вышки, поиск по угодьям, добор подранка, стрельба в динамике на средних дистанциях.

Изображение строит неохлаждаемый микроболометр 384×288 с шагом пикселя 12 мкм, чувствительный в диапазоне LWIR (Long-Wave Infrared, 8–14 мкм). Матрица регистрирует собственное инфракрасное излучение объектов сцены: разница температур между телом зверя и фоном преобразуется в электрический сигнал, который после обработки выводится на дисплей в виде теплового силуэта. Полоса 8–14 мкм соответствует пику теплового излучения тел при земных температурах, поэтому в ней излучают и зверь, и остывающий след, и нагретый за день грунт; атмосферная дымка, лёгкий дождь и туман пропускают эту полосу заметно лучше видимого света.

Сенсор неохлаждаемого типа — массив терморезисторов, меняющих электрическое сопротивление под действием инфракрасного излучения. Ему не нужен выход на криогенную температуру: рабочая картинка появляется через секунды после включения, конструкция твердотельная, а ресурс матрицы исчисляется десятками тысяч часов непрерывной работы. В поле это означает готовность к наблюдению сразу после нажатия кнопки питания — на вышке, при подходе к кормовому полю или при быстром доборе подранка.

Разрешение 384×288 и шаг пикселя 12 мкм вместе с фокусным расстоянием объектива 35 мм задают угловой размер одного элемента изображения (IFOV, Instantaneous Field of View) около 0,34 мрад: на дистанции 100 м один пиксель матрицы соответствует участку сцены около 3,4 см. Именно эта величина определяет, на какой дистанции силуэт зверя раскладывается на различимые детали — постав головы, линию спины, ноги. Детализацию задаёт оптическое разрешение сенсора: цифровой зум укрупняет уже снятый кадр через интерполяцию и не добавляет к нему новых деталей.

Тепловая чувствительность тракта NETD (Noise Equivalent Temperature Difference) ≤18 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это системный параметр: в него входят матрица, светосбор объектива и алгоритмы обработки. Практический смысл — раннее чтение слабоконтрастной сцены: прогретая опушка после захода солнца, кабан на фоне нагретого грунта, остывающий след на снегу, лось в подлеске в морось. Чем меньше разница температур, при которой силуэт отделяется от фона, тем раньше зверь читается в условиях, где тепловой контраст выровнен погодой.

Частота кадров 50 Гц определяет поведение картинки при панорамировании: тепловой кадр обновляется 50 раз в секунду. Обновление кадра с этой частотой входит в расход энергии тракта и учтено в паспортном времени работы, приведённом в разделе о питании.

Паспортная дальность обнаружения 1 800 м — самостоятельное измерение производителя по его собственной методике. Публичные рабочие дистанции по типам целей задаёт отдельный расчёт по критерию Джонсона в следующем разделе; паспортное значение с ним не смешивается и как нижняя рабочая дистанция в реальных условиях не трактуется.

Объектив с фокусным расстоянием 35 мм выполнен из германия (Ge) — материала, принятого в высокоточной LWIR-оптике 8–14 мкм за высокий коэффициент пропускания в этой полосе и стабильность оптических свойств во всём диапазоне рабочих температур. Германиевая линза сохраняет фокусировку и пропускание при переходе с мороза в тёплую засидку и обратно.

Фокусное расстояние 35 мм в связке с шагом пикселя 12 мкм даёт базовую оптическую кратность 3,2× и угловое поле зрения 7,5°×5,6°. Базовая кратность в тепловизоре — отношение углового размера пикселя дисплея, видимого через окуляр, к мгновенному полю зрения сенсора, и величина 3,2× согласована с разрешением матрицы 384×288: картинка на базовой кратности показывает детализацию сенсора без выхода за его физический предел. Поле 7,5° по горизонтали — рабочая ширина сектора для поиска: при обходе угодий и осмотре кормового поля с вышки в кадр входит достаточный участок, чтобы вести движущегося зверя, не теряя его при проводке.

Линейное поле зрения на 100 м — 13,2×9,9 м. Это та же характеристика в применимой к дистанции форме: на 100 м в кадр целиком входит группа кабанов на поле или ростовая фигура с окружением, на 200 м полоса вдвое шире, на 50 м — вдвое уже. Цифровой зум 1–4× сужает поле пропорционально кратности: от базовых 3,2× картинка укрупняется до 12,8×, и на максимальной ступени сектор наблюдения в четыре раза уже базового. Зум используется для рассматривания уже обнаруженного объекта и точного прицеливания, а поиск ведётся на базовой кратности.

Удаление выходного зрачка 45 мм и выходной зрачок 6 мм вместе определяют скорость вкладки. Расстояние 45 мм от окуляра до глаза даёт запас при стрельбе с оружия, дающего отдачу до 6 000 Дж, а диаметр выходного пучка 6 мм допускает смещение глаза относительно оптической оси без потери полного поля — совмещение с осью происходит быстро из неудобной позы, в зимней одежде, в балаклаве или очках. Диоптрийная коррекция ±5D настраивает резкость окуляра под зрение стрелка без очков: под маской очки под окуляром не нужны, что ускоряет вкладку на морозе.

Публичные рабочие дистанции Lesnik2 335L — расчёт по критерию Джонсона для фокусного расстояния 35 мм и шага пикселя 12 мкм по формуле: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя). Три порога расчёта различаются числом пикселей, которое занимает критический размер цели на изображении. Обнаружение — примерно 2 пикселя изображения на высоту цели: на картинке заметен тёплый объект, но ещё не его тип и детали. Распознавание — примерно 8 пикселей: ясен тип объекта, кабан отличим от косули. Идентификация — примерно 16 пикселей: различимо достаточно деталей для уверенного определения конкретной цели.

Это расчётные величины по геометрии тракта «объектив — матрица», а не полевое обещание: фактическая дистанция в конкретной охоте зависит от теплового контраста цели с фоном, влажности, осадков и растительности между стрелком и зверем. Расчёт показывает соотношение дистанций между типами целей: кабан в холке 0,8 м обнаруживается как тёплый объект на дистанции 1 167 м, а как кабан читается с 292 м — это рабочая дистанция ночной стрельбы на кормовом поле и из засидки.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле, поэтому сетка и её цвет меняются в меню под задачу и под текущую палитру. В памяти хранится 7 прицельных сеток: тонкая точка для стрельбы на дальнюю дистанцию, открытый крест для быстрой стрельбы накоротке на загонной охоте, сетки с разметкой для оценки дистанции и упреждения по бегущему зверю. На практике под одну охоту используется одна-две сетки, а запас востребован при смене калибра или типа охоты.

Цвет марки выбирается из 5 вариантов — чёрный, белый, красный, зелёный, синий. Смысл выбора — контраст марки с палитрой изображения: на светлом фоне тёплых объектов читается тёмная или цветная марка, на тёмном — светлая или зелёная. Подбор цвета под палитру и освещённость сцены сохраняет чёткое прицеливание при переключении режима картинки в течение одной ночи.

Изображение выводится на AMOLED-дисплей диагональю 0,39 дюйма с разрешением 1 024×768 пикселей. AMOLED-матрица даёт высокий контраст: тёплый силуэт на чёрном фоне читается без подсветки фона, а быстрый отклик пикселей сохраняет чёткость при резком повороте прицела за движущимся зверем.

Разрешение дисплея 1 024×768 против разрешения сенсора 384×288 даёт запас по каждой оси: пиксельная структура матрицы при просмотре на базовой кратности не проявляется, при цифровом зуме до 4× интерполированная картинка выводится плавно, а меню, OSD и прицельная сетка прорисовываются тонкими линиями. Воспринимаемый размер картинки задают диагональ 0,39 дюйма вместе с увеличением окуляра — изображение в окуляре занимает полное поле зрения.

Тепловой сигнал выводится в одной из 6 цветовых палитр. Палитра подбирается под сцену: для ориентации и общего поиска — базовое отображение тёплых объектов светлым, для долгого наблюдения из засидки — инверсное, для быстрого поиска зверя в густой растительности — палитры, выделяющие самые тёплые точки кадра. Переключение палитры выполняется в меню без прерывания наблюдения, а цвет прицельной марки подбирается под выбранную палитру.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м. Излучатель работает на длине волны 905 нм — полупроводниковый лазер компактен и экономичен по питанию, поэтому измерительный канал размещён в корпусе прицела и питается от тех же элементов, без отдельного блока и без роста габаритов на оружии. Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели. Класс лазерной безопасности не разрешает смотреть в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не отменяет предупреждений о работе с дальномером; класс защиты корпуса IP67 также не разрешает измерения в условиях, которых требует избегать предупреждение в конце описания.

Паспортная дальность до 1 200 м относится к условиям и объекту паспортных испытаний. Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась от объекта в приёмник; время прохождения импульса переводится в дистанцию. Из этого принципа следуют три причины, по которым паспортный максимум не гарантируется на любой поверхности и при любой погоде: отражающая способность объекта, угол падения луча на поверхность и состояние атмосферы между прицелом и объектом.

Первая причина — отражение от объекта. Дистанция измерения определяется силой обратного сигнала: слабый возврат сокращает достижимую дальность или приводит к отсутствию результата. Поверхность ослабляет возврат по-разному. Часть излучения поглощается материалом; часть рассеивается во все стороны, и в приёмник попадает лишь малая доля; гладкая поверхность отражает зеркально, и при наклонном падении пучок уходит мимо приёмника; прозрачная поверхность пропускает излучение сквозь себя. Проблемные объекты для замера — вода, мокрый асфальт, стекло, тёмные покрытия и некоторые матовые материалы: по воде и мокрой дороге паспортная дальность может не достигаться, по стеклу возврат возможен как от самой поверхности, так и от объекта за ней, и результат относится к тому из них, чей сигнал оказался достаточным. Матовость сама по себе плохим отражателем не делает: светлая матовая поверхность даёт устойчивый рассеянный возврат. Видимый тёмный цвет также не доказывает слабое отражение на длине волны 905 нм — отражение в ближнем инфракрасном диапазоне определяется свойствами материала на этой длине волны, а не его окраской для глаза.

Вторая причина — угол поверхности. При наклонном попадании луча значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается; сильнее всего это проявляется на гладких и зеркальных поверхностях, где отражение направленное. Это не сводится к правилу «замер работает только строго перпендикулярно»: шероховатая поверхность рассеивает излучение во все стороны и возвращает часть сигнала при наклонном падении, поэтому результат зависит одновременно от угла, материала и характера отражения.

Третья причина — возврат от атмосферы. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение: сигнал от нужного объекта ослабляется на пути туда и обратно, и модуль может не получить результат. Кроме того, капли и частицы сами дают возврат с более близкой дистанции, и модуль может принять его за сигнал цели — тогда на дисплее выводится расстояние не до выбранного объекта, а до полосы взвеси перед ним. Здесь важна разница между влажным воздухом и взвешенными каплями: влажность как таковая ложного возврата не создаёт, отражают именно капли и частицы. Видимость объекта через оптику или на тепловом изображении корректный замер не гарантирует: тепловой канал регистрирует излучение объекта в полосе 8–14 мкм, а дальномер зависит от возврата собственного импульса на 905 нм, и туман, прозрачный для теплового силуэта зверя, для лазерного импульса остаётся рассеивающей средой.

Точность ±1 м напрямую работает на баллистический калькулятор: при измерении дистанции до кабана на поле или косули на опушке измеренная дистанция входит в расчёт вертикальной поправки. Замер по кнопке даёт дистанцию без выхода из прицеливания.

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и посадку крепежа на всём ресурсе выстрелов. Штатное крепление Picatinny Rail ставит прицел на типовую планку ствольной коробки без переходников; жёсткость посадки кронштейна — условие сохранения пристрелки при отдаче. Ручная пристрелка приводит марку к точке попадания пошаговой юстировкой в меню, а 5 профилей пристрелки хранят независимые настройки под разные стволы, калибры и типы патронов — летний и зимний боеприпас, штатный и пристрелочный патрон; при выборе профиля марка сразу встаёт в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания, снимая ручной пересчёт при стрельбе на средние дистанции.

Прицеливание в динамике. Режим PiP (Picture-in-Picture) выводит врезку с увеличенным изображением зоны прицельной марки поверх основного кадра, который остаётся на рабочей кратности: прицеливание идёт с точностью приближения, а периферия кадра продолжает показывать обстановку — положение остальных зверей в группе и направление их движения. Функция Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её: при поиске в густом подлеске и на пёстром тепловом фоне маркер сразу указывает на контрастный силуэт.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы через механический затвор: кадр кратко замирает со звуковым щелчком, после чего однородность картинки восстанавливается. Калибровка выполняется по расписанию автоматически либо по ручному запуску — например, перед выстрелом, чтобы затвор не сработал в момент прицеливания.

Запись и документирование. RAV (Recoil-Activated Video) запускает видеозапись по импульсу выстрела, зафиксированному акселерометром прицела: запись захватывает момент выстрела вместе с предысторией без нажатия кнопки — для разбора промаха, анализа техники стрельбы и подтверждения этичности добора. Запись ведётся с наложением OSD — прицельные данные, кратность, дистанция, заряд батареи сохраняются в кадре вместе с изображением, встроенный микрофон пишет звук синхронно с видео, и ни OSD, ни аудио заметно не увеличивают объём файла. Встроенная память — 64 ГБ. Локальный альбом упорядочивает снятое, а воспроизведение фото и видео на дисплее прицела позволяет разобрать материал прямо в поле. Интерфейс меню и OSD доступен на русском и английском языках.

Прицел питается от двух элементов формата Li-ion 18650, паспортное время непрерывной работы от полного заряда — 18 ч при условиях измерения производителя. Стандартный формат 18650 означает, что запасная пара элементов переносится в кармане и устанавливается в поле — на всю ночь в засидке и на следующий выезд.

Защита от переполюсовки блокирует подачу тока при неправильной ориентации элемента: замена батарей ночью, в перчатках и на морозе не ведёт к повреждению электроники, ошибка установки исправляется переворотом элемента.

Режим точки доступа поднимает собственную WiFi-сеть прицела: смартфон или планшет подключается к нему напрямую в удалённых угодьях вне зоны сотовой сети, для работы с мобильным приложением, просмотра отснятого и трансляции изображения напарнику. Штатный магнитный интерфейсный кабель передаёт данные на компьютер через герметичный магнитный разъём: коннектор совмещается одним касанием и отсоединяется при случайном зацепе, оставляя корпус и разъём целыми.

Рабочая температура от −20 °C до +50 °C — диапазон, в котором RikaNV Lesnik2 335L сохраняет заявленные характеристики в сборе. Для зимней охоты в средней полосе определяющей является нижняя граница −20 °C: прицел остаётся инструментом наблюдения и стрельбы в ночной мороз на вышке и при обходе угодий. Класс защиты IP67 означает полную пылезащищённость и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса 628 г при габаритах 188×103,5×72 мм — параметр развесовки оружия: прицел на планке Picatinny смещает баланс карабина к ствольной коробке, и эта величина учитывается при стрельбе с руки и с упора. Длина 188 мм допускает установку на коротких ресиверах с сохранением вкладки на удалении выходного зрачка 45 мм.

В комплект входят планка Picatinny Rail, наглазник и магнитный кабель передачи данных. Планка обеспечивает установку на оружие сразу после распаковки, наглазник закрывает окуляр от бокового света и скрывает свечение дисплея в ночной засидке, магнитный кабель совместим с разъёмом прицела и готов к переносу записей на компьютер.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены, а объектив фокусирует излучение солнца или дуги на матрице независимо от того, включён прицел или нет. Сфокусированное излучение создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
