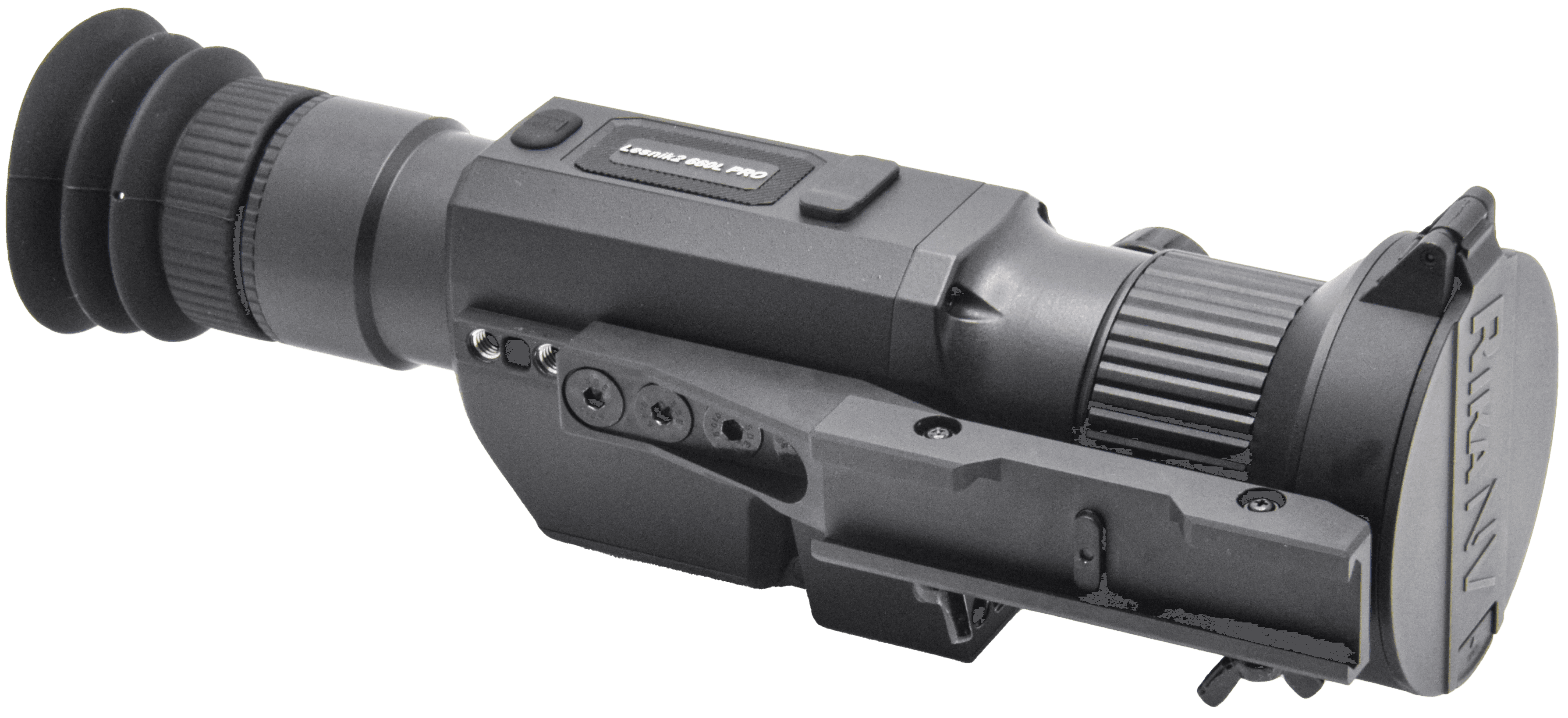

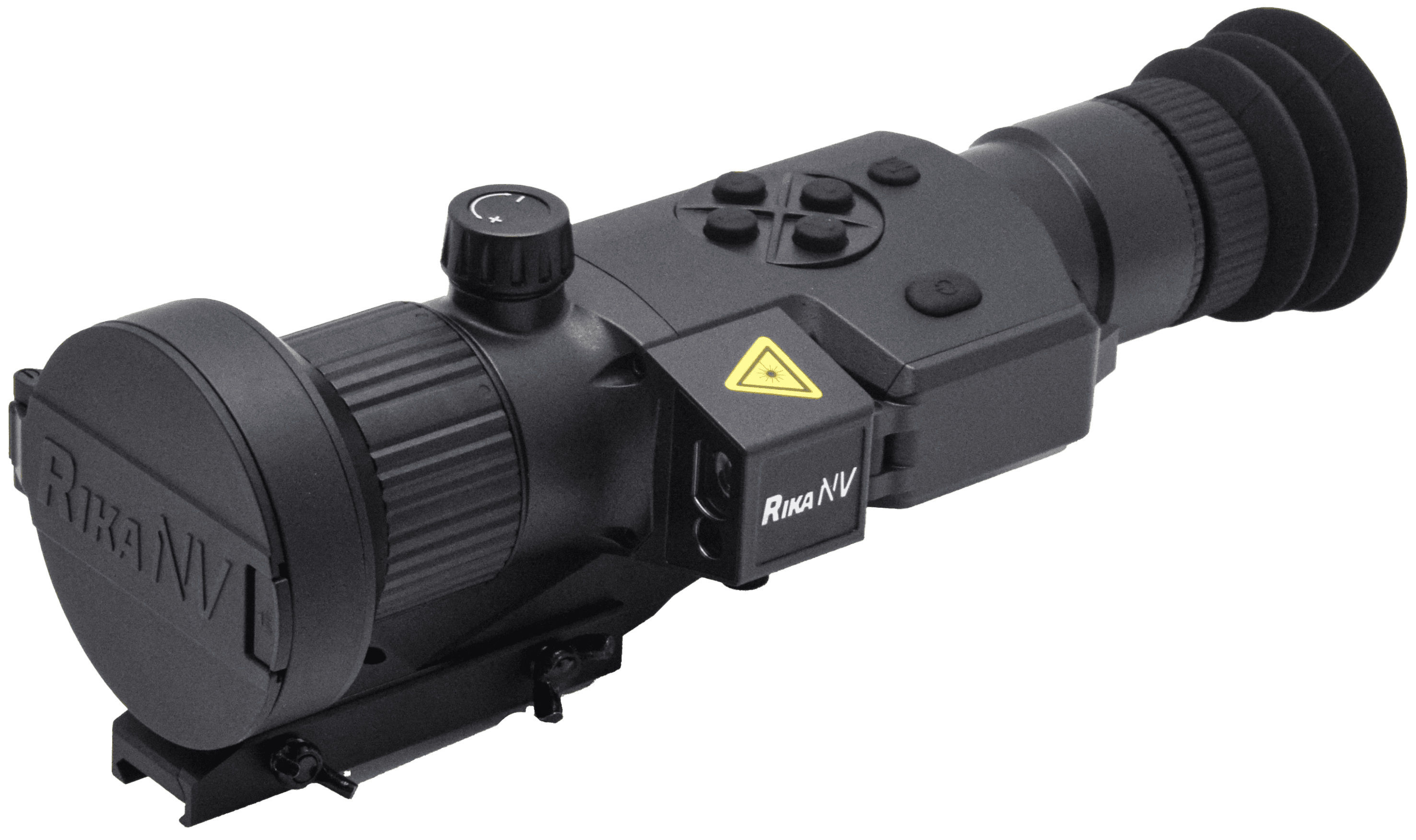

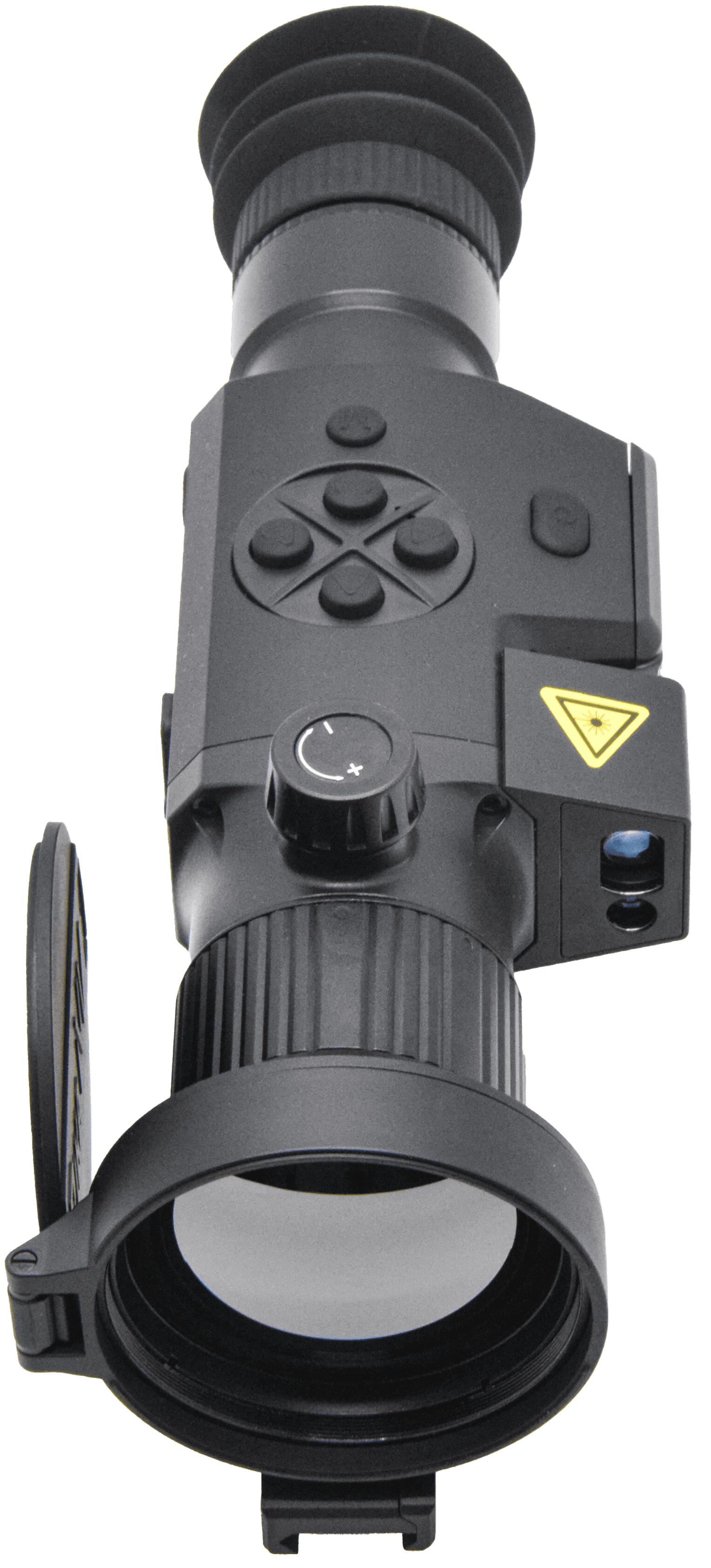

RikaNV Lesnik2 360L PRO

Тепловизионный прицел RikaNV Lesnik2 360L PRO на неохлаждаемой матрице 384×288 с шагом пикселя 12 мкм, NETD ≤18 мК, двухфокусным германиевым объективом 20/60 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. Два оптических канала дают базовую кратность 2,5× для поиска по угодьям и 7,5× для работы по обнаруженному зверю; стойкость к отдаче 6 000 Дж, класс защиты IP67 и два элемента 18650 с паспортным временем работы 12 ч определяют его как ночную оптику для охоты на кабана, засидки и добора подранка при морозе до −20 °C.

Тепловизионный тракт построен на неохлаждаемом микроболометре 384×288 с шагом пикселя 12 мкм и тепловой чувствительностью NETD ≤18 мК. Микроболометрическая матрица регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (Long-Wave Infrared, 8–14 мкм): изменение температуры сцены меняет сопротивление терморезисторов, сигнал считывается, выравнивается и выводится на дисплей в виде теплового изображения. Сцена читается по разнице температур в полной темноте, независимо от внешнего освещения.

Неохлаждаемый сенсор — это твердотельный массив терморезисторов без криогенной системы: он выходит на рабочую картинку через секунды после включения. В засидке или на вышке это означает, что прицел включается по факту появления зверя, а не заранее, и время до готовности не расходует ни батарею, ни момент.

Разрешение 384×288 и шаг пикселя 12 мкм вместе с фокусным расстоянием объектива задают угловой размер видимой детали — IFOV (Instantaneous Field of View, мгновенное поле зрения). На канале 60 мм IFOV составляет 0,2 мрад: один пиксель изображения покрывает деталь около 2 см на дистанции 100 м, что позволяет читать положение головы и корпуса зверя, а не только тёплое пятно. На широком канале 20 мм угловой размер детали втрое крупнее, и его задача — обнаружение и сопровождение, а не детализация. Детализацию картинки задаёт именно оптическое разрешение матрицы: цифровой зум 1–4× укрупняет уже снятый кадр через интерполяцию и исходный уровень детализации сохраняет, а не повышает.

NETD (Noise Equivalent Temperature Difference — эквивалентная шуму разность температур) ≤18 мК характеризует чувствительность всего тракта — сенсора, объектива и алгоритмов обработки вместе. Практический смысл значения — раннее чтение слабоконтрастной сцены: кабан на фоне прогретого за день грунта, остывающий след на снегу, где разница температур между зверем и фоном измеряется долями градуса. Спектральный диапазон 8–14 мкм соответствует пику теплового излучения тел при земных температурах (закон Вина).

Частота кадров 50 Гц обновляет тепловой кадр каждые 20 мс. Частота обновления входит в электропотребление тракта и учитывается в паспортном времени работы.

Паспортная дальность обнаружения производителя — 1 000 м / 3 000 м для двух оптических каналов; это заводское измерение по собственной методике, отдельное от расчёта по критерию Джонсона, который приводится ниже как основной публичный ориентир рабочих дистанций.

Объектив RikaNV Lesnik2 360L PRO — двухфокусный, с фокусными расстояниями 20 мм и 60 мм, линзы из германия (Ge). Германий — стандарт высокоточной LWIR-оптики диапазона 8–14 мкм: высокий коэффициент пропускания в этой полосе и стабильные оптические свойства во всём рабочем диапазоне температур, от летнего зноя до зимнего мороза, без ухода фокуса и падения контраста при перепаде температур между тёплым домом и полем.

Фокусное расстояние вместе с шагом пикселя 12 мкм задаёт базовую кратность и поле зрения каждого канала. Канал 20 мм даёт кратность 2,5× и поле зрения 13,1°×9,8° — 23,0×17,3 м на дистанции 100 м: в кадр целиком входит стадо кабанов на кормовом поле или опушка с несколькими выходами зверя, и именно этот канал служит для поиска по угодьям и первичного обнаружения. Канал 60 мм даёт 7,5× и поле 4,4°×3,3° — 7,7×5,8 м на 100 м: кадр сужается до одной цели с деталями силуэта, и на этом канале выполняется распознавание и прицеливание. Линейное поле зрения масштабируется с дистанцией линейно: на 200 м полоса вдвое шире, на 50 м — вдвое уже.

Цифровой зум 1–4× работает поверх каждого оптического канала: на канале 60 мм максимальная ступень даёт 30× с полем зрения, сужающимся в четыре раза относительно базового, на канале 20 мм — 10×. Переход между оптическими каналами меняет фокус физически и сохраняет разрешение сенсора полностью, тогда как ступень цифрового зума укрупняет фрагмент уже снятого кадра.

Удаление выходного зрачка 50 мм и выходной зрачок 6 мм определяют удобство вкладки. Глаз находит полную картинку с расстояния 50 мм от окуляра, что даёт запас между надбровной дугой и окуляром при отдаче, а пучок диаметром 6 мм допускает смещение зрачка относительно оптической оси без потери поля — в зимней одежде, в балаклаве, из неудобной позы с колена или с вышки. Диоптрийная коррекция −5…+5 дптр настраивает резкость под собственное зрение прямо в окуляре.

Расчётные дальности приведены для основного канала с фокусным расстоянием 60 мм и шага пикселя 12 мкм по классическому критерию Джонсона. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: виден тёплый объект, но ещё не его тип и детали. Распознавание — ясен тип объекта: кабан отличим от косули. Идентификация — различимо достаточно деталей для уверенного определения: пол, возраст, положение корпуса. Это расчёт по геометрии тракта, а не полевое обещание: фактические дистанции зависят от контраста цели с фоном, влажности и осадков.

Для охоты на кабана расчёт означает: тёплый силуэт в поле зрения появляется на 2 000 м, тип зверя читается с 500 м, а конкретное животное в стаде различимо с 250 м. Канал 20 мм с втрое более широким IFOV служит для поиска и первичного обнаружения; расчёт дальностей относится к каналу 60 мм.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле. Отсюда гибкость: в памяти хранится 8 прицельных сеток разной конфигурации, и для дальней стрельбы с упора, быстрого выстрела накоротке и измерения упреждения по угловым делениям выбирается своя разметка, а переход между ними выполняется в меню.

Цвет марки переключается между пятью вариантами — чёрным, белым, красным, зелёным и синим — и подбирается под текущую тепловую палитру. На светлом фоне палитры с тёмными тёплыми объектами марка ставится зелёной или белой, на тёмном фоне с белыми силуэтами — красной или зелёной, чтобы перекрестие оставалось контрастным на теле зверя и не терялось в тепловом пятне.

Изображение выводится на AMOLED-дисплей 2560×2560 с диагональю 1,03 дюйма. Органическая матрица даёт глубокий чёрный на тёмных участках тепловой сцены и быстрый отклик пикселя, поэтому силуэт зверя на холодном фоне сохраняет чёткие края при резкой проводке ствола за движущейся целью.

Разрешение дисплея многократно превышает разрешение сенсора 384×288: на каждый пиксель матрицы приходится несколько пикселей экрана. Запас расходуется на цифровой зум до 4×, при котором пиксельная структура кадра остаётся сглаженной, и на прорисовку тонких линий прицельной сетки, меню и OSD (On-Screen Display — служебная информация поверх кадра) без ступенчатости.

Семь цветовых палитр переводят тепловой сигнал в изображение под задачу сцены: палитры с выделением тёплых участков ускоряют поиск зверя в кустарнике, инверсные варианты снижают утомление глаза при многочасовом наблюдении с вышки, многоградационные раскрывают структуру сцены с большим числом температурных переходов — ручей, прогретая тропа, свежее лёжбище.

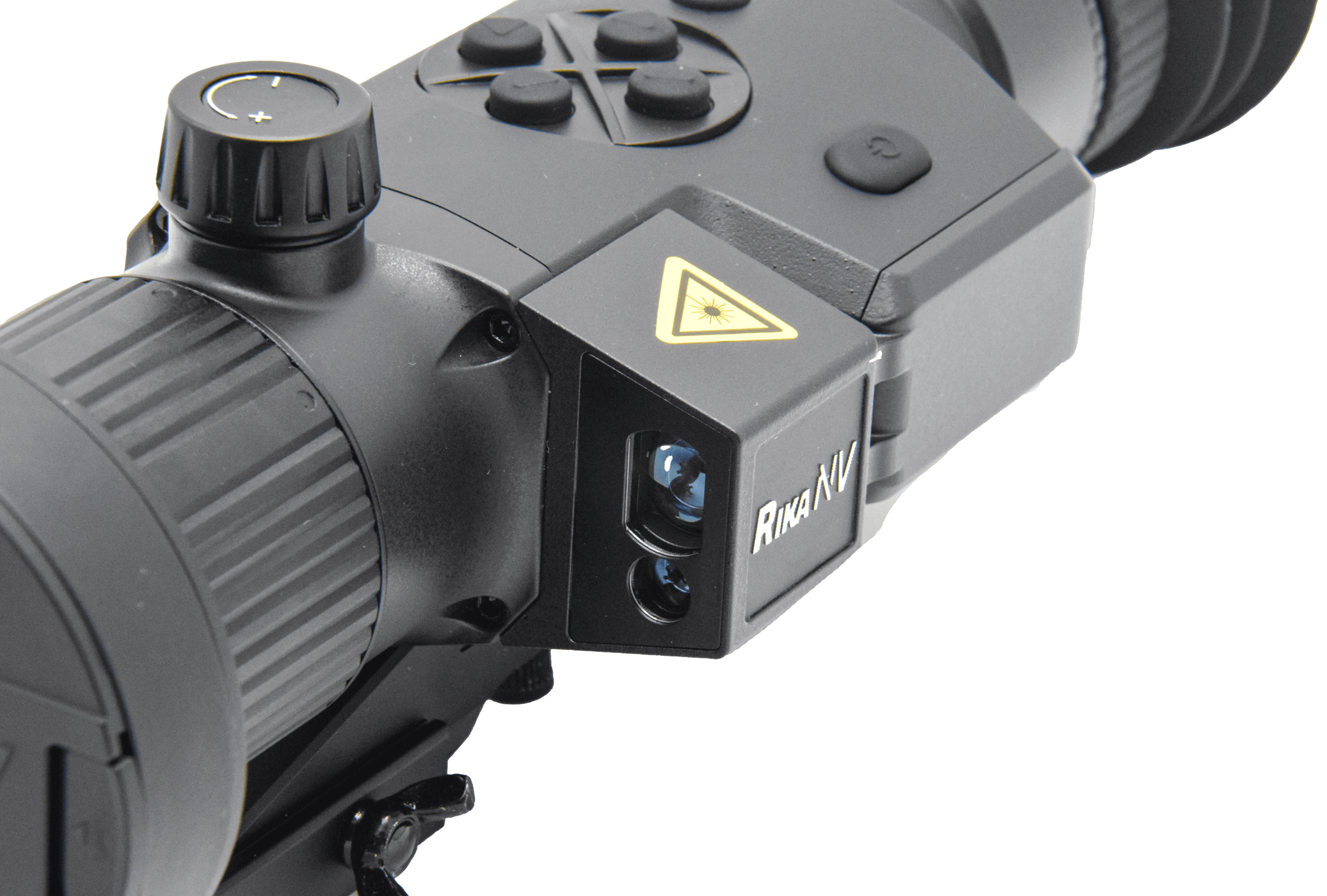

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м. Излучатель — полупроводниковый лазер с длиной волны 905 нм: компактный и экономичный по питанию, за счёт чего измерительный канал размещён внутри корпуса прицела и питается от тех же элементов 18650, не добавляя на оружии отдельного блока и не меняя габаритов.

Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели. Класс присваивается по мощности и длительности импульса, расходимости луча и условиям доступа к излучению; он не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не отменяет предупреждений о работе с дальномером в конце описания. Степень защиты корпуса IP67 также не расширяет условия штатных измерений: замеры в условиях, которые исключает предупреждение, остаются исключёнными.

Точность ±1 м на 100 м — паспортное значение замера. Баллистический калькулятор использует измеренную дистанцию; погрешность замера остаётся погрешностью входной дистанции для расчёта поправки.

Дальность до 1 200 м — верхняя граница для условий и типа объекта паспортных испытаний. Дальномер вычисляет дистанцию по времени возврата той части посланного импульса, которая вернулась в приёмник, поэтому достижимая дистанция в конкретном замере определяется силой обратного сигнала. Три механизма ослабляют его.

Отражение от объекта. Слабый обратный сигнал сокращает достижимую дистанцию либо оставляет замер без результата. Вода и мокрый асфальт отражают излучение зеркально, мимо приёмника, и частично поглощают его; тёмные покрытия и некоторые матовые материалы поглощают энергию или рассеивают её во все стороны, так что до приёмника доходит малая доля; стекло пропускает излучение сквозь себя — возврат приходит либо от самой поверхности, либо от объекта за ней, и показанное расстояние может относиться не к тому, на что наведена марка. По воде, мокрой дороге и стеклу паспортная максимальная дальность может не достигаться. Матовость сама по себе не делает поверхность плохой целью: светлая матовая поверхность даёт устойчивый рассеянный возврат, часть которого попадает в приёмник при любом положении луча. Видимый цвет тоже не определяет результат: длина волны 905 нм лежит вне видимого спектра, и отражение материала на ней может отличаться от того, каким он выглядит для глаза.

Угол поверхности. При наклонном падении луча на гладкую или зеркальную поверхность значительная часть отражённой энергии уходит в сторону от приёмника: обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно» — рассеивающая поверхность возвращает часть энергии при наклонном падении, и итог зависит от материала и характера отражения вместе с углом.

Возврат от атмосферы. Капли тумана, дождя и аэрозольные частицы дымки рассеивают излучение на пути к объекту и обратно, ослабляя сигнал от него. Модуль может не получить результат либо принять более близкий возврат от взвешенных капель или частиц за сигнал объекта и показать расстояние не до выбранного объекта. Речь именно о взвешенных каплях и частицах: влажный воздух сам по себе такого возврата не создаёт. Видимость объекта через оптику или на тепловом изображении не гарантирует корректный лазерный замер — тепловой канал регистрирует собственное излучение объекта, а дальномер зависит от возврата своего импульса через ту же взвесь.

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при котором сохраняются пристрелка, целостность матрицы и крепёж на протяжении всего ресурса выстрелов вместе с оружием. Прицел устанавливается на планку Picatinny Rail напрямую, без переходника; жёсткость посадки кронштейна на планку определяет сохранение точки попадания от выстрела к выстрелу. Ручная пристрелка ведётся пошаговой юстировкой марки к точке фактического попадания, а 5 независимых профилей хранят отдельные настройки под разные стволы, калибры и боеприпасы — например, летний и зимний патрон одного карабина; при смене профиля марка сразу встаёт в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания, что связывает дальномер и марку в единый цикл «измерил — получил поправку — выстрелил». PiP (Picture-in-Picture — картинка в картинке) выводит увеличенную врезку зоны прицельной марки поверх кадра в рабочей кратности: прицеливание идёт с точностью приближения, а периферия кадра остаётся под контролем — существенно при стрельбе по выходящему из стада кабану.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction — коррекция неоднородности матрицы) выполняется двумя способами: по механическому затвору с короткой паузой кадра и по закрытой крышке объектива — вариант для полной тишины на засидке, когда щелчок затвора нежелателен. Алгоритм TSR (Thermal Scene Reconstruction — реконструкция тепловой сцены) распознаёт тип сцены и подбирает под него фильтрацию, контраст и шумоподавление, поэтому при выходе из густого ельника на открытое поле картинка остаётся читаемой без ручной подстройки. Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её — в густом подлеске и на пёстром тепловом фоне маркер указывает на зверя раньше, чем глаз находит его в рельефе сцены. Защита от засветки программно детектирует локальный пересвет в кадре и снижает чувствительность затронутых пикселей; она уменьшает риск случайного повреждения при наведении на яркий источник, но запрета из раздела «Меры безопасности» не отменяет.

Запись и документирование. RAV (Recoil-Activated Video — запись, активируемая отдачей) запускает видеозапись по импульсу выстрела с акселерометра: момент выстрела сохраняется вместе с предысторией без нажатия кнопки, что даёт материал для разбора промаха и подтверждения добора. Запись ведётся с наложением OSD — кратность, азимут, дистанция, заряд батареи сохраняются в кадре вместе с контекстом выстрела; встроенный микрофон пишет звук синхронно с видео, и голосовой комментарий в поле ложится прямо в файл. Встроенная память 64 ГБ хранит фото и видео. Просмотр и сортировка снятого выполняются в локальном альбоме на дисплее прицела прямо в поле.

Навигация и интерфейс. Азимут по встроенному магнитометру выводится в OSD и фиксирует направление на зверя в момент обнаружения — для координации с напарниками и для отметки направления ухода подранка. Меню и OSD доступны на русском и английском языках.

Прицел питается от двух съёмных элементов Li-ion 18650, паспортное время непрерывной работы — 12 ч. Паспортное значение относится к условиям заводского замера; активная точка доступа, видеозапись и работа дальномера добавляют расход к базовому режиму наблюдения.

Съёмный формат 18650 допускает замену комплекта на запасной в поле, в том числе на морозе, и продолжение охоты без поиска источника подзарядки. Защита от переполюсовки блокирует подачу тока при неверной ориентации элемента, что исключает повреждение электроники при смене батарей в темноте и в перчатках. Подзарядка выполняется через разъём USB Type-C от внешнего источника.

Разъём USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. Режим точки доступа поднимает собственную Wi-Fi-сеть прицела и подключает к ней смартфон напрямую — связь с мобильным приложением, трансляция изображения и перенос материалов доступны в удалённых угодьях вне зоны сотовой сети. Активная точка доступа добавляет расход к базовому энергопотреблению.

Рабочий диапазон температур RikaNV Lesnik2 360L PRO — от −20 °C до +50 °C. Нижняя граница определяет мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы: зимняя охота в средней полосе на кормовых полях и загонная охота в морозный день входят в рабочий конверт. Германиевая оптика сохраняет свойства во всём диапазоне, а съёмные элементы 18650 позволяют держать запасной комплект в тепле под курткой.

Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты корпуса не отменяет предупреждений о работе с дальномером.

Масса 1 085 г при габаритах 295×102,7×78,1 мм — параметр развесовки оружия: длина 295 мм требует соответствующего участка планки Picatinny, а масса с двумя элементами питания учитывается в балансе карабина при стрельбе с руки и с упора.

В комплект входят планка Picatinny Rail, наглазник и сумка. Планка даёт готовую посадку на оружие сразу после распаковки; наглазник закрывает свечение дисплея сбоку и задаёт положение глаза относительно окуляра при вкладке. USB-кабель совместим с разъёмом Type-C и сразу готов для зарядки и подключения к компьютеру. Сумка служит для переноски и хранения между выездами.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив фокусирует излучение на матрицу независимо от того, включён прицел или нет.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или сварочной дуги создаёт на пикселях локальную тепловую нагрузку на порядки выше рабочей; перегрев необратимо разрушает терморезисторы, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой NUC, ни ремонтом.

Повреждение сенсора по причине засветки не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск случайного повреждения, но запрета не отменяет.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
