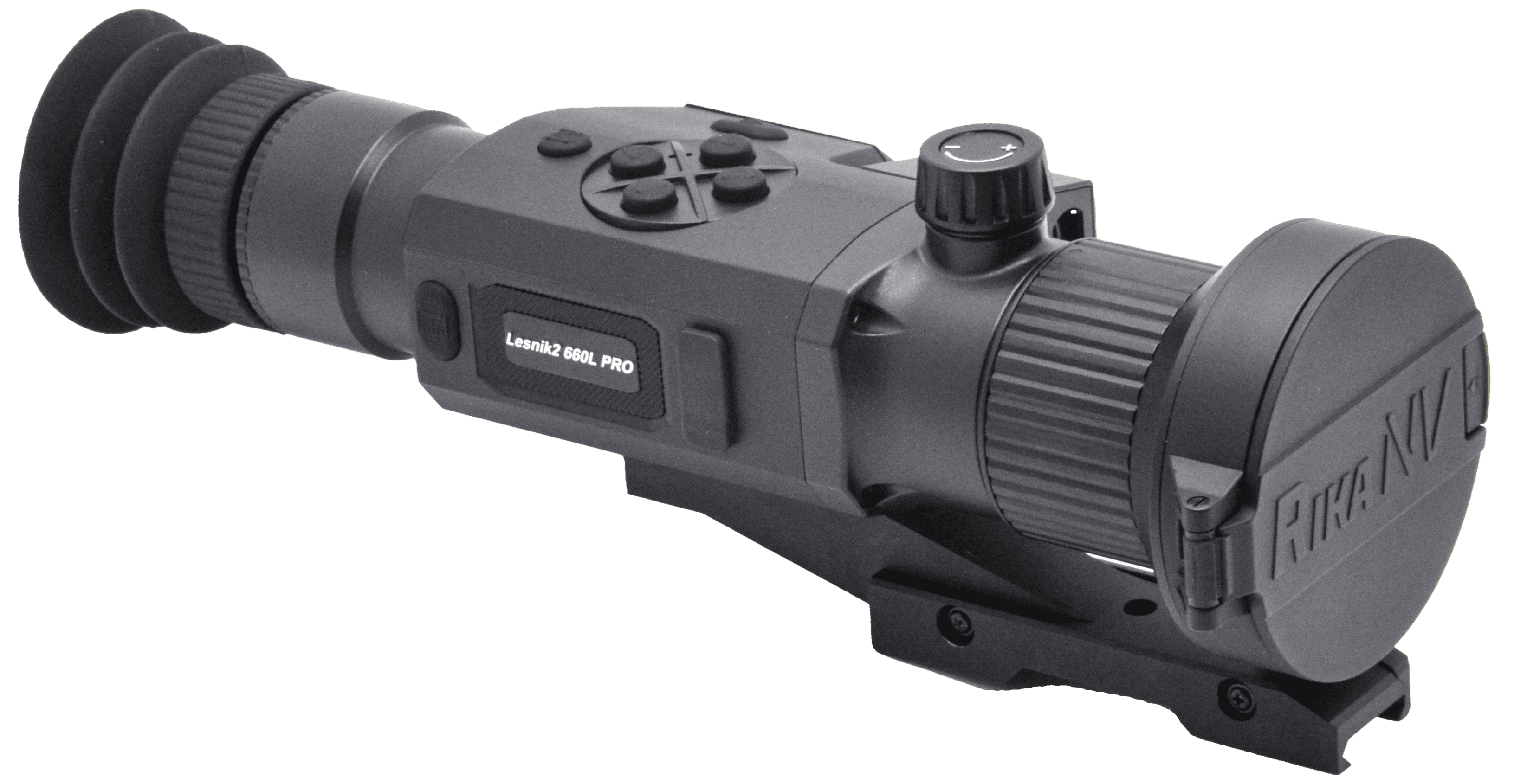

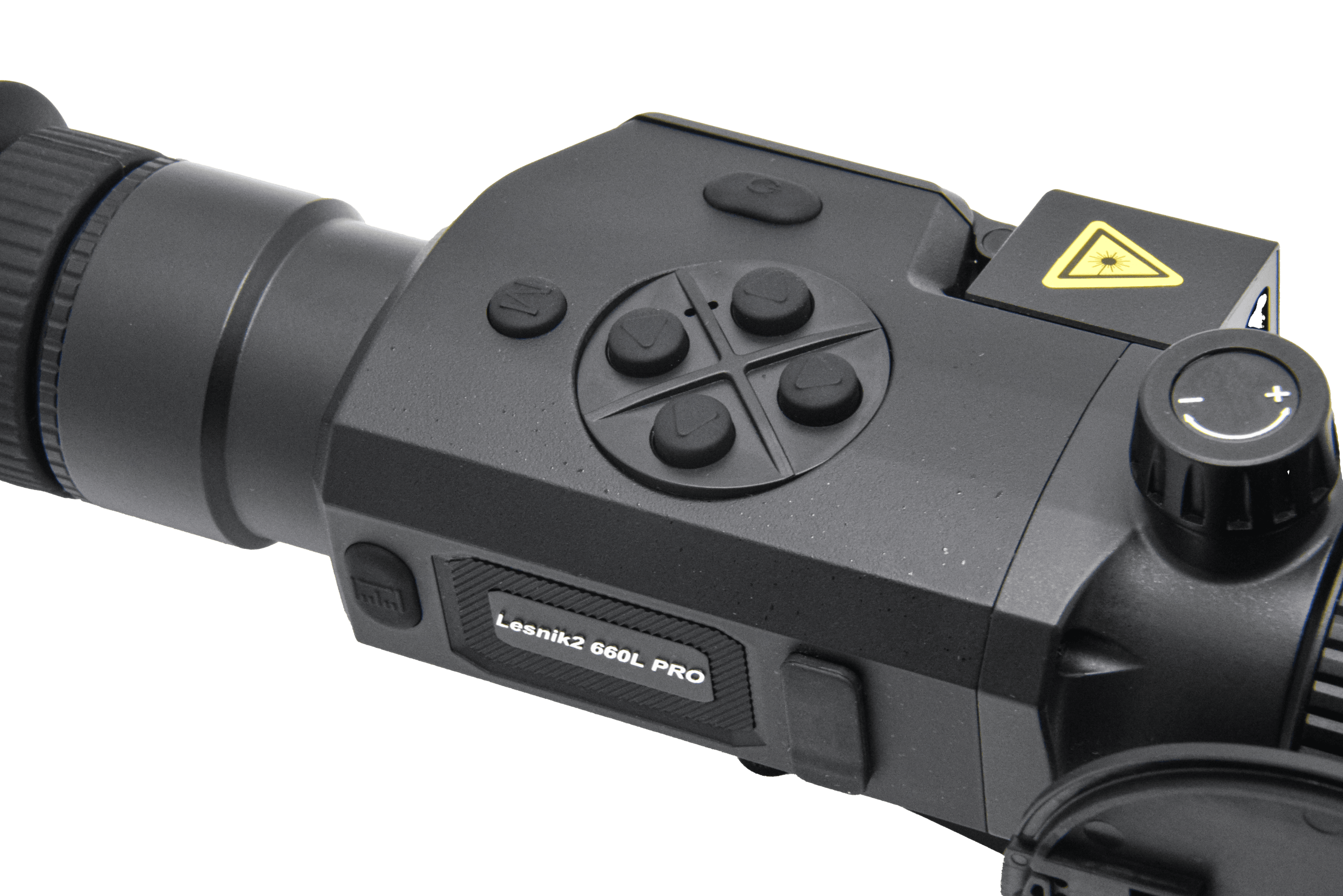

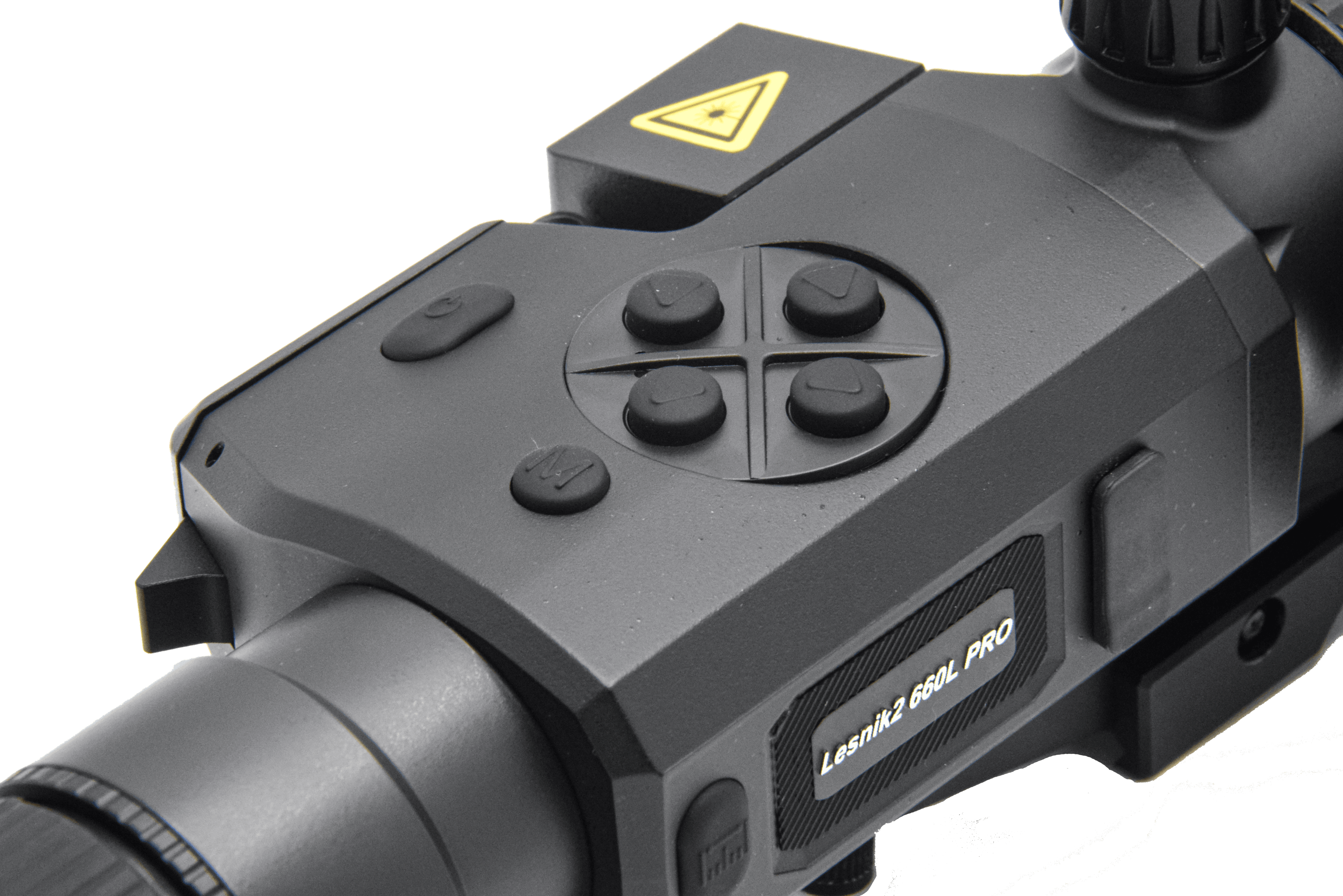

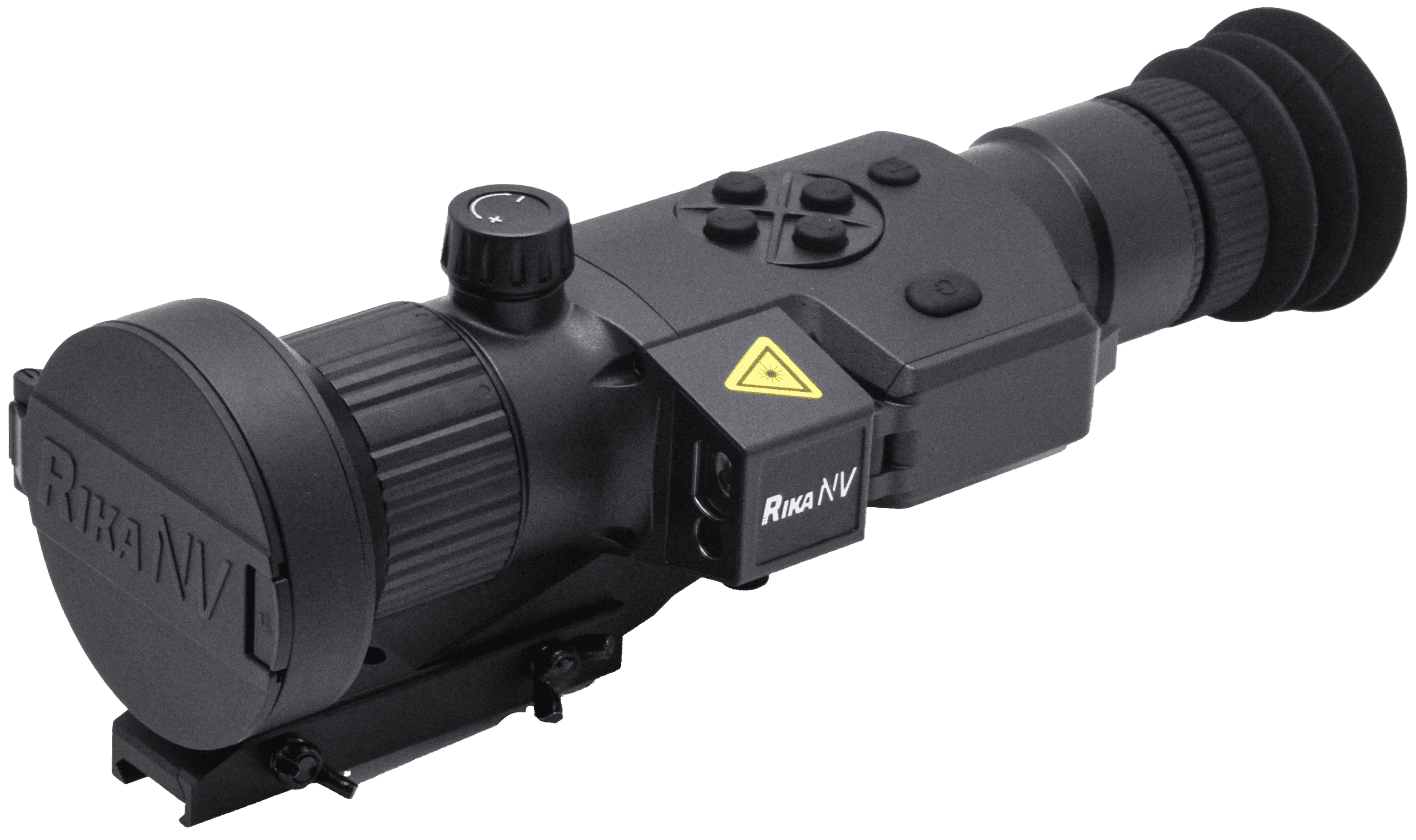

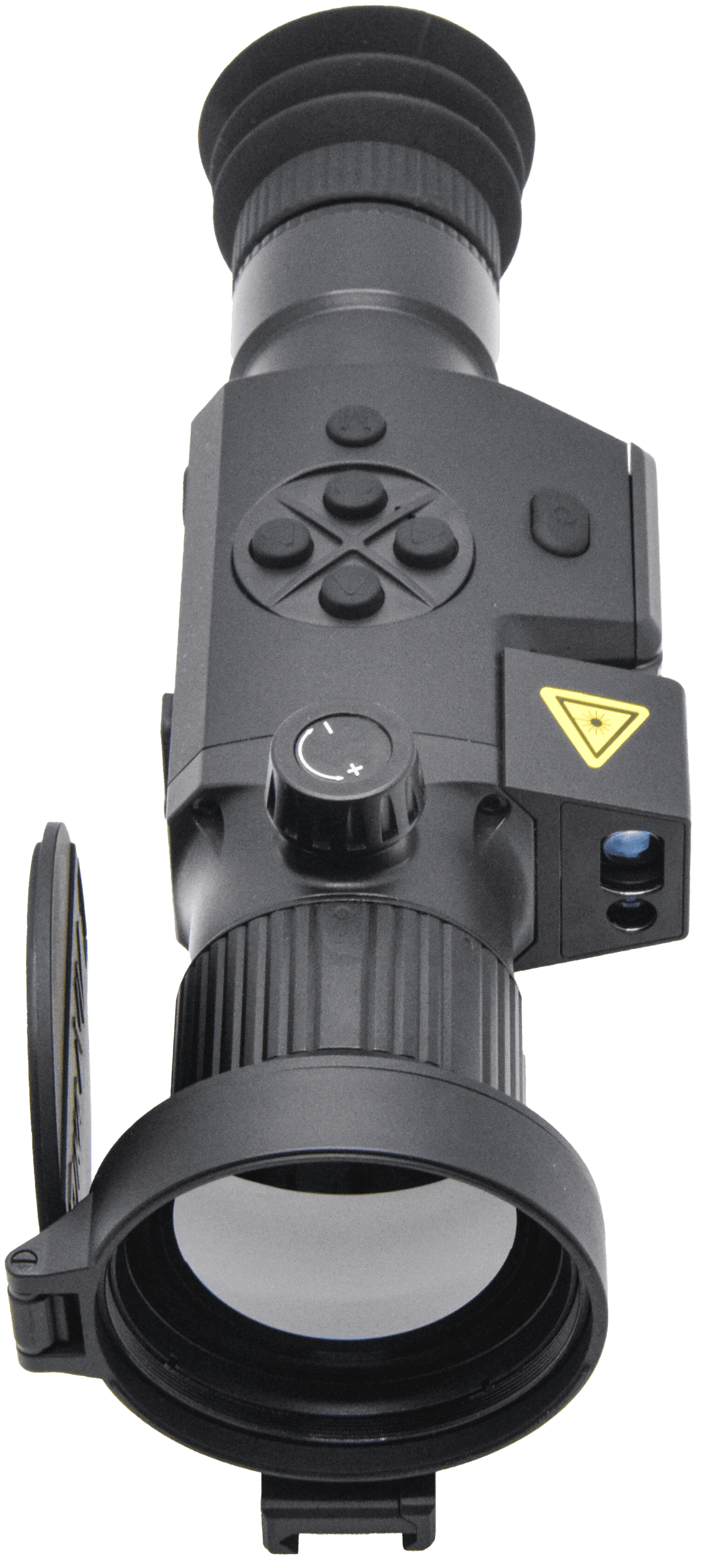

RikaNV Lesnik2 660L PRO

Тепловизионный прицел RikaNV Lesnik2 660L PRO на неохлаждаемой матрице 640×512 с шагом пикселя 12 мкм и NETD ≤18 мК, двухфокусным германиевым объективом 20/60 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. Два фокусных канала дают в одном корпусе широкий поисковый сектор 21,7°×17,4° на кратности 1,5× и детальный канал 7,3°×5,9° на кратности 4,4×; стойкость к отдаче 6 000 Дж, корпус IP67, рабочая температура от −20 °C до +50 °C, автономность 12 ч от двух элементов 18650. Основные сценарии: поиск зверя по угодьям, засидка и вышка, ночная охота на кабана в лесу, добор подранка и стрельба на дальних дистанциях с расчётом поправки по измеренной дальности.

Неохлаждаемый микроболометр 640×512 с шагом пикселя 12 мкм регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм). Каждый детектор матрицы — терморезистор, сопротивление которого меняется под действием поглощённого излучения; изменения температуры участков сцены преобразуются в электрический сигнал, выравниваются и визуализируются на дисплее в виде тепловой картины. Диапазон 8–14 мкм совпадает с пиком теплового излучения объектов при земных температурах (закон Вина): именно в этой полосе излучает тело зверя, нагретый за день грунт и остывающий след, и именно эта полоса проходит сквозь атмосферную дымку, морось и лёгкий туман.

Неохлаждаемый сенсор — твердотельная конструкция: на рабочую картинку он выходит за секунды после включения и рассчитан на ресурс порядка десятков тысяч часов. Практически это означает готовность к наблюдению сразу после включения на номере или в засидке.

Разрешение 640×512 вместе с шагом пикселя 12 мкм и фокусным расстоянием объектива задаёт угловой размер видимой детали — мгновенное поле зрения (IFOV). На детальном канале 60 мм IFOV составляет 0,2 мрад, то есть один пиксель на дистанции 100 м накрывает участок 2 см; на поисковом канале 20 мм IFOV втрое больше — 0,6 мрад. Именно эта угловая детализация определяет, на какой дистанции читается силуэт и его детали: цифровой зум 1–4× укрупняет уже снятую картинку интерполяцией, а физический предел детализации задают матрица и фокусное расстояние.

NETD ≤18 мК описывает не одну матрицу, а весь тракт — сенсор, объектив и алгоритмы обработки вместе: это минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. В сценарии это раннее чтение слабоконтрастной обстановки: прогретая опушка после захода солнца, косуля на фоне ещё тёплого поля, зверь в подлеске под моросью, остывающий след на снегу. Чем меньше тепловой контраст, который тракт способен отделить от шума, тем раньше объект проявляется в кадре до того, как разница температур станет очевидной.

Частота кадров 50 Гц обновляет тепловой кадр 50 раз в секунду: при проводке за бегущим кабаном или при быстром панорамировании по кромке леса кадр сменяется с этой частотой, что задаёт темп обновления картинки при удержании цели в прицельной марке. Более частое обновление тракта отражается и на электропотреблении — паспортная автономность приведена в разделе о питании.

Паспортная дальность обнаружения производителя — 1 000 м и 3 000 м для двух фокусных каналов — это отдельное заводское измерение по собственной методике; публичные рабочие дистанции по типам целей приведены ниже в расчёте по критерию Джонсона, и эти два источника напрямую не сопоставимы.

Объектив RikaNV Lesnik2 660L PRO двухфокусный, 20/60 мм, из германия — стандартного материала высокоточной LWIR-оптики (8–14 мкм) с высоким коэффициентом пропускания и стабильными оптическими свойствами во всём рабочем диапазоне температур. Фокусное расстояние вместе с шагом пикселя 12 мкм задаёт базовую кратность и поле зрения каждого канала, поэтому переключение фокуса — это переключение всей рабочей геометрии кадра, а не просто «приближение».

Канал 20 мм даёт кратность 1,5× и угловое поле 21,7°×17,4°, что на дистанции 100 м соответствует полосе 38,4×30,7 м: в кадр целиком помещается стадо кабанов на кормовом поле или широкий участок опушки, и движущийся объект отслеживается в кадре. Это канал поиска — по угодьям, вдоль кромки леса, при разведке местности. Канал 60 мм даёт кратность 4,4× и поле 7,3°×5,9°, на 100 м — 12,8×10,2 м; это канал детализации и прицеливания, где угловой размер пикселя в три раза меньше и силуэт читается на большей дистанции. Линейное поле масштабируется линейно: на 200 м полоса вдвое шире, на 50 м — вдвое уже.

Цифровой зум 1–4× работает поверх выбранного фокусного канала и укрупняет выделенную область кадра с интерполяцией пикселей — для точного наведения марки на уже обнаруженный объект и разглядывания деталей на дальней дистанции; поле зрения при этом сужается пропорционально ступени.

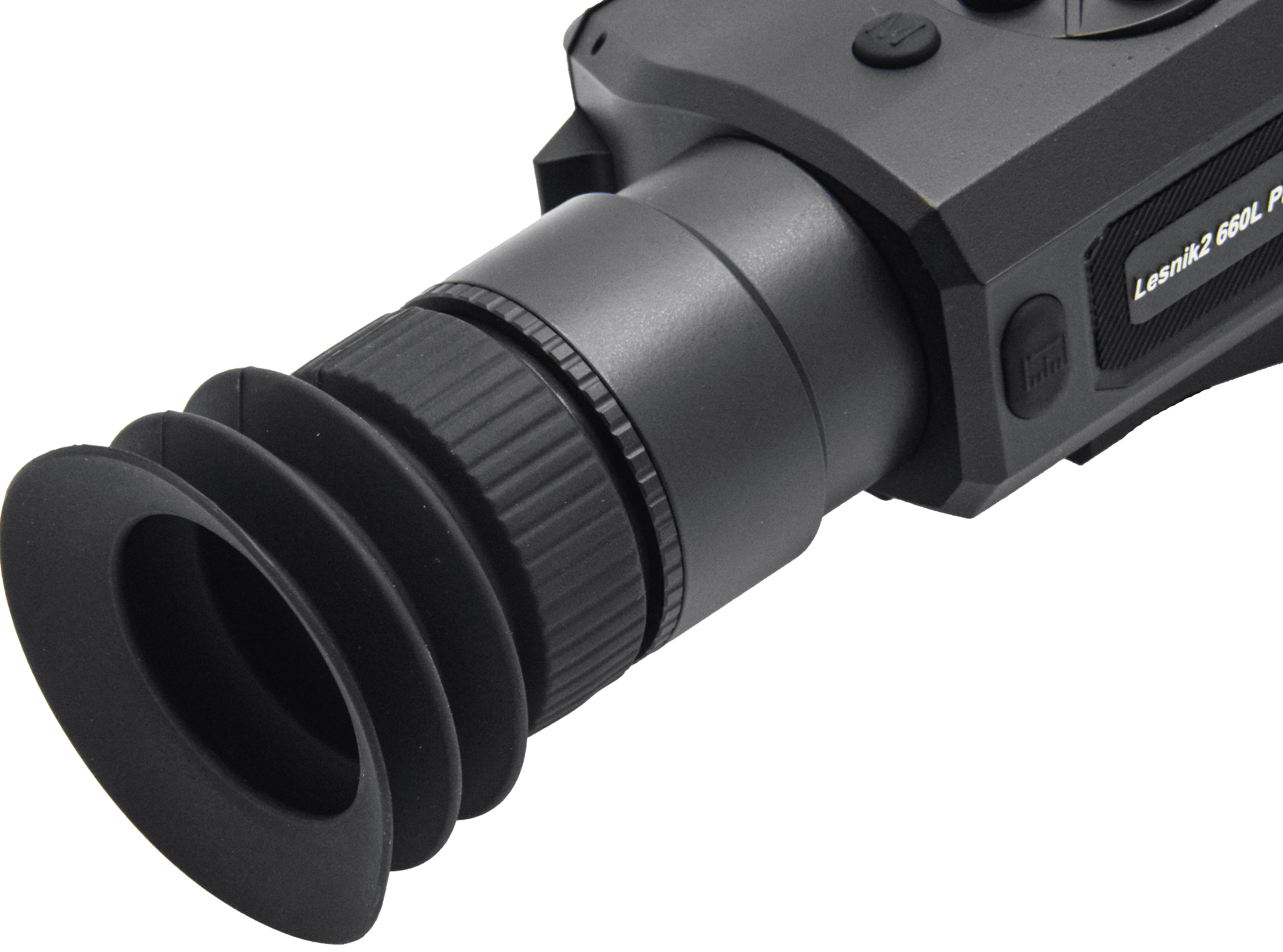

Удаление выходного зрачка 50 мм в связке с выходным зрачком 6 мм определяет удобство вкладки: полное поле изображения видно при заметном допуске на положение глаза относительно оптической оси, поэтому прицеливание из неудобной позы с вышки, в зимней одежде, в балаклаве или очках выполняется быстро, без подгонки головы к окуляру. Диоптрийная коррекция от −5 до +5 дптр настраивает резкость картинки прямо в окуляре под собственное зрение стрелка, снимая необходимость в очках под прицелом на морозе.

Публичные рабочие дистанции RikaNV Lesnik2 660L PRO рассчитаны по классическому критерию Джонсона для основного канала 60 мм и шага пикселя 12 мкм. Обнаружение начинается, когда критический размер цели занимает примерно 2 пикселя изображения — виден тёплый объект, но ещё не его тип и детали; распознавание — около 8 пикселей, ясен тип объекта; идентификация — около 16 пикселей, различимо достаточно деталей для уверенного определения. Формула расчёта: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя).

Это геометрический расчёт от параметров матрицы и объектива, а не полевое обещание: фактическая дистанция в конкретной ситуации зависит от теплового контраста цели с фоном, влажности, осадков и растительности на линии наблюдения. Канал 20 мм — поисковый: его задача — широкий сектор обзора, а расчёт дальности ведётся по основному каналу 60 мм.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле. Отсюда гибкость: в памяти хранятся 8 прицельных сеток под разные задачи — от тонкой точки для стрельбы на дистанцию до открытого креста для быстрой стрельбы накоротке и размерной сетки для оценки упреждения, — и переключение между ними выполняется в меню без вмешательства в пристрелку.

Цвет марки выбирается из 5 вариантов под текущую тепловую палитру и условия наблюдения: на светлом фоне палитры White Hot удерживается контраст цветной марки, на тёмном фоне Black Hot — светлой. Вместе со сменой палитры под сцену подбирается и цвет разметки, поэтому точка прицеливания остаётся читаемой в любом режиме картинки.

Матрица AMOLED с разрешением 2 560×2 560 и диагональю 1,03 дюйма выводит картинку тепловизионного тракта с четырёхкратным линейным запасом над разрешением сенсора 640×512. Это означает, что при цифровом зуме до 4× изображение сенсора отображается без дополнительной потери структуры на самом дисплее, а меню, OSD и марка прорисовываются тонкими линиями с малозаметной пиксельной сеткой.

Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселя: при резкой проводке за движущимся зверем на 50 Гц картинка на дисплее успевает за трактом. Семь цветовых палитр подбираются под задачу сцены — общее наблюдение и ориентация, длительное наблюдение с меньшей нагрузкой на глаз, быстрый поиск самых тёплых точек, чтение сцены с большим числом температурных градаций.

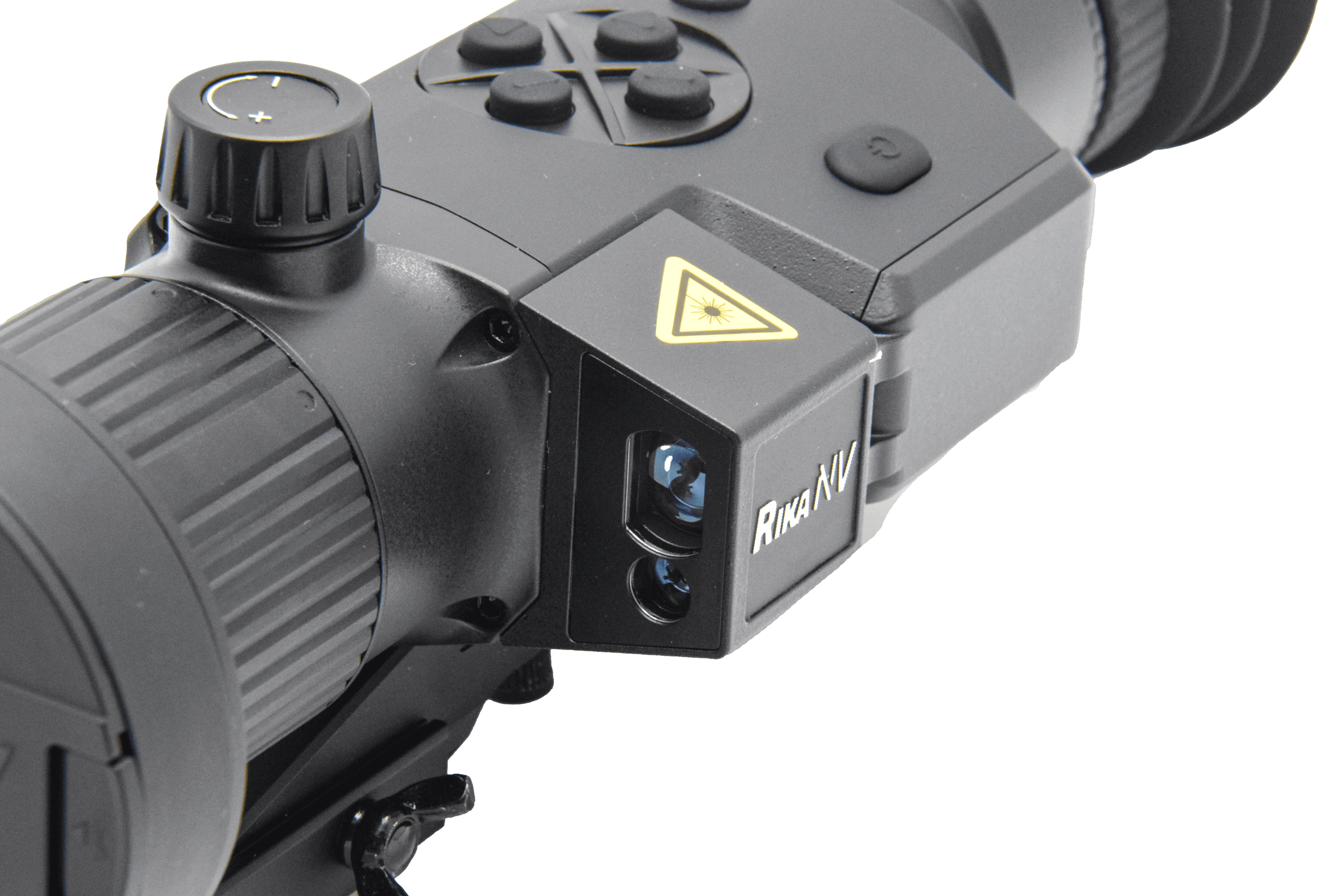

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м. Излучатель полупроводниковый, длина волны 905 нм: он компактен и экономичен по питанию, благодаря чему измерительный канал размещён в корпусе прицела и работает от того же комплекта элементов, без отдельного блока и роста габаритов на оружии.

Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели. Класс не разрешает смотреть в выходное отверстие излучения ни невооружённым глазом, ни через увеличивающую оптику, а защита корпуса IP67 не делает дождь, снег, высокую влажность и запылённую среду штатными условиями замера: предупреждение о работе с дальномером в конце описания действует независимо от класса лазера и класса защиты.

Точность ±1 м на 100 м в связке с баллистическим калькулятором определяет, насколько рассчитанная вертикальная поправка отвечает реальной дистанции: чем меньше погрешность измерения, тем точнее поправка на большой дальности — на косулю за 300 м или кабана на пределе идентификации. Номинальная дальность до 1 200 м относится к условиям и объекту паспортных испытаний; в конкретном замере результат определяют три физических фактора — отражение от цели, угол к её поверхности и состояние атмосферы на трассе луча.

Отражение от цели. Дальномер регистрирует ту часть посланного лазерного импульса, которая вернулась в приёмник, и по времени её прохождения вычисляет дистанцию. Слабый обратный сигнал сокращает достижимую дистанцию, а при недостаточном возврате результата нет вовсе. Ослабляют возврат разные механизмы: тёмное покрытие поглощает излучение; вода и мокрый асфальт частично поглощают его и, как гладкие поверхности, отражают зеркально — мимо приёмника; стекло на длине волны 905 нм прозрачно, поэтому излучение проходит сквозь него, и возврат приходит либо от самой поверхности, либо от объекта за ней; некоторые матовые материалы рассеивают излучение во все стороны, и на приёмник возвращается малая доля энергии. По воде, мокрой дороге и стеклу паспортная дальность 1 200 м может не достигаться. При этом матовость сама по себе не означает слабую цель: светлая матовая поверхность даёт устойчивый рассеянный возврат. Видимый цвет тоже не решает: он описывает отражение в видимом диапазоне, а на 905 нм тот же материал может отражать иначе, поэтому тёмный для глаза объект не обязательно тёмен для дальномера.

Угол поверхности. При наклонном падении луча на гладкую или зеркальную поверхность значительная часть отражённой энергии уходит в сторону от приёмника: обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. К правилу «работает только перпендикулярно» это не сводится — шероховатая поверхность рассеивает излучение во все стороны, и часть его возвращается при любом угле; итог замера определяют совместно материал, характер отражения и угол.

Возврат от атмосферы. Капли тумана и дождя, снег, частицы дымки и пыли рассеивают излучение на пути к объекту и обратно: сигнал от нужного объекта слабеет, и замер может не пройти. Кроме того, взвешенные капли и частицы сами возвращают часть излучения с более близкой дистанции; модуль может принять этот ближний возврат за сигнал цели и показать расстояние не до выбранного объекта, а до плотной завесы перед ним. Влажный, но прозрачный воздух работает иначе — он лишь ослабляет сигнал, ложный возврат создаёт именно взвешенная вода в виде капель. Тепловой силуэт объекта в кадре не гарантирует корректный замер по нему: тепловой канал регистрирует излучение 8–14 мкм, которое проходит через дымку и морось иначе, чем импульс 905 нм. Автоматического отсеивания таких возвратов характеристики модели не предусматривают, а сами эти условия входят в обязательное предупреждение о работе с дальномерами в конце описания.

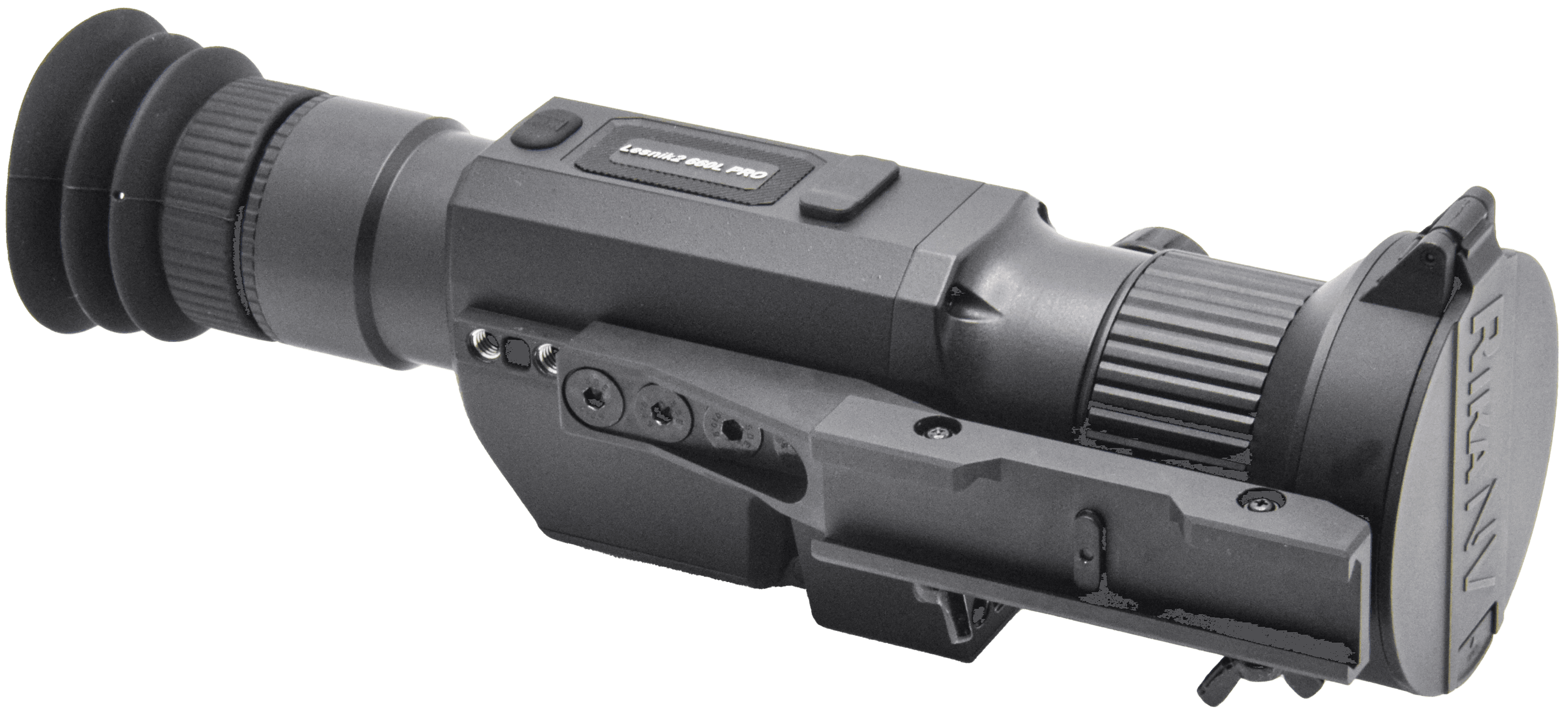

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на протяжении всего ресурса выстрелов вместе с оружием. Установка на Picatinny Rail — штатная планка входит в комплект — даёт жёсткую посадку на ствольную коробку напрямую, а от жёсткости посадки зависит сохранение точки попадания от выезда к выезду. Ручная пристрелка ведётся пошаговой юстировкой марки, 5 профилей пристрелки хранят независимые настройки под разные стволы, калибры или боеприпасы — летний и зимний патрон, штатный и пристрелочный: при выборе профиля марка сразу встаёт в приведённое для него положение. Баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания. Режим PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра в рабочей кратности: прицеливание идёт с точностью приближения, а периферия сцены остаётся под контролем — в динамике и на средних дистанциях.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса; выполняется механическим затвором с короткой паузой изображения и звуковым щелчком либо при закрытой крышке объектива, что даёт стрелку выбор момента — например, до выхода зверя на номер. Алгоритм TSR (Thermal Scene Reconstruction) распознаёт тип сцены — лес, поле, снег, вода — и подбирает под неё фильтрацию, контраст и шумоподавление, поэтому картинка остаётся читаемой при переходе с открытого поля в густой кустарник без ручной смены пресета. Heat Track автоматически выделяет маркером самую тёплую точку кадра и ускоряет обнаружение зверя в подлеске и на пёстром тепловом фоне. Защита от засветки программно детектирует локальный пересвет при попадании в кадр яркого точечного источника и снижает чувствительность затронутых пикселей; общий запрет на наведение объектива на солнце и дугу она не отменяет.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела с акселерометра, захватывая момент вместе с предысторией без ручного нажатия — для разбора промаха, техники стрельбы и подтверждения добора. Запись ведётся с наложением OSD — кратность, дистанция, азимут, заряд — и синхронным звуком со встроенного микрофона для голосового комментария в поле. Встроенная память — 64 ГБ. Локальный альбом с воспроизведением фото и видео на дисплее прицела позволяет отобрать и разобрать материал прямо на месте.

Навигация. Азимут по встроенному магнитометру выводится в OSD и фиксирует направление на объект в момент обнаружения — для координации с напарниками и ориентирования в тумане; периодическая калибровка магнитометра поддерживает точность показаний. Интерфейс меню и OSD доступен на русском и английском.

Питание RikaNV Lesnik2 660L PRO — два съёмных элемента формата 18650, паспортное время работы от полного заряда 12 ч при условиях заводского замера. Съёмный формат допускает замену на запасной комплект в поле, в том числе на морозе; заряд элементов в корпусе выполняется через USB Type-C.

Защита от переполюсовки блокирует подачу тока при неправильной установке элемента — актуально именно для съёмных элементов, которые меняются ночью и в перчатках, где ошибиться в ориентации проще всего.

USB Type-C — единый разъём для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля. Режим точки доступа поднимает собственную Wi-Fi-сеть прицела и подключает к ней смартфон напрямую — связь с мобильным приложением сохраняется в удалённых угодьях вне сотового покрытия. Активная беспроводная передача добавляется к общему энергопотреблению.

Рабочая температура изделия в сборе — от −20 °C до +50 °C; нижняя граница задаёт мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы на зимней охоте в средней полосе. Класс защиты IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса 1 085 г при габаритах 295×102,7×78,1 мм — параметр развесовки: прицел с германиевым двухфокусным объективом, дальномером и двумя элементами 18650 смещает баланс оружия к ствольной коробке, что учитывается при стрельбе с руки и с упора. Длина 295 мм требует соответствующего посадочного места на планке Picatinny.

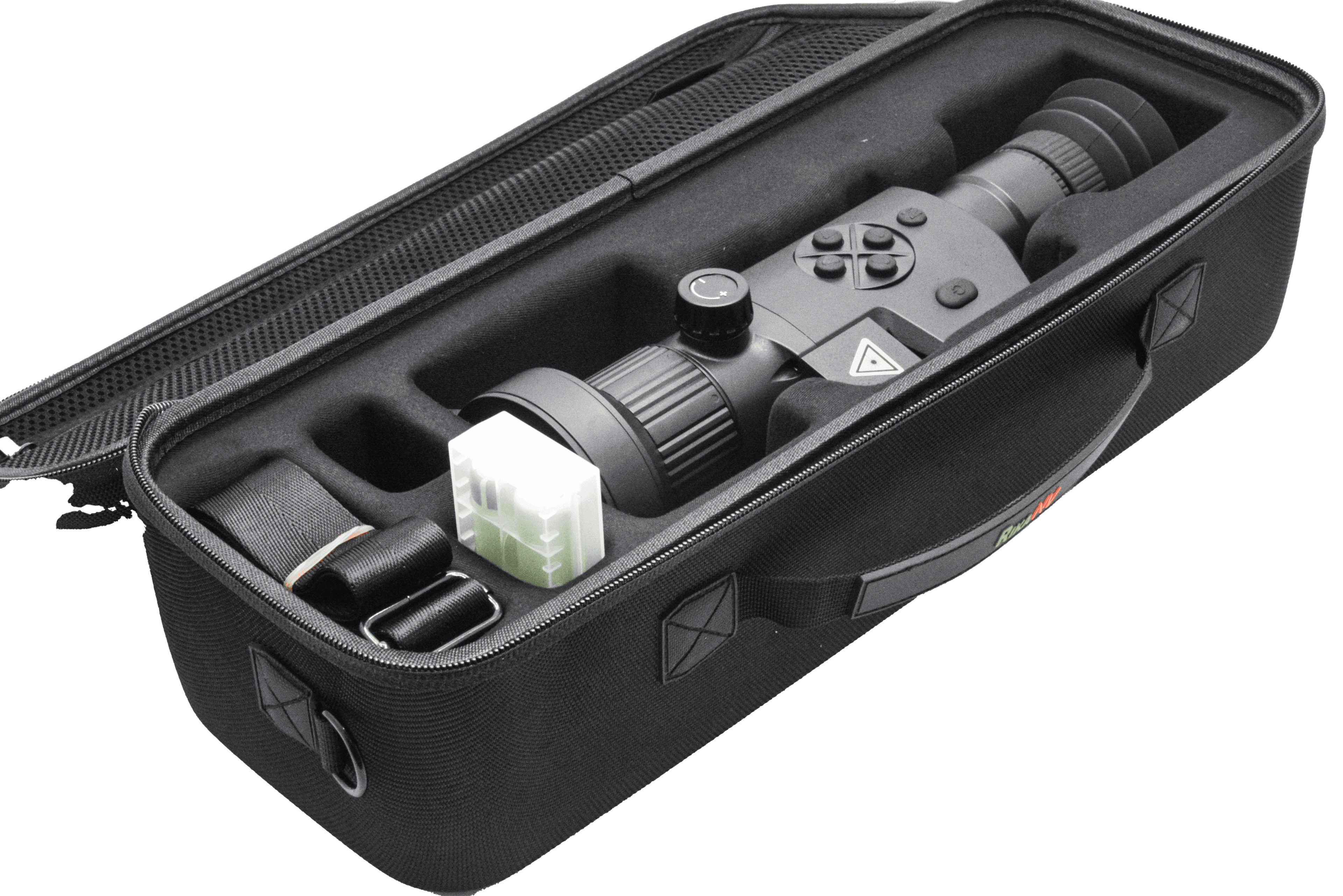

В комплекте — планка Picatinny Rail для установки на оружие, наглазник, закрывающий боковую засветку окуляра при ночном наблюдении, USB-кабель для зарядки и подключения к компьютеру и сумка для переноски.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Программная защита от засветки снижает риск случайной засветки, но запрета не отменяет. Повреждение сенсора по этой причине не является гарантийным случаем: при обращении в сервисный центр факт засветки устанавливается однозначно — тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
