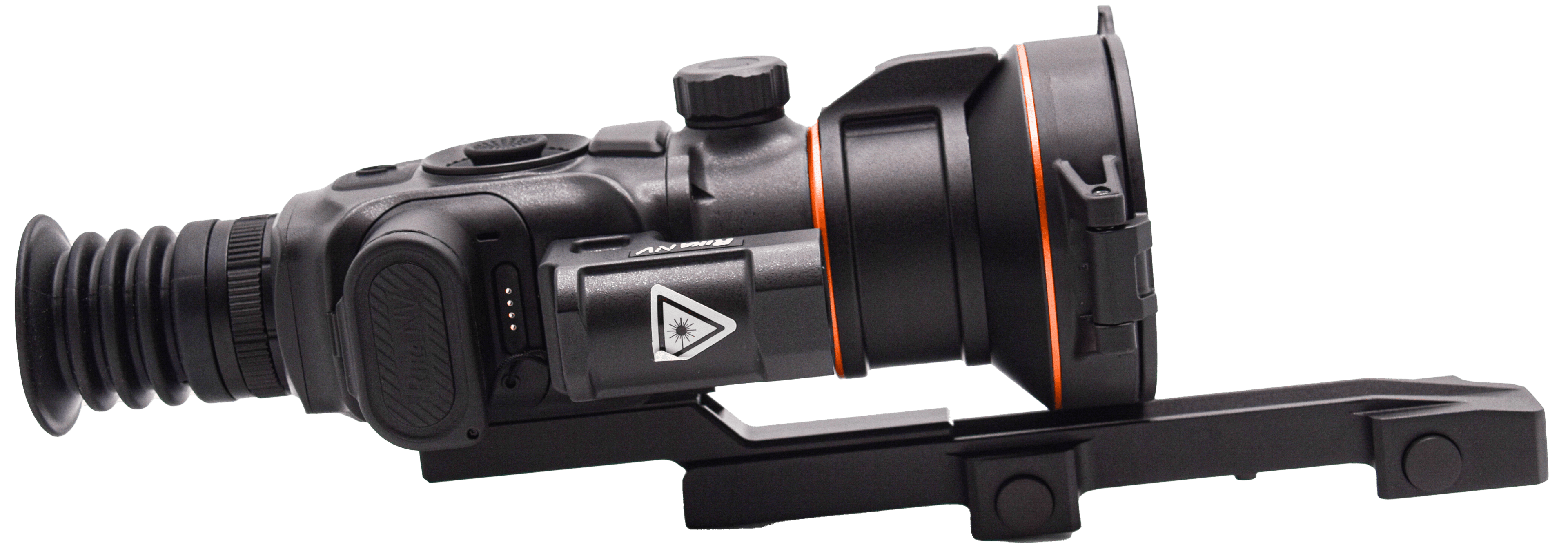

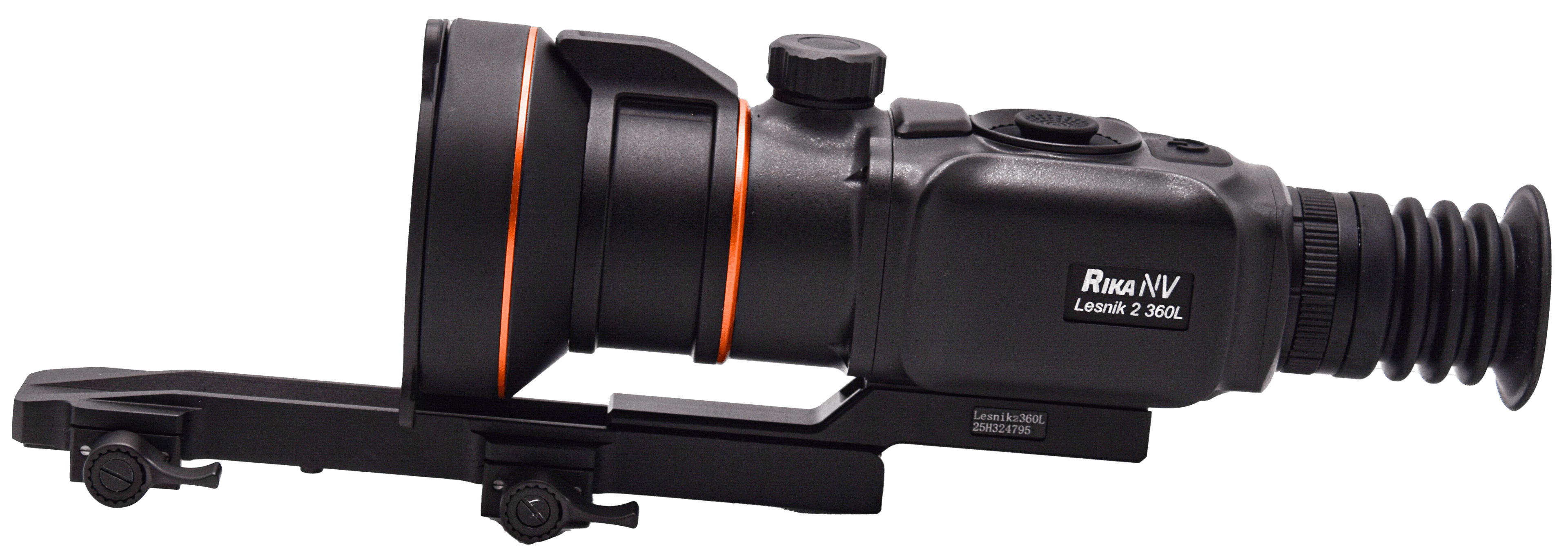

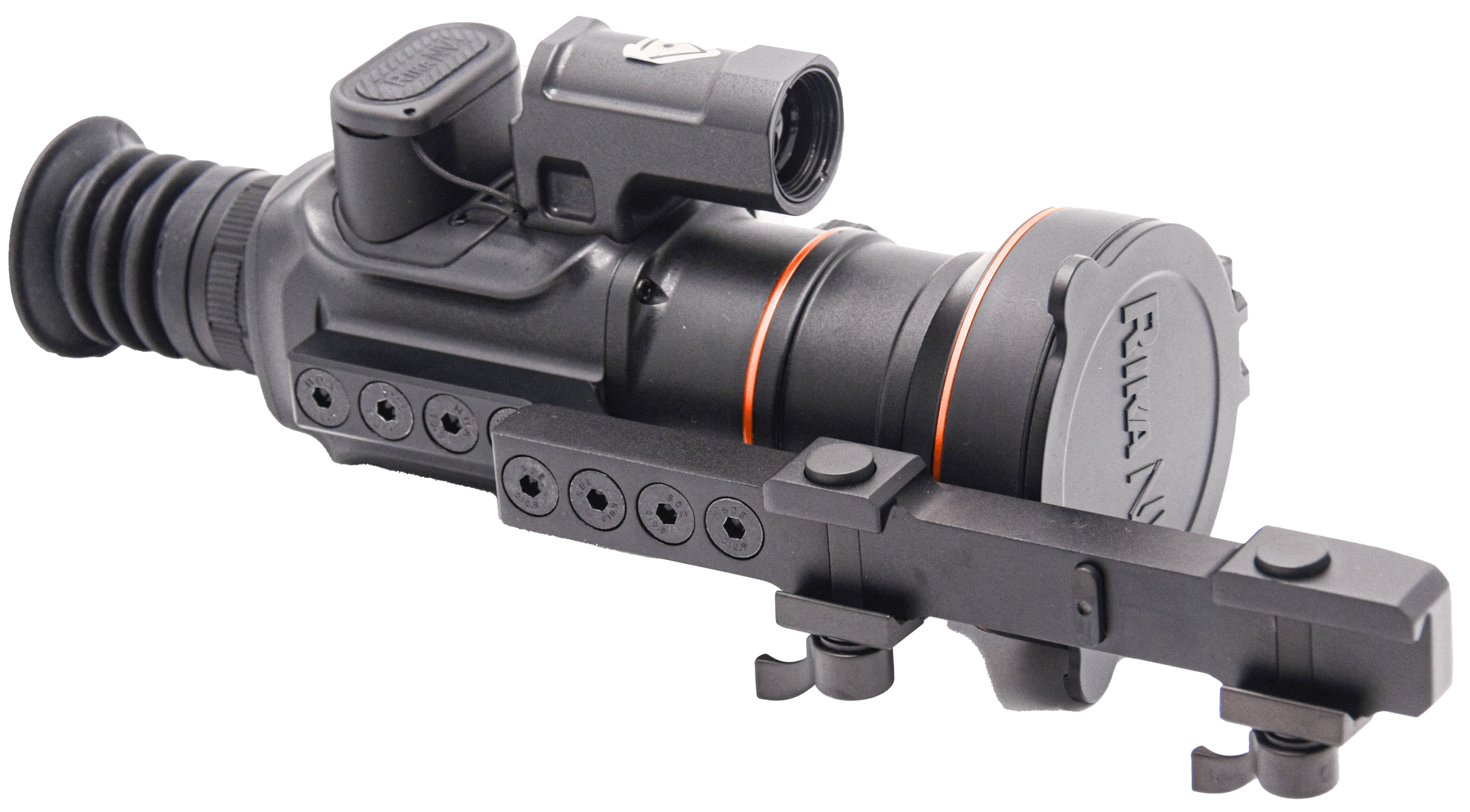

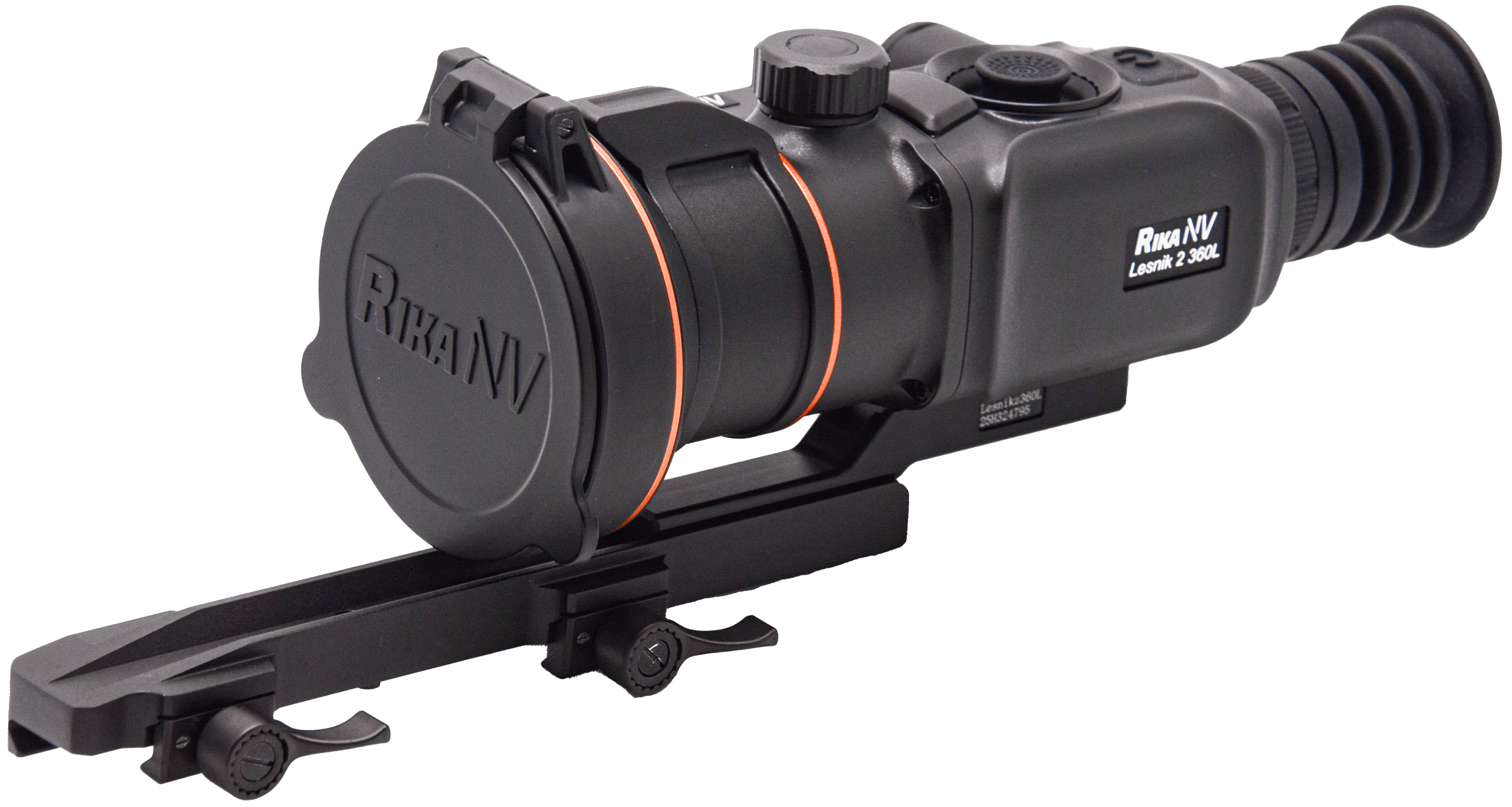

RikaNV Lesnik2 360L

Тепловизионный прицел RikaNV Lesnik2 360L на матрице 384×288 с шагом пикселя 12 мкм, двухфокусным германиевым объективом 20/60 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. Переключение фокусного расстояния даёт два канала на одной оптике: поисковый с полем зрения 13,1°×9,8° и кратностью 1,8× и прицельный с полем зрения 4,4°×3,3° и кратностью 5,5×. Тракт с NETD ≤20 мК и частотой кадров 50 Гц рассчитан на ночную охоту на кабана с вышки и с подхода и добор подранка; паспортная стойкость к отдаче 6 000 Дж, класс защиты IP67, рабочая температура от −20 °C до +50 °C.

Неохлаждаемая микроболометрическая матрица 384×288 регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм), а тракт переводит разность температур между участками сцены в изображение на дисплее. Микроболометр — массив терморезисторов, сопротивление которых меняется под действием поглощённого ИК-излучения; охлаждение в такой схеме не требуется, поэтому картинка появляется через несколько секунд после включения, конструкция сенсора твердотельная, а ресурс исчисляется десятками тысяч часов непрерывной работы. В поле это означает готовность к наблюдению сразу после включения — на подходе, на вышке, при внезапном выходе зверя.

Разрешение 384×288 и шаг пикселя 12 мкм вместе с фокусным расстоянием объектива задают угловой размер одного элемента изображения (IFOV, мгновенное поле зрения). На прицельном канале 60 мм он равен 0,2 мрад: на дистанции 100 м один пиксель матрицы соответствует участку сцены около 2 см. Именно эта величина определяет, на какой дистанции силуэт зверя читается как силуэт, а не как пятно. Детализацию задаёт оптическое разрешение сенсора: цифровой зум лишь укрупняет уже снятое изображение через интерполяцию и новых деталей в кадр не добавляет.

NETD (Noise Equivalent Temperature Difference — эквивалентная шуму разность температур) ≤20 мК описывает чувствительность тракта в целом — сенсора, светосилы объектива и алгоритмов обработки вместе. Практический смысл — раннее чтение слабоконтрастной сцены: зверь на фоне прогретого за день грунта, остывающий след на снегу, кабан в подлеске за плотной сеткой веток, силуэт сквозь морось, когда разница температур между объектом и фоном составляет доли градуса. Полоса 8–14 мкм совпадает с пиком теплового излучения тел при земных температурах (закон смещения Вина) и сравнительно слабо ослабляется атмосферной дымкой, лёгким дождём и туманом — поэтому она и является рабочей для охотничьей тепловизионной оптики.

Частота кадров 50 Гц определяет плавность изображения при проводке: при панорамировании за бегущим кабаном или при переносе прицела с одного зверя стада на другого картинка обновляется каждые 20 мс. Частота обновления входит в электропотребление тракта, что учитывается в разделе о питании.

Паспортная дальность обнаружения производителя — 1 000 м на канале 20 мм и 3 000 м на канале 60 мм — измерена по собственной методике производителя и не является расчётом по критерию Джонсона; публичные рабочие дистанции по типам целей приведены в отдельном расчётном разделе ниже.

Двухфокусный объектив с германиевыми линзами переключается между фокусными расстояниями 20 мм и 60 мм, меняя кратность и поле зрения без замены оптики. Германий (Ge) — стандартный материал высокоточной LWIR-оптики (8–14 мкм): он сохраняет высокий коэффициент пропускания в рабочей полосе и стабильные оптические свойства во всём диапазоне рабочих температур изделия, от мороза до летней жары.

Фокусное расстояние вместе с шагом пикселя 12 мкм задаёт кратность и поле зрения каждого канала. Канал 20 мм даёт кратность 1,8× и поле зрения 13,1°×9,8° — это полоса 23×17,3 м на дистанции 100 м, в которую целиком помещается стадо кабанов на кормовом поле или опушка вдоль просеки; это канал поиска в угодьях и контроля обстановки вокруг засидки. Канал 60 мм даёт кратность 5,5× и поле зрения 4,4°×3,3° — полоса 7,7×5,8 м на 100 м, в которой зверь занимает заметную часть кадра; это канал прицеливания и разглядывания уже найденного объекта. Линейное поле масштабируется с дистанцией линейно: на 200 м каждая полоса вдвое шире, на 50 м — вдвое уже.

Цифровой зум 1–4× работает поверх оптической кратности любого канала: на канале 60 мм результирующее увеличение достигает 22×, поле зрения при этом сужается пропорционально ступени зума. Зум используется для уточнения прицеливания и рассмотрения деталей уже обнаруженного зверя, детализация при этом остаётся в пределах оптического разрешения сенсора.

Удаление выходного зрачка 45 мм и выходной зрачок 6 мм определяют удобство вкладки. При отдаче 6 000 Дж окуляр расположен на безопасном расстоянии от глаза, а пучок диаметром 6 мм допускает небольшое смещение головы относительно оптической оси без потери полного поля — это ускоряет прицеливание из неудобной позы, в зимней одежде, в балаклаве и в перчатках, когда вкладка получается не по шаблону. Диоптрийная коррекция ±5 D настраивает резкость изображения под зрение стрелка непосредственно в окуляре, без очков под прицелом.

Расчёт выполнен для прицельного канала 60 мм и шага пикселя 12 мкм по классическому критерию Джонсона: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя). Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: виден тёплый объект, но ещё не его тип и детали. Распознавание — ясен тип объекта: кабан отличим от косули, человек от зверя. Идентификация — различимо достаточно деталей для уверенного определения: секач или свинья, взрослый зверь или сеголеток. Это расчётные значения геометрии тракта, а не полевое обещание: фактическая дистанция зависит от теплового контраста сцены, осадков и дымки.

Для охоты на кабана показательны средние столбцы: тип зверя по расчёту читается с 500 м, детали — с 250 м. Канал 20 мм с втрое меньшим фокусным расстоянием служит поиску, поэтому дальности расчёта к нему не относятся.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не оптический элемент. Отсюда её подвижность: в памяти хранятся 7 сеток и 5 цветов марки, и под задачу подбирается своя комбинация. Тонкая точка или мелкий крест — для выстрела по стоящему зверю на дальней дистанции с упора, открытый крест с широкими просветами — для быстрой стрельбы накоротке в динамике, сетка с делениями — для ввода упреждения и поправок.

Смена цвета марки решает задачу контраста с текущей тепловой палитрой: марка, хорошо читаемая на светлом фоне, теряется на тёмном, и наоборот. Пять цветов дают контрастный вариант под каждую из шести палитр дисплея, поэтому при переключении режима изображения под сцену прицеливание остаётся чётким. Профили пристрелки хранят поправки под выбранную конфигурацию, так что при смене профиля марка сразу встаёт в приведённое положение.

AMOLED-дисплей 1 024×768 с диагональю 0,39 дюйма показывает изображение сенсора 384×288 с запасом более чем в 2,5 раза по каждой оси. Пиксельная структура матрицы при этом остаётся малозаметной как в базовой кратности, так и при цифровом зуме, а меню, прицельная марка и данные OSD (On-Screen Display — экранная индикация) прорисовываются тонкими линиями, не перекрывая сцену. Органическая матрица даёт глубокий чёрный фон и короткое время отклика: тепловой силуэт на тёмном фоне читается контрастно, а при резкой проводке за движущимся зверем картинка сохраняет чёткость.

Шесть палитр отображения теплового сигнала выбираются под сцену и задачу: одни выделяют самые тёплые участки кадра для быстрого поиска зверя на пёстром фоне, другие снижают нагрузку на глаз при многочасовом наблюдении с вышки, третьи расширяют число различимых температурных градаций для чтения рельефа и растительности.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м, и измеренное значение используется баллистическим калькулятором для расчёта поправки. Излучатель на длине волны 905 нм — полупроводниковый: он компактен и экономичен по питанию, поэтому измерительный канал размещён в корпусе прицела, питается от тех же элементов 18650 и не добавляет на оружие отдельного блока.

Класс лазерной безопасности Class 1 по IEC 60825 — паспортное значение модели. Класс лазерной безопасности не отменяет предупреждений о работе с дальномером и не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику.

Дальность до 1 200 м — верхняя граница для условий и объекта паспортных испытаний, а не результат любого замера. Принцип измерения объясняет, почему: излучатель посылает импульс, а приёмник регистрирует ту часть излучения, которая вернулась от объекта; дистанция вычисляется по времени прохождения импульса. Чем слабее обратный сигнал, тем меньше дистанция, на которой приёмник ещё выделяет его из шума, а при недостаточном возврате результат отсутствует. Сила возврата задаётся тремя факторами: свойствами поверхности объекта, углом падения луча и состоянием атмосферы на трассе.

Отражение от поверхности. Тёмные покрытия и некоторые матовые материалы поглощают заметную долю излучения на длине волны 905 нм; вода и мокрый асфальт отражают луч преимущественно зеркально — в сторону от приёмника, если он не расположен точно на линии отражения; стекло пропускает значительную часть излучения сквозь себя, поэтому возврат приходит либо от самой поверхности стекла, либо от объекта за ним, и результат относится не обязательно к выбранной точке. По водной глади, мокрой дороге или стеклу паспортная максимальная дальность может не достигаться. Матовость сама по себе не означает слабый возврат: светлая матовая поверхность рассеивает излучение во все стороны и даёт устойчивый сигнал в приёмник. Видимый цвет объекта тоже не служит показателем: отражение на длине волны лазера в ближнем ИК-диапазоне не совпадает с отражением в видимом свете, поэтому тёмная в глазах поверхность не обязательно тёмная для дальномера.

Угол поверхности. При наклонном попадании луча — особенно на гладкую, блестящую или зеркальную поверхность — большая часть отражённой энергии уходит по закону отражения в сторону от оси приёмника, обратный сигнал ослабевает, и предельная дистанция замера уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность возвращает излучение в широком конусе, и замер под углом остаётся возможным, тогда как гладкая поверхность под тем же углом возврата почти не даёт. Результат определяется совместно материалом, характером отражения и углом.

Возврат от атмосферы. Капли тумана, дождя, снежинки и аэрозольные частицы дымки на трассе луча рассеивают излучение: часть энергии не доходит до объекта, часть возврата не доходит обратно, и сигнал от нужного объекта ослабевает вплоть до отсутствия результата. Кроме того, взвешенные капли и частицы сами частично отражают импульс; приёмник может принять этот более близкий возврат за сигнал цели и показать расстояние не до выбранного объекта, а до плотного участка тумана или полосы дождя между стрелком и целью. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси такой ложной цели не образует. Видимость объекта в тепловом изображении не гарантирует корректный лазерный замер — тепловой тракт и дальномер работают в разных диапазонах длин волн, и туман, прозрачный для LWIR (8–14 мкм), рассеивает излучение 905 нм. Автоматического отсеивания ложных возвратов от осадков и тумана характеристиками модели не подтверждено. Эти пояснения описывают физику измерения и не разрешают эксплуатацию дальномера в условиях, которых требует избегать предупреждение в конце описания.

Пристрелка и баллистика. Паспортная стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при котором прицел сохраняет положение марки, целостность матрицы и посадку крепежа на всём ресурсе выстрелов; штатное крепление Picatinny Rail ставит прицел на планку ствольной коробки без переходников. Ручная пристрелка сводит марку с точкой попадания пошаговой юстировкой, а 5 независимых профилей хранят поправки под разные стволы, калибры и патроны — например, летний и зимний боеприпас или основной и пристрелочный патрон; при выборе профиля марка сразу встаёт в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания, что связывает дальномер, профиль пристрелки и марку в один цикл: замер — расчёт — выстрел.

Обработка изображения. Калибровка неоднородности NUC (Non-Uniformity Correction) выполняется механическим затвором: изображение замирает примерно на 0,5 с со слышимым щелчком, после чего чувствительность пикселей выровнена и картинка вновь однородна на всём поле. Отслеживание тепла Heat Track автоматически отмечает маркером самую тёплую точку кадра — в густом подлеске и на пёстром тепловом фоне маркер указывает на зверя раньше, чем глаз найдёт его в рельефе сцены. Режим PiP (Picture-in-Picture — картинка в картинке) выводит увеличенную врезку зоны марки поверх основного кадра в рабочей кратности: прицеливание идёт с точностью приближения, а периферия кадра остаётся под контролем — это удобно при выстреле в динамике и на средних дистанциях.

Запись и документирование. RAV (Recoil-Activated Video — запись, активируемая отдачей) запускает видеозапись по импульсу выстрела, который улавливает акселерометр прицела: момент попадания сохраняется вместе с предысторией без нажатия кнопок, что даёт материал для разбора промаха и подтверждения этичности добора. Запись ведётся с наложением OSD — кратность, дистанция, заряд батареи и прицельные данные остаются в кадре — и со звуком со встроенного микрофона для голосового комментария. Встроенная память 64 ГБ при расходе около 150 МБ на минуту видео 1080p вмещает порядка 7 ч записи — запас на многодневный выезд без выгрузки. Локальный альбом и воспроизведение фото и видео на дисплее прицела позволяют просмотреть, отсортировать и удалить материал прямо в поле.

Интерфейс. Меню и OSD доступны на русском и английском языках, настройка в поле не требует сверки с переводом инструкции.

Прицел работает от двух элементов Li-ion формата 18650; паспортное время работы от полного заряда — 18 ч. Значение относится к базовому режиму без учёта интенсивного использования дальномера, точки доступа и видеозаписи, каждый из которых добавляет собственное потребление к расходу тракта с частотой кадров 50 Гц.

Защита от переполюсовки блокирует подачу тока при неверной ориентации элемента: смена элементов 18650 в темноте и в перчатках на морозе — типичная ситуация, в которой ошибка ориентации иначе стоила бы электроники прицела.

Точка доступа поднимает собственную Wi-Fi-сеть прицела и напрямую подключает к ней смартфон или планшет — связь с мобильным приложением работает в удалённых угодьях вне зоны сотовой сети: трансляция изображения напарнику, передача записанных файлов, управление настройками. Работа точки доступа добавляется к общему энергопотреблению.

Магнитный кабель передачи данных подключается к герметичному магнитному разъёму корпуса одним касанием с автоматическим совмещением полярности и отсоединяется при случайном зацепе, оставляя разъём и корпус целыми. Через него фото и видео переносятся на компьютер.

Рабочая температура изделия — от −20 °C до +50 °C: нижняя граница задаёт мороз, при котором RikaNV Lesnik2 360L остаётся исправным инструментом наблюдения и стрельбы на зимней охоте в средней полосе, верхняя покрывает летние засидки на полях. Класс защиты IP67 означает полную пылезащищённость и сохранение герметичности при кратковременном погружении на глубину до 1 м. Класс защиты не отменяет предупреждений о работе с дальномером.

Масса 887 г и габариты 233,2×111,7×74,9 мм определяют развесовку оружия: прицел смещает центр тяжести карабина назад и вверх, что учитывается при стрельбе с руки и при подборе упора на вышке. Корпус длиной 233 мм встаёт на планку Picatinny Rail ствольной коробки; стойкость 6 000 Дж относится к паспортной ударной нагрузке от отдачи и сохранению пристрелки на ресурсе выстрелов.

В комплект входят планка Picatinny Rail для установки на оружие, наглазник и магнитный кабель передачи данных под разъём прицела. Наглазник отсекает боковой свет и свечение дисплея, что сохраняет темновую адаптацию глаза и не демаскирует стрелка в засидке; кабель готов к переносу записей на компьютер сразу после распаковки.

Категорически запрещается направлять объектив RikaNV Lesnik2 360L на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: германиевый объектив фокусирует излучение на матрицу независимо от того, включён тепловизор или нет.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей; перегрев необратимо разрушает пиксели, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
