RikaNV Lesnik2 650L PRO

Тепловизионный прицел RikaNV Lesnik2 650L PRO на неохлаждаемой матрице 640×512 с шагом пикселя 12 мкм, NETD ≤18 мК, объективом с фокусным расстоянием 50 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. Прицел рассчитан на поиск и стрельбу одной оптикой: поиск зверя в угодьях с базовой кратностью 3,7× и полем зрения 8,8°×7,0°, ночная стрельба в лесу с баллистическим калькулятором, засидка и вышка на кабана с автоматическим стартом записи по выстрелу. Стойкость к отдаче 6 000 Дж, крепление Picatinny Rail, защита IP67, рабочая температура от −20 °C до +50 °C, паспортные 12 ч работы от двух элементов 18650.

Матрица 640×512 с шагом пикселя 12 мкм и NETD ≤18 мК регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм) без охлаждения. Неохлаждаемый микроболометр — массив терморезисторов, сопротивление которых меняется под действием ИК-излучения; изменения температуры участков сцены преобразуются в электрический сигнал и визуализируются на дисплее. Твердотельная конструкция сенсора выходит на рабочую картинку за секунды после включения, поэтому прицел готов к наблюдению сразу после включения в поле, без прогрева и подготовки.

Разрешение 640×512 — физическое число тепловых детекторов, и именно оно задаёт детализацию картинки: цифровой зум укрупняет уже снятое изображение через интерполяцию, сохраняя исходный уровень детализации. В связке с шагом пикселя 12 мкм и фокусным расстоянием 50 мм угловой размер одной видимой детали (IFOV) составляет 0,24 мрад — на дистанции 100 м один пиксель матрицы соответствует участку сцены около 2,4 см. Этой угловой детализации хватает, чтобы на рабочих дистанциях засидки читать силуэт зверя, положение головы и корпуса, а не только тёплое пятно.

NETD (Noise Equivalent Temperature Difference) — минимальная разница температур соседних участков сцены, различимая трактом на уровне шума. Значение ≤18 мК характеризует весь тракт — сенсор, объектив и алгоритмы обработки вместе — и означает раннее чтение слабоконтрастной сцены: прогретая опушка после захода солнца, остывающий след на грунте, зверь в подлеске на фоне нагретой за день земли, морось, в которой тепловой контраст объекта с фоном сжимается до единиц кельвинов.

Спектральный диапазон 8–14 мкм соответствует пику теплового излучения объектов при земных температурах (закон Вина): в этой полосе излучают тело зверя и нагретые поверхности, и эта же полоса проходит через атмосферную дымку и туман. Частота кадров 50 Гц обновляет тепловой кадр 50 раз в секунду. Обратная сторона той же частоты — нагрузка на тракт, которая входит в паспортное время работы, приведённое в разделе о питании.

Паспортная дальность обнаружения производителя — 2 600 м; это значение измерено производителем по его собственной методике и не совпадает с расчётом по критерию Джонсона, который служит источником публичных рабочих дистанций в отдельном разделе ниже.

Объектив из германия (Ge) с фокусным расстоянием 50 мм собирает излучение диапазона 8–14 мкм на матрицу 640×512. Германий — стандарт высокоточной LWIR-оптики (8–14 мкм): высокий коэффициент пропускания в рабочей полосе и стабильные оптические свойства во всём диапазоне рабочих температур, поэтому резкость и контраст картинки не уходят при переходе с мороза в тепло. Фокусное расстояние 50 мм вместе с шагом пикселя 12 мкм формирует базовую оптическую кратность 3,7× и поле зрения 8,8°×7,0°.

Кратность 3,7× в тепловизоре считается не через геометрию линз, а как отношение углового размера пикселя дисплея, видимого через окуляр, к мгновенному полю зрения сенсора; согласованная с матрицей 640×512, она даёт чёткую картинку без выхода за физический предел детализации сенсора. Угловое поле 8,8°×7,0° на дистанции 100 м даёт линейный сектор 15,4×12,3 м: в кадр целиком помещается группа кабанов на кормовом поле или ростовая фигура с окружением; на 200 м полоса вдвое шире, на 50 м — вдвое уже. Такое поле работает на поиск и отслеживание движущегося зверя, а сужение поля под детализацию на объекте выполняет цифровой зум 1–4×: программное увеличение выделенной области кадра с интерполяцией, до 14,8× совокупной кратности, для точного прицеливания по уже обнаруженному объекту.

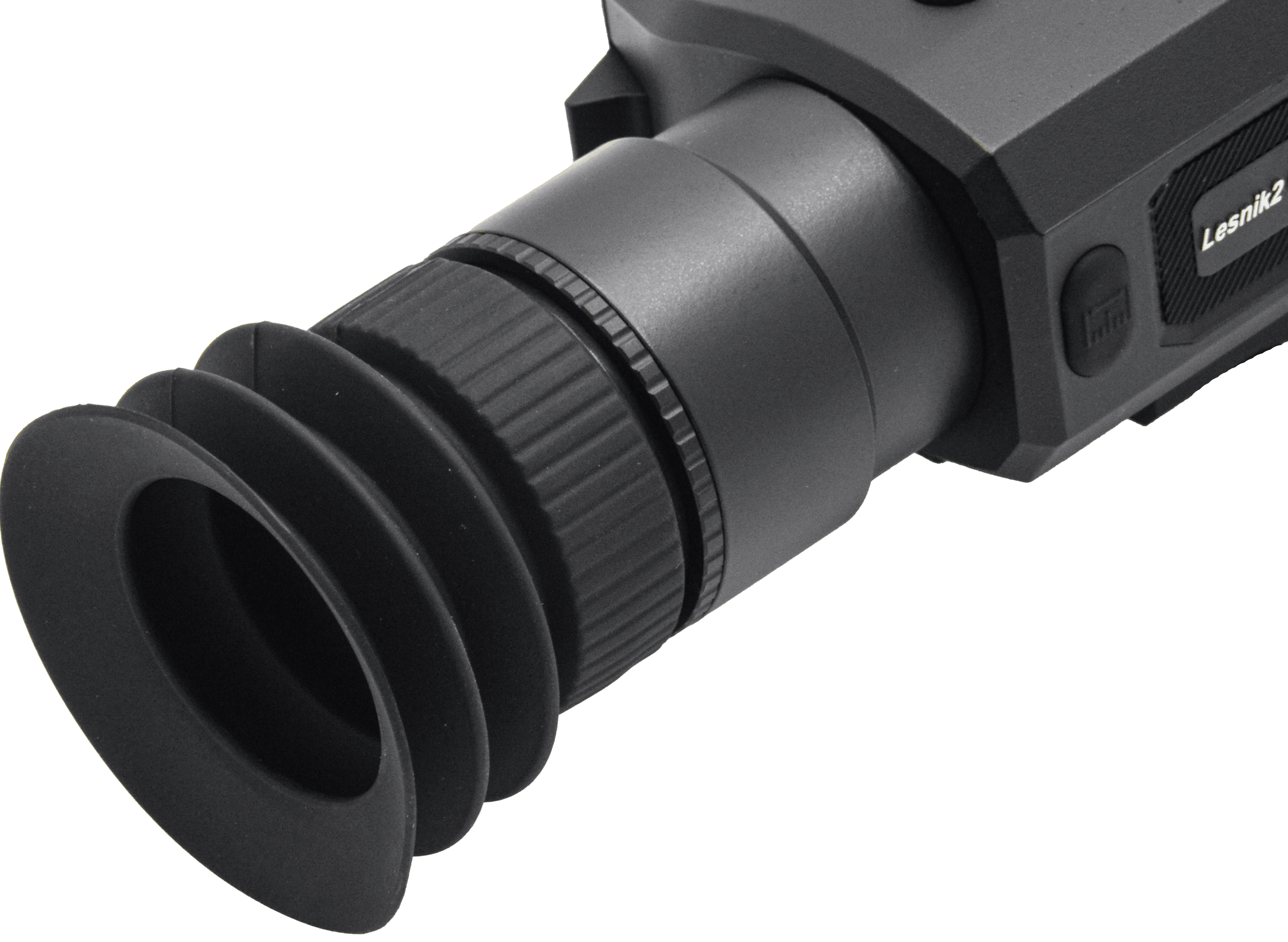

Удаление выходного зрачка 50 мм и выходной зрачок 6 мм вместе определяют вкладку: глаз видит полное поле изображения на расстоянии 50 мм от окуляра, а пучок диаметром 6 мм допускает смещение головы относительно оптической оси без потери картинки. Практически это быстрое совмещение глаза с осью в зимней одежде, из неудобной позы на вышке, в балаклаве или очках и удержание картинки при стрельбе в динамике. Диоптрийная коррекция −5…+5 дптр настраивает резкость под собственное зрение прямо в окуляре, и очки под окуляром не требуются.

Публичные рабочие дистанции прицела — расчёт по критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: заметен тёплый объект, но ещё не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения. Формула расчёта: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя). Это расчётные величины, а не полевое обещание: фактическая дистанция зависит от теплового контраста цели с фоном и состояния атмосферы.

Для охоты на кабана из этого следует: обнаружение тёплого объекта на кормовом поле на дистанции до 1 667 м, распознавание типа зверя — с 417 м, и различение деталей, достаточных для уверенного определения, — с 208 м. По лисе те же пороги приходятся на 833 м, 208 м и 104 м, по косуле — на 1 563 м, 391 м и 195 м.

Прицельная марка в тепловизоре — программная разметка поверх изображения, а не оптический элемент, и в памяти прицела хранится 8 сеток с выбором из 5 цветов марки. Из этого следует адаптивность: под дальнюю стрельбу с упора подбирается тонкая точка, под быструю стрельбу накоротке в лесу — открытый крест, под измерение дистанции и упреждения — сетка с угловой шкалой; на практике охотник использует одну-две сетки, а запас востребован при смене калибра или типа охоты.

Цвет марки выбирается под текущую тепловую палитру: на светлом фоне «горячего» объекта в одной палитре контрастнее цветная марка, на тёмном фоне в другой — светлая. Подбор цвета под палитру и условия наблюдения сохраняет чёткое прицеливание при смене режима картинки, например при переходе с поиска на выстрел.

AMOLED-дисплей 2560×2560 с диагональю 1,03 дюйма выводит картинку с матрицы 640×512 с четырёхкратным запасом по каждой стороне. Запас дисплея над сенсором означает, что пиксельная структура матрицы при просмотре и на ступенях цифрового зума до 4× практически не видна, а меню, OSD и прицельная марка прорисовываются тонкими линиями. Органическая матрица даёт высокий контраст — тёмный фон остаётся тёмным, и тепловой силуэт на нём читается без серой пелены — и быстрый отклик пикселей, который сохраняет чёткость картинки при резком повороте оптики за уходящим зверем.

Семь цветовых палитр переводят тепловой сигнал в изображение под задачу сцены: одни палитры служат общему наблюдению и ориентации, другие выделяют самые тёплые точки сцены для быстрого поиска зверя в подлеске, третьи расширяют число температурных градаций при разглядывании сложной сцены с упора. Переключение палитры вместе со сменой цвета марки позволяет пройти цикл «поиск — распознавание — выстрел» без потери контраста сетки.

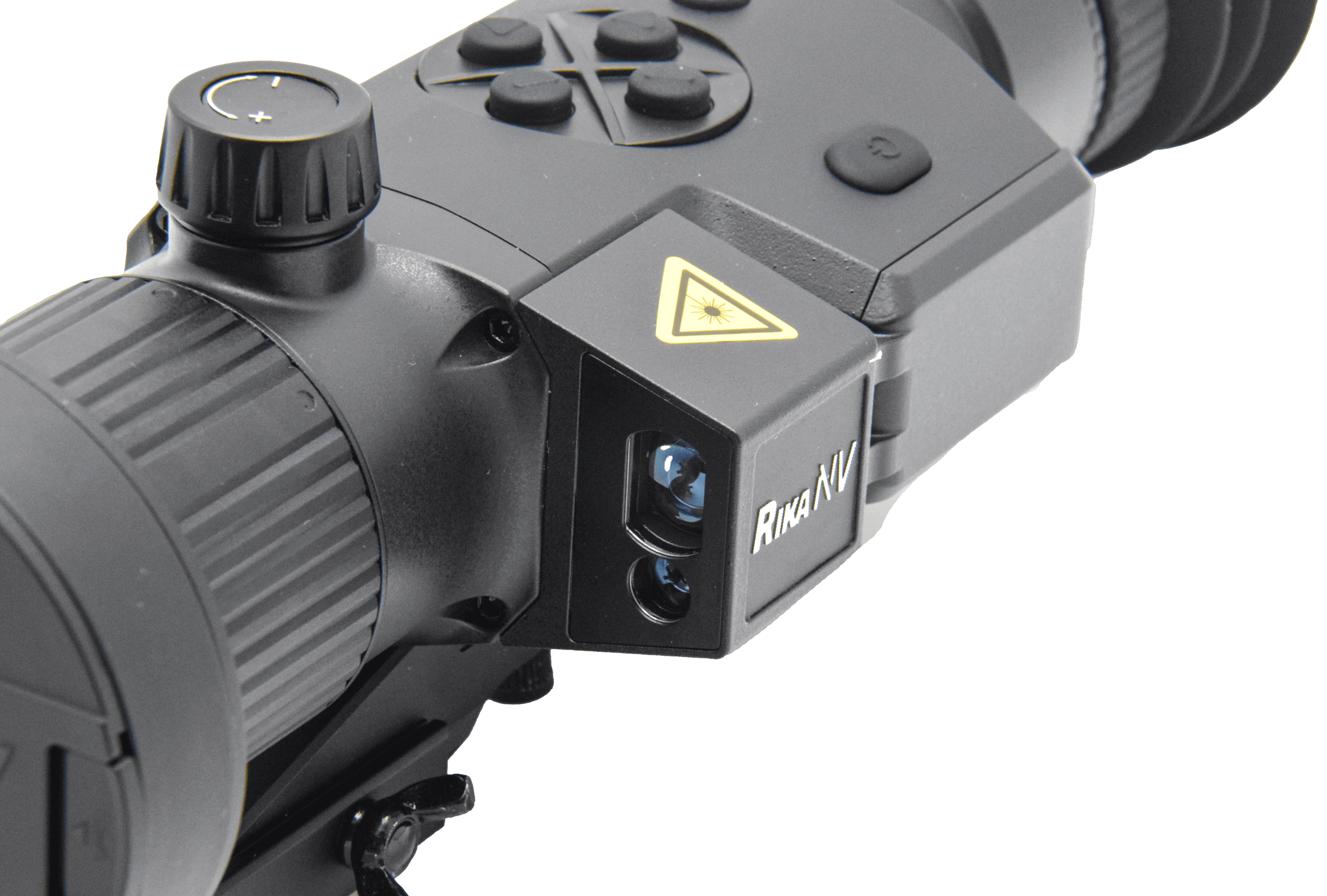

Встроенный лазерный дальномер класса безопасности Class 1 (IEC 60825) с длиной волны 905 нм измеряет дистанцию до 1 200 м с точностью ±1 м на 100 м. Класс лазерной безопасности относится к паспортным условиям доступа к излучению и не разрешает смотреть в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику; предупреждения о работе с дальномером он не отменяет.

Полупроводниковый излучатель на 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе прицела и работает от тех же элементов 18650, без отдельного блока и без роста габаритов на оружии. Дальность до 1 200 м — паспортная верхняя граница при условиях и объекте паспортных испытаний. Дальномер регистрирует ту часть посланного импульса, которая вернулась в приёмник после отражения от объекта, поэтому достижимая дистанция определяется силой обратного сигнала, а не только мощностью излучателя. Точность ±1 м на 100 м — паспортное значение замера; баллистический калькулятор использует измеренную дистанцию, и погрешность замера остаётся погрешностью входной дистанции для расчёта поправки.

Сила обратного сигнала зависит от поверхности объекта. Часть излучения поверхность поглощает, часть рассеивает в разные стороны, часть отражает зеркально мимо приёмника, а сквозь прозрачную поверхность луч проходит дальше. По воде, мокрому асфальту, стеклу, тёмным покрытиям и некоторым матовым материалам возврат ослабевает: паспортная верхняя граница по таким поверхностям может не достигаться, замер сокращается или результат отсутствует. По стеклу возможен возврат от самой поверхности либо от объекта за ней — результат относится к тому, что вернуло сигнал. Матовость сама по себе не означает слабый возврат: светлая матовая поверхность даёт устойчивое рассеянное отражение, часть которого попадает в приёмник. Видимый тёмный цвет также не служит доказательством слабого отражения — отражающая способность на длине волны 905 нм определяется свойствами материала в ближнем инфракрасном диапазоне, а не его видимым оттенком.

Угол падения луча на поверхность влияет на замер так же, как её материал. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность рассеивает излучение во все стороны и возвращает часть сигнала при наклонном падении, тогда как гладкая под тем же углом отдаёт его мимо. Результат по наклонной поверхности складывается из угла, материала и характера отражения вместе.

Третья причина — возврат от атмосферы. Капли тумана, дождя и взвешенные аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя сигнал от нужного объекта. Модуль в таких условиях может не получить результат либо принять более близкий возврат от капель или частиц за сигнал цели и показать расстояние не до выбранного объекта, а до плотного участка взвеси перед ним. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси такого возврата не создаёт. Видимость объекта на тепловом изображении не гарантирует корректный замер: тепловой канал регистрирует излучение в полосе 8–14 мкм, которая проходит через дымку и туман, тогда как лазер на 905 нм в тех же условиях рассеивается сильнее. Отсеивание возвратов от капель и частиц характеристиками модели не подтверждено, поэтому результат замера в тумане и осадках остаётся результатом по тому, что вернуло сигнал. Эти пояснения описывают физику измерения и не отменяют условий работы дальномера из обязательного предупреждения в конце описания.

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при котором RikaNV Lesnik2 650L PRO сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов. Крепление Picatinny Rail ставит прицел напрямую на типовую планку ствольной коробки; жёсткость и точность посадки кронштейна — условие сохранения пристрелки при отдаче. Ручная пошаговая пристрелка приводит марку к точке попадания с фиксированным шагом юстировки, а 5 профилей пристрелки хранят независимые настройки под разные стволы, калибры или патроны — летний и зимний боеприпас, штатный и пристрелочный; при выборе профиля в меню марка сразу встаёт в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела и измеренную дальномером дистанцию в поправку прицеливания. Картинка в картинке (PiP, Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра в рабочей кратности: прицеливание с точностью приближения при сохранении периферийного обзора — на средней дистанции и при стрельбе в динамике.

Обработка изображения. Калибровка неоднородности (NUC, Non-Uniformity Correction) выполняется по закрытой крышке объектива или затвором: чувствительность пикселей выравнивается в течение сеанса, при калибровке затвором изображение кратко замирает со звуковым щелчком, и момент калибровки можно выбрать самостоятельно — например, до выстрела, а не во время проводки. Алгоритм TSR (Thermal Scene Reconstruction) распознаёт тип сцены — лес, степь, снег, вода — и подбирает фильтрацию, контраст и шумоподавление без ручного переключения пресетов, что заметно при переходе с открытого поля в густой кустарник или при смене погоды. Heat Track выделяет и сопровождает маркером самую тёплую точку кадра, ускоряя обнаружение зверя в густой растительности и на пёстром тепловом фоне. Защита от засветки программно детектирует локальный пересвет в кадре — наведение на солнце или яркий точечный тепловой источник — и снижает чувствительность затронутых пикселей.

Запись и документирование. RAV (Recoil-Activated Video) стартует запись по импульсу выстрела, который улавливает акселерометр прицела, и захватывает момент выстрела вместе с предысторией — для разбора промаха, анализа техники стрельбы и подтверждения этичности добора подранка. Запись с наложением OSD сохраняет вместе с изображением кратность, азимут, дистанцию и заряд батареи; встроенный микрофон пишет звук синхронно с видео, что позволяет комментировать голосом прямо в поле. Встроенная память 64 ГБ хранит фото и видео; локальный альбом с воспроизведением фото и видео на дисплее прицела позволяет отсмотреть, отсортировать и удалить материал на месте.

Навигация и интерфейс. Азимут по встроенному магнитометру выводится в OSD: ориентирование в лесу ночью, координация с напарниками по направлению и фиксация направления на объект в момент обнаружения; регулярная калибровка магнитометра поддерживает точность показаний. Меню и OSD доступны на русском и английском языках.

Прицел работает от двух элементов Li-ion формата 18650, паспортное время непрерывной работы от полного заряда — 12 ч. Это значение относится к базовому режиму без учёта дополнительной нагрузки от точки доступа, дальномера и видеозаписи: каждая из этих функций добавляет к потреблению тракта, работающего на частоте 50 Гц, поэтому на выезде с трансляцией и записью выстрелов фактическое время от одного заряда будет отличаться от паспортного.

Защита от переполюсовки блокирует подачу тока при неправильной ориентации элемента в отсеке: при установке аккумуляторов ночью и в перчатках ошибка в полярности не выводит электронику из строя.

USB Type-C служит для зарядки, передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля, что важно в темноте и на морозе. Режим точки доступа поднимает собственную WiFi-сеть прицела и подключает смартфон или планшет напрямую — связь с мобильным приложением, передача материалов и трансляция изображения работают в удалённых угодьях вне зоны сотовой сети.

Рабочий диапазон температур от −20 °C до +50 °C и степень защиты IP67 задают конверт эксплуатации RikaNV Lesnik2 650L PRO: зимняя охота в средней полосе с ночной засидкой на морозе до −20 °C и летняя работа в жару на открытых полях. IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты корпуса не отменяет предупреждений о работе с дальномером.

Масса 880 г (±5 г) при габаритах 267×99,2×72,3 мм — параметр развесовки винтовки: вместе с кронштейном она задаёт баланс оружия при стрельбе с руки и с упора, а длина 267 мм определяет посадку на планку ствольной коробки и совместимость с чехлами.

В комплект входят кронштейн Picatinny Rail, наглазник, сумка для переноски и USB-кабель. Кронштейн позволяет установить прицел на оружие с планкой Picatinny сразу после распаковки; наглазник отсекает боковую засветку от дисплея, сохраняя темновую адаптацию глаза и снижая демаскирующее свечение окуляра ночью; USB-кабель готов к зарядке и подключению к компьютеру без подбора совместимого шнура.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: прицел ведёт служебные логи, по которым определяется причина повреждения. Встроенная защита от засветки снижает риск случайного пересвета, но запрета не отменяет.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
