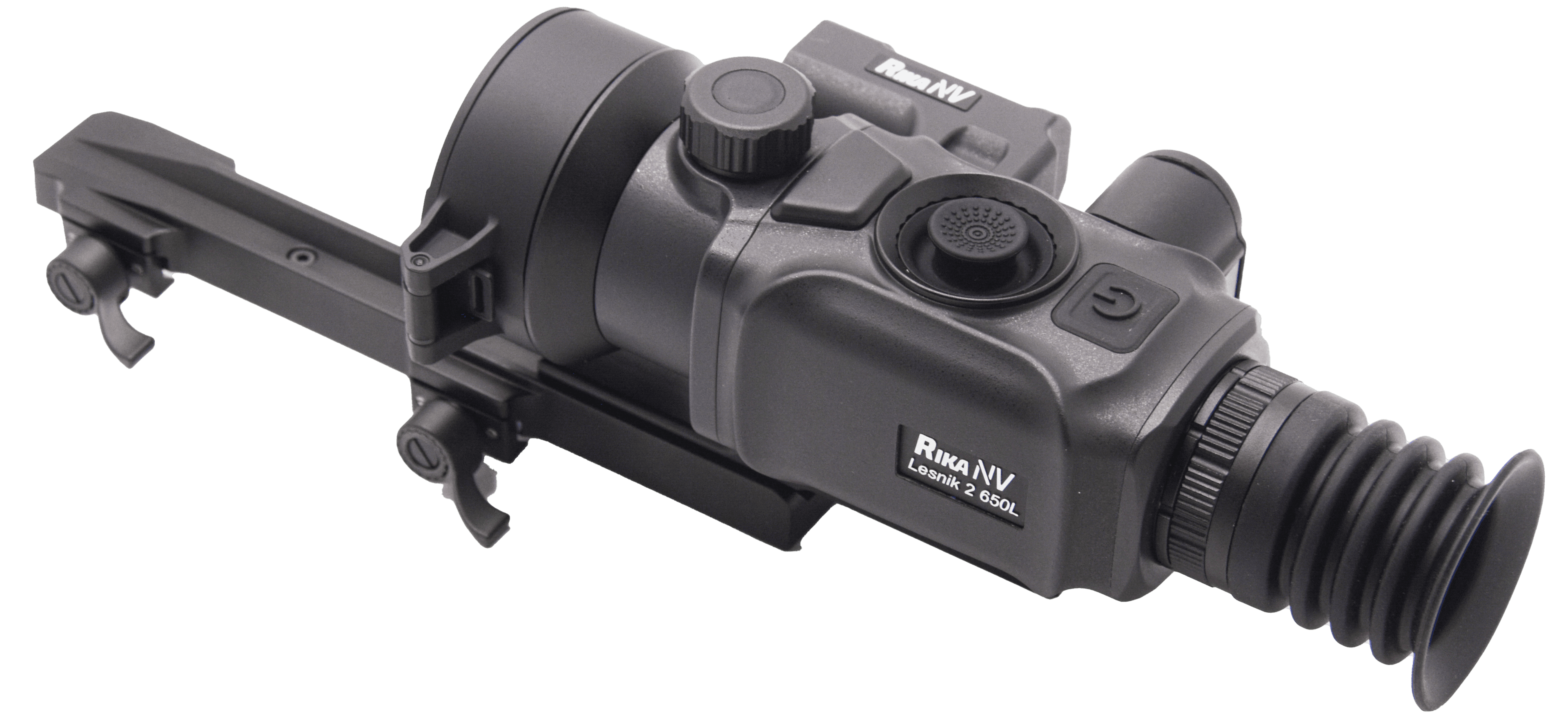

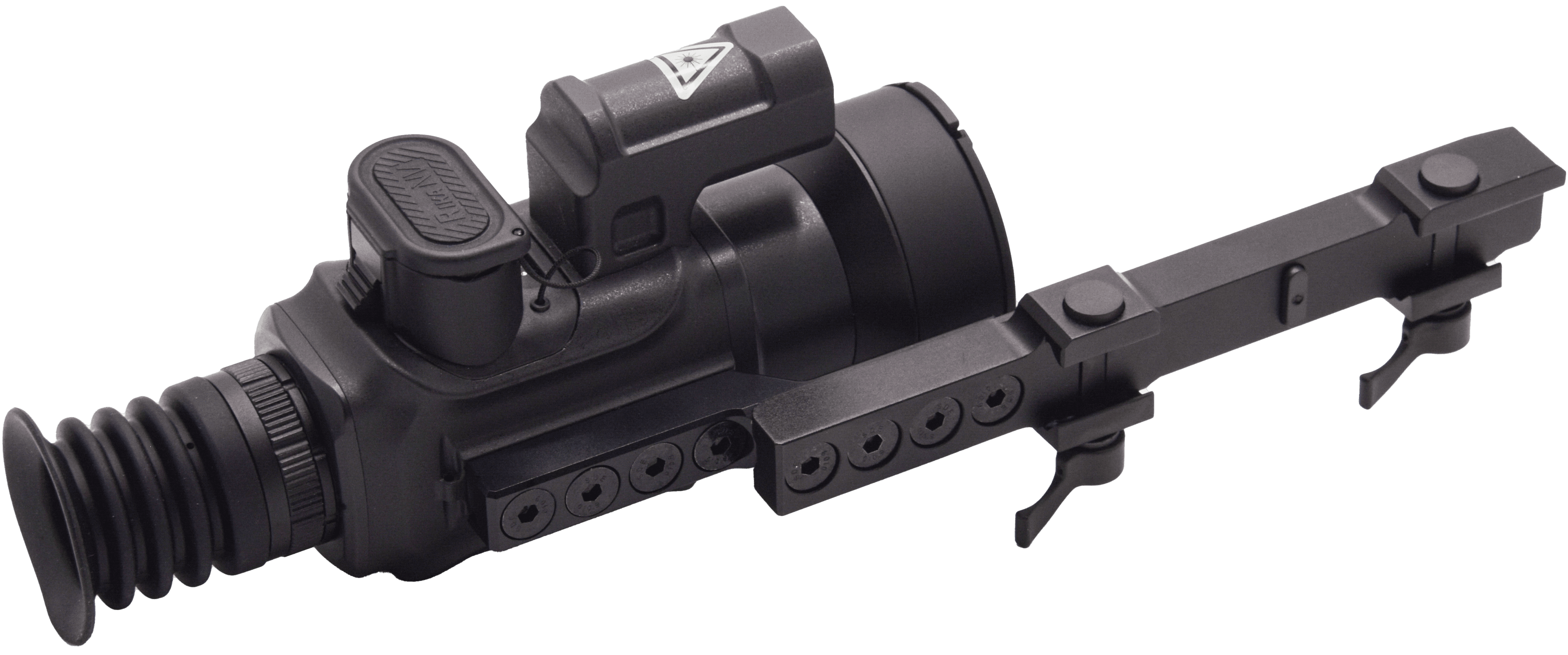

RikaNV Lesnik2 650L

Тепловизионный прицел RikaNV Lesnik2 650L на неохлаждаемом сенсоре 640×512 с шагом пикселя 12 мкм, NETD ≤18 мК, германиевым объективом с фокусным расстоянием 50 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м. Прицел рассчитан на ночную охоту с поиском и стрельбой одной оптикой: засидка и вышка, охота на кабана, добор подранка, стрельба в динамике в лесу и по открытым угодьям. Стойкость к отдаче 6 000 Дж, штатное крепление Picatinny Rail, класс защиты IP67 и рабочий диапазон температур от −20 °C до +50 °C задают температурную рамку применения на нарезном оружии.

Основа прицела — неохлаждаемая микроболометрическая матрица 640×512 с шагом пикселя 12 мкм, регистрирующая собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм). Каждый детектор матрицы — терморезистор, сопротивление которого меняется под действием принятого излучения; разница температур участков сцены преобразуется в электрический сигнал и после обработки выводится на дисплей. Неохлаждаемый сенсор твердотельный, выходит на рабочую картинку через секунды после включения: в поле прицел готов к наблюдению сразу после подачи питания.

Разрешение 640×512 в связке с шагом пикселя 12 мкм и фокусным расстоянием объектива 50 мм даёт мгновенное поле зрения одного детектора (IFOV) 0,24 мрад — на дистанции 100 м один пиксель изображения соответствует детали размером около 2,4 см. Именно эта величина определяет, насколько далеко читаются силуэт и его детали: цифровой зум лишь укрупняет уже снятый кадр через интерполяцию и исходный уровень детализации не меняет.

NETD (Noise Equivalent Temperature Difference) ≤18 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне шума. Это характеристика всей цепочки — сенсора, светосилы объектива и алгоритмов обработки, — и в поле она означает раннее чтение слабоконтрастной сцены: зверь на фоне нагретого за день грунта, прогретая опушка в сумерках, остывающий след на снегу, морось и туман, когда тепловой контраст объекта с фоном мал.

Полоса 8–14 мкм соответствует пику собственного теплового излучения тел при земных температурах: в ней излучает тело зверя и нагретые поверхности, и через атмосферную дымку и туман эта полоса проходит с малыми потерями. Частота кадров 50 Гц обновляет тепловой кадр 50 раз в секунду. Частота обновления входит в электропотребление тракта, и паспортная автономность прицела измерена с этим режимом.

Объектив прицела выполнен из германия (Ge) с фокусным расстоянием 50 мм: германий — материал высокоточной LWIR-оптики (8–14 мкм) с высоким коэффициентом пропускания и стабильными оптическими свойствами во всём рабочем диапазоне температур, поэтому характеристики тракта сохраняются на морозе и при перепадах влажности. Фокусное расстояние 50 мм вместе с шагом пикселя 12 мкм задаёт базовую кратность 2,8× и угловое поле зрения 8,8°×7,0°.

Линейное поле зрения на дистанции 100 м составляет 15,4×12,3 м — в кадр на базовой кратности помещается стадо кабанов на кормовом поле или опушка целиком, что ускоряет поиск в угодьях и сопровождение движущегося зверя. Арифметика линейна: на 200 м полоса вдвое шире, на 50 м — вдвое уже. Цифровой зум 1–4× укрупняет выделенную область кадра с интерполяцией пикселей: при ×4 итоговая кратность достигает 11,2×, а угловое поле сужается пропорционально, примерно до 2,2°×1,75°, — режим для точного наведения на уже обнаруженном объекте на дальней дистанции.

Удаление выходного зрачка 45 мм и выходной зрачок диаметром 6 мм вместе определяют скорость вкладки: глаз совмещается с оптической осью при небольшом смещении головы, полная картинка сохраняется из неудобной позы на вышке, в зимней одежде, в балаклаве и очках. Диоптрийная коррекция ±5 D настраивает резкость изображения под зрение стрелка самим окуляром — под маской очки под окуляром не требуются для чёткой картинки.

Публичные дистанции для RikaNV Lesnik2 650L рассчитаны по критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм по формуле: дистанция = размер цели × фокус × 1 000 / (порог в пикселях × шаг пикселя). Пороги расшифровываются так: обнаружение — критический размер объекта занимает примерно 2 пикселя изображения, на картинке заметен тёплый объект, но ещё не его тип и детали; распознавание — ясен тип объекта; идентификация — различимо достаточно деталей для уверенного определения.

Это расчётные значения геометрии тракта, а не полевое обещание: фактическая дистанция в конкретной охоте зависит от теплового контраста цели с фоном, влажности воздуха, осадков и рельефа. Для охоты на кабана расчёт означает, что тёплый объект заметен на 1 667 м, тип зверя ясен с 417 м, а детали для уверенного определения — с 208 м.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не оптический элемент. Отсюда её гибкость: в памяти хранятся 7 прицельных сеток под разные задачи — тонкая точка для дальнего выстрела, открытый крест для быстрой стрельбы накоротке, сетка с делениями для оценки дистанции и упреждения — и все они привязаны к профилям пристрелки.

Цвет марки выбирается из 5 вариантов, и его смысл — контраст с текущей тепловой палитрой: марка остаётся читаемой и на светлом, и на тёмном фоне, а при смене палитры под условия сцены подбирается свой контрастный цвет. Сетка и цвет под конкретный калибр и тип охоты подбираются один раз и сохраняются в настройках.

Изображение выводится на AMOLED-дисплей 0,39″ с разрешением 1 024×768 — с запасом над разрешением сенсора 640×512. Запас дисплея означает, что детализация матрицы доходит до глаза без потерь, пиксельная структура сенсора при цифровом зуме менее заметна, а меню и OSD прорисовываются чётко. Высокий контраст AMOLED-матрицы облегчает чтение тепловых силуэтов на тёмном фоне, а быстрый отклик пикселей сохраняет чёткость кадра при резком повороте прицела за движущимся зверем.

В прицеле доступны 6 цветовых палитр отображения теплового сигнала: палитра подбирается под задачу сцены — общее наблюдение и ориентация, длительное дежурство в засидке, быстрый поиск самых тёплых точек на пёстром фоне, чтение сцены с большим числом температурных градаций. Переключение палитры вместе с подбором цвета марки удерживает прицеливание чётким при смене режима картинки.

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м; паспортная дальность относится к условиям и типу объекта, заданным при паспортных испытаниях. Полупроводниковый излучатель с длиной волны 905 нм компактен и экономичен по питанию: измерительный канал размещён в корпусе прицела и работает от того же элемента, без отдельного блока и роста габаритов на оружии. Точность ±1 м — паспортное значение замера; баллистический калькулятор использует измеренную дистанцию, и погрешность замера остаётся погрешностью входной дистанции для расчёта поправки.

Дальномер регистрирует ту часть посланного лазерного импульса, которая вернулась в приёмник от объекта, поэтому достижимая дистанция определяется силой обратного сигнала. Поверхность объекта ослабляет его по-разному: поглощает излучение, рассеивает его в стороны, зеркально отражает мимо приёмника или пропускает сквозь себя. Вода и мокрый асфальт дают зеркальный уход луча в сторону, тёмные покрытия и часть матовых материалов — поглощение и рассеяние, стекло — прохождение излучения насквозь с возможным возвратом либо от самой поверхности, либо от объекта за ней. По таким поверхностям паспортная дальность 1 200 м может не достигаться, а замер — не состояться. Матовая поверхность сама по себе не означает слабого возврата: светлая матовая поверхность рассеивает излучение равномерно и даёт устойчивый сигнал в приёмник. Видимый тёмный цвет также не доказывает слабое отражение — отражение на длине волны 905 нм определяется свойствами материала в ближнем инфракрасном диапазоне, а не его оттенком для глаза.

Угол между лучом и поверхностью влияет на результат тем же механизмом обратного сигнала. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: шероховатая поверхность рассеивает излучение в широком телесном угле и возвращает часть сигнала при наклонном попадании, гладкая — отражает его направленно; итог зависит одновременно от угла, материала и характера отражения.

Атмосфера между прицелом и объектом добавляет собственный возврат. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение: часть энергии не доходит до объекта, а часть возвращается в приёмник раньше сигнала от него. Модуль в этом случае может не получить результат либо принять более близкий возврат от капель или частиц за сигнал объекта и показать расстояние не до выбранного объекта. Речь именно о взвешенных каплях и частицах: влажный воздух без взвеси такого ложного возврата не создаёт. Видимость объекта на тепловом изображении не гарантирует корректного лазерного замера — тепловой канал регистрирует излучение LWIR (8–14 мкм) с малыми потерями в дымке, тогда как лазерный импульс на 905 нм рассеивается каплями сильнее.

Класс лазерной безопасности Class 1 (IEC 60825) — паспортное значение модели; он относится к излучению при штатном использовании и не разрешает смотреть в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику. Класс защиты корпуса IP67 описывает герметичность корпуса и не разрешает измерения под дождём, снегом, при высокой влажности и в запылённой среде. Изложенная физика ограничений не отменяет предупреждений о работе с дальномером в конце описания.

Пристрелка и баллистика. Стойкость к отдаче 6 000 Дж — предел ударной нагрузки, при которой прицел сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов. Штатное крепление Picatinny Rail ставит прицел на типовые планки ствольной коробки нарезного оружия напрямую; жёсткость посадки кронштейна отвечает за сохранение пристрелки при отдаче. Ручная пристрелка ведётся пошаговой юстировкой марки, а 5 профилей пристрелки хранят независимые настройки под разные стволы, калибры и патроны — штатный и зимний боеприпас, — переключение выполняется в меню, и марка сразу встаёт в положение выбранного профиля. Встроенный баллистический калькулятор переводит параметры выстрела в поправку прицеливания, используя дистанцию от лазерного дальномера, — тепловизор с баллистическим калькулятором и дальномером работает как единый прицельный комплекс.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выполняется механическим затвором: чувствительность пикселей периодически выравнивается, что поддерживает однородность картинки на протяжении всего сеанса; калибровка сопровождается короткой паузой изображения со щелчком, и её момент можно выбрать вручную — например, до выхода зверя на номер. Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её: в густом подлеске и на пёстром тепловом фоне маркер указывает на силуэт раньше, чем его найдёт взгляд. PiP (Picture-in-Picture) выводит увеличенную врезку в зоне марки поверх основного кадра в рабочей кратности — прицеливание с точностью приближения при сохранённом периферийном обзоре, что востребовано при стрельбе в динамике и на средних дистанциях.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром прицела, и сохраняет момент выстрела вместе с предысторией — материал для разбора промаха и подтверждения добора. Запись ведётся с наложением данных OSD (кратность, дистанция, заряд батареи) и синхронным звуком со встроенного микрофона для голосового комментария в поле. Встроенная память 64 ГБ хранит фото и видео. Локальный альбом упорядочивает снятое, а воспроизведение фото и видео на дисплее прицела позволяет отобрать материал прямо в угодьях. Интерфейс меню и OSD доступен на русском и английском языках.

Прицел питается от двух Li-ion элементов формата 18650; паспортное время непрерывной работы от полного заряда — 16 ч при условиях измерения производителя. Значение относится к режиму паспортного замера: включённая трансляция, дальномер и видеозапись добавляют к базовому расходу тракта.

Защита от переполюсовки блокирует подачу тока при неправильной ориентации элемента — при замене батарей в темноте и в перчатках на морозе электроника остаётся защищённой от ошибки установки.

Точка доступа поднимает собственную WiFi-сеть прицела и подключает к ней смартфон напрямую — связь с мобильным приложением, трансляция картинки и передача файлов работают в удалённых угодьях вне зоны сотовой сети. Магнитный кабель передачи данных подключается к герметичному магнитному разъёму одним касанием с автоматическим совмещением полярности и отсоединяется при случайном зацепе, сохраняя корпус и разъём целыми.

Рабочий диапазон температур от −20 °C до +50 °C: нижняя граница определяет мороз, при котором прицел остаётся исправным инструментом для зимней охоты в средней полосе. Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Класс защиты корпуса не отменяет предупреждений о работе с дальномером.

Масса 687 г и габариты 200,9×107×72 мм — параметры развесовки карабина: в едином корпусе размещены два элемента 18650 и дальномер, и именно эта масса вместе с кронштейном определяет положение центра тяжести оружия при стрельбе с рук и с упора.

В комплект RikaNV Lesnik2 650L входят кронштейн Picatinny Rail — прицел ставится на оружие сразу после распаковки — и наглазник, который отсекает боковую засветку и скрывает свечение дисплея при ночном наблюдении. Магнитный интерфейсный кабель передачи данных совместим с разъёмом прицела и готов к подключению к компьютеру.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы — запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
