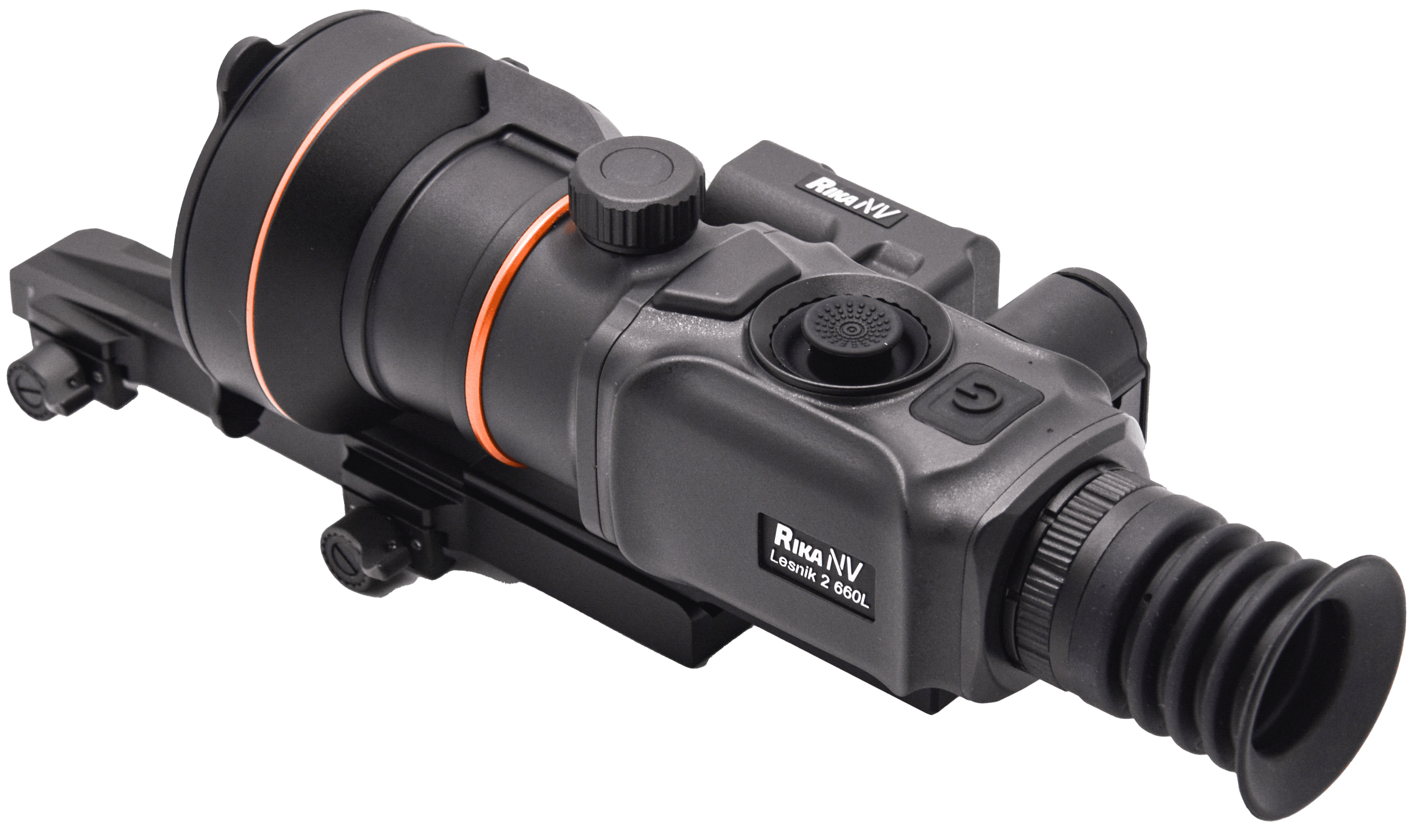

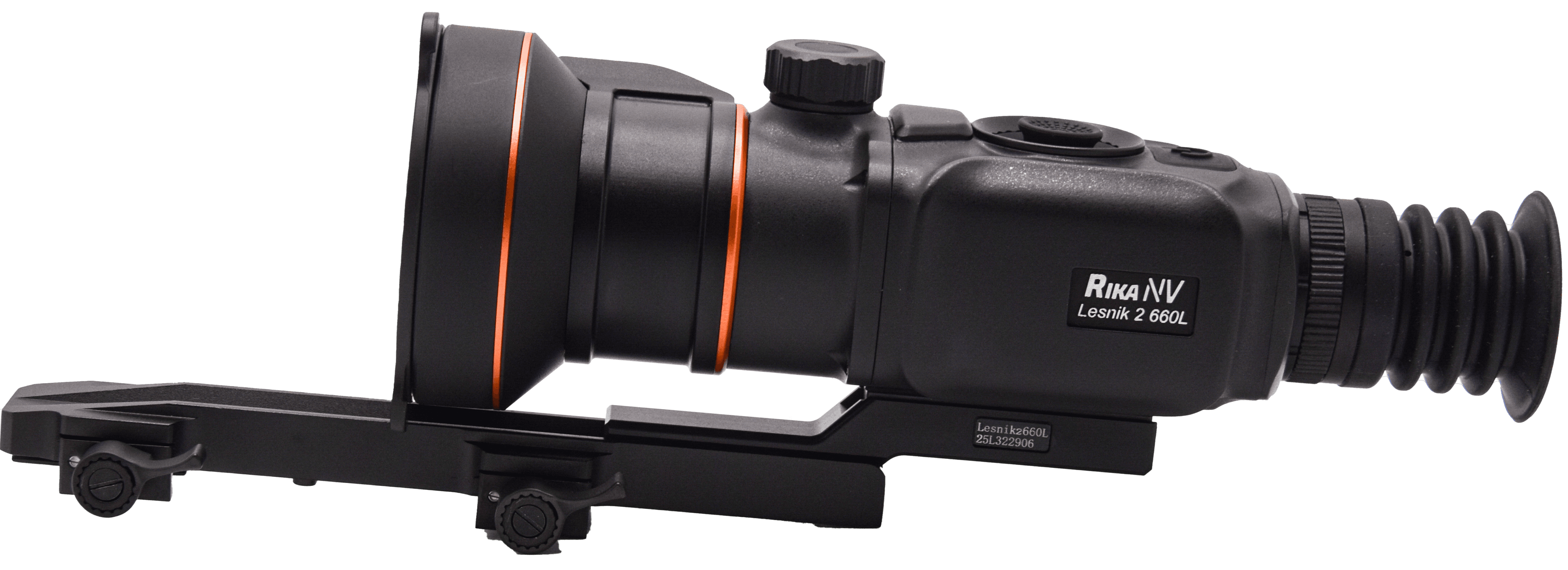

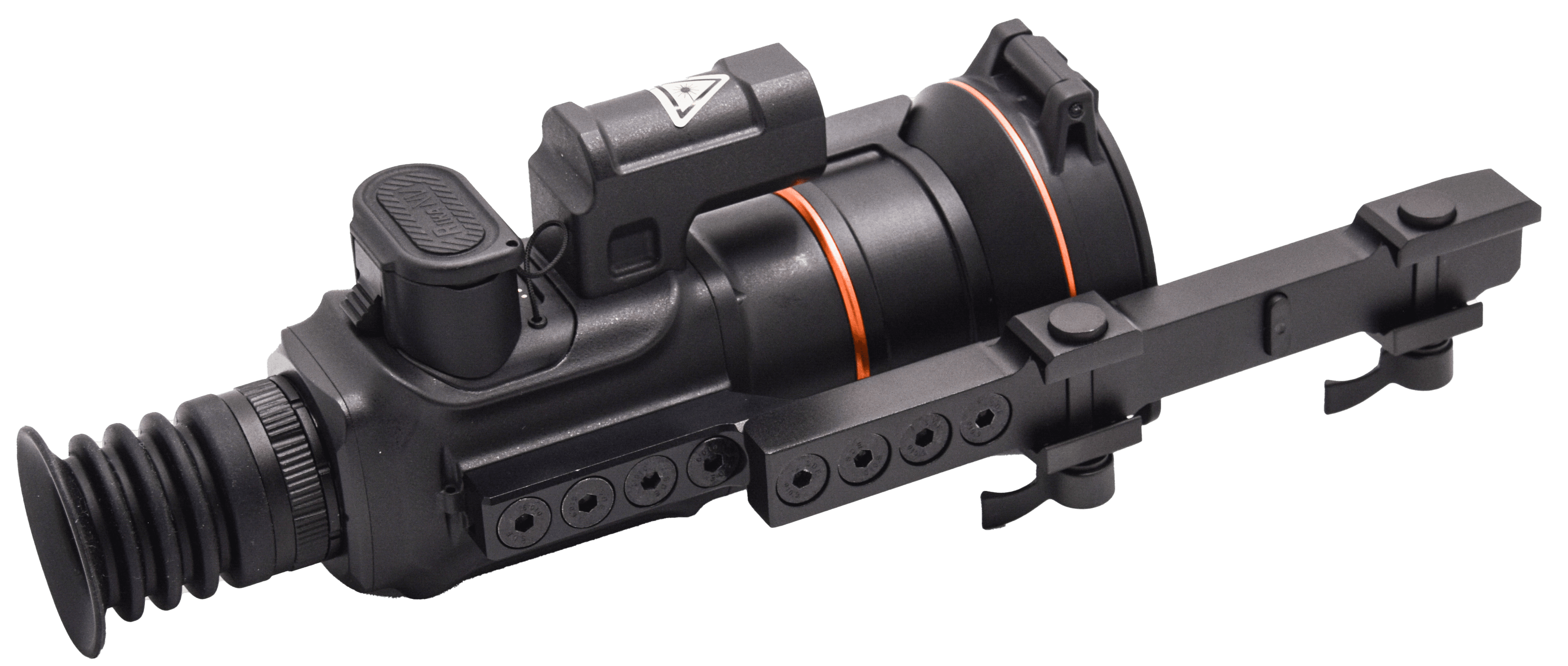

RikaNV Lesnik2 660L

Тепловизионный прицел RikaNV Lesnik2 660L на неохлаждаемой матрице 640×512 с шагом пикселя 12 мкм, NETD ≤20 мК, двухфокусным германиевым объективом 20/60 мм и встроенным лазерным дальномером с дальностью измерения 1 200 м и точностью ±1 м. Два фокусных канала дают две рабочие кратности — 1,1× для поиска по угодьям с полем зрения 21,7°×17,4° и 3,2× для детализации и выстрела с полем 7,3°×5,9°; стойкость к отдаче 6 000 Дж, посадка на Picatinny Rail, защита IP67, время работы 16 ч от двух элементов 18650.

Изображение строит неохлаждаемый микроболометр 640×512 с шагом пикселя 12 мкм, чувствительный в диапазоне LWIR (8–14 мкм). Матрица регистрирует собственное инфракрасное излучение сцены: каждый детектор — терморезистор, сопротивление которого меняется под действием пришедшего тепла; разница температур соседних участков преобразуется в электрический сигнал и после обработки выводится на дисплей. Неохлаждаемый сенсор твердотельный, без криогенной системы, поэтому картинка появляется через секунды после включения, а ресурс непрерывной работы измеряется десятками тысяч часов — прицел готов к наблюдению сразу при выходе из машины или на подходе к вышке.

Разрешение 640×512 вместе с шагом 12 мкм и фокусным расстоянием задаёт угловой размер видимой детали (IFOV — Instantaneous Field of View). На основном канале 60 мм он составляет 0,2 мрад — один пиксель матрицы накрывает участок 2 см на дистанции 100 м; на поисковом канале 20 мм тот же пиксель накрывает 6 см. Именно эта величина определяет, на какой дистанции силуэт зверя распадается на читаемые детали: линию спины, посадку головы, отличие кабана от косули в высокой траве. Цифровой зум эту детализацию не добавляет — он укрупняет уже снятый кадр через интерполяцию, поэтому предел различимого задаёт оптическое разрешение сенсора и фокусный канал.

NETD (Noise Equivalent Temperature Difference) ≤20 мК — минимальная разница температур, которую тракт различает на уровне собственного шума. Это характеристика всей цепочки — сенсора, объектива и алгоритмов обработки, — и на практике она означает раннее чтение слабоконтрастной сцены: прогретая за день опушка, на фоне которой лежит зверь, остывающий след подранка на снегу, тело косули в моросящем дожде, когда разница между шкурой и мокрой травой составляет доли градуса.

Диапазон 8–14 мкм совпадает с пиком теплового излучения объектов при земных температурах (закон Вина): в этой полосе излучают тело зверя, нагретый грунт и стволы деревьев. Длинноволновое излучение проходит через атмосферную дымку, лёгкий дождь и туман, что делает LWIR рабочей полосой для ночной охоты и наблюдения в сумерках. Частота кадров 50 Гц обновляет тепловой кадр каждые 20 мс, поэтому при проводке за бегущим кабаном или при перебросе прицела с одного зверя стада на другой изображение движется без смаза и заметной задержки — удержать марку на движущейся цели проще, чем при более редком обновлении.

Паспортная дальность обнаружения производителя — 1 000/3 000 м по двум фокусным каналам — измерение по собственной методике производителя; публичные рабочие дистанции по типам целей приведены ниже в расчёте по критерию Джонсона.

Объектив RikaNV Lesnik2 660L двухфокусный — 20 мм и 60 мм — и выполнен из германия, стандартного материала высокоточной LWIR-оптики (8–14 мкм): германий имеет высокий коэффициент пропускания в рабочей полосе и сохраняет оптические свойства во всём диапазоне рабочих температур, поэтому резкость и контраст не «плывут» при переходе с мороза в тёплую засидку или при выпадении росы.

Фокусное расстояние вместе с шагом пикселя 12 мкм задаёт кратность и поле зрения каждого канала. Канал 20 мм даёт базовую кратность 1,1× и поле 21,7°×17,4° — 38,4×30,7 м на дистанции 100 м: в кадр целиком входит стадо на кормовом поле или опушка длиной с два ростовых силуэта, что и нужно для поиска по угодьям и первичного осмотра местности с вышки. Канал 60 мм даёт 3,2× и поле 7,3°×5,9° — 12,8×10,2 м на 100 м: сектор сужается, угловая детализация возрастает втрое, и этот канал служит для распознавания зверя и выстрела. Арифметика линейного поля прямая: на 200 м полоса вдвое шире, на 50 м — вдвое уже.

Цифровой зум 1–4× укрупняет выбранную область кадра в пределах уже снятого разрешения и используется для точного наведения по обнаруженному объекту; с ростом кратности поле зрения соответственно сужается от базового значения канала.

Удаление выходного зрачка 45 мм и выходной зрачок 6 мм определяют удобство вкладки: полное поле изображения видно при расположении глаза на расстоянии 45 мм от окуляра, а пучок диаметром 6 мм допускает смещение глаза относительно оси без потери картинки. Это скорость прицеливания в зимней одежде и балаклаве, из неудобной позы на вышке и в перчатках. Диоптрийная коррекция ±5D настраивает резкость под собственное зрение прямо в окуляре — очки под прицелом в дождь и мороз становятся лишними.

Публичные рабочие дистанции RikaNV Lesnik2 660L рассчитаны по классическому критерию Джонсона для основного канала 60 мм и шага пикселя 12 мкм. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: в кадре виден тёплый объект, но ещё не его тип и детали. Распознавание — 8 пикселей: ясен тип объекта, кабан отличается от косули. Идентификация — 16 пикселей: различимо достаточно деталей для уверенного определения. Формула: дистанция = размер цели × фокус × 1 000 / (порог px × шаг пикселя).

Это геометрический расчёт от разрешения и фокуса, а не полевое обещание: в конкретной ночи результат зависит от теплового контраста зверя с фоном, осадков и влажности воздуха. Канал 20 мм — поисковый: он обнаруживает на меньшей дистанции, но втрое более широким сектором, после чего переключение на 60 мм переводит найденный объект в зону распознавания.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не оптический элемент, поэтому она меняется под задачу без вмешательства в оптику. В памяти хранятся 7 прицельных сеток и 5 цветов марки: под стрельбу накоротке по кабану на кормовом поле подбирается открытая сетка, под дальний выстрел с вышки — тонкая, а цвет марки выбирается контрастным к текущей тепловой палитре, чтобы при смене режима картинки перекрестие не сливалось с силуэтом или фоном.

Изображение выводится на AMOLED-дисплей 1 024×768 диагональю 0,39 дюйма. Разрешение панели с запасом над матрицей 640×512 — пиксельная структура сенсора при просмотре и цифровом зуме не проступает, а меню и OSD (On-Screen Display — служебная информация поверх кадра) прорисовываются чётко. Органическая матрица даёт глубокий чёрный и высокий контраст, на котором тёплый силуэт читается на тёмном фоне, а быстрый отклик пикселей сохраняет чёткость картинки при резком повороте прицела за уходящим зверем.

Для отображения теплового сигнала доступны 6 цветовых палитр: выбор палитры под сцену — поиск на пёстром фоне, длительное наблюдение из засидки, момент выстрела — меняет способ представления одних и тех же данных сенсора и подбирается вместе с цветом прицельной марки.

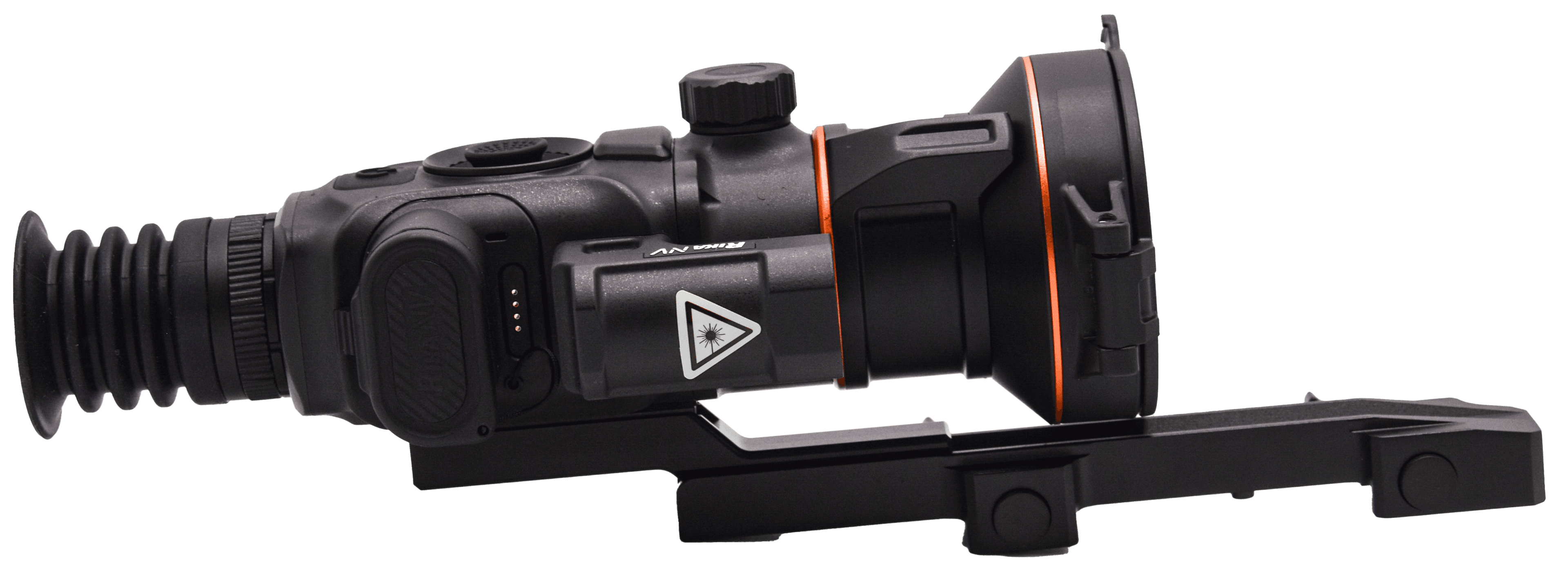

Встроенный лазерный дальномер измеряет дистанцию до 1 200 м с точностью ±1 м. Излучатель работает на длине волны 905 нм — полупроводниковый лазер компактен и экономичен по питанию, благодаря чему измерительный канал размещён в корпусе прицела и питается от тех же элементов, без отдельного блока и роста габаритов на оружии. Измеренная дистанция передаётся в баллистический калькулятор, и погрешность ±1 м определяет, насколько рассчитанная вертикальная поправка соответствует реальному расстоянию до зверя.

Класс лазерной безопасности — Class 1 по IEC 60825 — паспортное значение модели. Паспортный класс не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не отменяет предупреждение о работе с дальномером в конце описания.

Дальность до 1 200 м — паспортное значение для условий и объекта заводских испытаний, а не результат на любой поверхности и при любой погоде. Дальномер регистрирует ту часть посланного импульса, которая вернулась в приёмник, и достижимая дистанция зависит от того, сколько энергии вернулось. Первый фактор — отражение от самого объекта. Вода, мокрый асфальт, стекло и тёмные покрытия по-разному ослабляют обратный сигнал: одни материалы поглощают излучение на длине волны 905 нм, другие рассеивают его во все стороны, гладкие поверхности отражают луч зеркально — мимо приёмника, а стекло пропускает импульс сквозь себя, и возврат приходит либо от самой поверхности, либо от объекта за ней. По воде, мокрой дороге и стеклу паспортная максимальная дальность может не достигаться, а при слабом возврате измерение заканчивается отсутствием результата. Матовая поверхность при этом не обязательно плохой отражатель: светлая матовая поверхность рассеивает импульс равномерно и даёт устойчивый возврат в приёмник. Видимый тёмный цвет сам по себе не доказывает слабое отражение — глаз оценивает отражение в видимом свете, а дальномер работает на 905 нм, где отражающая способность того же материала может быть иной.

Второй фактор — угол между лучом и поверхностью. При наклонном попадании импульса, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника: обратный сигнал ослабевает, и предельная дистанция измерения по такому объекту уменьшается. Это не сводится к правилу «только перпендикулярно»: результат при наклонном угле зависит ещё и от материала и характера отражения — шероховатая поверхность рассеивает часть энергии обратно к приёмнику и при косом попадании, гладкая — практически всю уводит мимо.

Третий фактор — возврат от атмосферы. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя сигнал от нужной цели. В таких условиях модуль может не получить результат либо принять более близкий возврат от капель или частиц за отражение от цели и показать расстояние не до выбранного объекта, а до полосы осадков или дымки перед ним. Речь именно о взвешенных каплях и частицах: влажный воздух сам по себе отдельной ложной цели не создаёт. Видимость зверя в тепловом канале не гарантирует корректный лазерный замер — тепловизионный тракт читает собственное излучение цели в диапазоне 8–14 мкм и проходит через дымку, тогда как дальномер зависит от возврата собственного импульса на 905 нм. Автоматического отсеивания ложных возвратов от осадков в характеристиках модели не заявлено. Эти пояснения описывают физику измерения и не отменяют условий эксплуатации дальномера из предупреждения в конце описания.

Пристрелка и баллистика. RikaNV Lesnik2 660L выдерживает энергию отдачи до 6 000 Дж — это предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на протяжении всего ресурса выстрелов вместе с оружием. Штатная посадка — Picatinny Rail: прицел встаёт на планку ствольной коробки напрямую, а жёсткость посадки кронштейна определяет, что марка остаётся на месте от выстрела к выстрелу. Ручная пошаговая пристрелка приводит марку к точке попадания, а 5 профилей пристрелки хранят независимые настройки под разные стволы и патроны — летний и зимний боеприпас, штатный и пристрелочный; выбор профиля в меню сразу ставит марку в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела и дистанцию, измеренную дальномером, в поправку прицеливания. Режим PiP (Picture-in-Picture) выводит увеличенную врезку зоны марки поверх основного кадра в рабочей кратности: прицеливание идёт с точностью приближения, а периферия сохраняет контроль обстановки — стадо, движение других зверей, направление ухода.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и выполняется механическим затвором: кадр замирает примерно на 0,5 с со слышимым щелчком, после чего однородность изображения восстанавливается. Функция Heat Track автоматически выделяет маркером самую тёплую точку кадра — в густом подлеске и на пёстром тепловом фоне маркер указывает на силуэт до того, как оператор найдёт его взглядом.

Запись и документирование. RAV (Recoil-Activated Video) стартует запись по импульсу выстрела от встроенного акселерометра, без нажатия кнопки, и сохраняет момент выстрела вместе с предысторией — для разбора промаха и подтверждения добора. Запись ведётся во встроенную память 64 ГБ: при потоке видео 1080p порядка 130 МБ в минуту этот объём вмещает около 8 часов записи — запас на многодневный выезд без переноса файлов. Видео пишется с наложением OSD — кратность, дистанция, заряд батареи сохраняются в кадре вместе с изображением — и со звуком со встроенного микрофона для голосового комментария в поле. Воспроизведение и локальный альбом позволяют просмотреть, отсортировать и удалить отснятое прямо на дисплее прицела, не дожидаясь возвращения к компьютеру. Интерфейс меню и OSD доступен на русском и английском языках.

Прицел питается от двух элементов Li-ion формата 18650; паспортное время непрерывной работы от полного заряда — 16 ч. Значение относится к базовому режиму при условиях заводского измерения; активная работа дальномера, видеозапись и трансляция по точке доступа расходуют заряд дополнительно, а частота обновления 50 Гц учтена в базовом потреблении тракта.

Защита от переполюсовки блокирует подачу тока при неверной ориентации элемента: замена батарей ночью, на морозе и в перчатках проходит без риска для электроники.

Связь со смартфоном обеспечивает режим точки доступа: прицел сам поднимает беспроводную сеть и подключает к ней телефон или планшет напрямую, без сотового покрытия — в удалённых угодьях изображение и файлы передаются в мобильное приложение. Передача файлов на компьютер выполняется по штатному магнитному кабелю: герметичный магнитный разъём совмещает полярность автоматически и отсоединяется при случайном зацепе, оставляя корпус и порт целыми.

Рабочий диапазон температур прицела — от −20 °C до +50 °C; нижняя граница задаёт мороз, при котором прицел остаётся исправным инструментом наблюдения и стрельбы, — это конверт зимней охоты в средней полосе от засидки на кабана до добора по снегу.

Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Это характеристика защиты корпуса; IP67 не отменяет ограничений эксплуатации дальномера.

Масса 887 г и габариты 233,2×111,7×74,9 мм определяют развесовку оружия: прицел с дальномером и двухфокусным объективом смещает центр тяжести винтовки вперёд, что учитывается при стрельбе с руки и удержании на упоре вышки.

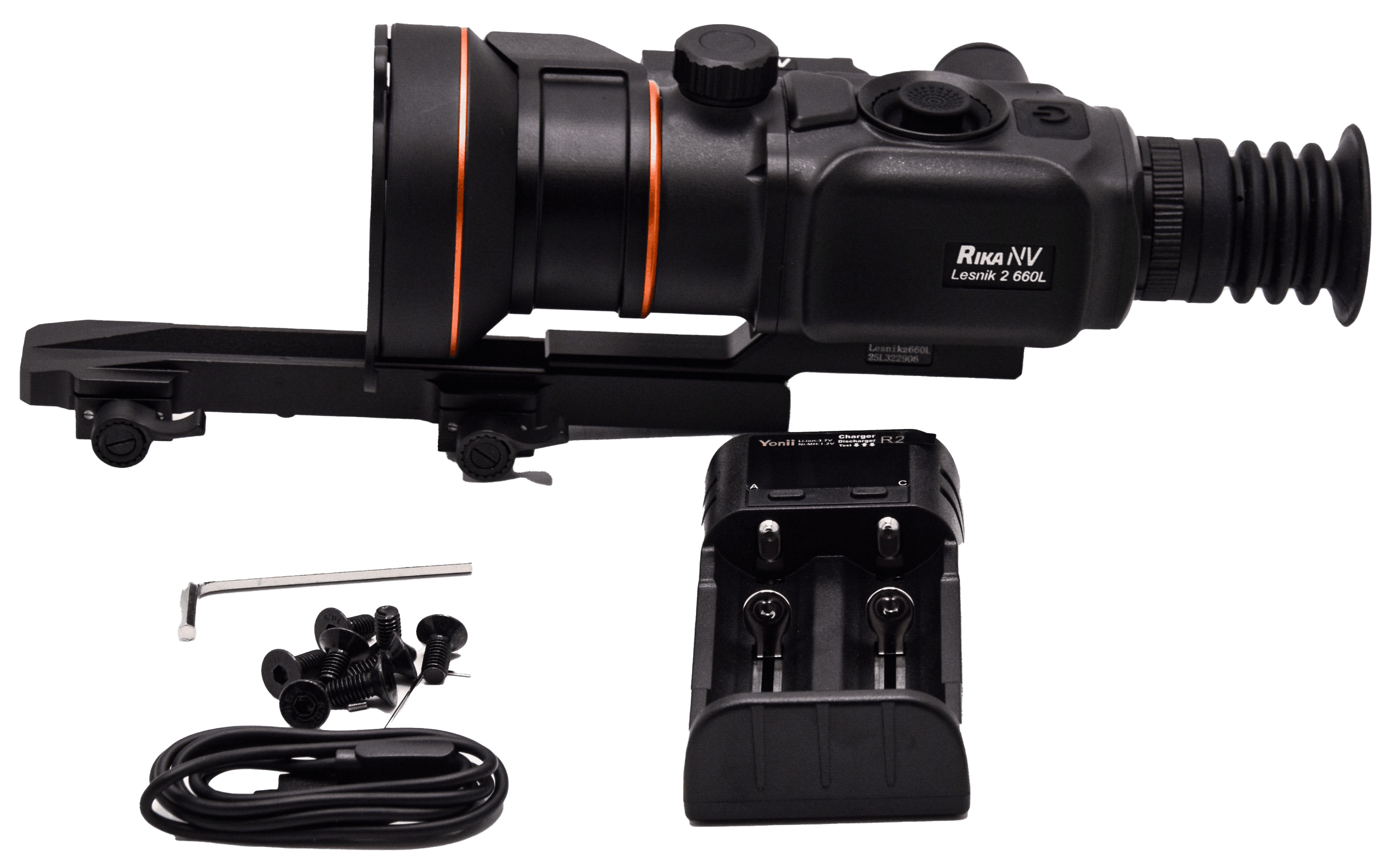

В комплект входят кронштейн Picatinny Rail — прицел устанавливается на оружие без подбора отдельного крепления — и наглазник, который отсекает боковую засветку окуляра и скрывает свечение дисплея от зверя при ночном наблюдении. Магнитный кабель передачи данных совместим с разъёмом прицела и готов к подключению к компьютеру сразу после распаковки.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены; излучение солнца или дуги, сфокусированное объективом, создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели — в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
